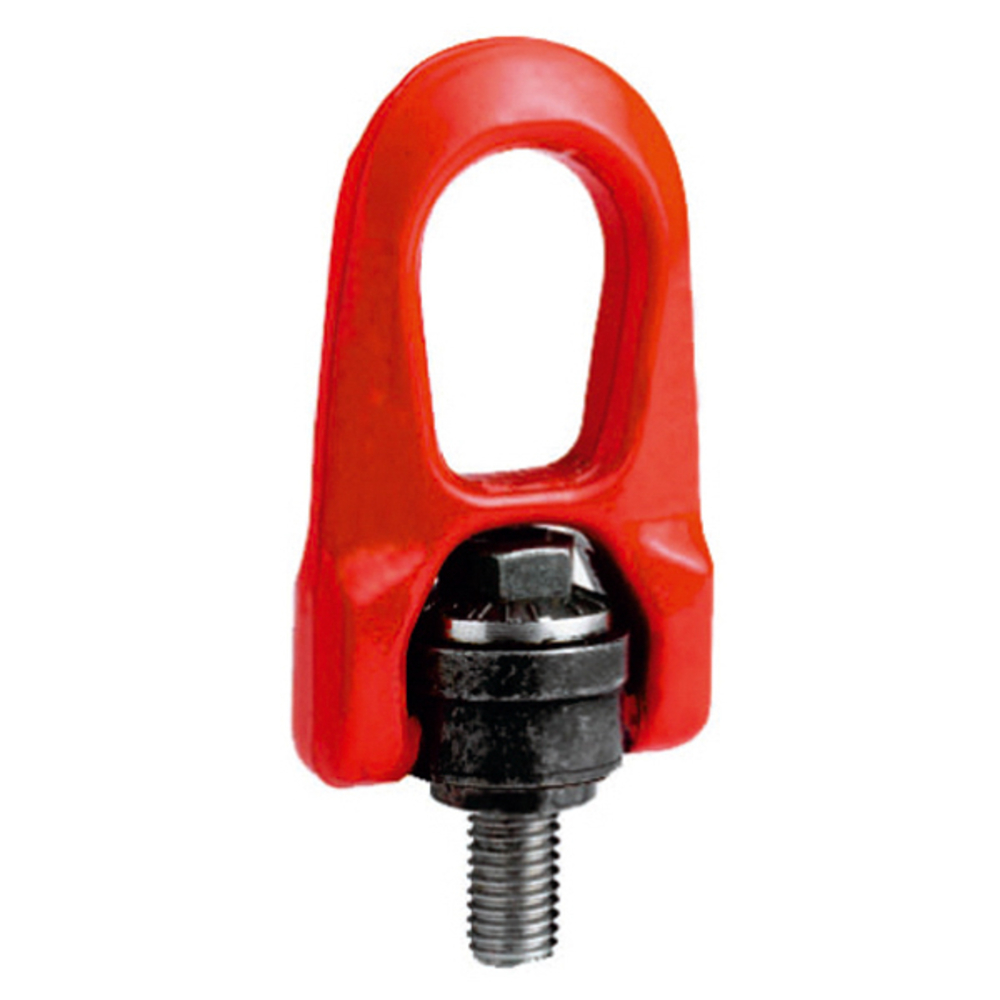

ANNEAU DE LEVAGE M14 ARTICULÉ CMU 1,3 T A ÉMERILLON ACIER H.R. LEVAC - 5012D

L’anneau de levage M14 articulé LEVAC (réf. 5012D) offre une capacité maximale d’utilisation (CMU) de 1,3 tonne. Conçu en acier haute résistance, il intègre un émerillon pour une rotation fluide et une meilleure sécurité lors des opérations de levage. Sa conception articulée facilite l’adaptation aux différentes positions de charge, garantissant robustesse et fiabilité.

L’anneau de levage M14 articulé LEVAC (réf. 5012D) est conçu en acier haute résistance avec un émerillon intégré, permettant une rotation à 360° et une articulation à 180°. Cette double articulation assure une parfaite alignement de l’anneau avec l’élingue dans toutes les directions, garantissant une répartition homogène de la charge et une sécurité optimale.

Ce modèle compact respecte la norme EN 1677-1 et offre une capacité maximale d’utilisation (CMU) de 1,3 tonne en filetage M14. Il est adapté pour des opérations de levage nécessitant robustesse, fiabilité et flexibilité d’orientation.

Caractéristiques techniques détaillées (réf. 5009 / 5012) :
- Filetage : M14
- CMU 1 brin à 90° : 600 kg
- CMU 1 brin vertical : 1000 kg
- CMU 2 brins à 90° : 2000 kg
- Dimensions principales (en mm) :
- A : 31,5
- B : 32
- C x H : 40 x 29
- D : 11
- E : 54
- F : 9
- G : 30
- L : 21
- Poids : 0,33 kg

Fonctionnement :
L’émerillon permet une rotation fluide à 360°, tandis que l’articulation à 180° facilite l’ajustement de l’anneau selon la position de la charge, évitant ainsi les contraintes excessives sur les points d’ancrage et améliorant la sécurité lors du levage.

Applications :
Cet anneau est destiné aux opérations de levage et de manutention où la charge doit être répartie de manière homogène et où une grande mobilité de l’anneau est requise pour s’adapter aux différentes orientations des charges.

Avantages produit :
- Double articulation pour une flexibilité maximale
- Rotation complète à 360° pour un positionnement optimal
- Construction en acier haute résistance pour une durabilité accrue
- Conforme à la norme EN 1677-1 garantissant la sécurité et la qualité
- Compact et léger, facilitant la manipulation et l’installation

Conditionnement, stockage et conservation :
Il est recommandé de stocker l’anneau dans un environnement sec et propre, à l’abri de la corrosion et des chocs mécaniques, afin de préserver ses propriétés mécaniques et sa sécurité d’utilisation.

Normes et certifications :
- Conforme à la norme EN 1677-1
- Équipement de levage certifié selon la directive 2006/42/CE

En option, la version réf. 5012 propose un modèle avec centrage (épaulement) qui augmente la résistance de l’axe lorsque l’anneau est fixé latéralement, grâce à un ajout de matière à la base de l’axe, améliorant ainsi la sécurité et la durabilité dans des conditions d’utilisation spécifiques.
