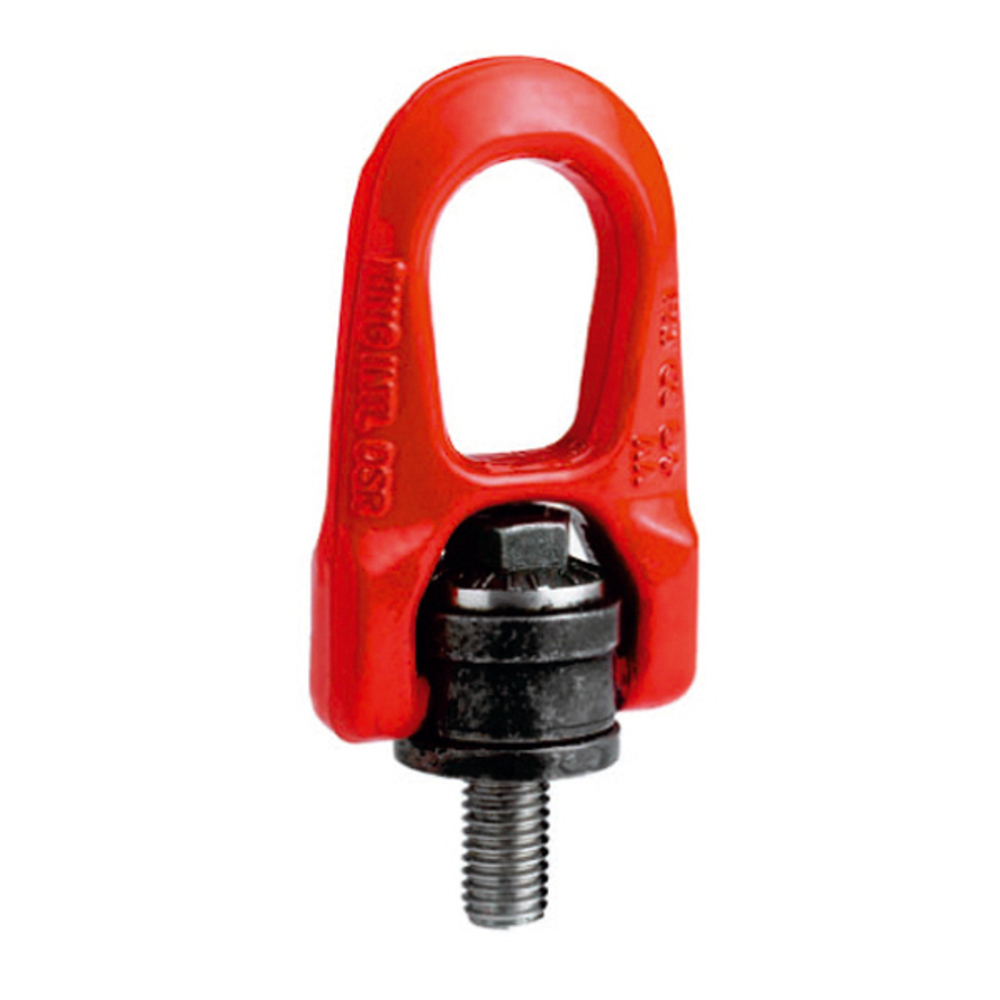

ANNEAU DE LEVAGE M14 ARTICULÉ CMU 1,4 T A ÉMERILLON ACIER H.R. LEVAC - 5011D

L’anneau de levage M14 articulé LEVAC, d’une capacité maximale d’utilisation (CMU) de 1,4 tonne, est conçu en acier haute résistance pour garantir robustesse et sécurité. Son émerillon intégré permet une rotation fluide, facilitant les manœuvres de levage tout en réduisant les contraintes sur le matériel. Idéal pour des applications industrielles exigeantes.

L’anneau de levage M14 articulé LEVAC, référence 5011D, est conçu en acier haute résistance (H.R.) pour une capacité maximale d’utilisation (CMU) de 1,4 tonne. Il intègre un émerillon permettant une rotation à 360° et une articulation à 180°, assurant une répartition homogène de la charge et une grande maniabilité lors des opérations de levage. Cette double articulation garantit un alignement parfait de l’anneau avec l’élingue, réduisant les contraintes et facilitant les manœuvres dans toutes les directions.

Caractéristiques techniques principales (d’après la fiche produit LEVAC, janvier 2019) :

- Filetage : M14
- Dimensions principales : longueur filetée (L) 27 mm, hauteur (A) 45 mm, largeur (B) 42,5 mm
- Passage important pour chaîne : 85 x 60 mm
- Poids : 1,05 kg
- Coefficient de sécurité : 1/5
- CMU selon position de charge :
- 1 brin à 90° : 1000 kg
- 1 brin vertical : 1600 kg
- 2 brins à 90° : 3200 kg
- Conforme à la norme EN 1677-1
- Équipement de levage certifié CE selon directive 2006/42/CE

Usages et applications :

- Destiné aux opérations de levage industriel nécessitant robustesse et sécurité.
- Adapté aux environnements exigeants où la rotation et l’articulation de l’anneau sont indispensables pour réduire les contraintes sur le matériel.
- Convient particulièrement pour les charges avec répartition homogène grâce à son émerillon.

Matériaux et composition :

- Acier haute résistance garantissant durabilité et sécurité.

Conditions d’utilisation et recommandations :

- Respecter les CMU indiquées selon la position de charge.
- Utiliser avec des chaînes ou élingues compatibles avec les dimensions du passage.
- Vérifier l’état de l’anneau avant chaque utilisation pour garantir la sécurité.

Avantages produit :

- Double articulation (rotation 360°, pivotement 180°) pour une parfaite adaptation à toutes les directions de traction.
- Répartition homogène de la charge limitant les efforts sur l’équipement.
- Construction robuste en acier H.R. assurant une longue durée de vie.
- Conforme aux normes européennes, garantissant la fiabilité et la sécurité.

Conditionnement, stockage et conservation :

- Stocker dans un endroit sec et propre, à l’abri de la corrosion.
- Maintenir l’anneau propre et lubrifié si nécessaire pour assurer la fluidité de rotation.

Cette synthèse reprend les informations techniques et fonctionnelles essentielles pour une utilisation optimale de l’anneau de levage M14 articulé LEVAC 5011D dans les opérations de manutention et levage industriel.
