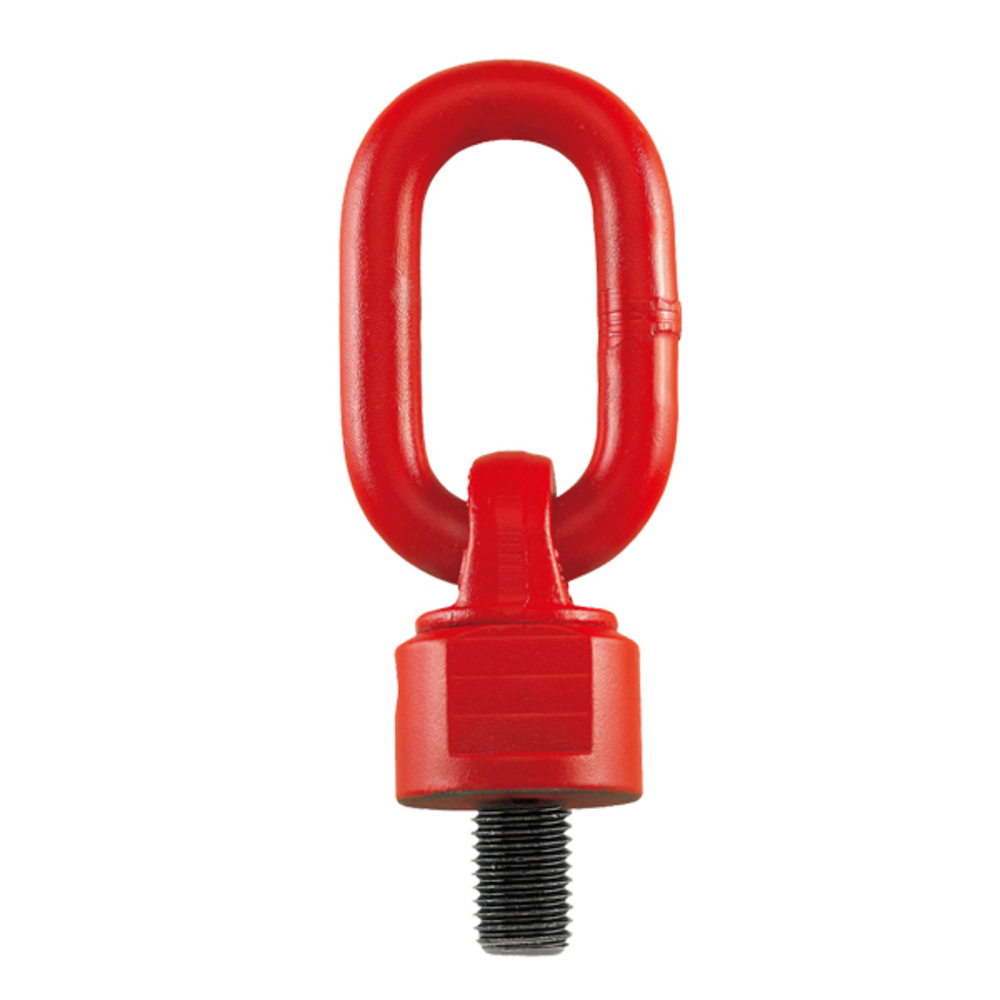

ANNEAU DE LEVAGE M14x20 ARTICULÉ CMU 500 KG A ÉMERILLON GRADE80 LEVAC - 50-800D
Référence : L02350800D
Découvrez ANNEAU DE LEVAGE M14x20 ARTICULÉ CMU 500 KG A ÉMERILLON GRADE80 LEVAC - 50-800D disponible à l'achat
- Matière dominante: acier grade-80
- CMU (kg): 500
- Auto-alignement à 180° et orientable à 360°
- Conçu selon normes GM-MO 1504 et EN 1677
- Coefficient de sécurité 1/4 dans toutes les directions
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Anneau de levage m14x20 articulé cmu 500 kg a émerillon grade-80.
Anneau de levage articulé à émérillon
GRADE 80
Généralement utilisé pour tourner ou basculer de lourdes charges ; orientable sous charge
- Coefficient de sécurité 1/4 dans toutes les directions de charge
- Conçu, testé, certifié selon normes GM-MO 1504 et EN 1677
- Assemblé avec des billes afin de faciliter l’orientation de la charge
Anneau à auto-alignement basculant à 180° / Orientable à 360°
Caractéristiques principales :
- Coefficient de sécurité 1/4 dans toutes les directions de charge.
- Conçu, testé et certifié selon les normes GS-OA 1504 et EN 1677.
- Assemblé avec des billes pour faciliter l’orientation de la charge.
- Matière dominante : acier Grade 80.
- Filetage disponible en plusieurs diamètres, dont M14x20 pour une CMU de 500 kg.
- Poids variable selon le modèle, par exemple 0,53 kg pour M14x20.
Performances et capacités de charge (CMU) selon le diamètre et la direction de levage :
- Exemple pour M14 (filetage 14 mm) : CMU 500 kg à 90° (1 brin), 1000 kg à 90° (2 brins), 400 kg en levage vertical (1 brin).
- Les CMU augmentent avec la taille du filetage, allant jusqu’à 15 000 kg pour les plus grands modèles.
Dimensions principales pour M14x20 :
- L (longueur) : 20 mm
- a x c (dimensions de l’anneau) : 31 x 55 mm
- b (largeur) : 13 mm
- sw (clé) : 30 mm
- Poids : 0,53 kg
Normes et certifications :
- Conforme aux normes EN 1677 et GS-OA 15-04.
- Équipement de levage conforme à la directive 2006/42/CE.
Usages et recommandations :
- Utilisé pour le levage, l’arrimage, la manutention et la sécurisation des charges lourdes.
- Adapté pour des opérations nécessitant un mouvement rotatif ou un basculement sous charge.
- Doit être utilisé dans le respect des coefficients de sécurité et des orientations de charge spécifiées.
Conditionnement, stockage et conservation :
- Non spécifiés dans le document, mais l’acier Grade 80 nécessite un stockage à l’abri de l’humidité pour éviter la corrosion.
Avantages produit :
- Grande maniabilité grâce à son émerillon et son auto-alignement.
- Sécurité renforcée avec un coefficient de sécurité élevé.
- Polyvalence d’utilisation grâce à son orientation à 360° et son basculement à 180°.
Cette fiche produit offre une solution fiable et sécurisée pour le levage de charges lourdes avec un anneau articulé robuste, certifié et facile à manipuler.
Matière dominante: acier grade-80
Diamètre filetage (mm): 14
CMU (kg): 500
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les normes et certifications applicables à cet anneau de levage articulé ?
L’anneau de levage est conçu, testé et certifié selon les normes GS-OA 1504 et EN 1677. Il est conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
Comment se caractérise la capacité maximale d’utilisation (CMU) de cet anneau de levage M14x20 ?
La CMU est de 500 kg pour un levage à 90° avec un brin, et peut atteindre 1000 kg pour deux brins à 90°. En levage vertical, la CMU est de 400 kg pour un brin. Ces valeurs sont données selon les directions de charge précisées.
Quel est le fonctionnement technique de l’anneau articulé à émerillon ?
L’anneau est auto-alignant, basculant à 180° et orientable à 360°, grâce à un assemblage avec des billes qui facilite l’orientation de la charge sous tension. Cette conception permet de tourner ou basculer les charges lourdes en toute sécurité.
Quels sont les critères de sécurité à respecter lors de l’utilisation de cet anneau de levage ?
Un coefficient de sécurité de 1/4 doit être respecté dans toutes les directions de charge. L’utilisation doit se faire en conformité avec les orientations et limites indiquées dans la fiche technique pour garantir la sécurité de la manutention.
Quelles sont les dimensions et caractéristiques principales de l’anneau de levage M14x20 ?
Le filetage est de 14 mm avec une longueur de 20 mm. Les dimensions de l’anneau sont 31 x 55 mm, la largeur est de 13 mm et la clé de 30 mm. Le poids de cet anneau est de 0,53 kg, réalisé en acier grade 80.
