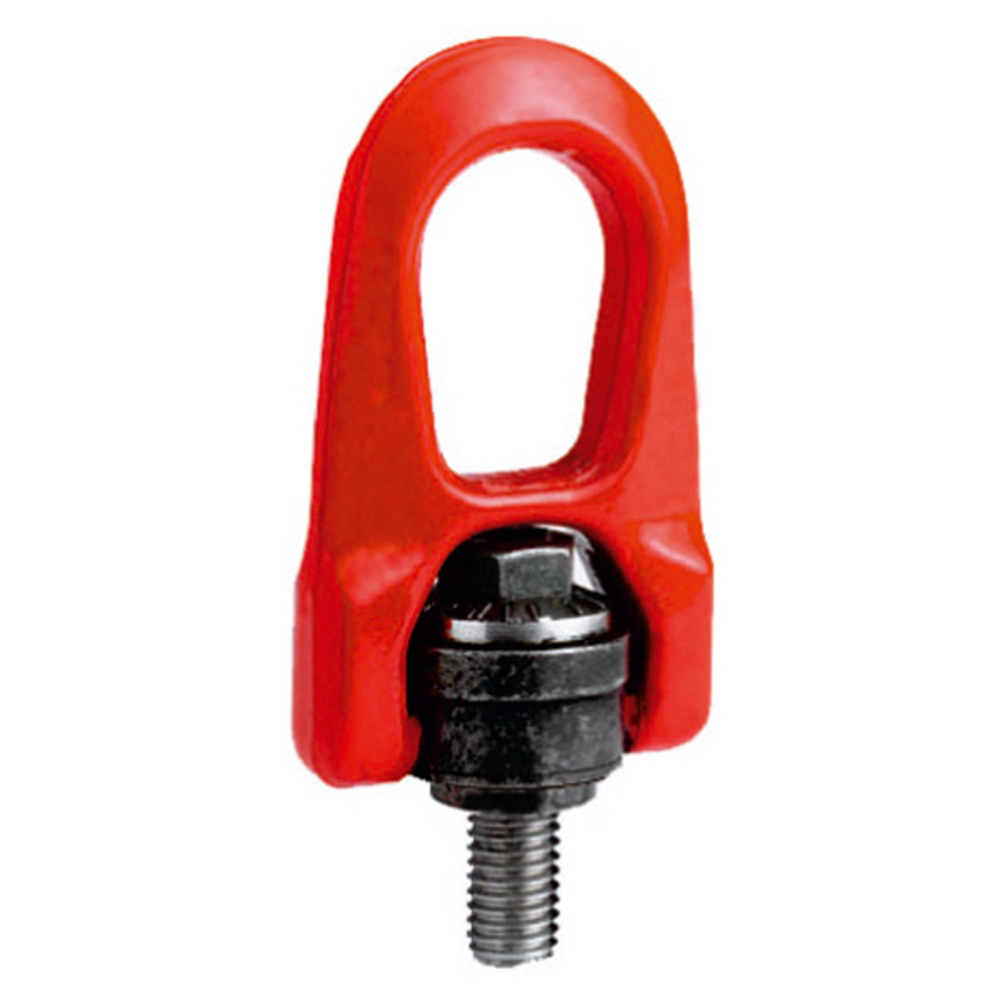

ANNEAU DE LEVAGE M16 ARTICULÉ CMU 2 T A ÉMERILLON ACIER H.R. LEVAC - 5012E
Référence : L0235012E
Découvrez ANNEAU DE LEVAGE M16 ARTICULÉ CMU 2 T A ÉMERILLON ACIER H.R. LEVAC - 5012E disponible à l'achat
- Capacité maximale de levage 2 tonnes
- Acier haute résistance pour une grande durabilité
- Émerillon intégré pour éviter la torsion des câbles
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’anneau de levage M16 articulé LEVAC, en acier haute résistance, offre une capacité maximale d’utilisation (CMU) de 2 tonnes. Équipé d’un émerillon, il facilite les manœuvres en évitant la torsion des câbles ou chaînes lors du levage. Sa conception robuste assure sécurité et durabilité pour les opérations de manutention exigeantes.
Caractéristiques techniques principales (référence 5009, similaire à la gamme 5012) :
- Coefficient de sécurité : 1/5
- Filetage : M16
- Dimensions (en mm) :
- L = 27
- A = 45
- B = 42,5
- C x H = 56 x 39
- D = 16,5
- E = 78
- F = 13,3
- G = 45
- Poids : environ 1,05 kg
- CMU selon position de charge :
- 1 brin à 90° : 1600 kg
- 1 brin vertical : 2500 kg
- 2 brins à 90° : 5000 kg
Normes et certifications :
- Conforme à la norme EN 1677-1
- Équipement de levage certifié selon la directive 2006/42/CE
Avantages produit :
- Rotation complète à 360° et pivotement à 180° pour une grande liberté de mouvement
- Double articulation pour éviter toute torsion des câbles ou chaînes
- Construction robuste en acier haute résistance garantissant sécurité et durabilité
- Permet une répartition homogène de la charge pour un levage sûr
Conditions d’utilisation et recommandations :
- Utiliser dans le respect des capacités maximales indiquées
- Vérifier l’état de l’anneau avant chaque utilisation
- Ne pas dépasser les charges nominales selon l’orientation de la charge
Conditionnement et stockage :
- Stocker dans un endroit sec et propre, à l’abri de l’humidité et des agents corrosifs
- Maintenir l’anneau propre et lubrifié si nécessaire pour assurer la rotation optimale
En option, un modèle avec centrage (réf. 5012) est disponible, offrant une résistance accrue lorsque l’anneau est fixé latéralement sur la pièce à déplacer, grâce à un épaulement ajouté à la base de l’axe.
Cet anneau de levage est idéal pour les opérations de manutention exigeantes nécessitant sécurité, flexibilité et robustesse.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les capacités maximales d’utilisation (CMU) de cet anneau de levage selon la position de la charge ?
L’anneau de levage M16 articulé LEVAC supporte une CMU de 2500 kg en charge verticale, 1600 kg avec un brin à 90°, et jusqu’à 5000 kg avec deux brins à 90°. Ces valeurs doivent être strictement respectées selon l’orientation de la charge pour garantir la sécurité.
Comment l’émerillon et l’articulation améliorent-ils la sécurité et la maniabilité lors du levage ?
L’émerillon permet une rotation à 360° et l’articulation à 180°, évitant la torsion des câbles ou chaînes. Cette double articulation assure un alignement parfait de l’anneau dans toutes les directions, ce qui permet une répartition homogène de la charge et limite les contraintes sur les éléments de levage.
Quelles normes et certifications garantissent la conformité et la sécurité de cet anneau de levage ?
Ce produit est conforme à la norme EN 1677-1 et certifié selon la directive européenne 2006/42/CE relative aux équipements de levage, assurant ainsi une utilisation sécurisée et réglementaire.
Quels sont les points techniques essentiels à vérifier avant d’utiliser cet anneau de levage ?
Il est impératif de vérifier l’état général de l’anneau avant chaque utilisation et de ne jamais dépasser les charges nominales indiquées selon la position de la charge. Le coefficient de sécurité est de 1/5, garantissant une marge adaptée aux conditions d’usage.
Comment la conception en acier haute résistance influence-t-elle la durabilité et la sécurité de l’anneau ?
La construction robuste en acier haute résistance assure une grande durabilité et une sécurité renforcée lors des opérations de manutention, même dans des contextes exigeants. Cette solidité contribue à la fiabilité du produit sur le long terme.
