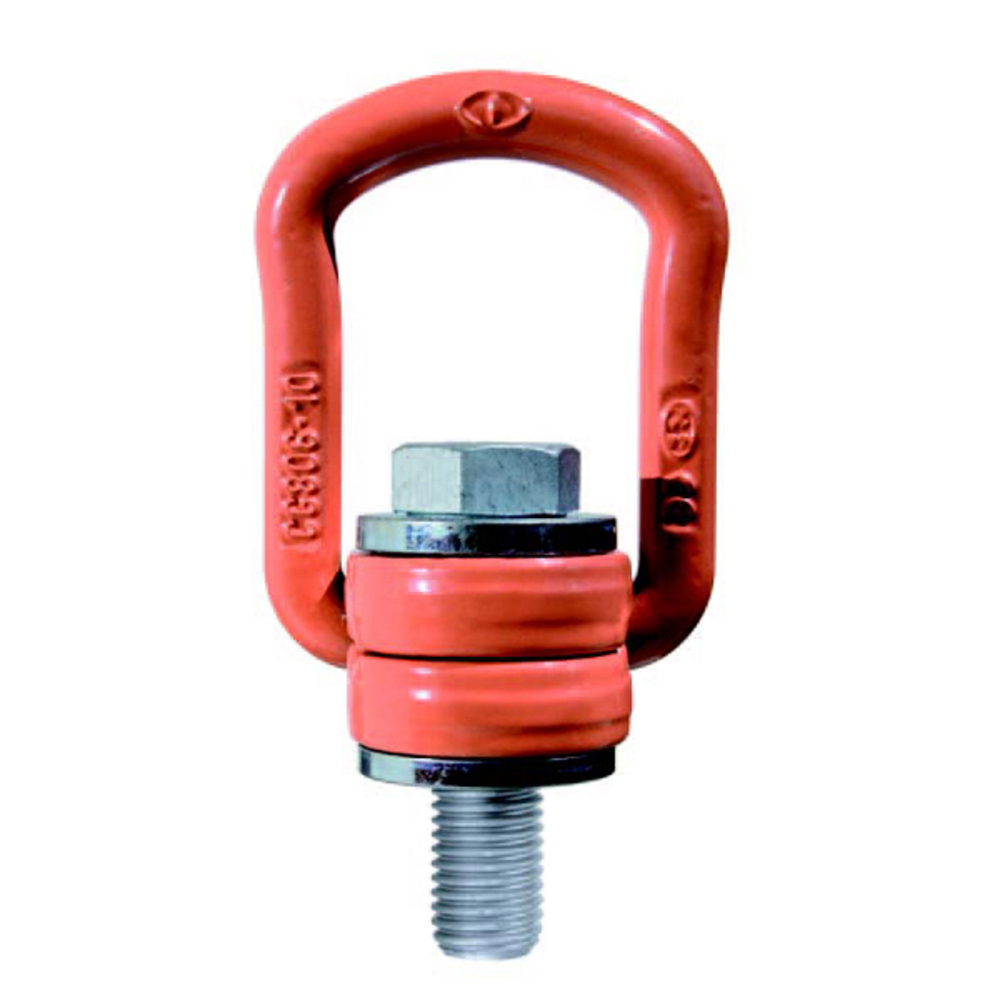

ANNEAU DE LEVAGE M16 CMU 1,5 T ÉMERILLON AVEC ÉTRIER GRADE100 LEVAC - 50-806D

Anneau de levage m16 cmu 1,5 t émerillon avec étrier grade-100.
Anneau de levage articulé "émerillon à étrier"
GRADE 100 - Norme EN 1677
- Vis imperdable
- Idéal pour les angles à 90° - Orientable à 360°
- Coefficient de sécurité 1/4 dans toutes les directions de charge
- Conçu, testé, certifié selon normes GM-MO 1504 et EN 1677
- Assemblé avec des billes afin de faciliter l’orientation de la charge

Matière dominante: acier grade-100
Diamètre filetage (mm): 16
CMU (kg): 1500

Anneau de levage articulé à émerillon avec étrier, conçu pour les fortes charges, de grade 100 conforme aux normes EN 1677 et GS-OA 15-04. Ce dispositif est fabriqué en acier haute résistance, avec un filetage ISO de diamètre 16 mm (M16) et une capacité maximale d’utilisation (CMU) de 1,5 tonne.

Le produit est conçu pour être orientable à 360°, avec un pivotement possible à 180°, ce qui facilite l’adaptation aux angles de levage, notamment idéal pour les angles à 90°. Il est assemblé avec des billes afin de faciliter l’orientation de la charge et dispose d’une vis imperdable assurant la sécurité de l’assemblage.

Caractéristiques techniques principales :
- Matière dominante : acier grade 100
- Diamètre du filetage : 16 mm (M16)
- CMU : 1500 kg
- Coefficient de sécurité : 1/4 dans toutes les directions de charge
- Conforme aux normes EN 1677, GS-OA 15-04, et directives CE 2006/42/CE
- Assemblé avec billes pour faciliter l’orientation

Dimensions principales (en mm) pour le modèle M16 :
- A : 30
- B : 38
- C : 13,5
- D : 85
- E : 44
- F : 44
- G : 36
- H : 26,5
- I : 25
- J : 51
- K : 35
- L : 15
- M : 13
- N : 60
- Poids approximatif : 1,9 kg

Performances :
- CMU 1 brin à 90° : 1500 kg
- CMU 1 brin vertical : 2000 kg
- CMU 2 brins à 90° : 3000 kg

Avantages produit :
- Anneau articulé permettant un levage sécurisé et flexible
- Adapté à des charges lourdes avec un coefficient de sécurité élevé
- Rotation à 360° et pivot à 180° pour une grande liberté d’orientation
- Vis imperdable empêchant tout démontage accidentel
- Assemblage avec billes pour une meilleure fluidité lors de l’orientation

Conditions d’utilisation et recommandations :
- Utiliser conformément aux normes GS-OA 1504 et EN 1677
- Respecter les CMU indiquées selon le type de levage (1 brin, 2 brins, angle)
- Vérifier l’intégrité de l’anneau et de la vis avant chaque utilisation
- Éviter toute surcharge ou utilisation en dehors des angles recommandés

Le produit est conforme aux exigences de sécurité européennes et est certifié pour un usage professionnel dans les secteurs de la manutention, levage et arrimage.

Le conditionnement, le stockage et la conservation doivent garantir la protection contre la corrosion et les chocs mécaniques afin de préserver les caractéristiques techniques et la sécurité du matériel.
