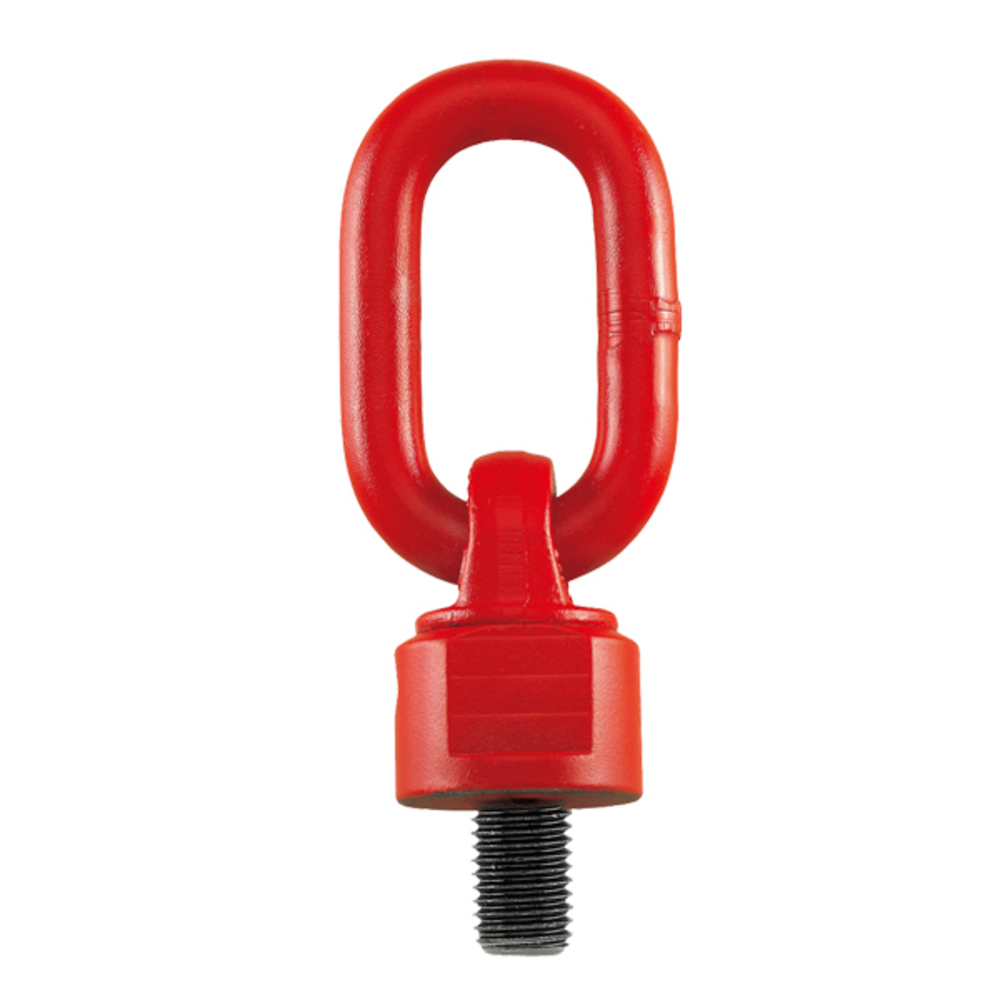

ANNEAU DE LEVAGE M16x20 ARTICULÉ CMU 1,12 T A ÉMERILLON GRADE80 LEVAC - 50-800E
Référence : L02350800E
Découvrez ANNEAU DE LEVAGE M16x20 ARTICULÉ CMU 1,12 T A ÉMERILLON GRADE80 LEVAC - 50-800E disponible à l'achat
- Matière dominante: acier grade-80
- Diamètre filetage: 16 mm
- CMU: 1120 kg
- Orientable à 360° sous charge
- Conçu selon normes GM-MO 1504 et EN 1677
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Anneau de levage m16x20 articulé cmu 1,12 t a émerillon grade-80.
Anneau de levage articulé à émérillon
GRADE 80
Généralement utilisé pour tourner ou basculer de lourdes charges ; orientable sous charge
- Coefficient de sécurité 1/4 dans toutes les directions de charge
- Conçu, testé, certifié selon normes GM-MO 1504 et EN 1677
- Assemblé avec des billes afin de faciliter l’orientation de la charge
Anneau à auto-alignement basculant à 180° / Orientable à 360°
Caractéristiques principales :
- Coefficient de sécurité 1/4 dans toutes les directions de charge.
- Conçu, testé et certifié selon les normes GS-OA 1504 et EN 1677.
- Matière dominante : acier Grade 80.
- Filetage M16x20 pour la version étudiée.
- Capacité maximale d’utilisation (CMU) : 1120 kg en 1 brin à 90°.
- Dimensions spécifiques (en mm) : longueur (L) 30, dimensions a x c : 31x55, largeur b : 13, taille clé SW : 30.
- Poids : 0,53 kg.
Performances selon directions de charge :
- CMU 1 brin à 90° : 1120 kg.
- CMU 2 brins à 90° : 2000 kg.
- CMU 1 brin vertical : 2000 kg.
Normes et certifications :
- Conforme aux normes EN 1677 et GS-OA 15-04.
- Certifié CE selon la directive 2006/42/CE pour équipement de levage.
Usages et applications :
- Utilisé principalement pour le levage, le tournage et le basculement de charges lourdes.
- Adapté aux opérations nécessitant une orientation de la charge sous tension grâce à son émerillon rotatif et son auto-alignement.
Conditions d’utilisation et recommandations :
- Respecter les coefficients de sécurité indiqués.
- Utiliser selon les directions de charge précisées pour garantir la sécurité et la performance.
- Vérifier la conformité et l’état de l’anneau avant chaque utilisation.
Avantages produit :
- Grande sécurité grâce au coefficient 1/4.
- Flexibilité d’orientation grâce à l’émerillon et au basculement à 180°.
- Construction robuste en acier Grade 80 assurant une haute résistance.
Conditionnement, stockage et conservation :
- Stocker dans un environnement sec et propre.
- Protéger contre les chocs et la corrosion pour préserver les performances.
Cette fiche technique assure une information complète pour l’utilisation sécurisée et optimale de l’anneau de levage articulé à émerillon Grade 80.
Matière dominante: acier grade-80
Diamètre filetage (mm): 16
CMU (kg): 1120
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les capacités maximales de charge de cet anneau de levage articulé ?
La capacité maximale d’utilisation (CMU) est de 1120 kg pour un brin à 90° en filetage M16x20. Elle atteint 2000 kg pour un brin vertical ou deux brins à 90°. Ces valeurs sont précisées pour garantir la sécurité selon les directions de charge.
Comment cet anneau assure-t-il l’orientation de la charge sous tension ?
Il est équipé d’un émerillon rotatif et d’un système à billes permettant un auto-alignement basculant à 180° et une rotation orientable à 360°, facilitant ainsi le tournage ou le basculement des charges lourdes en toute sécurité.
Quelles normes garantissent la conformité et la sécurité de ce produit ?
L’anneau de levage est conçu, testé et certifié selon les normes GS-OA 1504 et EN 1677. Il est également conforme à la directive européenne 2006/42/CE relative aux équipements de levage, assurant ainsi une utilisation sécurisée.
Quels matériaux et caractéristiques techniques assurent la robustesse de cet anneau ?
Fabriqué en acier Grade 80, cet anneau bénéficie d’une haute résistance mécanique. Son filetage est de diamètre 16 mm, et il offre un coefficient de sécurité de 1/4 dans toutes les directions de charge.
Quelles sont les dimensions et le poids de l’anneau pour la version M16x20 ?
La longueur totale est de 30 mm, avec des dimensions a x c de 31 x 55 mm, une largeur b de 13 mm et une taille de clé SW de 30 mm. Son poids est de 0,53 kg, ce qui facilite sa manipulation et son intégration sur site.
