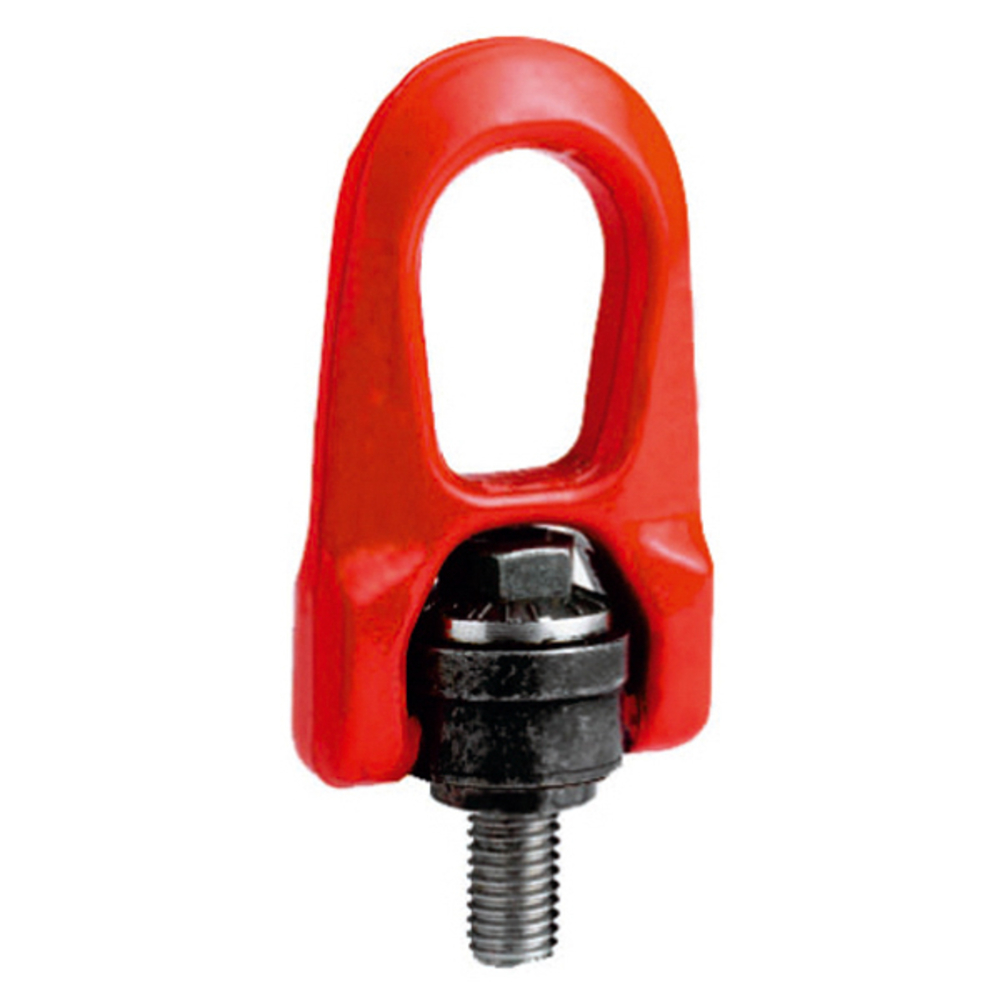

ANNEAU DE LEVAGE M18 ARTICULÉ CMU 2 T A ÉMERILLON ACIER H.R. LEVAC - 5012F

L’anneau de levage M18 articulé LEVAC, en acier haute résistance, offre une capacité maximale d’utilisation (CMU) de 2 tonnes. Équipé d’un émerillon, il facilite les manipulations en assurant une rotation fluide et sécurisée. Conçu pour des applications industrielles exigeantes, cet anneau garantit robustesse et fiabilité lors des opérations de levage.

L’anneau de levage M18 articulé LEVAC, référence 5012F, est conçu en acier haute résistance pour une capacité maximale d’utilisation (CMU) de 2 tonnes. Il est équipé d’un émerillon permettant une rotation à 360° et une articulation à 180°, ce qui facilite la manipulation et assure une répartition homogène de la charge. Ce système de double articulation garantit un alignement parfait de l’anneau dans toutes les directions, améliorant la sécurité et la maniabilité lors des opérations de levage.

Caractéristiques techniques principales (référence 5009, proche modèle) :
- Coefficient de sécurité 1/5 conforme à la norme EN 1677-1.
- Filetage M18.
- Dimensions principales :
- A = 45 mm, B = 42,5 mm, C x H = 56 x 39 mm, D = 16,5 mm, E = 78 mm, F = 13,3 mm, G = 45 mm.
- Poids : environ 1,05 kg.
- CMU selon l’orientation de la charge :
- 1000 kg en brin à 90°,
- 1600 kg en brin vertical,
- 2500 kg en 2 brins à 90°.

Usages et applications :
- Destiné aux opérations de levage industriel exigeantes, cet anneau assure robustesse et fiabilité.
- Adapté pour la fixation sur des élingues, il permet une rotation fluide et sécurisée grâce à son émerillon.

Fonctionnement :
- La double articulation permet une rotation complète à 360° et une pivotation à 180°, ce qui évite les contraintes excessives sur l’anneau et la charge.
- Le dispositif d’émerillon assure une manipulation aisée tout en maintenant la charge stable.

Normes et certifications :
- Conforme à la norme EN 1677-1.
- Certifié équipement de levage selon la directive 2006/42/CE.

Avantages produit :
- Répartition homogène de la charge grâce à la double articulation.
- Grande maniabilité avec rotation complète et pivotement.
- Construction en acier haute résistance garantissant durabilité et sécurité.
- Poids léger facilitant la manipulation.

Conditionnement, stockage et conservation :
- À stocker dans un environnement sec et propre, à l’abri de la corrosion.
- Vérifier régulièrement l’état de l’anneau et de l’émerillon avant chaque utilisation.

En option, un modèle avec centrage (réf. 5012) est disponible, augmentant la résistance de l’axe lorsque l’anneau est fixé latéralement, grâce à un ajout de matière à la base de l’axe.

Cette fiche produit, datée de janvier 2019, est éditée par LEVAC, spécialiste du levage et de la manutention, garantissant un équipement fiable et conforme aux exigences industrielles.
