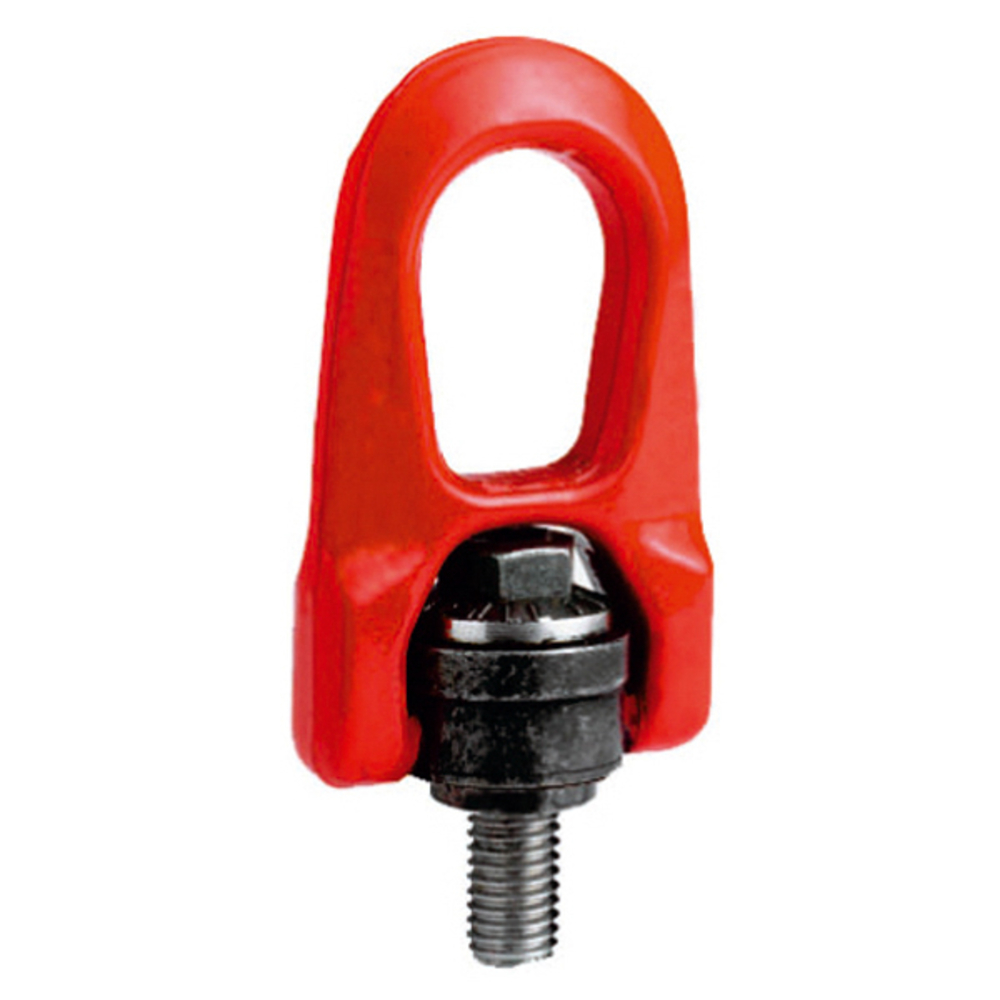

ANNEAU DE LEVAGE M20 ARTICULÉ CMU 2,7 T A ÉMERILLON ACIER H.R. LEVAC - 5012G

L’anneau de levage M20 articulé LEVAC, d’une capacité maximale d’utilisation (CMU) de 2,7 tonnes, est conçu en acier haute résistance pour garantir robustesse et sécurité. Son émerillon intégré permet une rotation fluide, facilitant la manipulation des charges lourdes tout en réduisant les efforts. Un équipement fiable pour les opérations de levage exigeantes.

L’anneau de levage M20 articulé LEVAC, référence 5012G, est conçu en acier haute résistance (HR) pour une capacité maximale d’utilisation (CMU) de 2,7 tonnes. Il intègre un émerillon permettant une rotation à 360° et une articulation à 180°, assurant une répartition homogène de la charge et une manipulation facilitée dans toutes les directions.

Caractéristiques principales :
- Rotation complète à 360° et articulation à 180° pour un alignement parfait avec l’élingue.
- Coefficient de sécurité 1/5 conforme à la norme EN 1677-1.
- Émerillon intégré pour réduire les efforts lors des opérations de levage.
- Double articulation garantissant une grande liberté de mouvement et une meilleure sécurité.

Dimensions et poids (réf. 5012G M20) :
- Filetage M20
- Poids : 2,7 kg
- CMU 1 brin à 90° : 4000 kg
- CMU 1 brin vertical : 5500 kg
- CMU 2 brins à 90° : 7000 kg
- Dimensions principales : A = 60,5 mm, B = 59 mm, C x H = 85 x 60 mm, D = 55 mm, E = 60 mm, F = 20 mm, G = 60 mm

Usage et applications :
- Destiné aux opérations de levage exigeantes nécessitant robustesse et sécurité.
- Adapté pour une utilisation avec des élingues grâce à son émerillon et sa double articulation.
- Convient pour des charges lourdes jusqu’à 2,7 tonnes, avec une manipulation aisée grâce à la rotation et l’articulation.

Matériaux et composition :
- Acier haute résistance garantissant durabilité et sécurité.
- Traitement et finition adaptés aux conditions d’utilisation industrielles.

Normes et certifications :
- Conforme à la norme EN 1677-1.
- Équipement de levage certifié selon la directive 2006/42/CE.

Avantages produit :
- Répartition homogène de la charge grâce à la double articulation.
- Rotation fluide à 360°, facilitant les manœuvres.
- Robuste et fiable pour les levages en conditions difficiles.
- Réduction des efforts et amélioration de la sécurité lors des opérations.

Conditionnement, stockage et conservation :
- Stocker dans un endroit sec et propre, à l’abri de la corrosion.
- Vérifier régulièrement l’état de l’anneau et de l’émerillon avant chaque utilisation.

Recommandations d’utilisation :
- Respecter les CMU indiquées selon le type de levage (1 brin à 90°, 1 brin vertical, 2 brins à 90°).
- Utiliser avec des équipements conformes et adaptés aux charges.
- Ne jamais dépasser les limites de charge indiquées.

Ce modèle est également disponible en option avec centrage (réf. 5012), augmentant la résistance de l’axe lorsque l’anneau est fixé latéralement, pour une meilleure répartition des efforts.
