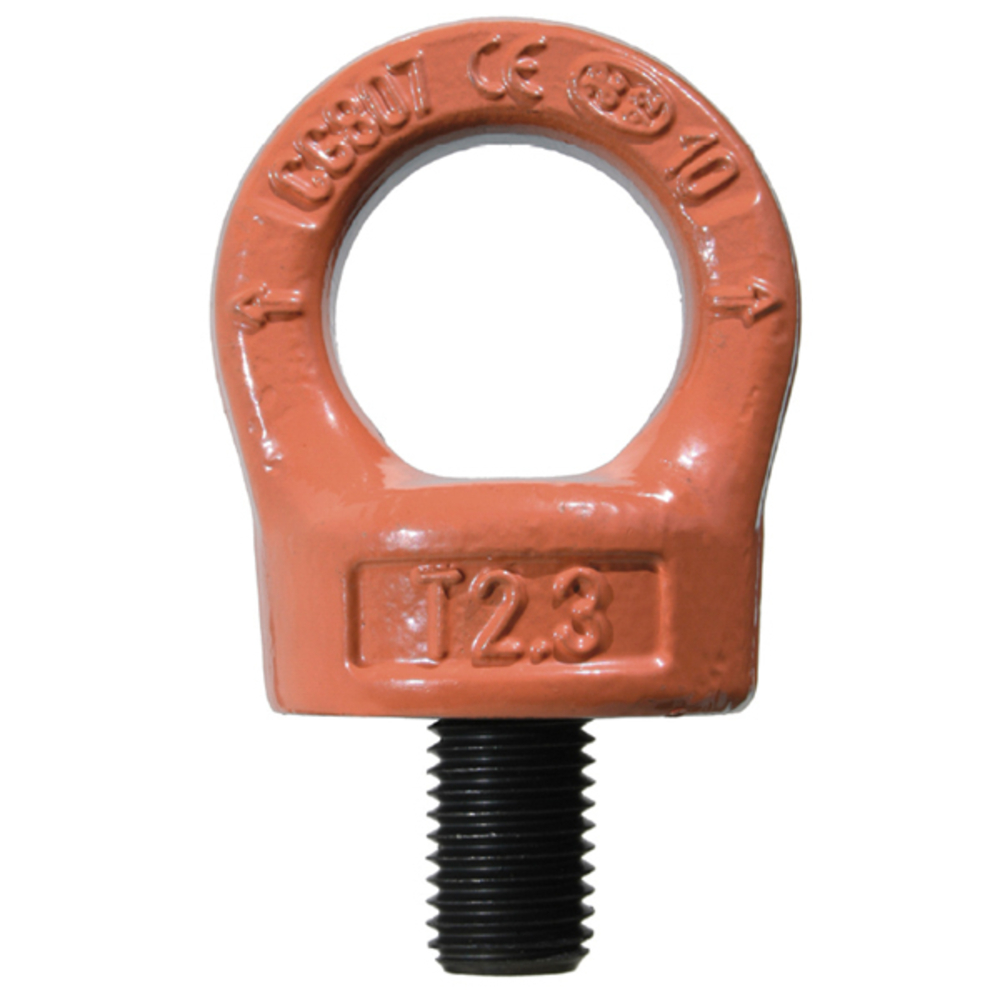

ANNEAU DE LEVAGE M20 CMU 2,3 T ÉMERILLON AVEC CLÉ GRADE100 LEVAC - 50-807E
Référence : L02350807E
Découvrez ANNEAU DE LEVAGE M20 CMU 2,3 T ÉMERILLON AVEC CLÉ GRADE100 LEVAC - 50-807E disponible à l'achat
- Matière en acier grade-100
- Diamètre filetage de 20 mm
- Capacité de levage de 2300 kg
- Orientable à 360°
- Vis imperdable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Anneau de levage m20 cmu 2,3 t émerillon avec clé grade-100.
Anneau de levage orientable MÂLE à émerillon
Point d’ancrage destiné au levage des charges
GRADE 100 - Norme EN 1677
- Vis imperdable
- Orientable à 360°
- Coefficient de sécurité 1/4 dans toutes les directions de charge
- Conçu, testé, certifié selon normes GM-MO 1504 et EN 1677
Caractéristiques techniques :
- Matière dominante : acier Grade 100
- Diamètre de filetage : 20 mm
- Capacité maximale d’utilisation (CMU) : 2300 kg (2,3 tonnes)
- Poids : environ 1,15 kg
Dimensions principales (en mm) pour le filetage M20 :
- A : 67
- B : 14
- C : 17
- D : 42
- E : 52
- F : 33
- G : 40
- K : 88
- L : 29
Performances :
- CMU selon type de levage :
- 1 brin à 90° : 2300 kg
- 2 brins à 90° : 4600 kg
- 1 brin vertical : 3200 kg
Avantages :
- Orientable à 360° pour une grande flexibilité d’utilisation
- Vis imperdable assurant la sécurité lors des opérations de levage
- Conçu, testé et certifié selon des normes strictes pour garantir fiabilité et sécurité
- Système auto-bloquant pour une fixation sûre et durable
Conditions d’utilisation :
- Utilisation recommandée avec goujons et/ou tiges filetées adaptées
- Respect des charges maximales indiquées selon le type de levage
Normes et certifications :
- Conforme aux normes EN 1677 et GS-OA 15-04
- Certifié Grade 100 selon GM-MO 1504
Conditionnement, stockage et conservation :
- Stocker dans un environnement sec, à l’abri de la corrosion et des chocs mécaniques
- Vérifier régulièrement l’état de l’anneau avant utilisation pour garantir la sécurité
Ce produit est destiné aux professionnels du levage et de la manutention cherchant un anneau de levage robuste, sécurisé et polyvalent pour diverses applications industrielles.
Matière dominante: acier grade-100
Diamètre filetage (mm): 20
CMU (kg): 2300
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les capacités maximales de levage selon le type d’utilisation ?
L’anneau de levage M20 supporte une charge maximale de 2300 kg pour un brin à 90°, 4600 kg pour deux brins à 90°, et 3200 kg en levage vertical sur un brin. Ces valeurs correspondent à la CMU (Capacité Maximale d’Utilisation) certifiée.
Quels sont les avantages techniques de l’anneau de levage orientable à émerillon ?
Il offre une rotation à 360° pour une grande flexibilité d’utilisation et est équipé d’une vis imperdable avec système auto-bloquant garantissant une fixation sûre. Sa conception en acier Grade 100 assure robustesse et conformité aux normes EN 1677 et GS-OA 15-04.
Comment garantir la sécurité lors de l’utilisation de cet anneau de levage ?
Le produit respecte un coefficient de sécurité de 1/4 dans toutes les directions de charge. Il faut veiller à utiliser des goujons ou tiges filetées adaptés et respecter les charges maximales selon le type de levage. La vis imperdable empêche tout desserrage accidentel.
Quelles sont les dimensions principales et le poids de cet anneau de levage ?
Le filetage est de diamètre M20. L’anneau pèse environ 1,15 kg. Les dimensions détaillées sont précisées dans la fiche technique, notamment une hauteur (A) de 67 mm et une largeur (K) de 88 mm.
Dans quels contextes ce produit est-il le plus adapté ?
Conçu comme point d’ancrage pour le levage de charges, cet anneau orientable est adapté aux opérations industrielles nécessitant une fixation sûre et une grande mobilité du point de levage. Il convient aux professionnels du levage et de la manutention exigeant une conformité normée et une capacité élevée.
