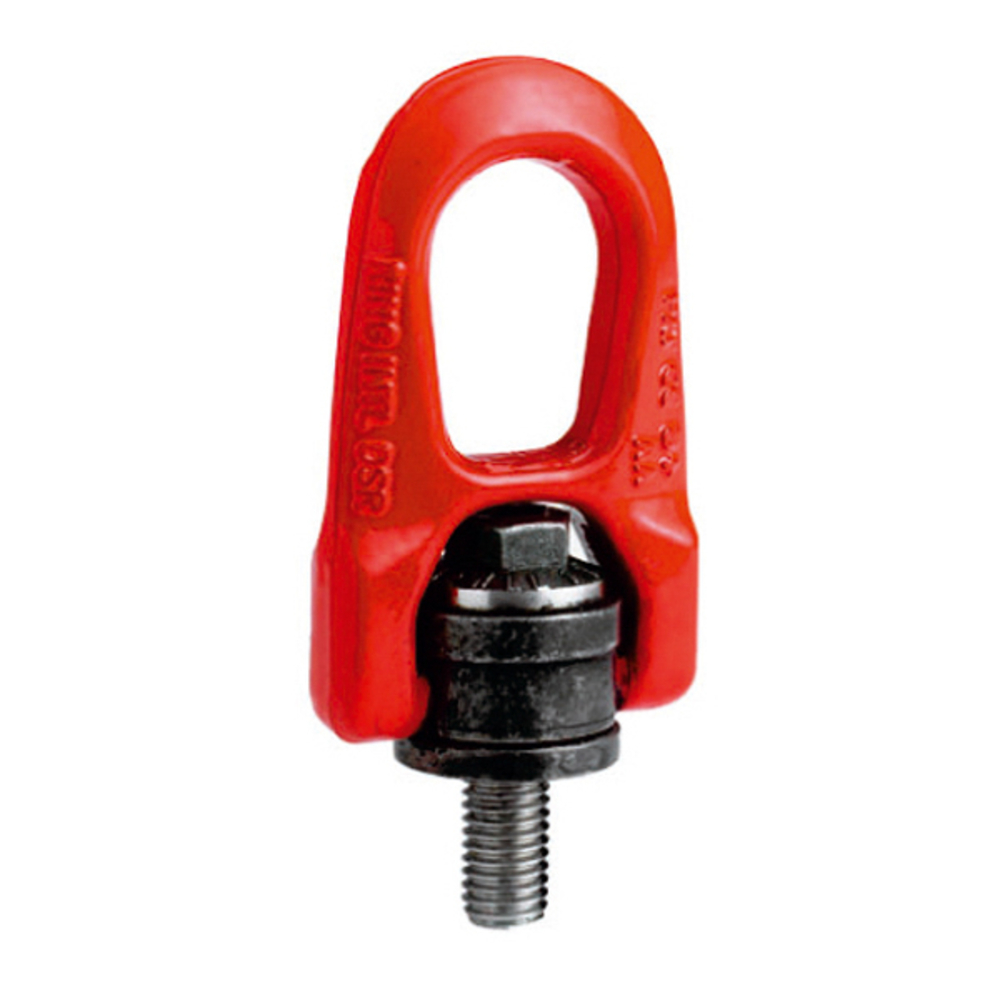

ANNEAU DE LEVAGE M22 ARTICULÉ CMU 3 T A ÉMERILLON ACIER H.R. LEVAC - 5011H
Référence : L0235011H
Découvrez ANNEAU DE LEVAGE M22 ARTICULÉ CMU 3 T A ÉMERILLON ACIER H.R. LEVAC - 5011H disponible à l'achat
- Capacité maximale d’utilisation de 3 tonnes
- Acier haute résistance pour une grande robustesse
- Émerillon intégré pour éviter les torsions
- Manipulation fluide et sécurisée des charges
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’anneau de levage M22 articulé LEVAC, d’une capacité maximale d’utilisation (CMU) de 3 tonnes, est conçu en acier haute résistance pour garantir robustesse et sécurité. Son émerillon intégré facilite la rotation et évite les torsions lors des opérations de levage, offrant ainsi une manipulation fluide et sécurisée des charges lourdes. Un équipement fiable pour les travaux exigeants.
Caractéristiques principales :
- Matériau : acier haute résistance.
- Capacité maximale d’utilisation (CMU) : 3 tonnes.
- Rotation complète à 360° et articulation à 180° pour une grande liberté de mouvement.
- Émerillon intégré pour éviter les torsions lors du levage.
- Coefficient de sécurité 1/5 conforme à la norme EN 1677-1.
- Poids : environ 3,10 kg.
Dimensions principales (exemple pour M22) :
- Filetage (Fi) : M22.
- Longueur (L) : 115 mm.
- Largeur (A) : 60,5 mm.
- Hauteur (B) : 59 mm.
- Passage important (C x H) : 85 x 60 mm.
- Autres dimensions et tolérances précises sont disponibles selon la gamme complète.
Performances :
- CMU 1 brin à 90° : 2500 kg.
- CMU 1 brin vertical : 4000 kg.
- CMU 2 brins à 90° : 5000 kg.
Avantages produit :
- Double articulation parfaitement alignée pour une utilisation dans toutes les directions.
- Permet une répartition homogène de la charge.
- Conforme aux normes européennes CE (Directive 2006/42/CE).
Applications et usages :
- Destiné aux opérations de levage et manutention de charges lourdes dans des environnements industriels exigeants.
- Utilisation recommandée avec des élingues adaptées.
Conditionnement et stockage :
- Stocker dans un endroit propre, sec et à l’abri des chocs.
- Vérifier régulièrement l’état de l’anneau avant utilisation pour garantir la sécurité.
Recommandations d’utilisation :
- Respecter les CMU indiquées selon le mode de levage.
- Ne pas dépasser les charges maximales.
- Utiliser en conformité avec les normes EN 1677-1 et les directives CE.
Option disponible sur demande (réf 5012) :
- Modèle avec centrage (épaulement) augmentant la résistance de l’axe lorsque l’anneau est fixé latéralement.
Cette fiche produit assure un équipement fiable et sûr pour les travaux de levage nécessitant robustesse, flexibilité et conformité aux normes en vigueur.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques techniques principales de l’anneau de levage M22 articulé LEVAC ?
L’anneau de levage est fabriqué en acier haute résistance avec une capacité maximale d’utilisation (CMU) de 3 tonnes. Il offre une rotation à 360° et une articulation à 180°, grâce à un émerillon intégré qui évite les torsions et assure une répartition homogène de la charge.
Comment cet anneau de levage garantit-il la sécurité lors des opérations ?
Le produit respecte la norme EN 1677-1 avec un coefficient de sécurité de 1/5. Il est conforme à la directive européenne 2006/42/CE relative aux équipements de levage, assurant ainsi la fiabilité et la sécurité en usage professionnel.
Quels sont les avantages fonctionnels de l’émerillon intégré sur cet anneau ?
L’émerillon permet une rotation complète à 360° et une articulation à 180°, ce qui facilite la manipulation des charges en évitant les torsions. Cette double articulation parfaitement alignée permet une utilisation dans toutes les directions et une meilleure répartition des efforts.
Quelles sont les limites d’utilisation en termes de charge selon le mode de levage ?
La CMU varie selon le mode de levage : 2500 kg pour un brin à 90°, 4000 kg pour un brin vertical, et 5000 kg pour deux brins à 90°. Il est essentiel de respecter ces limites pour garantir la sécurité et la durabilité de l’équipement.
Dans quels contextes professionnels cet anneau de levage est-il le plus adapté ?
Ce produit est conçu pour les opérations de levage et de manutention de charges lourdes dans des environnements industriels exigeants. Son design robuste et flexible répond aux contraintes des travaux nécessitant une manipulation sécurisée et efficace des charges.
