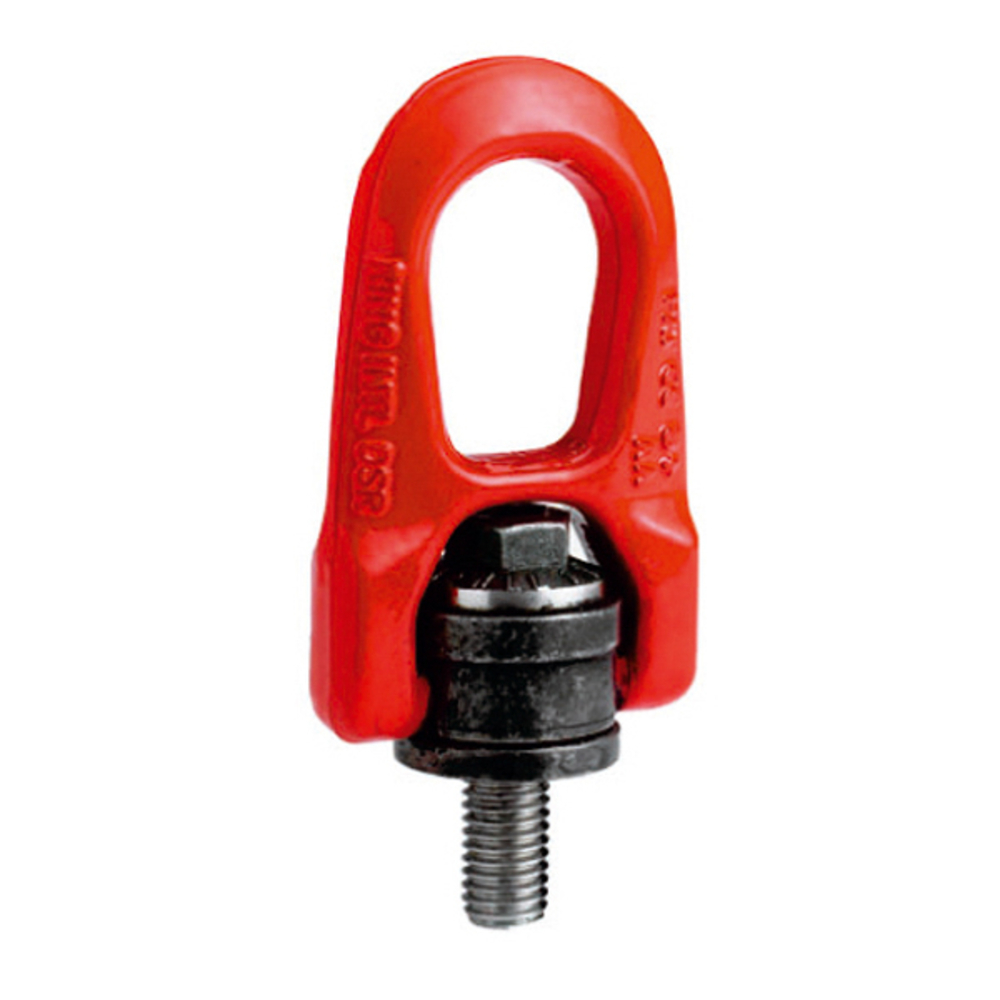

ANNEAU DE LEVAGE M24 ARTICULÉ CMU 4,4 T A ÉMERILLON ACIER H.R. LEVAC - 5011I
Référence : L0235011I
Découvrez ANNEAU DE LEVAGE M24 ARTICULÉ CMU 4,4 T A ÉMERILLON ACIER H.R. LEVAC - 5011I disponible à l'achat
- Capacité maximale de levage de 4,4 tonnes
- Acier haute résistance pour une grande robustesse
- Émerillon pour une rotation fluide et sécurisée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’anneau de levage M24 articulé LEVAC, en acier haute résistance, offre une capacité maximale d’utilisation (CMU) de 4,4 tonnes. Équipé d’un émerillon, il permet une rotation fluide pour faciliter les manœuvres de levage en toute sécurité. Conçu pour des applications industrielles exigeantes, cet anneau garantit robustesse et fiabilité lors de vos opérations de manutention.
Fonctionnement et usages :
- L’émerillon assure une rotation fluide et une double articulation pour un alignement parfait avec l’élingue, même dans toutes les directions.
- Convient aux opérations de manutention nécessitant robustesse, fiabilité et sécurité.
- Permet d’éviter les contraintes excessives sur la charge grâce à son coefficient de sécurité de 1/5.
Caractéristiques techniques principales (référence 5009, tableau page 1) :
- Filetage M24
- CMU 1 brin à 90° : 2500 kg
- CMU 1 brin vertical : 4400 kg
- CMU 2 brins à 90° : 6300 kg
- Dimensions principales :
- A : 60,5 mm
- B : 59 mm
- C x H : 85 x 60 mm
- D : 25 mm
- E : 119 mm
- F : 20 mm
- G : 60 mm
- Poids : 3,10 kg
Normes et certifications :
- Conforme à la norme EN 1677-1
- Équipement de levage certifié selon la directive 2006/42/CE
Avantages produit :
- Double articulation pour une parfaite alignement de l’élingue
- Rotation à 360° et pivotement à 180° pour une grande liberté de mouvement
- Construction en acier haute résistance garantissant robustesse et durabilité
Conditions d’utilisation et recommandations :
- Utilisation conforme aux charges maximales indiquées selon le type de levage (1 brin à 90°, 1 brin vertical, 2 brins à 90°)
- Respect du coefficient de sécurité 1/5 pour assurer la sécurité des opérations
Conditionnement, stockage et conservation :
- Stocker dans un environnement sec et propre pour éviter la corrosion
- Contrôler régulièrement l’état de l’anneau avant chaque utilisation
Cette solution de levage compacte et performante est adaptée aux environnements industriels nécessitant des équipements fiables pour la manutention et le levage sécurisés.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les capacités maximales de charge de cet anneau de levage articulé ?
L’anneau de levage M24 articulé LEVAC présente une capacité maximale d’utilisation (CMU) de 4,4 tonnes en levage vertical avec un brin. Il supporte jusqu’à 2,5 tonnes pour un brin à 90° et jusqu’à 6,3 tonnes en configuration 2 brins à 90°, conformément aux indications techniques.
Comment fonctionne l’émerillon intégré à cet anneau de levage ?
L’émerillon permet une rotation à 360° et une articulation à 180°, assurant une parfaite répartition homogène de la charge. Cette double articulation facilite l’alignement de l’élingue dans toutes les directions, réduisant les contraintes sur la charge lors des manœuvres.
Quels sont les critères de sécurité appliqués à cet anneau de levage ?
Ce produit respecte la norme EN 1677-1 et est certifié selon la directive 2006/42/CE relative aux équipements de levage. Il intègre un coefficient de sécurité de 1/5, garantissant une marge de sécurité adaptée aux usages industriels exigeants.
Quelles sont les dimensions et caractéristiques techniques principales à prendre en compte ?
Le filetage est en M24, avec un poids de 3,10 kg. Les dimensions principales sont : hauteur 85 mm, largeur 60,5 mm, et profondeur 25 mm. Ces valeurs sont essentielles pour vérifier la compatibilité avec les équipements et les points d’ancrage existants.
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Conçu pour des applications industrielles exigeantes, cet anneau de levage est adapté aux opérations de manutention nécessitant robustesse, fiabilité et sécurité, notamment lorsque la rotation et l’articulation facilitent la manipulation de charges lourdes dans des directions variées.
