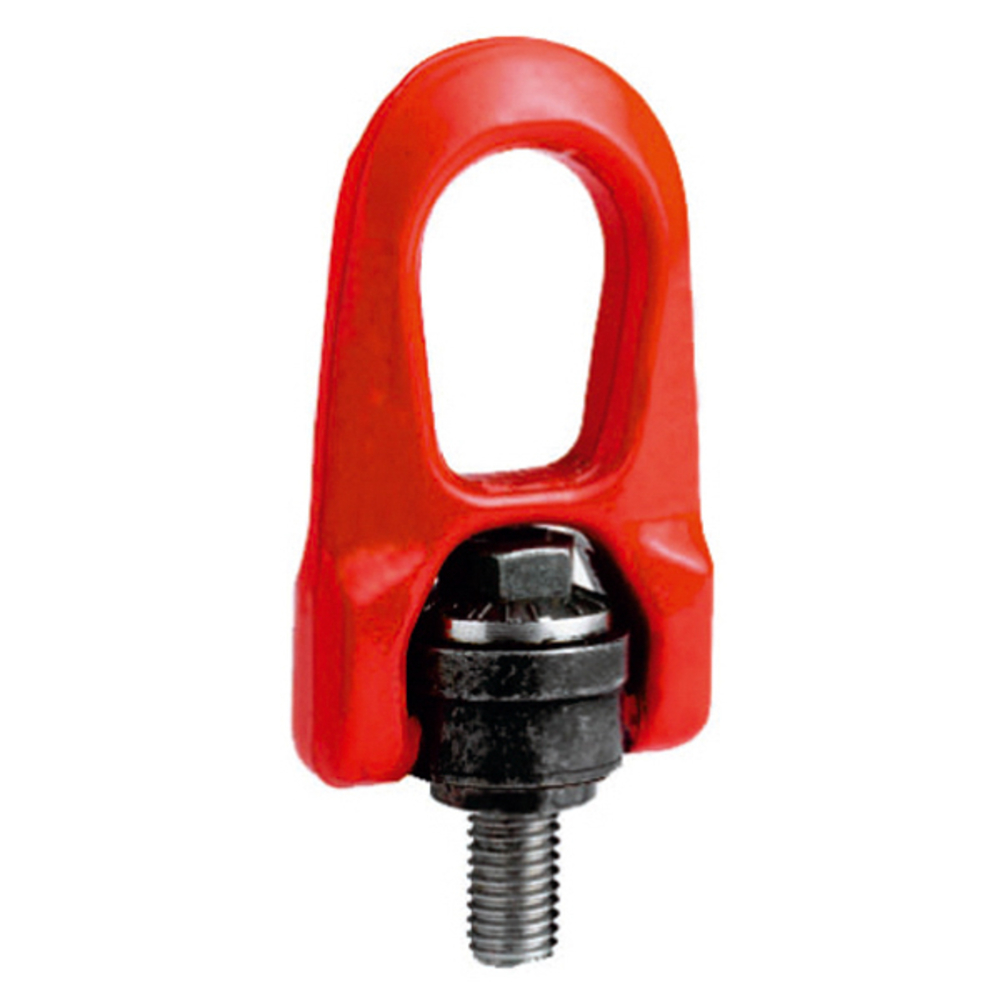

ANNEAU DE LEVAGE M24 ARTICULÉ CMU 5 T A ÉMERILLON ACIER H.R. LEVAC - 5012I

L'anneau de levage M24 articulé LEVAC, d’une capacité maximale d’utilisation (CMU) de 5 tonnes, est conçu en acier haute résistance pour assurer robustesse et durabilité. Son émerillon intégré permet une rotation aisée, facilitant les manœuvres et réduisant les contraintes lors des levages lourds. Un équipement fiable pour des opérations sécurisées et efficaces.

L'anneau de levage M24 articulé LEVAC, référence 5012, est un équipement de levage en acier haute résistance conçu pour une capacité maximale d'utilisation (CMU) de 5 tonnes. Il est doté d'un émerillon intégré permettant une rotation à 360° et une articulation à 180°, assurant une répartition homogène de la charge et une grande liberté de mouvement lors des opérations de levage. Cette double articulation garantit un alignement parfait de l'anneau dans toutes les directions, facilitant ainsi les manœuvres et réduisant les contraintes mécaniques.

Caractéristiques techniques détaillées (réf. 5009) :
- Filetage : M24
- CMU 1 brin à 90° : 2500 kg
- CMU 1 brin vertical : 4000 kg
- CMU 2 brins à 90° : 5000 kg
- Dimensions principales :
- A : 60,5 mm
- B : 59 mm
- C x H : 85 x 60 mm
- D : 25 mm
- E : 119 mm
- F : 20 mm
- G : 60 mm
- Poids : 3,00 kg
- Coefficient de sécurité : 1/5
- Norme : EN 1677-1
- Conforme à la directive 2006/42/CE relative aux équipements de levage

Fonctionnement :
L’anneau permet une rotation complète à 360° et une articulation à 180°, ce qui assure une grande flexibilité d’utilisation. L’émerillon intégré facilite la rotation de la charge, limitant ainsi les efforts de torsion et augmentant la sécurité lors du levage.

Usages et applications :
Cet anneau est destiné aux opérations de levage industriel nécessitant robustesse et sécurité, notamment dans les secteurs de la manutention lourde, de la construction et de l’industrie en général.

Matériaux et composition :
Acier haute résistance, garantissant durabilité et fiabilité même dans des conditions d’utilisation exigeantes.

Avantages produit :
- Rotation et articulation améliorant la maniabilité et la sécurité
- Répartition homogène de la charge grâce à la double articulation
- Conception robuste conforme aux normes en vigueur
- Facilité d’installation avec filetage standard M24

Conditionnement, stockage et conservation :
Le produit doit être stocké dans un environnement sec et propre afin d’éviter toute corrosion. Il est recommandé de vérifier régulièrement l’état de l’anneau avant chaque utilisation pour garantir la sécurité.

Normes et certifications :
- Conforme à la norme EN 1677-1
- Conforme à la directive européenne 2006/42/CE sur les équipements de levage

En option, un modèle avec centrage (réf. 5012) est disponible, offrant une résistance accrue de l’axe lorsque l’anneau est fixé latéralement, grâce à un épaulement à la base de l’axe.

Cette fiche produit date de janvier 2019 et provient du fabricant LEVAC, spécialiste en levage, arrimage, manutention et antichutes.
