ANNEAU DE LEVAGE M24 CMU 3,2 T ÉMERILLON AVEC CLÉ GRADE100 LEVAC - 50-807F
Référence : L02350807F
Découvrez ANNEAU DE LEVAGE M24 CMU 3,2 T ÉMERILLON AVEC CLÉ GRADE100 LEVAC - 50-807F disponible à l'achat
- Matière dominante: acier grade-100
- CMU (kg): 3200
- Orientable à 360°
- Conçu selon normes EN 1677 et GM-MO 1504
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

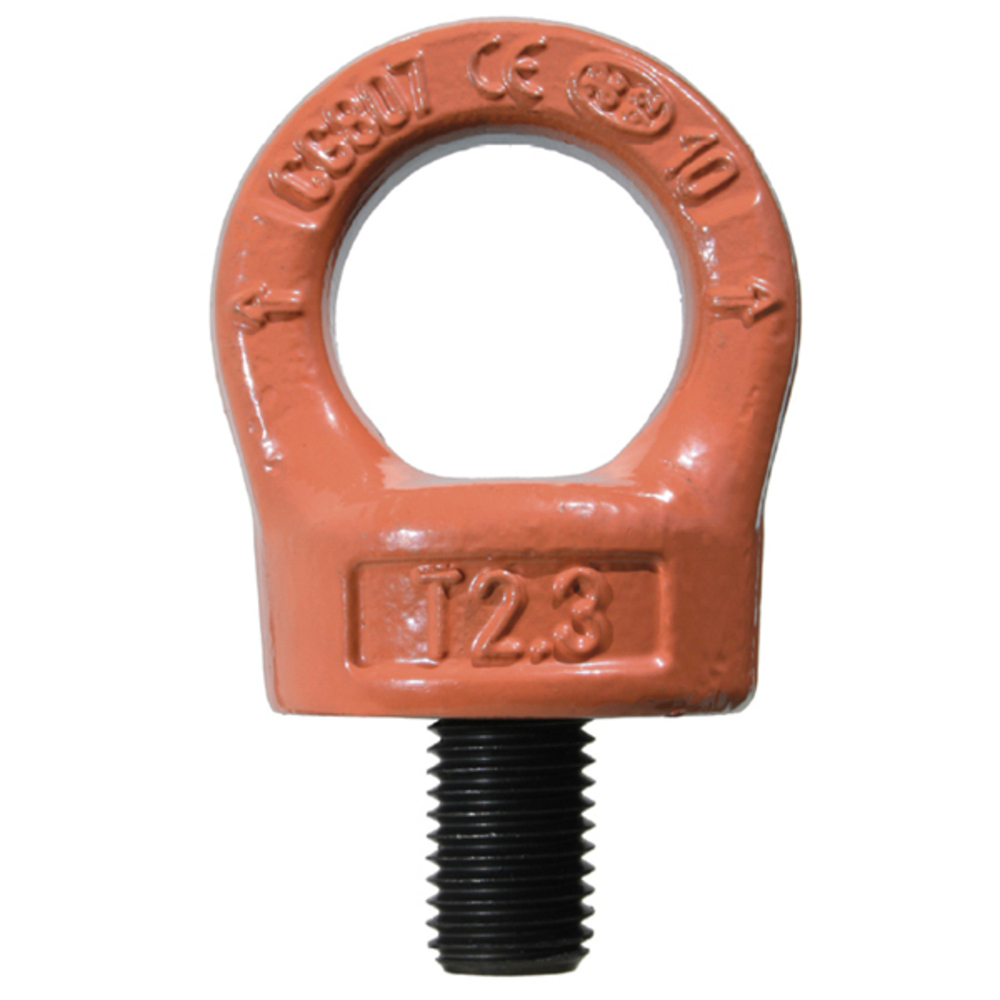

Anneau de levage m24 cmu 3,2 t émerillon avec clé grade-100.
Anneau de levage orientable MÂLE à émerillon
Point d’ancrage destiné au levage des charges
GRADE 100 - Norme EN 1677
- Vis imperdable
- Orientable à 360°
- Coefficient de sécurité 1/4 dans toutes les directions de charge
- Conçu, testé, certifié selon normes GM-MO 1504 et EN 1677
Caractéristiques principales :
- Matière dominante : acier Grade 100
- Diamètre du filetage : 24 mm
- Capacité maximale d’utilisation (CMU) : 3200 kg (3,2 tonnes)
- Orientable à 360° grâce à un système auto-bloquant intégré
- Vis imperdable avec écrou imperdable
- Vissage réalisé à l’aide d’une clé polygonale
- Usage prévu pour levage avec goujons et/ou tiges filetées
Dimensions et poids (extraits du tableau technique pour M24) :
- A (longueur totale) : 80 mm
- B : 18 mm
- C : 17 mm
- D (diamètre intérieur de l’anneau) : 52 mm
- E : 73 mm
- F : 40 mm
- G : 106 mm
- K : 154 mm
- L : 43 mm
- Poids : 4 kg
Performances selon type de levage (CMU) :
- 1 brin à 90° : 3200 kg
- 2 brins à 90° : 6400 kg
- 1 brin vertical : 9000 kg
Avantages :
- Anneau orientable facilitant le positionnement et la sécurité lors du levage
- Coefficient de sécurité élevé garantissant une utilisation fiable dans toutes les directions de charge
- Conception robuste en acier Grade 100 pour une grande résistance mécanique
- Système anti-perte de vis assurant la sécurité et la fiabilité en fonctionnement
Normes et certifications :
- Conforme aux normes EN 1677 et GS-OA 15-04
- Certifié Grade 100
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage
Utilisation et recommandations :
- Destiné au levage de charges avec fixation sur goujons ou tiges filetées adaptées
- Doit être utilisé dans le respect des limites de charge indiquées selon le type de levage
- Vérification régulière recommandée pour garantir la sécurité et la conformité
Conditionnement et stockage :
- À stocker dans un environnement sec pour éviter la corrosion
- Manipuler avec précaution pour préserver l’intégrité du filetage et de l’anneau
Cette fiche produit présente un anneau de levage robuste, orientable à 360°, adapté aux opérations de levage exigeant sécurité et flexibilité, conforme aux normes en vigueur et certifié pour une utilisation professionnelle.
Matière dominante: acier grade-100
Diamètre filetage (mm): 24
CMU (kg): 3200
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les capacités maximales de levage de cet anneau orientable ?
L'anneau de levage M24 a une capacité maximale d’utilisation (CMU) de 3200 kg pour un brin à 90°. Cette CMU peut atteindre 6400 kg pour deux brins à 90° et jusqu’à 9000 kg en levage vertical avec un brin. Ces valeurs sont conformes aux normes EN 1677 et GS-OA 1504.
Comment cet anneau assure-t-il la sécurité lors du levage ?
Il est conçu avec un coefficient de sécurité de 1/4 dans toutes les directions de charge, certifié Grade 100 selon la norme EN 1677. La vis est imperdable grâce à un écrou spécifique, ce qui garantit la fiabilité et la sécurité en fonctionnement.
Quels sont les avantages techniques du système d’orientation de l’anneau ?
L’anneau est orientable à 360° grâce à un système auto-bloquant intégré. Cette rotation complète facilite le positionnement des charges et évite les contraintes excessives sur le point d’ancrage, améliorant ainsi la sécurité et la maniabilité.
Quels sont les critères de compatibilité pour l’installation de cet anneau de levage ?
Il est prévu pour être vissé sur des goujons ou des tiges filetées adaptées, avec un filetage de diamètre 24 mm. Le vissage doit être réalisé à l’aide d’une clé polygonale spécifique pour garantir un serrage conforme.
Quelles normes et certifications garantissent la conformité de ce produit ?
Ce produit est conforme aux normes européennes EN 1677 et GS-OA 1504, certifié Grade 100, et respecte la directive européenne 2006/42/CE relative aux équipements de levage. Ces certifications assurent la conformité aux exigences de sécurité et de performance.
