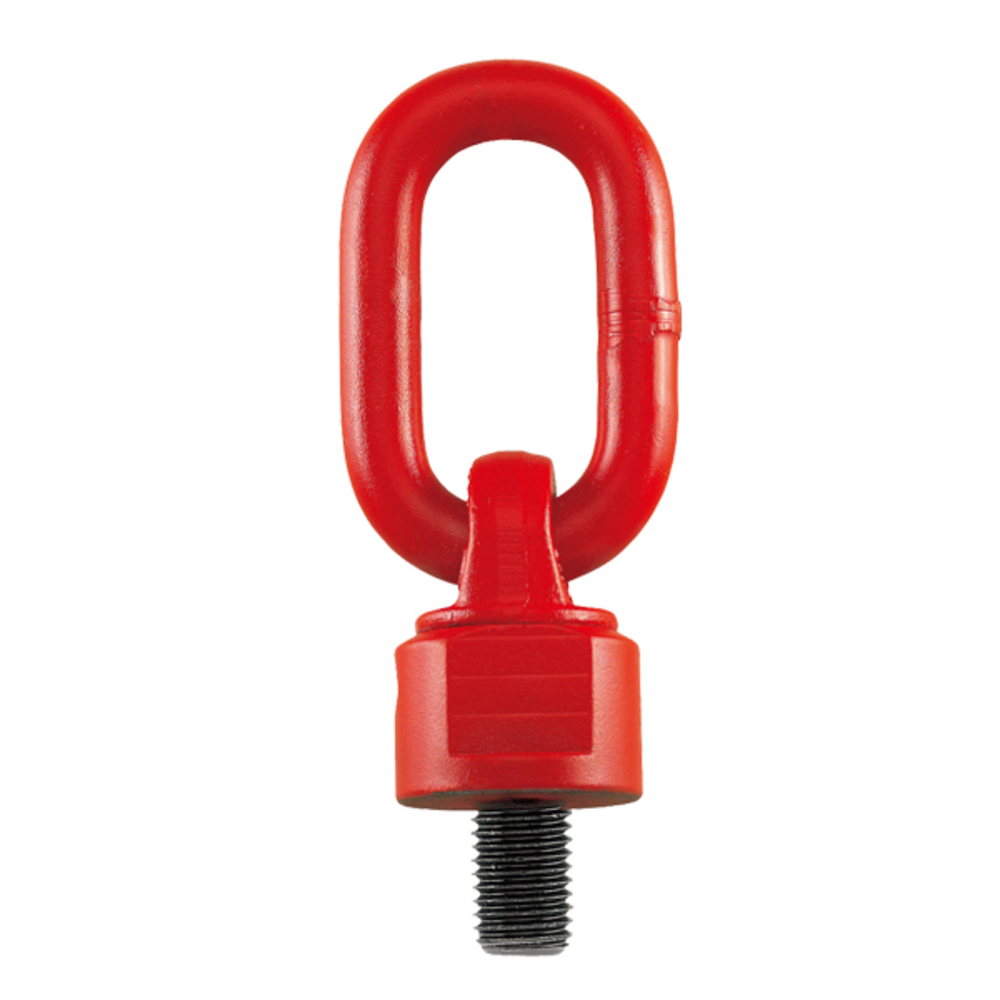

ANNEAU DE LEVAGE M24x30 ARTICULÉ CMU 1,12 T A ÉMERILLON GRADE80 LEVAC - 50-800H
Référence : L02350800H
Découvrez ANNEAU DE LEVAGE M24x30 ARTICULÉ CMU 1,12 T A ÉMERILLON GRADE80 LEVAC - 50-800H disponible à l'achat
- Matière dominante : acier grade-80
- Capacité maximale : 1120 kg
- Orientable à 360°
- Bascule jusqu'à 180°
- Certifié GM-MO 1504 et EN 1677
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Anneau de levage m24x30 articulé cmu 1,12 t a émerillon grade-80.
Anneau de levage articulé à émérillon
GRADE 80
Généralement utilisé pour tourner ou basculer de lourdes charges ; orientable sous charge
- Coefficient de sécurité 1/4 dans toutes les directions de charge
- Conçu, testé, certifié selon normes GM-MO 1504 et EN 1677
- Assemblé avec des billes afin de faciliter l’orientation de la charge
Anneau à auto-alignement basculant à 180° / Orientable à 360°
Caractéristiques principales :
- Coefficient de sécurité 1/4 dans toutes les directions de charge.
- Conçu, testé et certifié selon les normes GS-OA 1504 et EN 1677.
- Assemblé avec des billes pour faciliter l’orientation de la charge.
- Anneau à auto-alignement basculant à 180°.
- Matériau dominant : acier Grade 80.
Fonctionnement et usages :
- Utilisé généralement pour tourner ou basculer de lourdes charges.
- Orientable sous charge, ce qui améliore la sécurité et la maniabilité lors des opérations de levage.
Caractéristiques techniques détaillées (exemples pour différents diamètres de filetage) :
- Filetage M24 : CMU 1 brin à 90° = 3150 kg, 2 brins à 90° = 6300 kg, 1 brin vertical = 6300 kg.
- Dimensions (M24) : longueur L = 30 mm, dimensions a x c = 40 x 82 mm, diamètre b = 18 mm, largeur SW = 48 mm.
- Poids : 1,63 kg pour le modèle M24.
Performances :
- CMU variant selon le diamètre de filetage, allant de 300 kg (M10) à 15 000 kg (M48).
- Tolérances dimensionnelles pouvant varier légèrement selon la production.
Normes et certifications :
- Conforme aux normes GS-OA 1504 et EN 1677.
- Équipement de levage conforme à la directive 2006/42/CE.
Avantages produit :
- Grande sécurité grâce au coefficient 1/4.
- Flexibilité d’utilisation avec orientation à 360° et basculement à 180°.
- Facilité d’utilisation grâce à l’assemblage avec billes pour un auto-alignement sous charge.
Conditionnement, stockage et conservation :
- Non spécifiés dans le document, mais à prévoir selon les bonnes pratiques de stockage des équipements de levage en acier.
Le produit est adapté pour les opérations de levage nécessitant la manipulation sécurisée et maniable de charges lourdes, avec un dispositif robuste, certifié et conforme aux normes en vigueur.
Matière dominante: acier grade-80
Diamètre filetage (mm): 24
CMU (kg): 1120
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les capacités maximales de levage de cet anneau selon le diamètre de filetage ?
La capacité maximale d'utilisation (CMU) varie selon le diamètre de filetage. Par exemple, pour un filetage M24, la CMU est de 1120 kg. Pour les diamètres plus grands, la CMU peut atteindre jusqu'à 15 000 kg (M48). Ces valeurs sont précisées dans le tableau technique et tiennent compte des configurations à 1 ou 2 brins et à différentes orientations de charge.
Comment cet anneau de levage assure-t-il la sécurité lors des opérations de manutention ?
Il est conçu avec un coefficient de sécurité de 1/4 dans toutes les directions de charge, conforme aux normes GS-OA 1504 et EN 1677. Il est également certifié selon la directive européenne 2006/42/CE, garantissant un niveau de sécurité adapté aux charges lourdes.
Quelle est la particularité technique qui facilite l’orientation de la charge sous charge ?
L’anneau est assemblé avec des billes qui permettent un auto-alignement et une rotation à 360°, ainsi qu’un basculement jusqu’à 180°. Cette articulation facilite la manipulation et le positionnement des charges lourdes en toute sécurité.
Quels sont les matériaux et normes qui garantissent la robustesse de ce dispositif ?
Le produit est fabriqué en acier Grade 80, un matériau reconnu pour sa résistance élevée. Il est testé et certifié selon les normes GS-OA 1504 et EN 1677, assurant sa conformité aux exigences de sécurité et de performance pour les équipements de levage.
Quels sont les critères essentiels à vérifier pour choisir un anneau de levage articulé à émerillon ?
Il faut vérifier la capacité maximale d’utilisation adaptée au poids des charges à manipuler, la conformité aux normes de sécurité (GS-OA 1504, EN 1677), ainsi que la possibilité d’orientation et de basculement sous charge pour garantir une manipulation sûre et efficace. Le matériau et le coefficient de sécurité sont également des éléments clés.
