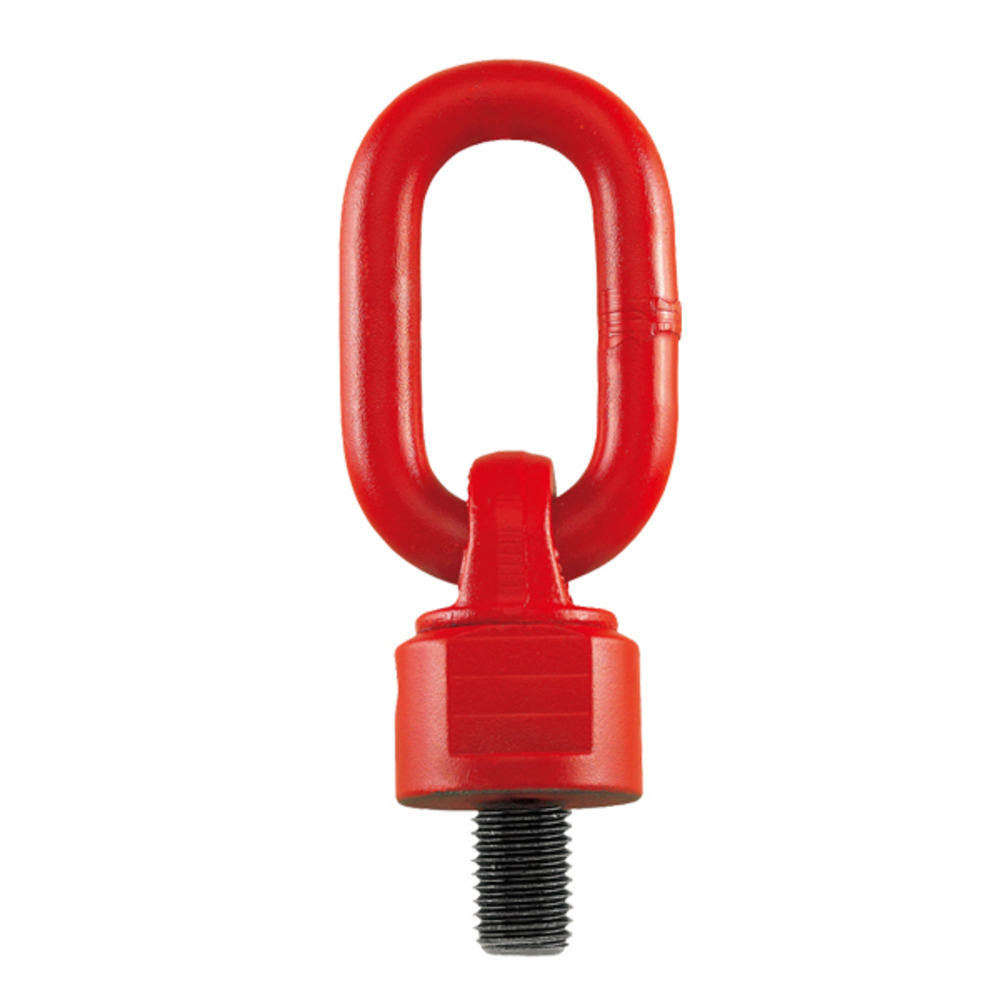

ANNEAU DE LEVAGE M24x30 ARTICULÉ CMU 3,15 T A ÉMERILLON GRADE80 LEVAC - 50-800N
Référence : L02350800N
Découvrez ANNEAU DE LEVAGE M24x30 ARTICULÉ CMU 3,15 T A ÉMERILLON GRADE80 LEVAC - 50-800N disponible à l'achat
- Matière dominante: acier grade-80
- Diamètre filetage: 24 mm
- Capacité maximale: 3150 kg
- Anneau orientable à 360º
- Assemblé avec des billes pour facilité d'orientation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Anneau de levage m24x30 articulé cmu 3,15 t a émerillon grade-80.
Anneau de levage articulé à émérillon
GRADE 80
Généralement utilisé pour tourner ou basculer de lourdes charges ; orientable sous charge
- Coefficient de sécurité 1/4 dans toutes les directions de charge
- Conçu, testé, certifié selon normes GM-MO 1504 et EN 1677
- Assemblé avec des billes afin de faciliter l’orientation de la charge
Anneau à auto-alignement basculant à 180° / Orientable à 360°
Caractéristiques principales :
- Coefficient de sécurité 1/4 dans toutes les directions de charge.
- Conforme, testé et certifié selon les normes GS-OA 1504 et EN 1677.
- Matière dominante : acier grade 80.
- Filetage M24 avec dimension de filetage 30 mm.
- Capacité maximale d’utilisation (CMU) : 3150 kg en charge à 90° sur un brin, 6300 kg en charge verticale (1 brin vertical).
- Poids de l’anneau : 1,63 kg.
- Dimensions principales pour M24 : longueur L = 30 mm, largeur a x c = 40 x 82 mm, hauteur b = 18 mm, largeur clé SW = 48 mm.
Performances :
- CMU variable selon le diamètre du filetage, avec des valeurs détaillées pour différents modèles allant de M10 à M64.
- Capacité de levage adaptée pour charges à 90° sur un ou deux brins, ainsi que pour charges verticales.
- Tolérances dimensionnelles indiquées, susceptibles de varier légèrement selon la production.
Avantages produit :
- Permet un basculement et une rotation aisée sous charge, améliorant la sécurité et la maniabilité lors des opérations de levage.
- Auto-alignement grâce à la conception articulée à émerillon.
- Haute résistance mécanique garantie par l’acier grade 80.
- Normes et certifications assurant la conformité aux exigences de sécurité européennes.
Conditions d’utilisation :
- Utilisation recommandée dans le cadre de levage industriel pour charges lourdes nécessitant rotation et basculement.
- Respect des coefficients de sécurité et des normes en vigueur impératifs pour garantir la sécurité.
Conditionnement, stockage et conservation :
- Non spécifiés dans le document, mais le produit doit être stocké dans un environnement sec et protégé de la corrosion pour maintenir ses propriétés mécaniques.
Cette fiche produit assure une information complète et technique pour l’utilisation sécurisée et efficace de l’anneau de levage articulé à émerillon Grade 80, référence 50-800.
Matière dominante: acier grade-80
Diamètre filetage (mm): 24
CMU (kg): 3150
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les capacités maximales de charge de cet anneau de levage articulé ?
La capacité maximale d’utilisation (CMU) est de 3150 kg pour une charge à 90° sur un brin et peut atteindre 6300 kg en charge verticale sur un brin. Ces valeurs sont garanties pour un filetage M24 avec un diamètre de 30 mm.
Comment cet anneau facilite-t-il l’orientation de la charge lors du levage ?
L’anneau est articulé à émerillon et assemblé avec des billes, ce qui permet un auto-alignement basculant à 180° et une rotation orientable à 360° sous charge. Cette conception assure une meilleure maniabilité et sécurité lors des opérations de levage.
Quelles normes garantissent la sécurité et la conformité de ce produit ?
Ce produit est conçu, testé et certifié selon les normes GS-OA 1504 et EN 1677, assurant un coefficient de sécurité de 1/4 dans toutes les directions de charge, conformément aux exigences européennes pour les équipements de levage.
Quels sont les matériaux utilisés pour cet anneau de levage ?
L’anneau est fabriqué en acier grade 80, un matériau assurant une haute résistance mécanique adaptée aux charges lourdes et aux contraintes de levage industriel.
Comment les dimensions de l’anneau influencent-elles son utilisation ?
Le filetage est de type M24 avec une longueur de 30 mm, et les dimensions principales (largeur, hauteur, clé) sont spécifiées pour garantir une compatibilité et une fixation sécurisée. Ces dimensions sont essentielles pour assurer la bonne adaptation de l’anneau aux équipements de levage.
