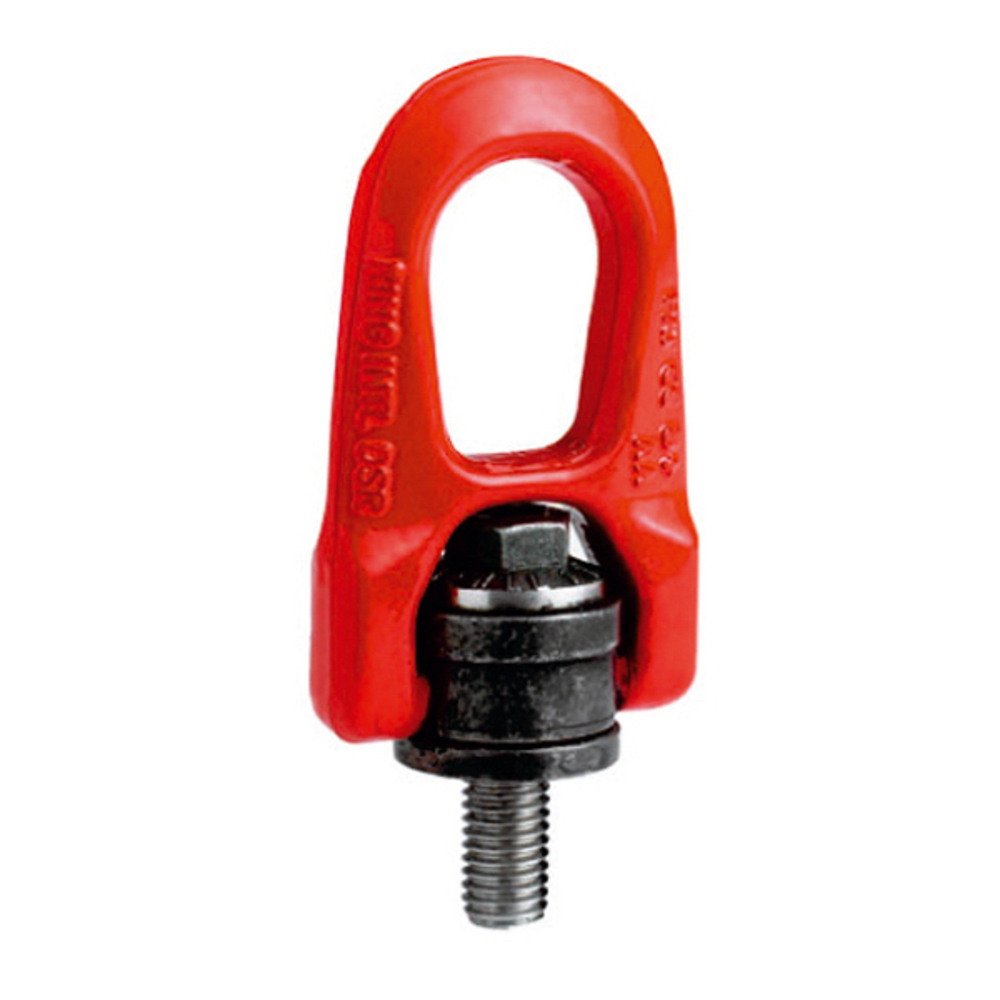

ANNEAU DE LEVAGE M30 ARTICULÉ CMU 6,3 T A ÉMERILLON ACIER H.R. LEVAC - 5011J
Référence : L0235011J
Découvrez ANNEAU DE LEVAGE M30 ARTICULÉ CMU 6,3 T A ÉMERILLON ACIER H.R. LEVAC - 5011J disponible à l'achat
- Capacité maximale d'utilisation de 6,3 tonnes
- Acier haute résistance pour une grande robustesse
- Émerillon intégré pour une rotation fluide
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L'anneau de levage M30 articulé LEVAC, avec une capacité maximale d'utilisation (CMU) de 6,3 tonnes, est conçu en acier haute résistance pour garantir robustesse et sécurité. Son émerillon intégré permet une rotation fluide, facilitant les manœuvres de levage. Idéal pour les charges lourdes, il assure une fixation fiable et une grande polyvalence d’utilisation.
Caractéristiques techniques principales :
- Coefficient de sécurité 1/5 conforme à la norme EN 1677-1.
- CMU selon le type de levage :
- 1 brin à 90° : 6300 kg
- 1 brin vertical : 4000 kg
- 2 brins à 90° : 12600 kg
- Filetage M30, longueur filetée 45 mm.
- Dimensions (en mm) : A = 60,5, B = 59, C x H = 85 x 60, D = 25, E = 119, F = 20, G = 60.
- Poids : 3,10 kg.
- Clé de serrage : 32 mm.
Fonctionnement et avantages :
- Double articulation pour un alignement parfait de l’anneau dans toutes les directions, facilitant l’usage avec une élingue.
- Rotation fluide grâce à l’émerillon intégré, ce qui améliore la sécurité et la maniabilité des charges lourdes.
- Permet une répartition homogène de la charge, limitant les efforts concentrés.
Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
- Respecte la norme EN 1677-1 pour les anneaux de levage.
Conditionnement et stockage :
- Le produit doit être stocké dans un environnement sec et à l’abri des agressions mécaniques pour préserver ses propriétés mécaniques.
Utilisations recommandées :
- Levage et manutention de charges lourdes dans l’industrie et le BTP.
- Compatible avec différents types d’élingues et systèmes de levage.
En option, la référence 5012 propose un modèle avec centrage (épaulement) augmentant la résistance de l’axe lorsque l’anneau est fixé latéralement, avec les mêmes capacités de rotation et d’articulation.
Cette fiche produit garantit un équipement robuste, sûr et performant pour les opérations de levage exigeantes.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les capacités maximales d’utilisation (CMU) de cet anneau de levage M30 articulé ?
La CMU varie selon le type de levage : 6 300 kg pour un brin à 90°, 4 000 kg pour un brin vertical, et 12 600 kg pour deux brins à 90°. Ces valeurs sont conformes à la norme EN 1677-1 avec un coefficient de sécurité de 1/5.
Comment fonctionne l’articulation et la rotation de cet anneau de levage ?
L’anneau intègre une double articulation permettant un pivotement à 180° et un émerillon assurant une rotation à 360°. Cela garantit un alignement parfait de l’anneau et une répartition homogène de la charge dans toutes les directions.
Quels sont les matériaux et caractéristiques techniques clés de ce produit ?
Il est fabriqué en acier haute résistance (H.R.) avec un filetage M30 de 45 mm de longueur. Le poids de l’anneau est de 3,10 kg et la clé de serrage recommandée est de 32 mm.
Quelles normes et certifications ce produit respecte-t-il ?
Ce produit est conforme à la directive européenne 2006/42/CE relative aux équipements de levage et respecte la norme EN 1677-1 applicable aux anneaux de levage.
Dans quels contextes professionnels cet anneau de levage est-il le plus adapté ?
Il convient pour le levage et la manutention de charges lourdes dans l’industrie et le bâtiment, compatible avec différents types d’élingues et systèmes de levage. Son émerillon facilite les manœuvres et améliore la sécurité lors de l’utilisation.
