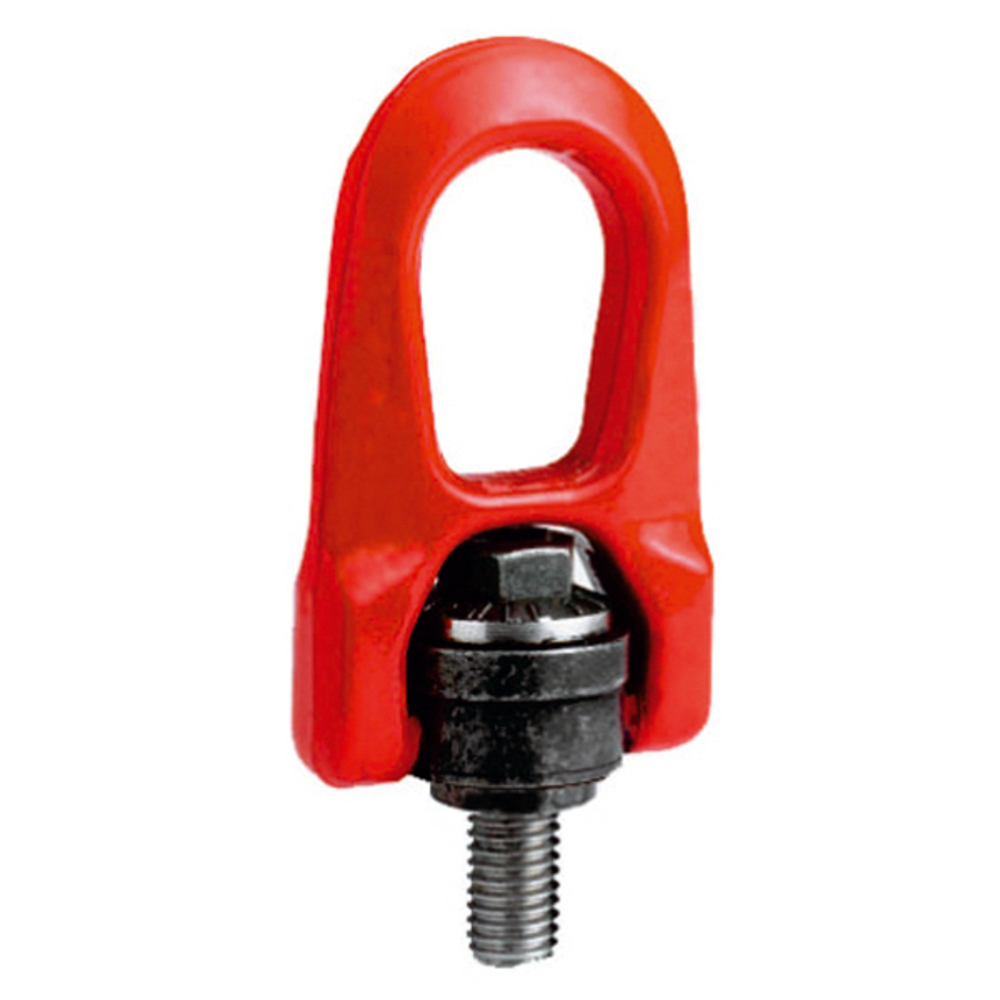

ANNEAU DE LEVAGE M30 ARTICULÉ CMU 6,3 T A ÉMERILLON ACIER H.R. LEVAC - 5012J
Référence : L0235012J
Découvrez ANNEAU DE LEVAGE M30 ARTICULÉ CMU 6,3 T A ÉMERILLON ACIER H.R. LEVAC - 5012J disponible à l'achat
- Capacité maximale de levage 6,3 tonnes
- Acier haute résistance pour une grande robustesse
- Émerillon pour une rotation fluide et sécurisée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’anneau de levage M30 articulé LEVAC, en acier haute résistance, offre une capacité maximale d’utilisation (CMU) de 6,3 tonnes. Équipé d’un émerillon, il permet une rotation fluide pour un levage sécurisé et polyvalent. Conçu pour faciliter les opérations de manutention lourde, cet anneau allie robustesse et flexibilité pour répondre aux exigences industrielles les plus strictes.
Ce produit est conforme à la norme EN 1677-1 et répond aux exigences de sécurité avec un coefficient de sécurité de 5. Il est certifié comme équipement de levage selon la directive 2006/42/CE.
Caractéristiques techniques principales pour la référence 5009 (M30) :
- CMU 1 brin à 90° : 4000 kg
- CMU 1 brin vertical : 6000 kg
- CMU 2 brins à 90° : 8800 kg
- Filetage : M30
- Dimensions principales :
- A = 60,5 mm
- B = 59 mm
- C x H = 85 x 60 mm
- D = 25 mm
- E = 45 mm
- F = 20 mm
- G = 60 mm
- Poids : 3,10 kg
- Clé de serrage : 32 mm
Le fonctionnement repose sur la rotation libre à 360° de l’émerillon combinée à une articulation pivotante à 180°, ce qui permet d’adapter l’anneau à toutes les directions de traction sans compromettre la sécurité ni l’intégrité de la charge.
Un modèle optionnel avec centrage (réf 5012) est disponible sur demande, offrant une résistance accrue grâce à un épaulement qui améliore la fixation latérale et la stabilité de l’anneau.
Avantages produit :
- Grande capacité de levage jusqu’à 6,3 tonnes
- Rotation et articulation permettant une manipulation aisée et sécurisée
- Répartition homogène de la charge pour une sécurité optimale
- Construction robuste en acier haute résistance
- Conforme aux normes européennes en vigueur
Conditions d’utilisation et recommandations :
- Utiliser dans le respect du coefficient de sécurité 1/5
- Vérifier l’état de l’anneau avant chaque utilisation
- Préférer le modèle avec centrage pour des fixations latérales renforcées
- Respecter les dimensions et les couples de serrage indiqués pour le montage
Conditionnement, stockage et conservation :
- Stocker dans un endroit sec et propre pour éviter la corrosion
- Protéger des chocs et des déformations mécaniques
- Maintenir la propreté des filets et des articulations pour garantir leur bon fonctionnement
Cet anneau de levage est destiné aux opérations industrielles exigeantes, notamment pour la manutention de charges lourdes dans des environnements où la sécurité et la flexibilité sont primordiales.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les capacités maximales de levage de cet anneau articulé M30 ?
L’anneau de levage M30 articulé LEVAC offre une capacité maximale d’utilisation (CMU) de 6,3 tonnes en levage vertical. La CMU varie selon l’angle et le nombre de brins : 4 tonnes pour un brin à 90°, 6 tonnes en levage vertical et jusqu’à 8,8 tonnes pour deux brins à 90°.
Comment fonctionne le système d’articulation et de rotation de cet anneau ?
Il combine une rotation libre à 360° grâce à l’émerillon et une articulation pivotante à 180°, permettant une adaptation de l’anneau à toutes les directions de traction. Ce double mouvement assure un alignement parfait et une répartition homogène de la charge.
Quelles normes et certifications garantissent la sécurité de ce produit ?
L’anneau est conforme à la norme EN 1677-1 et certifié selon la directive européenne 2006/42/CE relative aux équipements de levage. Il respecte un coefficient de sécurité 1/5, garantissant la fiabilité dans les conditions d’utilisation prévues.
Quels sont les avantages du modèle avec centrage disponible en option ?
Le modèle avec centrage (réf 5012) améliore la fixation latérale et la stabilité grâce à un épaulement renforcé. Cette option augmente la résistance de l’anneau lorsqu’il est fixé latéralement sur la pièce à lever.
Quels sont les points essentiels à vérifier avant l’utilisation sur chantier ?
Il est impératif de contrôler l’état général de l’anneau avant chaque utilisation, notamment la propreté des filets et des articulations. Le respect des couples de serrage indiqués et des dimensions de montage est également crucial pour garantir la sécurité et la performance.
