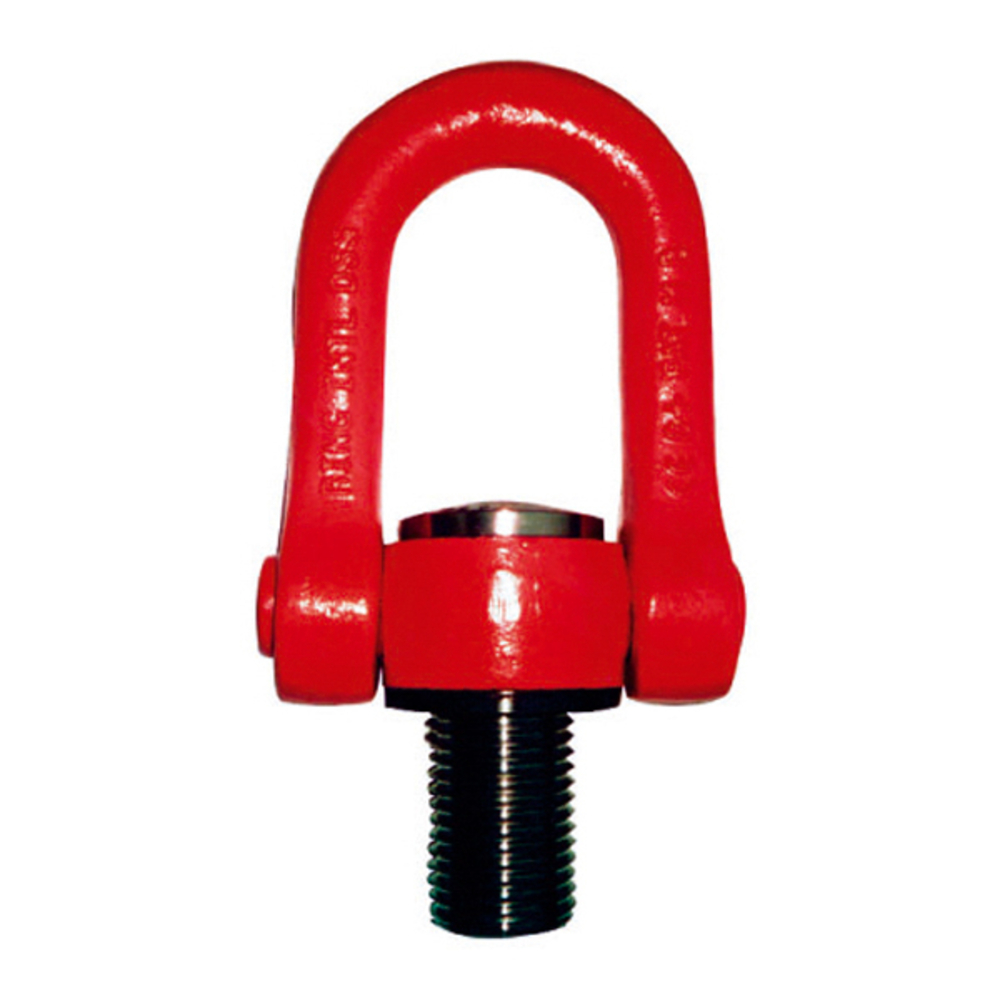

ANNEAU DE LEVAGE M30 ARTICULÉ CMU 7,7 T A ÉMERILLON ACIER H.R. LEVAC - 5010H
Référence : L0235010H
Découvrez ANNEAU DE LEVAGE M30 ARTICULÉ CMU 7,7 T A ÉMERILLON ACIER H.R. LEVAC - 5010H disponible à l'achat
- Capacité maximale de levage 7,7 tonnes
- Acier haute résistance pour plus de robustesse
- Émerillon intégré pour rotation fluide
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’anneau de levage M30 articulé LEVAC, d’une capacité maximale d’utilisation (CMU) de 7,7 tonnes, est conçu en acier haute résistance pour garantir robustesse et sécurité lors des opérations de levage. Son émerillon intégré permet une rotation fluide, facilitant la manipulation des charges lourdes tout en réduisant les risques de torsion. Un équipement fiable pour les applications industrielles exigeantes.
Caractéristiques techniques principales :
- Filetage : M30
- CMU 1 brin à 90° : 7 700 kg
- CMU 1 brin vertical : 14 000 kg
- CMU 2 brins à 90° : 15 400 kg
- Dimensions principales (en mm) : C=98, D=73, L1=45, G=33, L=149
- Poids : 5,5 kg
L’anneau est conforme aux exigences CE pour les équipements de levage selon la directive 2006/42/CE.
Un autre modèle d’anneau de levage articulé à émerillon à étrier (réf. 50-806) est également présenté, avec des capacités allant jusqu’à 25 tonnes et un coefficient de sécurité de 1/4 dans toutes les directions de charge. Ce modèle est testé, certifié selon les normes GS-OA 15-04 et EN 1677, et permet une orientation à 360° grâce à une vis imperdable. Il est idéal pour les angles à 90°.
Avantages :
- Rotation fluide à 360° et pivotement à 180° pour une meilleure maniabilité
- Forte capacité de levage avec sécurité renforcée
- Construction en acier haute résistance pour une durabilité accrue
- Conformité aux normes européennes assurant la fiabilité et la sécurité
Ce produit s’adresse aux applications industrielles exigeantes nécessitant un levage sûr et efficace de charges lourdes. Il est recommandé pour les opérations où la rotation et la flexibilité du point de levage sont essentielles.
Le conditionnement, le stockage et les recommandations d’utilisation ne sont pas spécifiquement mentionnés dans le document fourni.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité maximale d’utilisation (CMU) de l’anneau de levage M30 articulé LEVAC ?
L’anneau de levage M30 articulé LEVAC supporte une CMU de 7,7 tonnes pour un brin à 90° et jusqu’à 14 tonnes en levage vertical. Pour deux brins à 90°, la CMU atteint 15,4 tonnes. Ces valeurs sont conformes à la norme EN 1677-1 avec un coefficient de sécurité de 1/5.
Quels sont les avantages techniques de l’émerillon intégré sur cet anneau de levage ?
L’émerillon permet une rotation à 360° et un pivotement à 180°, ce qui facilite la manipulation des charges en réduisant les risques de torsion. Cette articulation améliore la maniabilité lors des opérations de levage.
Quels matériaux et normes garantissent la sécurité et la robustesse de cet anneau ?
L’anneau est fabriqué en acier haute résistance avec un filetage ISO. Il respecte la directive européenne 2006/42/CE pour les équipements de levage et la norme EN 1677-1, assurant ainsi la fiabilité et la sécurité en usage industriel.
Quelles sont les dimensions principales et le poids de cet anneau de levage ?
Les dimensions clés sont : C = 98 mm, D = 73 mm, L1 = 45 mm, G = 33 mm, L = 149 mm. Le poids total de l’anneau est de 5,5 kg, ce qui facilite son intégration dans les équipements de levage sans alourdir la charge.
Comment cet anneau répond-il aux contraintes de rotation et de flexibilité sur le chantier ?
Grâce à son émerillon articulé, l’anneau offre une rotation complète à 360° et un pivotement à 180°, permettant d’adapter facilement l’orientation de la charge. Cela réduit les efforts de torsion et facilite les manœuvres dans des espaces restreints ou avec des charges lourdes.
