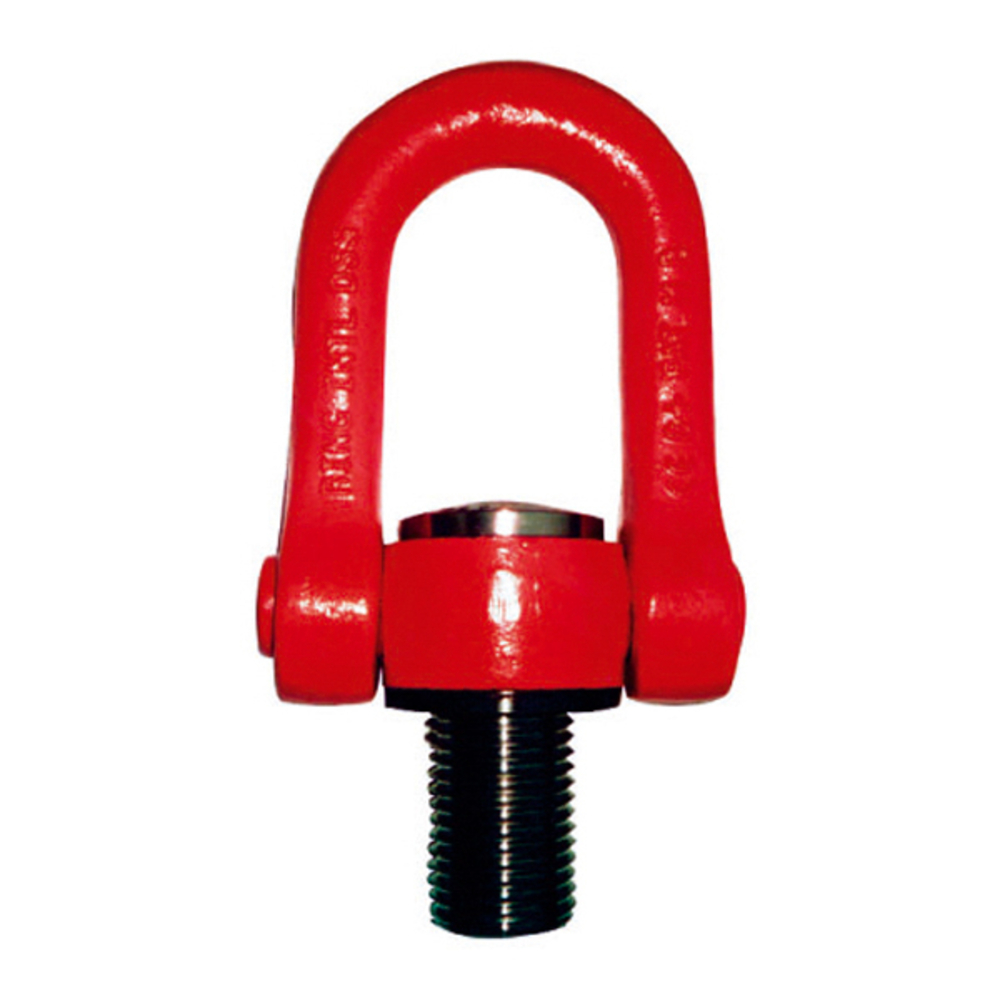

ANNEAU DE LEVAGE M33 ARTICULÉ CMU 8,5 T A ÉMERILLON ACIER H.R. LEVAC - 5010J
Référence : L0235010J
Découvrez ANNEAU DE LEVAGE M33 ARTICULÉ CMU 8,5 T A ÉMERILLON ACIER H.R. LEVAC - 5010J disponible à l'achat
- Capacité maximale de levage de 8,5 tonnes
- Acier haute résistance pour une grande robustesse
- Émerillon intégré pour une rotation facilitée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’anneau de levage M33 articulé LEVAC, en acier haute résistance, offre une capacité maximale d’utilisation (CMU) de 8,5 tonnes. Équipé d’un émerillon, il permet une rotation facilitée pour un levage sécurisé et polyvalent. Conçu pour des applications exigeantes, cet anneau assure robustesse et fiabilité lors de la manipulation de charges lourdes.
Caractéristiques techniques principales :
- Coefficient de sécurité 1/5 pour l’anneau articulé et 1/4 pour l’émerillon à étrier, garantissant une grande fiabilité dans toutes les directions de charge.
- CMU selon différents types de levage (1 brin à 90°, 1 brin vertical, 2 brins à 90°), avec des valeurs précises selon le diamètre de filetage M33 :
- 1 brin à 90° : 8 500 kg
- 1 brin vertical : 14 500 kg
- 2 brins à 90° : 17 000 kg
- Dimensions détaillées (en mm) :
- Diamètre filetage M33
- C = 98, D = 73, L1 = 50, G = 33, L = 149
- Poids : 5,5 kg
L’émerillon à étrier (réf. 50-806) est conçu, testé et certifié selon les normes GS-OA 15-04 et EN 1677, avec un grade 100 et une vis imperdable. Il est idéal pour les angles à 90° et permet une rotation orientable à 360°. Les dimensions et capacités varient selon le modèle, avec des CMU allant de 300 kg à 20 000 kg selon le diamètre de filetage.
Avantages produit :
- Grande robustesse et fiabilité grâce à l’acier haute résistance.
- Rotation facilitée grâce à l’émerillon, permettant une manipulation sécurisée et polyvalente.
- Conformité aux normes européennes strictes (EN 1677-1, GS-OA 15-04, directive 2006/42/CE).
- Coefficient de sécurité élevé adapté aux charges lourdes dans toutes les directions.
Conditions d’utilisation et recommandations :
- Utiliser selon les capacités indiquées et respecter les angles de levage recommandés.
- Vérifier l’état général avant chaque utilisation.
- Stocker dans un environnement sec pour éviter la corrosion.
Ce produit est conditionné et prêt à être intégré dans des systèmes de levage professionnels nécessitant une sécurité optimale et une grande flexibilité d’utilisation.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les capacités maximales d’utilisation (CMU) de l’anneau de levage M33 articulé LEVAC ?
L’anneau de levage M33 articulé offre une CMU de 8,5 tonnes pour un levage à 1 brin à 90°, 14,5 tonnes en levage vertical à 1 brin, et 17 tonnes pour un levage à 2 brins à 90°. Ces valeurs sont conformes aux normes EN 1677-1 et garantissent une utilisation sécurisée selon le type de levage.
Comment l’émerillon à étrier améliore-t-il la maniabilité de l’anneau de levage ?
L’émerillon à étrier intégré permet une rotation à 360°, facilitant l’orientation de la charge lors des opérations de levage. Il est conçu et certifié selon les normes GS-OA 15-04 et EN 1677, avec une vis imperdable pour garantir la sécurité et la polyvalence du dispositif.
Quels coefficients de sécurité sont appliqués à l’anneau articulé et à l’émerillon ?
Le coefficient de sécurité est de 1/5 pour l’anneau articulé et de 1/4 pour l’émerillon à étrier. Ces coefficients assurent une grande fiabilité dans toutes les directions de charge conformément aux exigences des normes européennes.
Quelles sont les dimensions principales et le poids de cet anneau de levage ?
L’anneau de levage M33 a un diamètre de filetage de 33 mm, avec des dimensions C = 98 mm, D = 73 mm, L1 = 50 mm, G = 33 mm, et une longueur totale L = 149 mm. Son poids est de 5,5 kg, ce qui facilite son intégration dans des systèmes de levage professionnels.
Quelles sont les recommandations d’utilisation pour garantir la sécurité lors du levage ?
Il est impératif de respecter les capacités maximales indiquées et les angles de levage recommandés. L’état général de l’anneau doit être vérifié avant chaque utilisation et le produit doit être stocké dans un environnement sec pour éviter la corrosion.
