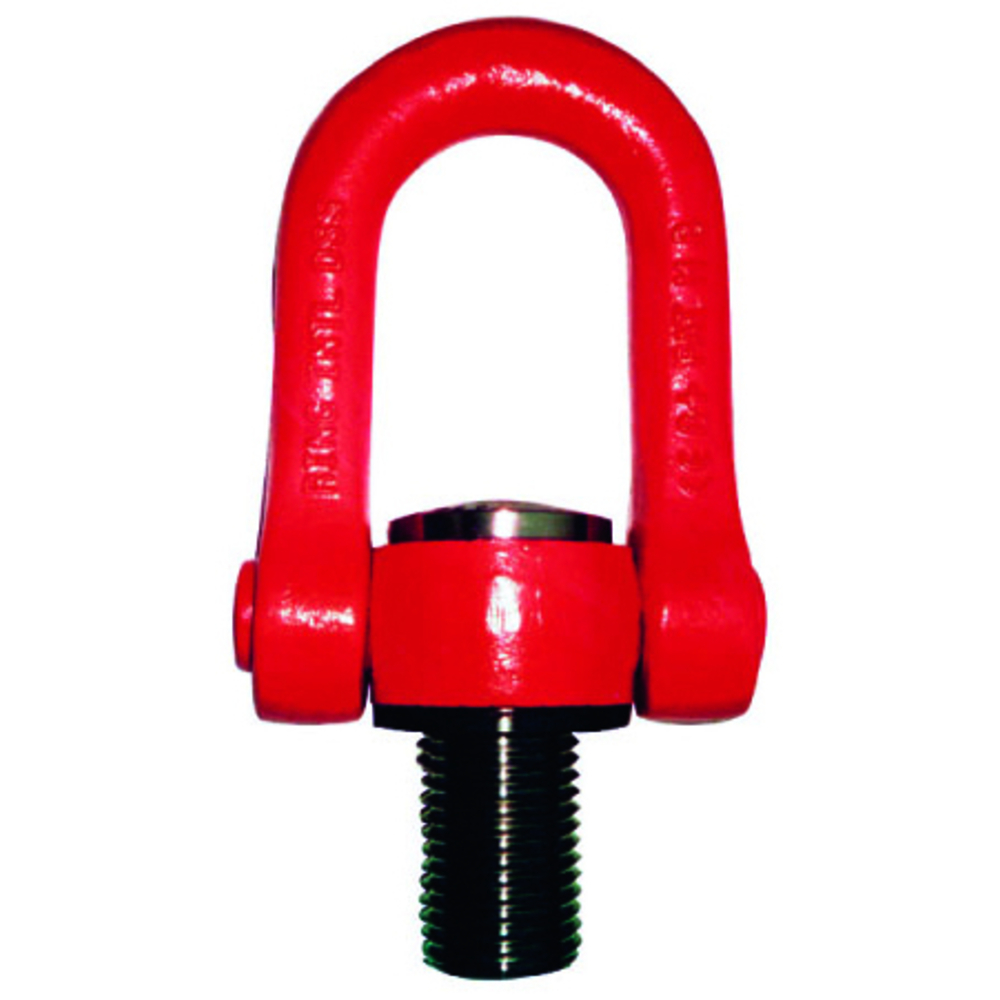

Anneau de levage m36 articulé cmu 11 t a émerillon acier h.r. LEVAC - 5010K
Référence : L0235010K
Découvrez Anneau de levage m36 articulé cmu 11 t a émerillon acier h.r. LEVAC - 5010K disponible à l'achat
- Acier haute résistance pour des charges élevées jusqu'à 11 t
- Rotation à 360° et pivotement à 180° pour une maniabilité optimale
- Filetage ISO pour une compatibilité maximale
- Coefficient de sécurité de 1/5 jusqu'au M42
- Conçu pour un levage efficace et sécurisé des charges lourdes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Anneau de levage m36 articulé cmu 11 t a émerillon acier h.r..
Acier haute résistance pour fortes charges
Rotation à 360° / Pivotant à 180°
Coefficient de sécurité :
- 1/5 jusqu'au M42
- 1/4 à partir du M45
Filetage ISO
Caractéristiques principales :
- Rotation à 360° et pivotement à 180°, permettant une orientation optimale lors des opérations de levage.
- Coefficient de sécurité de 1/5 jusqu’au diamètre M42, conforme à la norme EN 1677-1.
- Dimensions principales : hauteur (H) 98 mm, largeur (C) 73 mm, longueur totale (L) 149 mm.
- Poids de l’anneau : 5,5 kg.
- Conforme aux exigences de la directive européenne 2006/42/CE relative aux équipements de levage.
- Usage recommandé pour levage avec charges importantes, garantissant robustesse et sécurité.
Performances selon les configurations de levage (extraits du tableau) :
- CMU 1 brin à 90° : 11000 kg
- CMU 1 brin vertical : 15000 kg
- CMU 2 brins à 90° : 22000 kg
Avantages :
- Acier haute résistance assurant durabilité et résistance aux contraintes élevées.
- Assemblage avec bille pour faciliter l’orientation de la charge.
- Adapté aux environnements industriels exigeants grâce à ses certifications GS-OA 15-04 et EN 1677.
Conditions d’utilisation et recommandations :
- Respecter les coefficients de sécurité indiqués.
- Utiliser dans les limites de charges spécifiées en fonction du type de levage (vertical ou à angle).
- Vérifier l’état général avant chaque utilisation pour garantir la sécurité.
Conditionnement et conservation :
- Stocker dans un endroit sec et à l’abri des chocs pour préserver les propriétés mécaniques de l’acier.
- Maintenir propre et lubrifié le mécanisme pivotant pour assurer une rotation fluide.
Cette fiche produit assure une parfaite adéquation entre performance, sécurité et maniabilité pour les opérations de levage nécessitant un anneau articulé à émerillon robuste et certifié.
Matière dominante: acier grade-80
Diamètre filetage (mm): 36
CMU (kg): 11000
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les caractéristiques principales de cet anneau de levage articulé à émerillon ?
Il est fabriqué en acier haute résistance grade 80, avec un filetage ISO de diamètre 36 mm et une capacité maximale d’utilisation (CMU) de 11 tonnes. Il permet une rotation à 360° et un pivotement à 180°, facilitant l’orientation de la charge lors des opérations de levage.
Quels coefficients de sécurité sont appliqués pour ce produit ?
Le coefficient de sécurité est de 1/5 pour les diamètres jusqu’au M42, conformément à la norme EN 1677-1, garantissant un usage sécurisé dans les limites spécifiées.
Comment ce produit assure-t-il la sécurité lors du levage de charges lourdes ?
Il est conforme à la directive européenne 2006/42/CE relative aux équipements de levage et aux normes GS-OA 15-04 et EN 1677. Le respect des coefficients de sécurité et des limites de charge indiquées est impératif pour garantir la sécurité.
Quels sont les avantages fonctionnels de la rotation et du pivotement de l’anneau ?
La rotation à 360° et le pivotement à 180° permettent une maniabilité optimale, facilitant l’orientation précise de la charge et évitant les contraintes excessives sur l’équipement et la charge elle-même.
Comment vérifier la compatibilité et l’adéquation de cet anneau de levage avec une application donnée ?
Le filetage ISO garantit une compatibilité maximale avec les équipements standards. Il est important de choisir le modèle en fonction du diamètre de filetage et de la capacité de charge adaptée à l’application, en respectant les limites de CMU selon le type de levage (vertical ou à angle).
