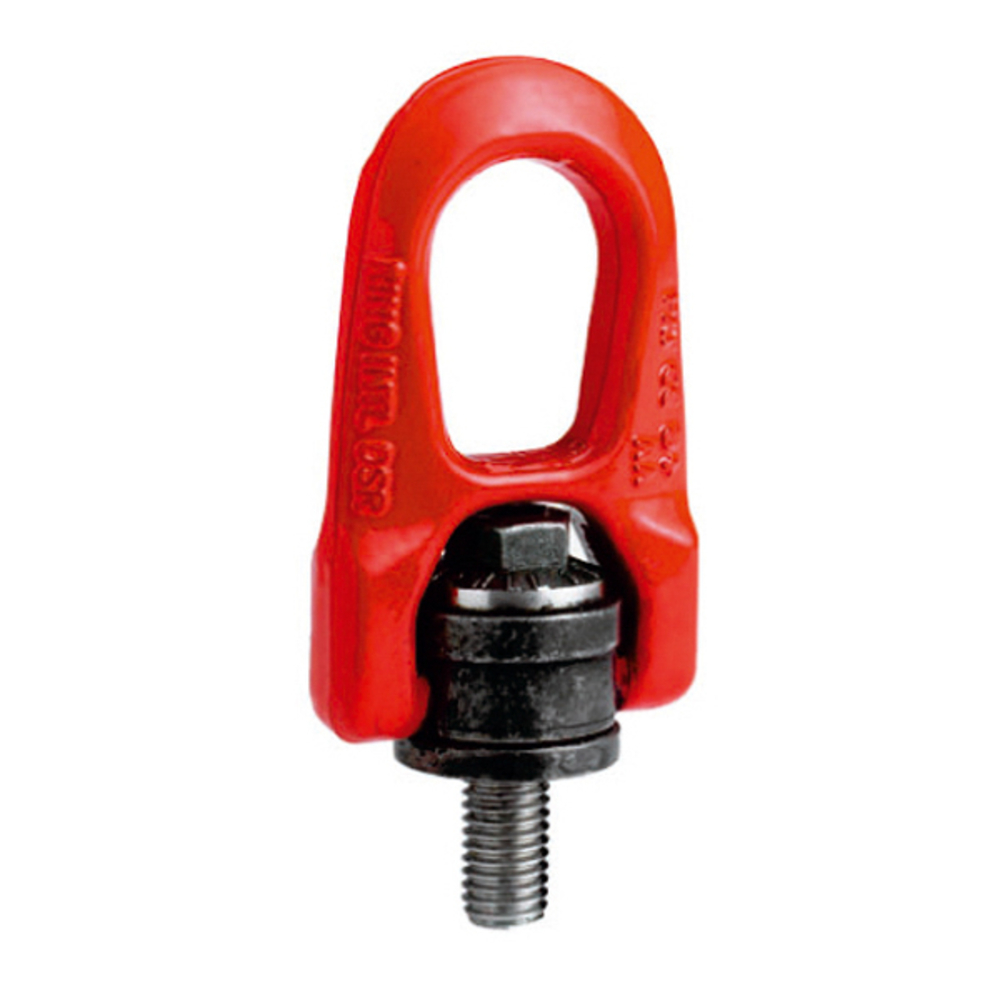

ANNEAU DE LEVAGE M8 ARTICULÉ CMU 0,4 T A ÉMERILLON ACIER H.R. LEVAC - 5011A
Référence : L0235011A
Découvrez ANNEAU DE LEVAGE M8 ARTICULÉ CMU 0,4 T A ÉMERILLON ACIER H.R. LEVAC - 5011A disponible à l'achat
- Capacité maximale de 0,4 tonne
- Acier haute résistance pour une grande durabilité
- Émerillon intégré pour une rotation fluide
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’anneau de levage M8 articulé LEVAC, d’une capacité maximale d’utilisation (CMU) de 0,4 tonne, est conçu en acier haute résistance pour assurer robustesse et durabilité. Son émerillon intégré permet une rotation fluide, facilitant les opérations de levage tout en réduisant les contraintes sur le matériel. Idéal pour des applications exigeantes nécessitant sécurité et fiabilité.
Caractéristiques principales :
- Matériau : acier haute résistance (H.R.)
- Capacité maximale d’utilisation (CMU) : 0,4 tonne (400 kg) pour un brin à 90°, 0,8 tonne (800 kg) en brin vertical, et 1,4 tonne (1400 kg) pour deux brins à 90° (valeurs pour filetage M8)
- Coefficient de sécurité : 1/5
- Rotation à 360° et articulation à 180° pour une parfaite adaptation aux directions de traction
- Emerillon compact assurant une double articulation parfaitement alignée
Dimensions et poids (exemple pour filetage M8) :
- A : 31,5 mm
- B : 32 mm
- C x H : 40 x 29 mm
- D : 11 mm
- E : 54 mm
- F : 9 mm
- G : 30 mm
- Poids : 0,31 kg
Fonctionnement :
L’émerillon intégré permet une rotation complète à 360° et une articulation à 180°, assurant une flexibilité optimale lors des opérations de levage. Cela permet d’éviter les efforts latéraux nuisibles et garantit une meilleure sécurité et longévité de l’équipement.
Usages et applications :
Idéal pour des opérations de levage nécessitant sécurité et fiabilité, notamment dans les secteurs industriels et de la manutention où la charge doit être répartie de manière homogène.
Normes et certifications :
Conforme à la norme EN 1677-1 et certifié Équipement de levage selon la directive 2006/42/CE.
Options :
Modèle avec centrage (réf. 5012) disponible sur demande, offrant une résistance accrue lorsque l’anneau est fixé latéralement sur la pièce à soulever.
Avantages produit :
- Double articulation pour une parfaite alignement
- Rotation et pivotement facilitant les manœuvres
- Construction robuste en acier haute résistance pour une durabilité accrue
- Conception compacte adaptée à divers environnements de levage
Conditionnement, stockage et conservation :
Les recommandations spécifiques ne sont pas mentionnées dans la fiche, mais comme pour tout équipement de levage, il est conseillé de stocker l’anneau dans un endroit sec, à l’abri de la corrosion et de vérifier régulièrement son état avant utilisation.
Cette fiche produit fournit une solution fiable et sécurisée pour les opérations de levage avec une capacité adaptée aux charges légères à moyennes, tout en garantissant une grande maniabilité grâce à son émerillon articulé.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les capacités maximales d’utilisation de cet anneau de levage M8 articulé ?
La capacité maximale d’utilisation (CMU) est de 0,4 tonne (400 kg) pour un brin à 90°, 0,8 tonne (800 kg) en brin vertical, et 1,4 tonne (1400 kg) pour deux brins à 90°. Ces valeurs correspondent au filetage M8 et respectent un coefficient de sécurité de 1/5.
Comment fonctionne l’émerillon intégré sur cet anneau de levage ?
L’émerillon permet une rotation complète à 360° et une articulation à 180°, ce qui facilite la répartition homogène de la charge et réduit les efforts latéraux. Cette double articulation assure un alignement parfait pour une meilleure sécurité et durabilité.
À quelles normes et certifications ce produit répond-il ?
L’anneau de levage est conforme à la norme EN 1677-1 et certifié comme équipement de levage selon la directive 2006/42/CE, garantissant ainsi sa conformité aux exigences de sécurité européennes.
Quels sont les matériaux et caractéristiques techniques principales de cet anneau ?
Il est fabriqué en acier haute résistance (H.R.) pour assurer robustesse et longévité. Sa conception compacte intègre un émerillon compact avec double articulation, et il pèse environ 0,31 kg pour la version M8.
Quels avantages techniques offre la double articulation et la rotation de cet anneau ?
La double articulation permet un pivotement à 180° et une rotation à 360°, ce qui facilite les manœuvres de levage et permet une adaptation optimale aux différentes directions de traction. Cela contribue à réduire les contraintes sur le matériel et à prolonger la durée de vie de l’équipement.
