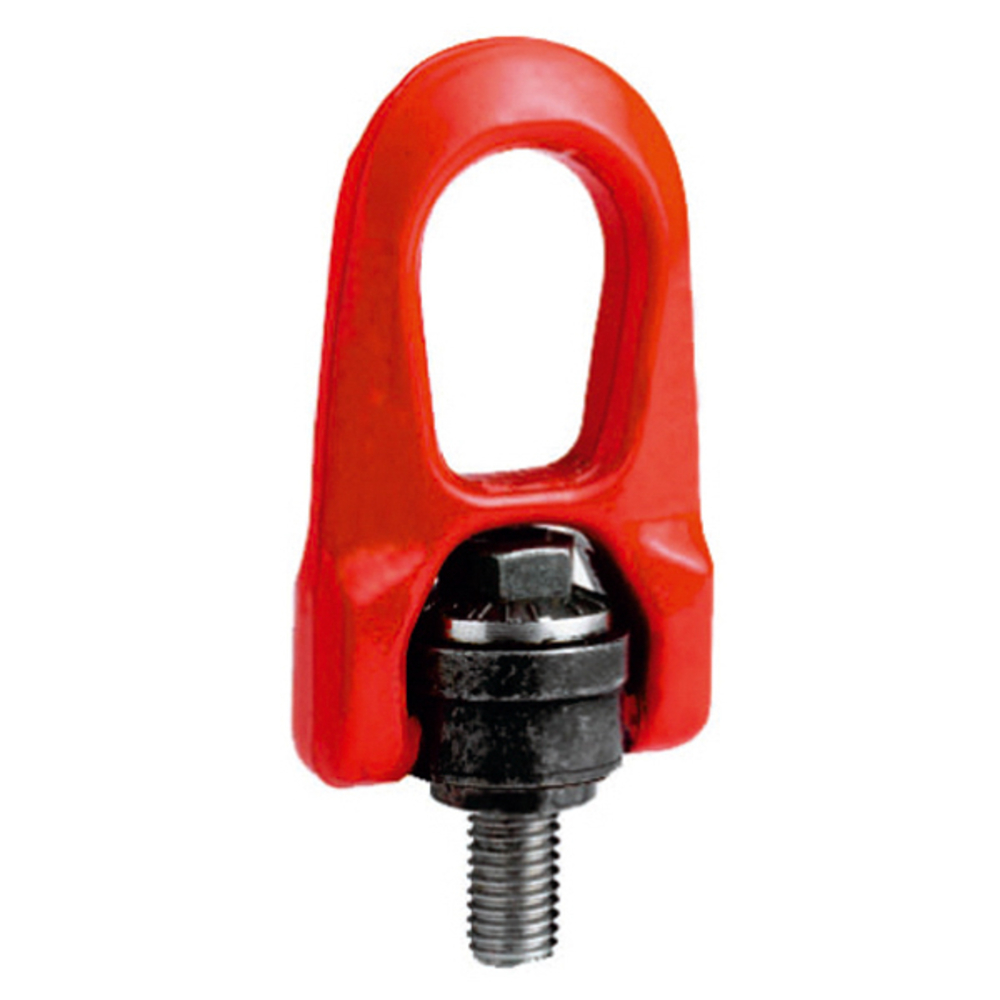

ANNEAU DE LEVAGE M8 ARTICULÉ CMU 0,5 T A ÉMERILLON ACIER H.R. LEVAC - 5012A
Référence : L0235012A
Découvrez ANNEAU DE LEVAGE M8 ARTICULÉ CMU 0,5 T A ÉMERILLON ACIER H.R. LEVAC - 5012A disponible à l'achat
- Capacité maximale de levage 0,5 tonne
- Acier haute résistance pour plus de robustesse
- Émerillon intégré pour rotation fluide
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’anneau de levage M8 articulé LEVAC, d’une capacité maximale d’utilisation (CMU) de 0,5 tonne, est conçu en acier haute résistance pour garantir robustesse et sécurité. Son émerillon intégré permet une rotation fluide, facilitant les opérations de levage et réduisant les contraintes sur les points d’attache. Adapté aux charges légères, il assure une manipulation fiable et précise.
Caractéristiques techniques principales (référence 5009 détaillée dans la fiche produit) :
- Coefficient de sécurité : 1/5
- CMU selon position de la charge :
- 1 brin à 90° : 400 kg pour M8
- 1 brin vertical : 800 kg pour M8
- 2 brins à 90° : 800 kg pour M8
- Filetage disponible : M8, M10, M12, M14, M16, M18, M20, M22, M24, M30
- Dimensions principales pour M8 :
- A : 31,5 mm
- B : 32 mm
- C x H : 40 x 29 mm
- D : 11 mm
- E : 54 mm
- F : 9 mm
- G : 30 mm
- Poids : 0,31 kg
Fonctionnement :
L’anneau articulé à émerillon permet une double articulation, assurant que l’anneau reste parfaitement aligné avec l’élingue, quelle que soit la direction de la charge. Cette conception réduit les contraintes sur les points d’attache et améliore la sécurité lors des levages.
Normes et certifications :
- Conforme à la norme EN 1677-1
- Équipement de levage conforme à la directive 2006/42/CE
Options :
Un modèle avec centrage (réf. 5012) est disponible sur demande, offrant une résistance accrue lorsque l’anneau est fixé latéralement, grâce à un ajout de matière à la base de l’axe.
Avantages produit :
- Rotation complète à 360° avec articulation à 180° pour une grande liberté de mouvement
- Répartition homogène de la charge grâce à la double articulation
- Construction en acier haute résistance pour une durabilité et une sécurité optimales
- Facilité d’utilisation et adaptation aux charges légères jusqu’à 0,5 tonne
Conditionnement et stockage :
Les informations spécifiques sur le conditionnement et le stockage ne sont pas mentionnées dans la fiche.
Recommandations d’utilisation :
Utiliser l’anneau dans le respect des capacités maximales indiquées selon le type de levage (1 brin, 2 brins, position verticale ou à 90°). Vérifier la compatibilité avec les équipements de levage conformément aux normes en vigueur.
Cette fiche produit assure une solution fiable pour les opérations de levage légères nécessitant un anneau articulé compact et robuste avec émerillon intégré.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les critères essentiels pour choisir cet anneau de levage articulé ?
Il faut vérifier la capacité maximale d’utilisation (CMU) adaptée à la charge, ici 0,5 tonne pour le modèle M8. La présence d’une double articulation avec émerillon permettant une rotation à 360° et une articulation à 180° est aussi un critère clé pour assurer une répartition homogène de la charge et réduire les contraintes sur les points d’attache. La conformité à la norme EN 1677-1 et la directive 2006/42/CE garantissent la sécurité du produit.
Comment fonctionne la double articulation avec émerillon intégré ?
La double articulation permet à l’anneau de rester parfaitement aligné avec l’élingue quelle que soit la direction de la charge. L’émerillon intégré assure une rotation fluide à 360°, facilitant la manipulation et réduisant les contraintes sur les points d’attache, ce qui améliore la sécurité lors des opérations de levage.
Quelles sont les limites d’utilisation selon la position de la charge ?
La CMU varie selon la position de la charge : 400 kg pour un brin à 90°, 800 kg pour un brin vertical, et 800 kg pour deux brins à 90° sur le modèle M8. Il est important de respecter ces limites pour garantir la sécurité et la durabilité de l’anneau.
Quelles dimensions et caractéristiques techniques sont importantes pour ce produit ?
Pour le filetage M8, les dimensions principales sont : A = 31,5 mm, B = 32 mm, C x H = 40 x 29 mm, D = 11 mm, E = 54 mm, F = 9 mm, G = 30 mm, avec un poids de 0,31 kg. Le coefficient de sécurité est de 1/5, ce qui correspond aux exigences normatives pour ce type d’équipement.
Dans quels contextes ce produit est-il le plus adapté ?
Ce modèle compact et robuste est adapté aux opérations de levage légères nécessitant une grande liberté de mouvement et une répartition homogène de la charge. Son émerillon à rotation complète et son articulation à 180° facilitent la manipulation dans toutes les directions, ce qui est essentiel pour des interventions précises et sécurisées.
