Anneau de levage orientable M16x80 CMU 1500 kg acier grade 100 LEVAC 50-810D-080
Référence : L02350810D080
Découvrez Anneau de levage orientable M16x80 CMU 1500 kg acier grade 100 LEVAC 50-810D-080 disponible à l'achat
- Anneau orientable à 360° pour une manipulation aisée
- Acier grade 100 garantissant robustesse et durabilité
- Capacité maximale de levage 1500 kg pour charges lourdes
- Coefficient de sécurité 1/4 dans toutes les directions
- Conforme aux normes GS-OA 1504 et EN 1677 avec certification CE
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

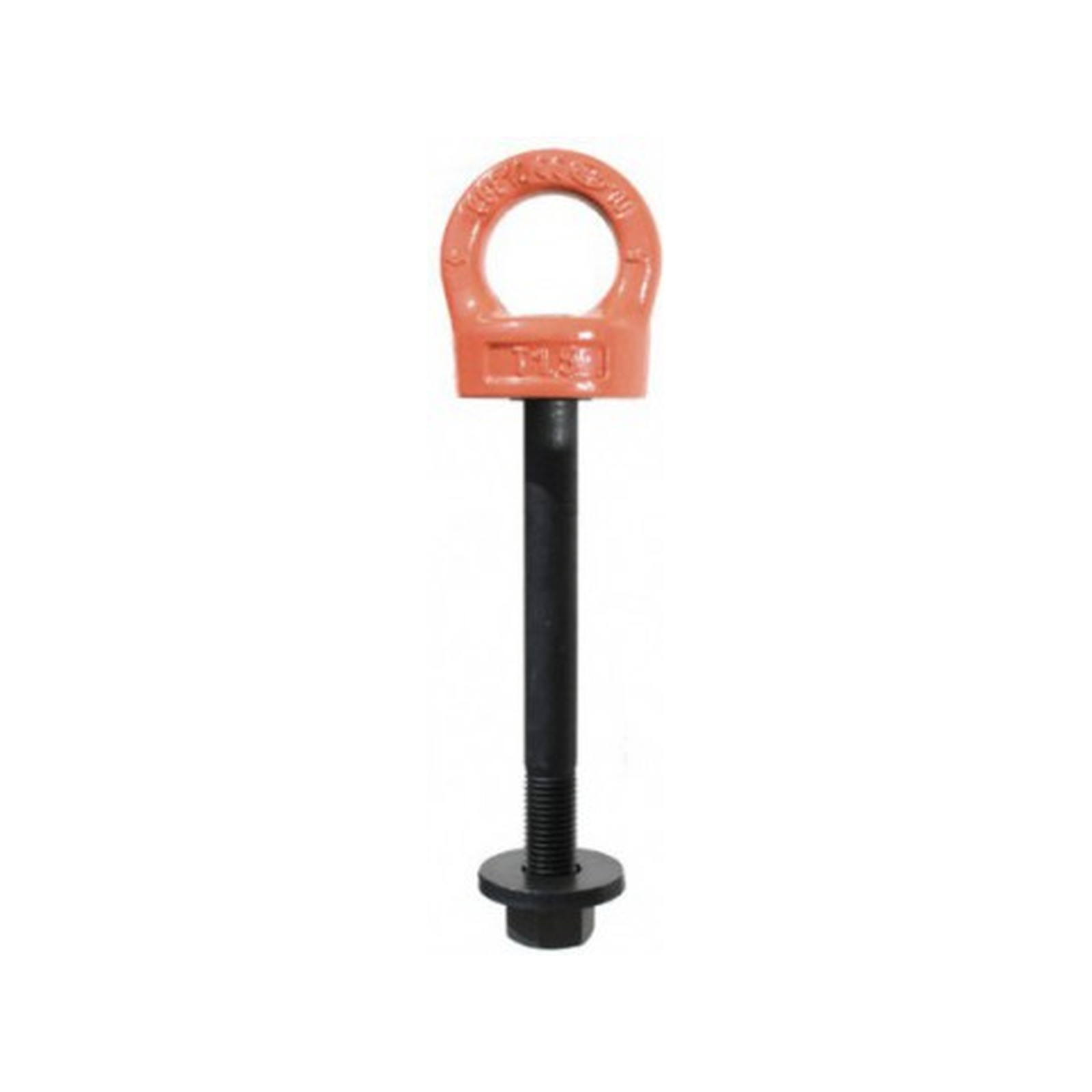

Anneau de levage orientable à 360° conçu pour le levage des charges lourdes.
Ce point d’ancrage est destiné à être utilisé en présence de trous débouchants ou de trous borgnes taraudés.
Il est équipé d’une vis à tête cylindrique à 6 pans creux, dont la longueur est variable selon la norme UNIS931-DIN912.
L’anneau est fabriqué en acier grade 100, garantissant une grande résistance et durabilité.
Le coefficient de sécurité est de 1/4 dans toutes les directions de charge, assurant une sécurité optimale lors de son utilisation.
Il est conforme aux normes GS-OA 1504 et EN 1677, et bénéficie d’une certification CE conformément à la directive 2006/42/CE.
La référence 50-810D-080 présente les caractéristiques techniques suivantes :
- un diamètre de filetage de 16 mm
- une longueur utile de vis de 80 mm
- une capacité maximale d’utilisation (CMU) de 1500 kg en charge un brin à 90°
Les dimensions principales sont précisées dans le tableau technique, notamment :
- A = 59,5 mm
- B = 13 mm
- C = 14,5 mm
- D = 39 mm
- E = 56 mm
- K = 65 mm
- L (longueur utile) = 80 mm
Une rondelle et un contre-écrou sont disponibles en option pour une fixation renforcée.
Ce produit est idéal pour les opérations de levage nécessitant un point d’ancrage fiable, robuste et orientable, facilitant ainsi la manipulation et la sécurité des charges dans divers environnements industriels.
Les dimensions principales sont : A = 59,5 mm, B = 13 mm, C = 14,5 mm, D = 39 mm, E = 56 mm, K = 65 mm, L (longueur utile) = 80 mm. Ce produit est conforme aux normes GS-OA 1504 et EN 1677, et certifié CE selon la directive 2006/42/CE. Une rondelle et un contre-écrou sont disponibles en option pour une fixation renforcée.
Cet anneau orientable facilite la manipulation et la sécurité des charges dans divers environnements industriels, offrant un point d’ancrage fiable, robuste et polyvalent.
- matière dominante : acier grade-100
- diamètre filetage (mm) : 16
- longueur (mm) : 80
- cmu (kg) : 1500
- coefficient de sécurité : 1/4 dans toutes les directions de charge
- normes : GS-OA 1504, EN 1677
- certification : CE directive 2006/42/CE
- vis : tête cylindrique à 6 pans creux, norme UNIS931-DIN912
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
À quels types de trous cet anneau de levage orientable est-il compatible ?
Ce point d’ancrage est conçu pour être utilisé avec des trous débouchants ou des trous borgnes taraudés. Il est équipé d’une vis à tête cylindrique à 6 pans creux conforme à la norme UNIS931-DIN912, garantissant une fixation adaptée à ces types de perçages.
Quelle est la capacité maximale de levage de cet anneau et sous quelles conditions ?
L’anneau de levage a une capacité maximale d’utilisation (CMU) de 1500 kg en charge un brin à 90°. Le coefficient de sécurité est de 1/4 dans toutes les directions de charge, ce qui assure une marge de sécurité lors de son utilisation.
Quelles sont les dimensions principales de cet anneau de levage orientable ?
Les dimensions principales sont : diamètre de filetage 16 mm, longueur utile de vis 80 mm, A = 59,5 mm, B = 13 mm, C = 14,5 mm, D = 39 mm, E = 56 mm, K = 65 mm. Ces mesures permettent de vérifier la compatibilité avec le matériel et l’environnement d’installation.
Ce produit est-il conforme à des normes spécifiques de sécurité et de qualité ?
Oui, il est conforme aux normes GS-OA 1504 et EN 1677, et bénéficie d’une certification CE selon la directive 2006/42/CE. Ces certifications garantissent que le produit répond aux exigences de sécurité pour les équipements de levage.
Peut-on renforcer la fixation de l’anneau de levage ?
Une rondelle et un contre-écrou sont disponibles en option pour renforcer la fixation. Leur utilisation permet d’améliorer la sécurité et la stabilité du point d’ancrage lors des opérations de levage.
