Antenne submersible DD 640Hz Câble de 10m RADIODETECTION - 10/RX-SUBANTENNA-640
Référence : R01210RXSUBANTENNA64
Découvrez Antenne submersible DD 640Hz Câble de 10m RADIODETECTION - 10/RX-SUBANTENNA-640 disponible à l'achat
- Immersion possible jusqu’à 100 m avec étanchéité IP68
- Précision de localisation et profondeur ±5 %
- Compatible avec localisateurs série Precision
- Construction robuste en polypropylène
- Câble submersible de 10 m ou sur mesure
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

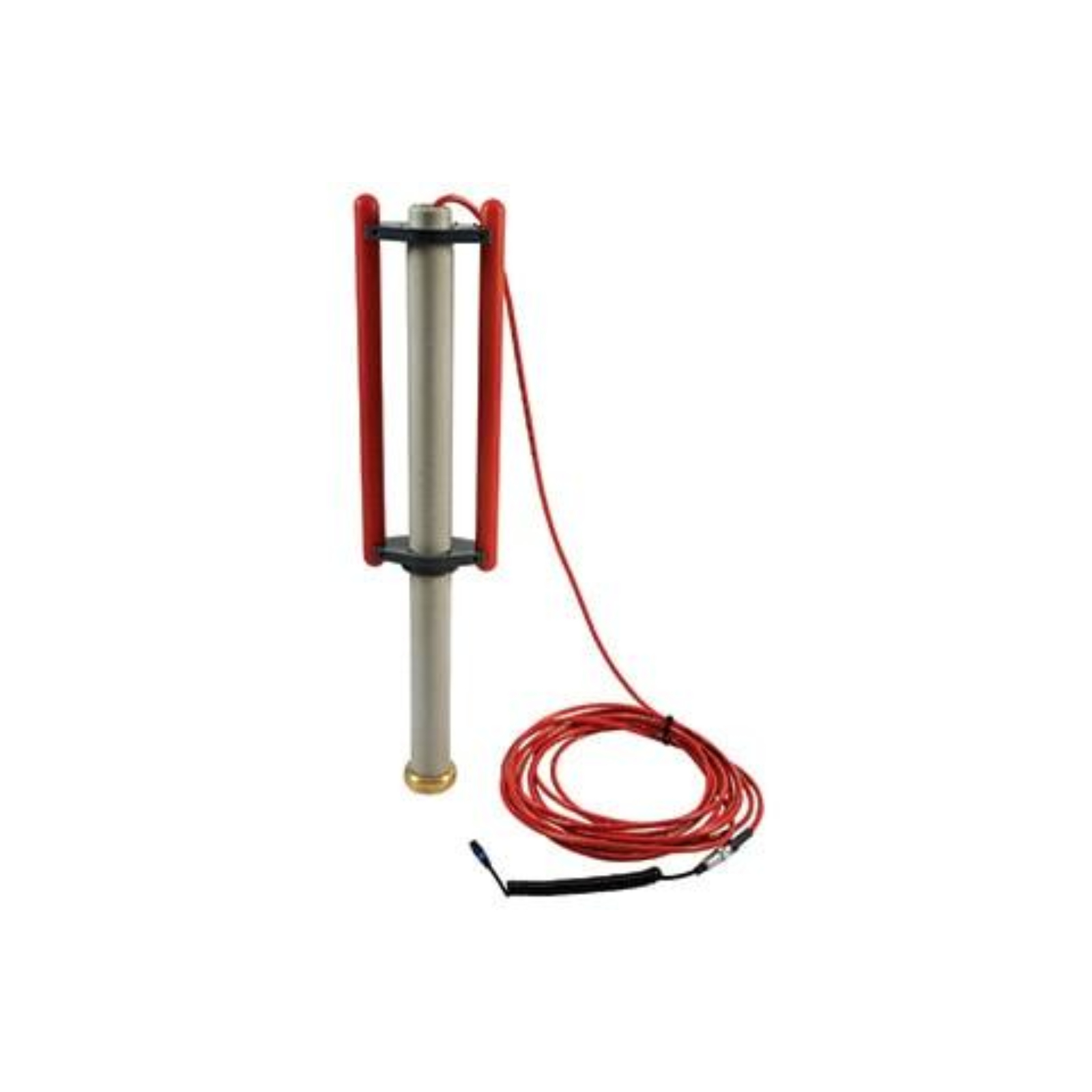

L’antenne submersible DD 640Hz avec câble de 10 mètres est une antenne de profondeur double conçue pour être utilisée avec les localisateurs de la série Precision.
Elle permet de doubler la portée effective de détection en profondeur.
Cette antenne est submersible jusqu’à 100 mètres de profondeur (328 pieds) et possède une flottabilité neutre grâce à un poids en laiton situé à son extrémité inférieure pour assurer sa stabilité.
Le bouton de profondeur du localisateur s’utilise normalement pour la mesure de profondeur.
Le calcul de la profondeur est effectué automatiquement par un affichage à cristaux liquides, tandis que les localisateurs à aiguille nécessitent une estimation manuelle.
L’antenne est fournie avec un câble submersible de 10 mètres (33 pieds), ou d’une longueur spécifiée par le client, ainsi qu’un câble de liaison qui se connecte à la prise accessoire du localisateur.
La plaque d’identification présente le numéro de série de l’antenne, le numéro de série du localisateur Precision utilisé pour le test, ainsi que la fréquence d’étalonnage correspondante.
Elle peut être suspendue à une perche non métallique et immergée jusqu’au fond de la mer ou d’une rivière.
Aucune batterie n’est nécessaire pour son fonctionnement.
La construction est en polypropylène.
Ses dimensions sont de 106 cm de hauteur, 25 cm de largeur et 11 cm de profondeur.
L’antenne pèse 9 kg avec le câble de 10 mètres installé, et son poids d’expédition est de 10 kg.
Le colis mesure 135 cm x 31 cm x 21 cm.
La précision de localisation est de ±5 % de la profondeur.
La précision de profondeur est de ±5 % pour une ligne de 6 mètres ou 20 pieds, et pour une sonde de 15 mètres ou 50 pieds.
La précision du courant est également de ±5 % de la valeur réelle.
Elle fonctionne sur des fréquences typiques de 512 Hz, 640 Hz ou 8 kHz.
L’antenne de recherche est constituée de deux antennes symétriques à double bobinage pour une opération en mode Peak.
La plage de température d’utilisation va de -20 °C à +50 °C.
L’alimentation est fournie par le localisateur via la prise accessoire.
Le câble interconnecté est de type submersible, en longueur standard de 10 mètres ou selon spécification client, avec un poids typique de 130 kg par kilomètre.
L’étanchéité est certifiée IP68, garantissant une immersion jusqu’à 100 mètres de profondeur.
Le produit est conforme à la norme qualité ISO 9001:2015.
Il est compatible avec tout localisateur de la série Precision équipé d’une prise accessoire.
Cette antenne est idéale pour les applications nécessitant une détection précise en milieu subaquatique, avec une robustesse adaptée aux environnements exigeants.
L’antenne est construite en polypropylène, ses dimensions sont de 106 cm de hauteur, 25 cm de largeur et 11 cm de profondeur. Elle pèse 9 kg avec le câble submersible de 10 mètres installé. Le câble, de type submersible, peut être fourni en longueur standard de 10 mètres ou selon spécification client, avec un poids typique de 130 kg par kilomètre.
Le fonctionnement s’appuie sur deux antennes symétriques à double bobinage permettant une opération en mode Peak. L’alimentation est fournie directement par le localisateur via la prise accessoire, sans besoin de batterie. La mesure de profondeur est effectuée automatiquement sur les localisateurs à affichage à cristaux liquides, tandis que les localisateurs à aiguille nécessitent une estimation manuelle.
Les précisions techniques sont les suivantes : précision de localisation de ±5 % de la profondeur, précision de profondeur de ±5 % pour une ligne de 6 mètres ou sonde de 15 mètres, et précision du courant également de ±5 % de la valeur réelle. L’antenne fonctionne sur des fréquences typiques de 512 Hz, 640 Hz ou 8 kHz.
Elle est compatible avec tout localisateur de la série Precision équipé d’une prise accessoire. La plage de température d’utilisation s’étend de -20 °C à +50 °C. La plaque d’identification apposée sur l’antenne indique le numéro de série de l’antenne, celui du localisateur utilisé pour le test ainsi que la fréquence d’étalonnage correspondante.
Cette antenne est idéale pour les applications nécessitant une détection précise en milieu subaquatique, avec une robustesse adaptée aux environnements exigeants. Elle peut être suspendue à une perche non métallique et immergée jusqu’au fond de la mer ou d’une rivière. Le produit est conforme à la norme qualité ISO 9001:2015.
- marque : radiodetection
- référence fournisseur : 10/RX-SUBANTENNA-640
- description : antenne submersible double profondeur
- construction : polypropylène
- dimensions : 106 cm x 25 cm x 11 cm
- poids : 9 kg (câble de 10 m installé)
- précision de localisation : ±5 % de la profondeur
- précision de profondeur : ligne 6 m ±5 %, sonde 15 m ±5 %
- précision du courant : ±5 % de la valeur réelle
- fréquence : 512 Hz, 640 Hz ou 8 kHz (typique)
- antennes de recherche : 2 antennes symétriques à double bobinage pour fonctionnement en mode Peak
- plage de température d’utilisation : -20 °C à +50 °C
- alimentation : fournie par le localisateur via prise accessoire
- câble interconnecté : câble submersible de 10 m ou longueur spécifiée par le client, poids typique 130 kg/km
- étanchéité : immersion jusqu’à 100 m, certification IP68
- contrôle qualité : conforme à la norme ISO 9001:2015
- compatibilité : compatible avec tout localisateur de la série Precision équipé d’une prise accessoire
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Avec quels localisateurs cette antenne est-elle compatible ?
Cette antenne est compatible avec tout localisateur de la série Precision équipé d’une prise accessoire. Elle se connecte directement via cette prise sans nécessiter d’adaptateur supplémentaire.
Quelle est la profondeur maximale d’immersion de cette antenne submersible ?
L’antenne peut être immergée jusqu’à 100 mètres de profondeur, avec une étanchéité certifiée IP68, garantissant une résistance à une immersion prolongée en milieu subaquatique.
Quelles sont les dimensions et le poids de l’antenne avec son câble ?
Elle mesure 106 cm de hauteur, 25 cm de largeur et 11 cm de profondeur. Son poids total avec le câble submersible de 10 mètres installé est de 9 kg.
Comment se fait la mesure de profondeur avec cette antenne ?
La mesure de profondeur s’effectue automatiquement sur les localisateurs à affichage à cristaux liquides en utilisant le bouton de profondeur habituel. Pour les localisateurs à aiguille, la profondeur doit être estimée manuellement.
Quelle précision peut-on attendre pour la localisation et la mesure de profondeur ?
La précision de localisation est de ±5 % de la profondeur. La précision de profondeur est également de ±5 % pour une ligne de 6 mètres ou une sonde de 15 mètres. La mesure du courant est précise à ±5 % de la valeur réelle.
Quels sont les matériaux de construction et les conditions d’utilisation de l’antenne ?
L’antenne est construite en polypropylène, assurant une robustesse adaptée aux environnements exigeants. Elle peut fonctionner dans une plage de température allant de -20 °C à +50 °C.
Le produit nécessite-t-il une alimentation spécifique ?
L’antenne ne nécessite pas de batterie. Elle est alimentée directement par le localisateur via la prise accessoire, ce qui simplifie son utilisation sur le terrain.
