Antenne submersible DD 8kHz Câble de 10m RADIODETECTION - 10/RX-SUBANTENNA-8K
Référence : R01210RXSUBANTENNA8K
Découvrez Antenne submersible DD 8kHz Câble de 10m RADIODETECTION - 10/RX-SUBANTENNA-8K disponible à l'achat
- Submersible jusqu’à 100 mètres avec étanchéité IP68
- Précision de localisation et profondeur ±5 %
- Alimentation directe via localisateur sans batterie
- Construction robuste en polypropylène pour durabilité
- Câble submersible de 10 mètres fourni avec poids neutre
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

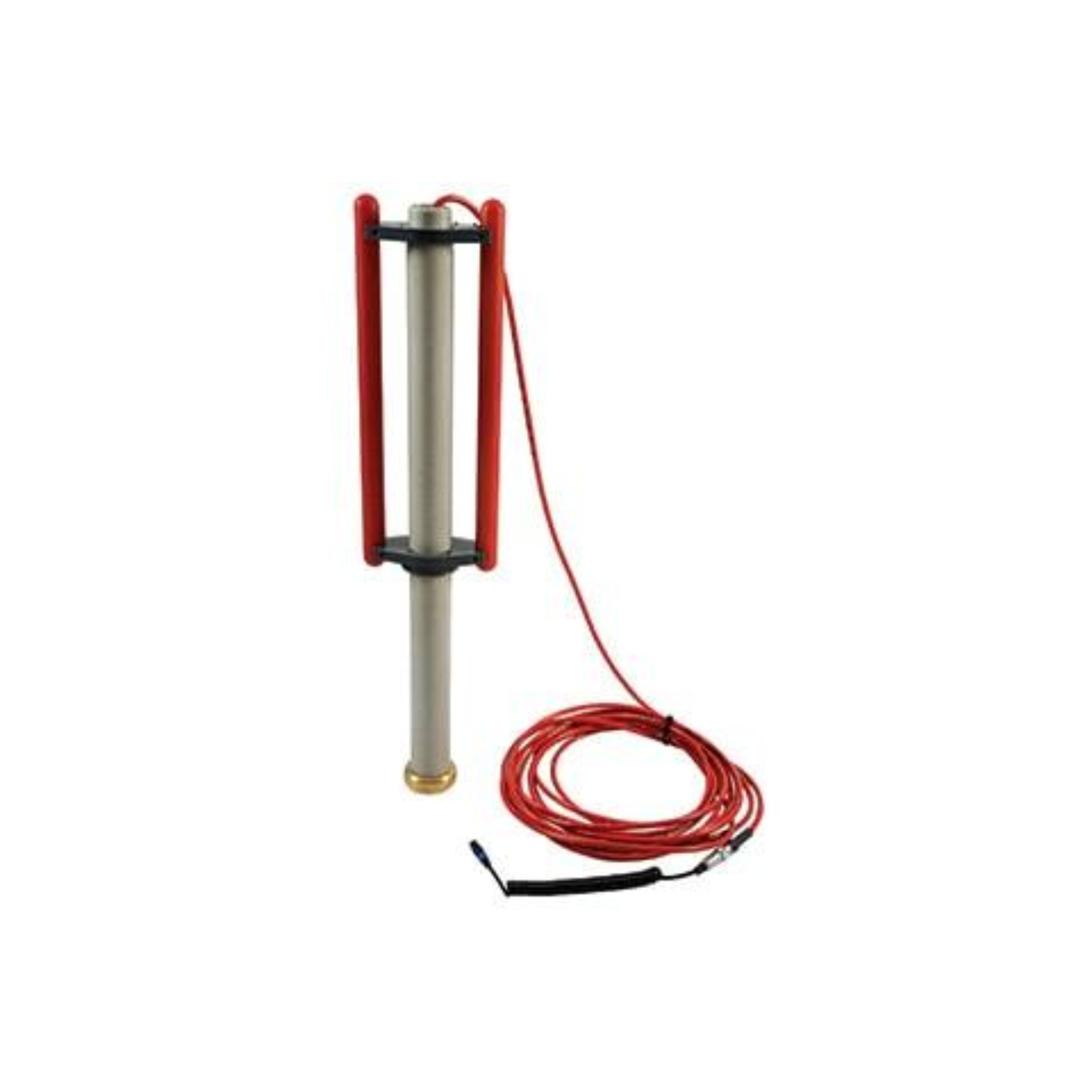

L’antenne submersible Double Depth DD 8kHz avec câble de 10 mètres est une antenne alternative conçue pour la série de localisateurs Precision, permettant de doubler la profondeur effective de détection.
Cette antenne est submersible jusqu’à 100 mètres de profondeur (328 pieds).
Elle possède une flottabilité neutre grâce à un poids en laiton positionné à son extrémité inférieure, assurant ainsi sa stabilité lors de l’immersion.
L’antenne peut être suspendue à un bras non métallique et descendue jusqu’au fond de la mer ou d’une rivière.
Le bouton de profondeur du localisateur s’utilise normalement pour la mesure de profondeur.
Le calcul de la profondeur s’effectue automatiquement sur les localisateurs à affichage à cristaux liquides, tandis que les modèles à galvanomètre nécessitent un calcul manuel par l’opérateur.
L’antenne est fournie avec un câble submersible de 10 mètres (33 pieds), ou d’une longueur spécifiée par le client, ainsi qu’un câble de liaison permettant la connexion à la prise accessoire du localisateur.
Une plaque d’identification apposée sur l’antenne affiche le numéro de série de celle-ci, le numéro de série du localisateur Precision utilisé lors du test, ainsi que la fréquence d’étalonnage correspondante.
Cette antenne ne nécessite pas de batterie car elle est alimentée directement par le localisateur via la prise accessoire.
Sur le plan technique, l’antenne est construite en polypropylène.
Ses dimensions sont de 106 cm de hauteur, 25 cm de largeur et 11 cm d’épaisseur.
Elle pèse 9 kg avec le câble de 10 mètres installé, et le poids total pour l’expédition est de 10 kg.
Le colis d’expédition mesure 135 cm x 31 cm x 21 cm.
La précision de localisation est de ±5 % de la profondeur.
La précision de mesure de profondeur est de ±5 % pour une ligne de 6 mètres et pour une sonde de 15 mètres.
La précision de mesure du courant est également de ±5 %.
L’antenne fonctionne sur des fréquences typiques de 512 Hz, 640 Hz ou 8 kHz selon la version.
Elle intègre deux antennes symétriques doubles bobinées pour une opération en mode Peak.
La plage de température d’utilisation s’étend de -20 °C à +50 °C.
Le câble submersible a un poids typique de 130 kg par kilomètre.
L’étanchéité est certifiée IP68 jusqu’à 100 mètres de profondeur.
Cette antenne est compatible avec tout localisateur de la série Precision équipé d’une prise accessoire.
Elle répond à la norme de qualité ISO 9001:2015.
Le bouton de profondeur du localisateur s’utilise normalement pour la mesure de profondeur. Le calcul de la profondeur s’effectue automatiquement sur les localisateurs à affichage à cristaux liquides, tandis que les modèles à galvanomètre nécessitent un calcul manuel par l’opérateur. L’antenne est alimentée directement par le localisateur via la prise accessoire, sans nécessité de batterie.
Elle est fournie avec un câble submersible de 10 mètres, ou d’une longueur spécifiée par le client, ainsi qu’un câble de liaison pour la connexion au localisateur. Une plaque d’identification apposée sur l’antenne affiche le numéro de série de celle-ci, le numéro de série du localisateur utilisé lors du test, ainsi que la fréquence d’étalonnage correspondante.
L’antenne est construite en polypropylène. Ses dimensions sont de 106 cm de hauteur, 25 cm de largeur et 11 cm d’épaisseur. Elle pèse 9 kg avec le câble de 10 mètres installé. La précision de localisation est de ±5 % de la profondeur, avec une précision de mesure de profondeur de ±5 % pour une ligne de 6 mètres et une sonde de 15 mètres. La précision de mesure du courant est également de ±5 %.
Elle fonctionne sur des fréquences typiques de 512 Hz, 640 Hz ou 8 kHz selon la version. L’antenne intègre deux antennes symétriques doubles bobinées pour un fonctionnement en mode Peak. Sa plage de température d’utilisation s’étend de -20 °C à +50 °C. Le câble submersible a un poids typique de 130 kg par kilomètre et l’étanchéité est certifiée IP68 jusqu’à 100 mètres de profondeur.
Cette antenne est compatible avec tout localisateur de la série Precision équipé d’une prise accessoire. Elle répond à la norme de qualité ISO 9001:2015.
- marque : radiodetection
- référence fournisseur : 10/RX-SUBANTENNA-8K
- construction : polypropylène
- dimensions : 106 cm x 25 cm x 11 cm
- poids : 9 kg (câble de 10 m installé)
- précision de localisation : ±5 % de la profondeur
- précision de mesure de profondeur : ligne 6 m ±5 %, sonde 15 m ±5 %
- précision de mesure du courant : ±5 %
- fréquence : 512 Hz, 640 Hz ou 8 kHz (typique)
- antennes de recherche : 2 antennes symétriques doubles bobinées pour fonctionnement en mode Peak
- plage de température d’utilisation : -20 °C à +50 °C
- alimentation : fournie par le localisateur via prise accessoire
- câble interconnexion : câble submersible de 10 m ou longueur spécifiée par le client, poids typique 130 kg/km
- étanchéité : IP68 jusqu’à 100 m de profondeur
- compatibilité : tout localisateur de la série Precision équipé d’une prise accessoire
- contrôle qualité : ISO 9001:2015
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Avec quels localisateurs cette antenne submersible est-elle compatible ?
Cette antenne est compatible avec tout localisateur de la série Precision équipé d’une prise accessoire. Elle se connecte directement à cette prise sans nécessiter de batterie.
Quelle est la profondeur maximale d’immersion de cette antenne submersible ?
L’antenne est certifiée étanche selon la norme IP68 et peut être submergée jusqu’à 100 mètres de profondeur, ce qui permet son utilisation en milieu marin ou fluvial.
Quelles sont les dimensions et le poids de l’antenne avec le câble inclus ?
L’antenne mesure 106 cm de hauteur, 25 cm de largeur et 11 cm d’épaisseur. Elle pèse 9 kg avec le câble submersible de 10 mètres installé.
Comment est assurée la stabilité de l’antenne lors de son immersion ?
Un poids en laiton est positionné à l’extrémité inférieure de l’antenne, assurant une flottabilité neutre et une stabilité optimale lorsqu’elle est immergée et suspendue à un bras non métallique.
Quelle précision offre cette antenne pour la localisation et la mesure de profondeur ?
La précision de localisation est de ±5 % de la profondeur. La mesure de profondeur affiche une précision de ±5 % pour une ligne de 6 mètres et une sonde de 15 mètres. La mesure du courant est également précise à ±5 %.
Quelles fréquences de fonctionnement sont disponibles pour cette antenne ?
L’antenne fonctionne sur des fréquences typiques de 512 Hz, 640 Hz ou 8 kHz selon la version choisie, avec deux antennes symétriques doubles bobinées pour un fonctionnement en mode Peak.
Comment se fait l’alimentation électrique de l’antenne ?
L’antenne est alimentée directement par le localisateur via la prise accessoire, ce qui élimine le besoin de batteries intégrées ou externes.
