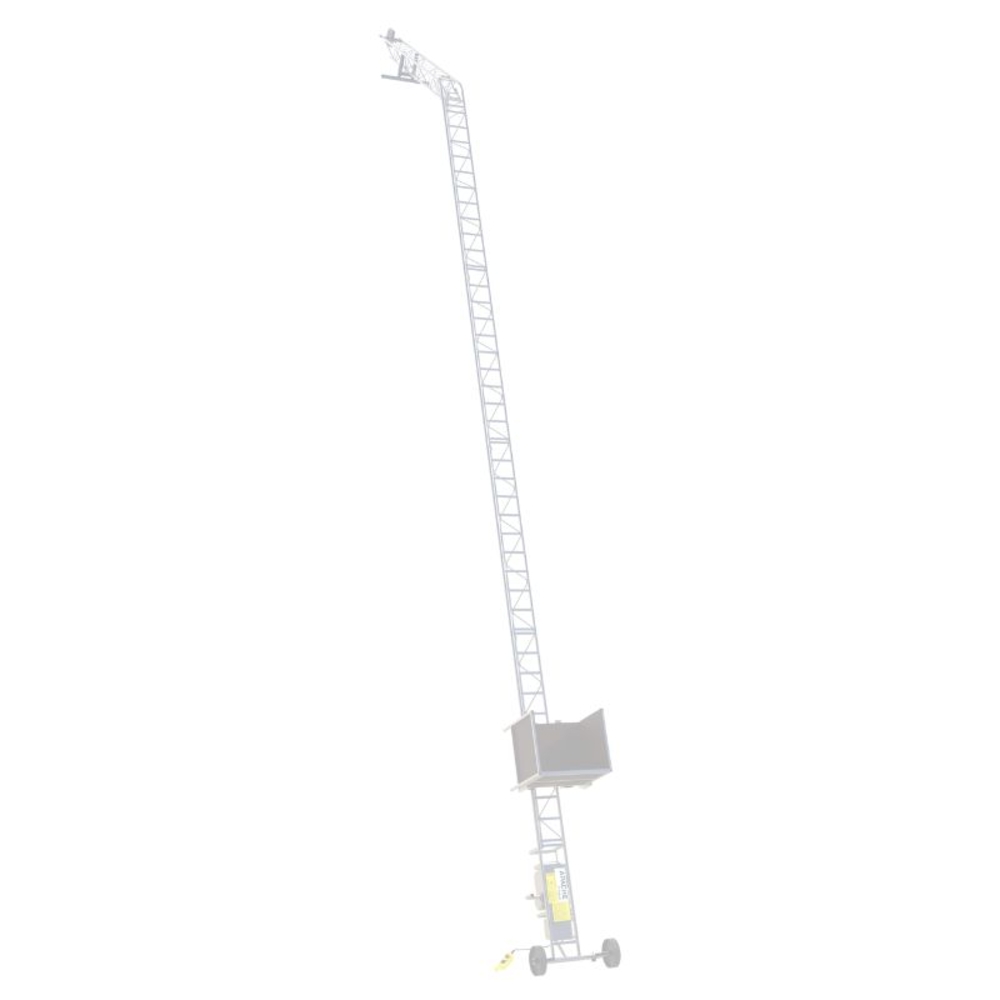

5 600,97 € Rallonge 2m pour monte-matériaux APACHE - TUBESCA COMABI - 00027300
Référence : T02500027300
Découvrez Rallonge 2m pour monte-matériaux APACHE - TUBESCA COMABI - 00027300 disponible à l'achat
Les points clés
- Rallonge de 2 mètres pour monte-matériaux.
- Conçue pour une utilisation avec les équipements Tubesca.
- Idéale pour augmenter la portée lors des travaux en hauteur.
328,72 € TTC 273,93 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
1 document
Voir plus de documents
Rallonge de 2m
Le produit s’utilise en assemblant au sol les différents éléments (treuil, échelles, genouillère, pièce de tête) en les emmanchant et verrouillant avec des goupilles rapides. Le montage peut se faire par relevage à l’aide du treuil, qui permet de lever l’ensemble en l’attachant à un appui solide capable de supporter 150 kg. Le câble est déroulé et passé à l’intérieur de la structure des échelles, puis enroulé sur le tambour du treuil pour redresser le monte-matériaux.
Une fois redressé, les roues sont enlevées et l’appui au sol est vérifié pour assurer sa stabilité. Les échelles sont amarrées au bâtiment et la genouillère est réglée à l’inclinaison souhaitée en dévissant et resserrant ses écrous de réglage. Des appuis simples réglables sont montés sous la genouillère ainsi qu’un appui sous la pièce de tête.
Le capteur de fin de course haut est positionné sur le montant droit des échelles à la hauteur désirée, puis le câble est accroché à la cosse du chariot. L’ensemble monte matériaux est destiné à transporter des matériaux de construction en hauteur, avec une charge maximale d’utilisation de 150 kg. Il peut être utilisé dans différentes configurations de hauteur (de 2 à 20 m) et d’inclinaison (de 25° à 90°).
L’opérateur commande le déplacement du chariot depuis un poste de commande en s’assurant de l’absence de personnes sur le trajet. La zone de chantier doit être balisée pour éviter les risques liés à la chute de matériaux. En cas d’impossibilité de vision directe, plusieurs opérateurs équipés de moyens de communication doivent être positionnés.
Le monte matériaux peut être monté également par basculement, en suivant les mêmes étapes initiales, puis en basculant l’ensemble sur la paroi. Pour des hauteurs supérieures à 6 m, une troisième personne équipée d’une corde est nécessaire pour aider au basculement. Les personnes exposées à un risque de chute doivent être protégées par des dispositifs adaptés.
Les appuis au sol et sur les fenêtres ou toits doivent être correctement nivelés et capables de résister à des charges spécifiques (350 kg au sol pour la base du treuil, 250 kg pour les appuis des échelles). Lors du relevage, il faut éviter les secousses et s’assurer qu’aucun obstacle ne gêne le mouvement.
En cas de dysfonctionnement, il est nécessaire de vérifier la présence et le bon fonctionnement des ressorts de parachute et de mou de câble avant la mise en service.
Le treuil est alimenté en 230 V monophasé, commandé par télécommande pour la montée, la descente et l’arrêt d’urgence. Le moteur chauffe normalement en utilisation courante.
En résumé, l’utilisation consiste à assembler et monter le monte matériaux au sol, à le relever ou basculer en position verticale, à fixer les appuis et amarrages, puis à commander le déplacement du chariot pour transporter les matériaux en hauteur dans des conditions de sécurité strictes et en respectant les limites d’inclinaison et de charge.
Une fois redressé, les roues sont enlevées et l’appui au sol est vérifié pour assurer sa stabilité. Les échelles sont amarrées au bâtiment et la genouillère est réglée à l’inclinaison souhaitée en dévissant et resserrant ses écrous de réglage. Des appuis simples réglables sont montés sous la genouillère ainsi qu’un appui sous la pièce de tête.
Le capteur de fin de course haut est positionné sur le montant droit des échelles à la hauteur désirée, puis le câble est accroché à la cosse du chariot. L’ensemble monte matériaux est destiné à transporter des matériaux de construction en hauteur, avec une charge maximale d’utilisation de 150 kg. Il peut être utilisé dans différentes configurations de hauteur (de 2 à 20 m) et d’inclinaison (de 25° à 90°).
L’opérateur commande le déplacement du chariot depuis un poste de commande en s’assurant de l’absence de personnes sur le trajet. La zone de chantier doit être balisée pour éviter les risques liés à la chute de matériaux. En cas d’impossibilité de vision directe, plusieurs opérateurs équipés de moyens de communication doivent être positionnés.
Le monte matériaux peut être monté également par basculement, en suivant les mêmes étapes initiales, puis en basculant l’ensemble sur la paroi. Pour des hauteurs supérieures à 6 m, une troisième personne équipée d’une corde est nécessaire pour aider au basculement. Les personnes exposées à un risque de chute doivent être protégées par des dispositifs adaptés.
Les appuis au sol et sur les fenêtres ou toits doivent être correctement nivelés et capables de résister à des charges spécifiques (350 kg au sol pour la base du treuil, 250 kg pour les appuis des échelles). Lors du relevage, il faut éviter les secousses et s’assurer qu’aucun obstacle ne gêne le mouvement.
En cas de dysfonctionnement, il est nécessaire de vérifier la présence et le bon fonctionnement des ressorts de parachute et de mou de câble avant la mise en service.
Le treuil est alimenté en 230 V monophasé, commandé par télécommande pour la montée, la descente et l’arrêt d’urgence. Le moteur chauffe normalement en utilisation courante.
En résumé, l’utilisation consiste à assembler et monter le monte matériaux au sol, à le relever ou basculer en position verticale, à fixer les appuis et amarrages, puis à commander le déplacement du chariot pour transporter les matériaux en hauteur dans des conditions de sécurité strictes et en respectant les limites d’inclinaison et de charge.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la fonction principale de la rallonge 2m pour monte-matériaux APACHE ?
Cette rallonge de 2 mètres est conçue pour être utilisée avec les monte-matériaux Tubesca afin d’augmenter la portée verticale lors des travaux en hauteur. Elle s’assemble avec les autres éléments du monte-matériaux pour adapter la longueur totale selon les besoins du chantier.
Comment s’intègre cette rallonge dans le montage du monte-matériaux ?
La rallonge s’emmanche entre les autres échelles et la genouillère, verrouillée par des goupilles rapides. Elle fait partie de l’ensemble modulaire qui se monte au sol avant d’être relevé ou basculé en position verticale, conformément aux étapes décrites dans la notice d’instruction (notamment pages 14 à 20).
Quelles sont les contraintes de charge et d’utilisation à respecter avec cette rallonge ?
La charge maximale d’utilisation du monte-matériaux, incluant la rallonge, est de 150 kg. Les appuis au sol doivent pouvoir résister à 350 kg pour la base du treuil et 250 kg pour les appuis des échelles, assurant ainsi la stabilité nécessaire lors de l’utilisation.
Quels sont les angles et hauteurs d’utilisation compatibles avec cette rallonge ?
Le monte-matériaux équipé de cette rallonge peut être utilisé dans des configurations d’inclinaison allant de 25° à 90°, avec une longueur totale modulable de 2 à 20 mètres. La distance maximale après la genouillère est de 6 mètres, ce qui doit être pris en compte lors du montage.
Quelles précautions de sécurité doivent être observées lors de l’utilisation avec cette rallonge ?
Il est impératif de baliser la zone de chantier pour éviter les risques liés à la chute de matériaux et d’assurer la présence d’opérateurs en communication si la vision directe n’est pas possible. Le montage doit être réalisé avec un bon verrouillage des goupilles, et les opérateurs exposés à un risque de chute doivent porter un harnais antichute. Le respect des charges maximales et des appuis est obligatoire.
