Appareil de contrôle de couple électronique 50–1100 Nm avec écran LCD HAZET - 7902E
Découvrez Appareil de contrôle de couple électronique 50–1100 Nm avec écran LCD HAZET - 7902E disponible à l'achat
Les points clés
- Plage de mesure de 50 à 1100 Nm avec haute précision
- Grand écran LCD rétroéclairé pour une lecture facile
- Trois méthodes de mesure numériques pour plus de flexibilité
- Boîtier robuste en aluminium adapté à l’usage en atelier
- Compatible avec logiciel pour analyse et transfert de données
Livraison offerte pour les professionnels !
à partir de 600 € TTC d’achat
2 821,19 € TTC 2 350,99 € HT
Comment demander un devis gratuit ?
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- dimension : 160 mm x 120 mm x 132,5 mm
- plage de couple min.-max. : 50 – 1100 Nm
- précision : ± 2 % / ± 1 chiffre pour 50 – 110 Nm, ± 1 % / ± 1 chiffre pour 110 – 1100 Nm
- logement six pans extérieurs fixe, taille 27 mm
- affichage du couple commutable en Nm, kgfm, kgfcm, lbf.ft, lbf.in, ft.lb, in.lb
- grand écran LCD rétroéclairé avec chiffres de 17 mm
- fonction feux tricolores pour évaluation avec signal acoustique
- saisie jusqu’à 15 valeurs cibles différentes avec précision autorisée réglable entre ± 1 % et ± 15 %
- trois méthodes de mesure : reconnaissance automatique du point d’inflexion (First Peak / Clic), mesure de la valeur de crête (Final Peak / Dial), affichage en continu (Track)
- boîtier robuste en aluminium avec revêtement en poudre
- compatible avec logiciel HAZET Torque-Testing 7930D
- prise micro USB pour alimentation électrique et transfert de données
- batterie externe 5 volts / 1 ampère, consommation maximale de 0,5 Wh, efficacité énergétique niveau 6
- degré de protection IP40 (écran et clavier protégés contre éclaboussures d’eau)
- menu disponible en 10 langues dont le français
- poids net : 3,3 kg

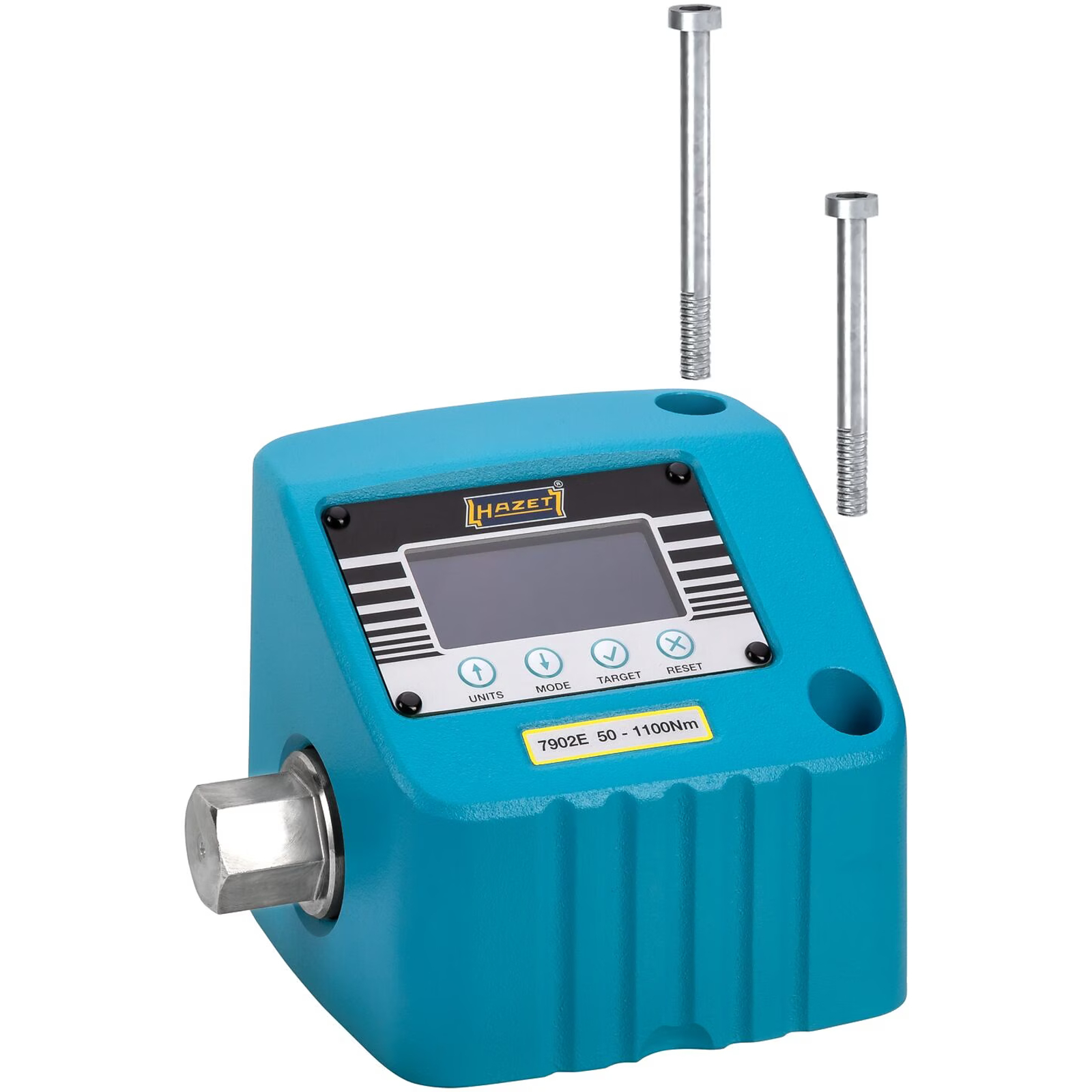

- matériel de fixation : vis à 6 pans intérieurs ISO 4762 – M10 – 12.9 (non compris dans la livraison)
Fiche produit
Notice de montage
Description

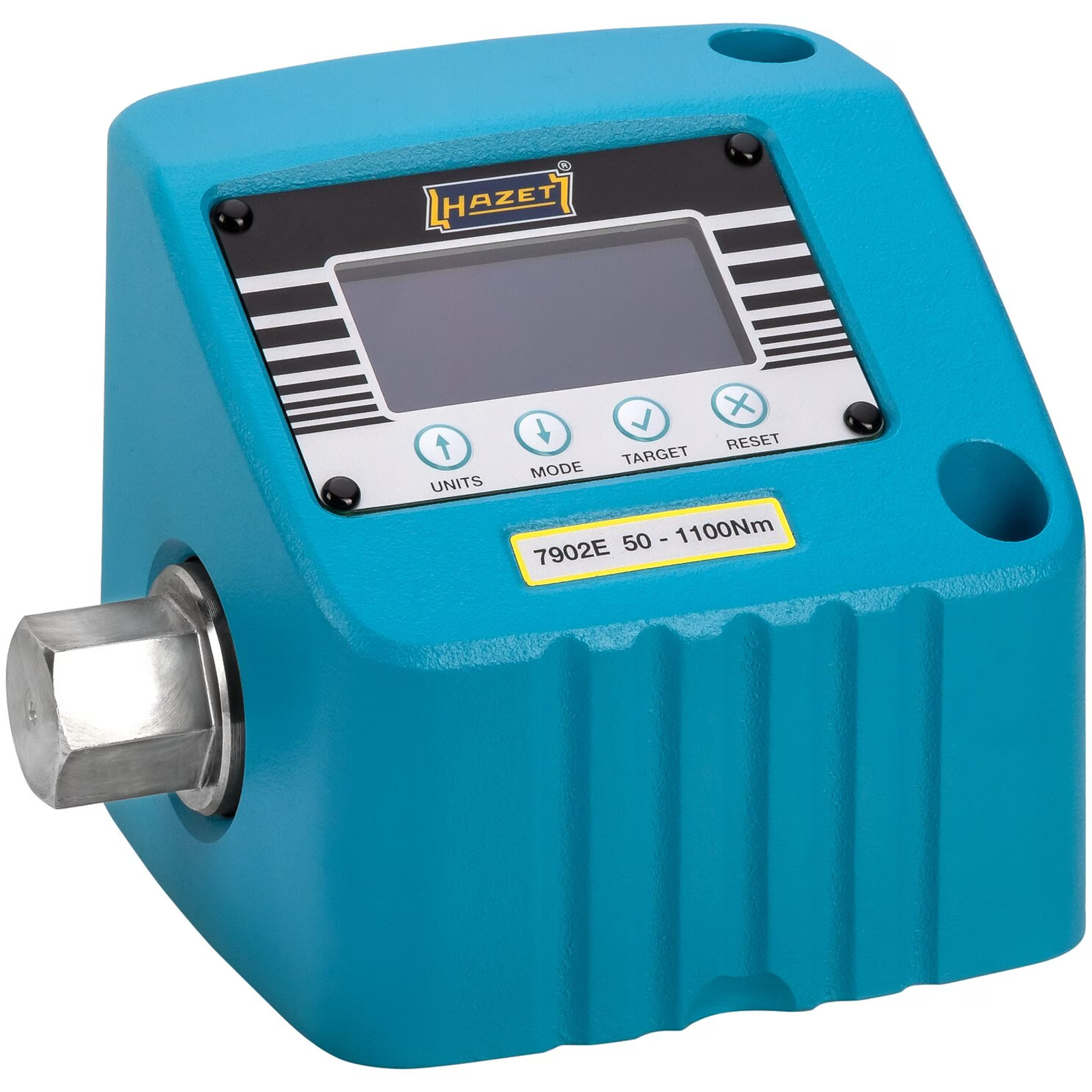

L’appareil de contrôle de couple électronique HAZET 7902E est conçu pour la vérification simple et rapide des clés dynamométriques.
Il offre une utilisation intuitive grâce à un grand écran LCD rétroéclairé avec des chiffres de 17 mm, assurant une lecture facile et un fort contraste lumineux.
La plage de mesure calibrée est de 50 à 1100 Nm dans le sens de rotation à droite, avec une précision de ± 2 % / ± 1 chiffre pour 50–110 Nm et ± 1 % / ± 1 chiffre pour 110–1100 Nm.
Le logement est un six pans extérieurs fixe de taille 27 mm.
L’affichage du couple est commutable entre plusieurs unités : Nm, kgfm, kgfcm, lbf.ft, lbf.in, ft.lb, in.lb, avec une sélection configurable.
Il est possible de saisir jusqu’à 15 valeurs cibles différentes avec une précision autorisée réglable entre ± 1 % et ± 15 %.
L’appareil propose trois méthodes de mesure numérique : reconnaissance automatique du point d’inflexion (First Peak / Clic), mesure de la valeur de crête (Final Peak / Dial) et affichage en continu (Track).
Le résultat de la mesure est signalé par un triple système : chiffres en taille 17 mm, fonction feux tricolores (jaune = trop faible, vert = OK, rouge = trop élevé) et signal acoustique.
Le boîtier robuste en aluminium avec revêtement en poudre est conçu pour une utilisation en atelier.

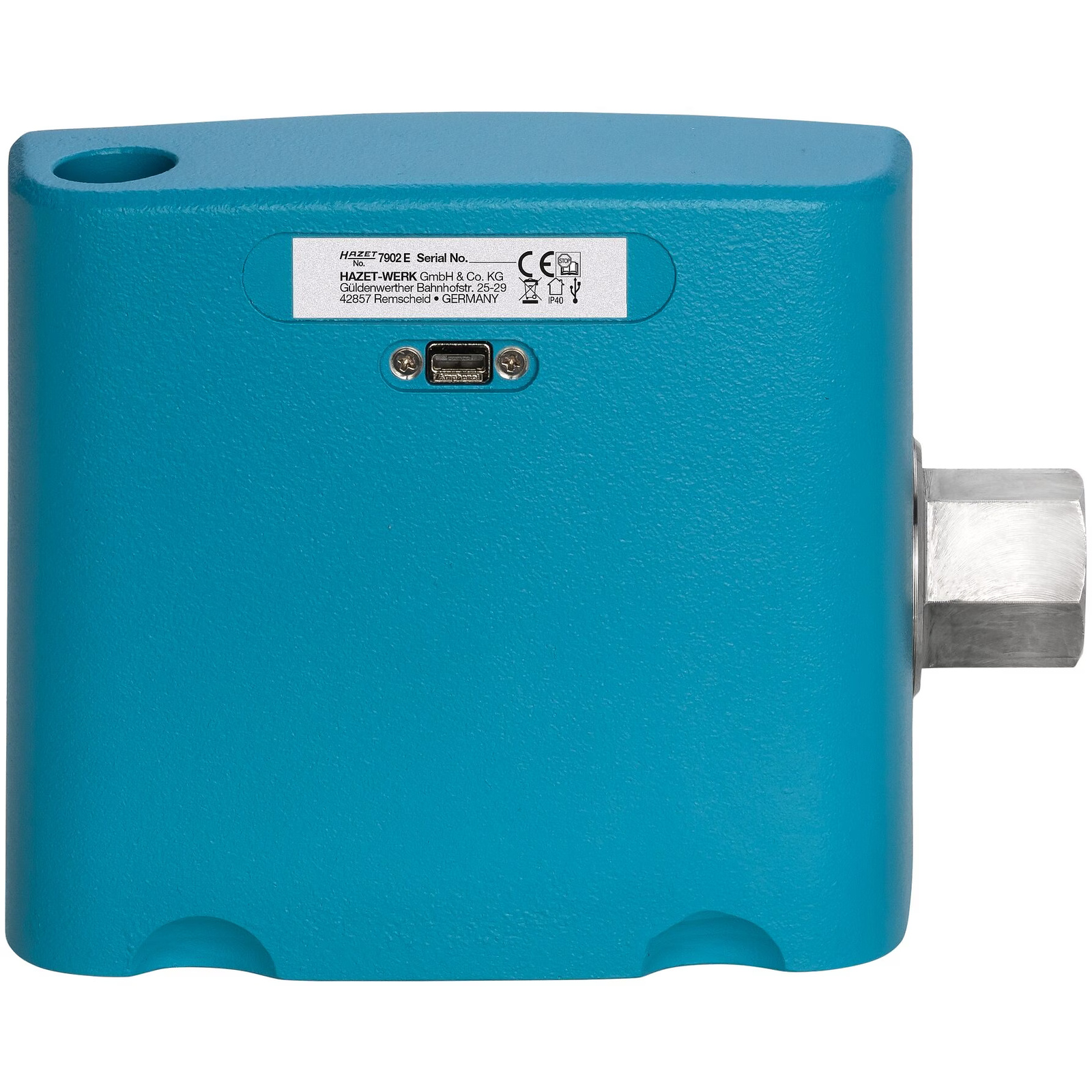

L’appareil est compatible avec le logiciel HAZET Torque-Testing 7930D et dispose d’une prise micro USB pour l’alimentation électrique et le transfert de données.
Il peut fonctionner de manière autonome grâce à une batterie externe 5 volts / 1 ampère, avec une consommation maximale de courant de 0,5 Wh et une efficacité énergétique de niveau 6.
Le degré de protection IP40 garantit une protection contre les éclaboussures d’eau sur l’écran et le clavier à membrane.
Le menu est disponible en 10 langues, dont le français.
Les dimensions de l’appareil sont de 160 mm de longueur, 120 mm de largeur et 132,5 mm de hauteur.
Le poids net est de 3,3 kg, tandis que le poids brut avec coffret plastique et accessoires est d’environ 5 kg.

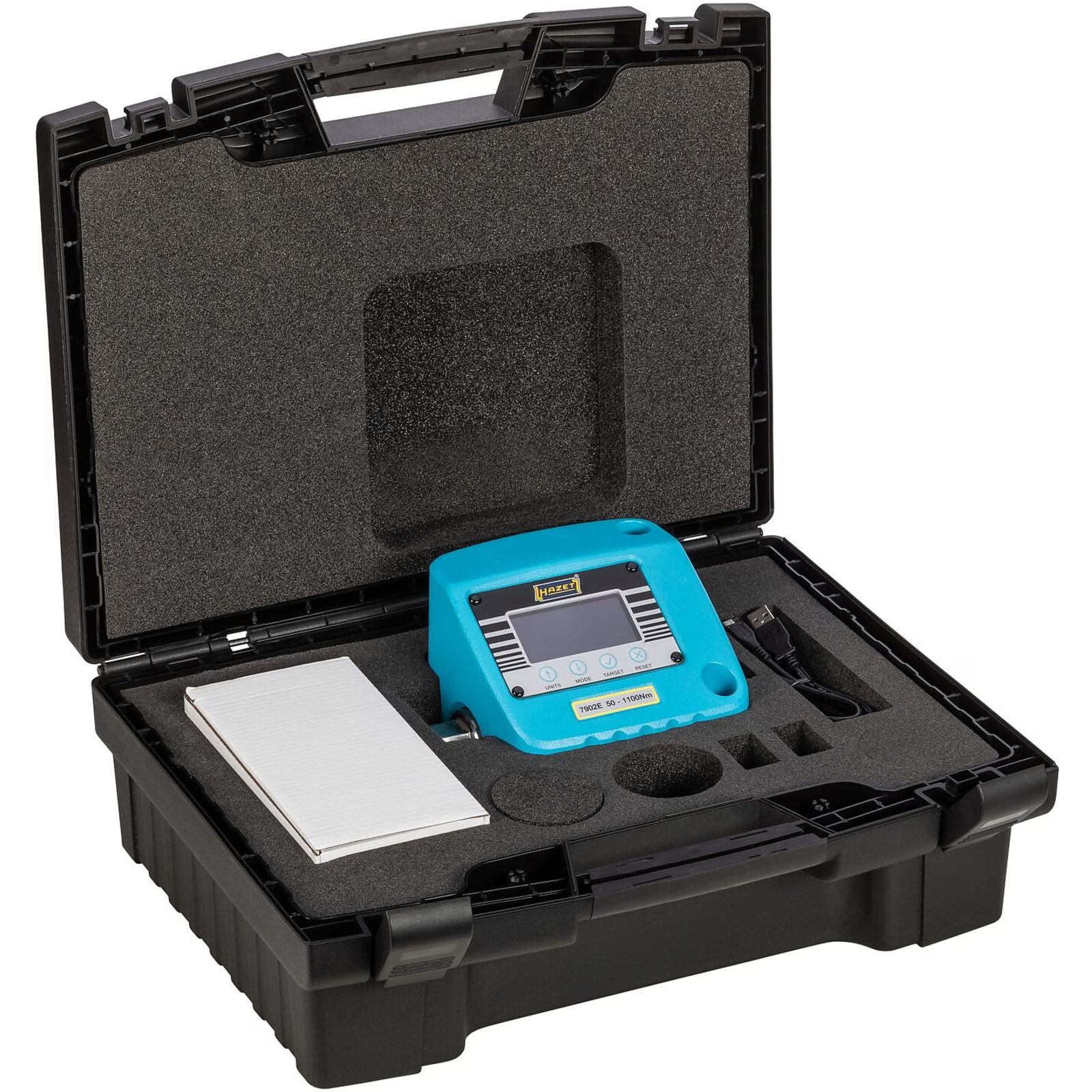

Le conditionnement comprend un adaptateur d’alimentation USB 90–264 volts CA avec adaptateurs pour prises UE, UK, USA et AUS, un câble USB 2.0 de 2 m (connecteur A vers micro-B), un certificat d’étalonnage, une courte notice d’utilisation (le mode d’emploi détaillé est téléchargeable en ligne) et une fixation stable pour établi.
L’appareil est destiné exclusivement au contrôle de couple de clés dynamométriques manuelles et doit être utilisé conformément aux instructions de sécurité pour garantir un fonctionnement sûr et fiable.
Son entretien comprend un nettoyage avec un chiffon sec, un stockage à l’abri de l’humidité et de la poussière, et une calibration régulière recommandée après environ 5000 utilisations ou au moins une fois par an.
Pour toute réparation ou service, il est impératif de faire appel au service HAZET avec des pièces d’origine pour garantir la sécurité et la fiabilité.
Enfin, l’appareil répond aux normes européennes EN 61326-1 (compatibilité électromagnétique) et EN 61010-1 (basse tension), avec une conception robuste adaptée à une utilisation industrielle légère en intérieur.
Vous trouverez le logiciel actuel et les pièces de rechange sur le site hazet.de → Logiciel et pièces de rechange → Téléchargements.
Guide d'utilisation
L'appareil de contrôle de couple électronique HAZET 7902E s'utilise en sélectionnant d'abord le mode de fonctionnement souhaité, puis la valeur cible de couple et l'unité de mesure correspondante. L'utilisateur place ensuite une clé dynamométrique ou un tournevis dynamométrique sur l'entrée de l'appareil et applique le couple dans le sens de rotation à droite. Après chaque mesure, la valeur peut être remise à zéro en appuyant sur la touche RESET si nécessaire.

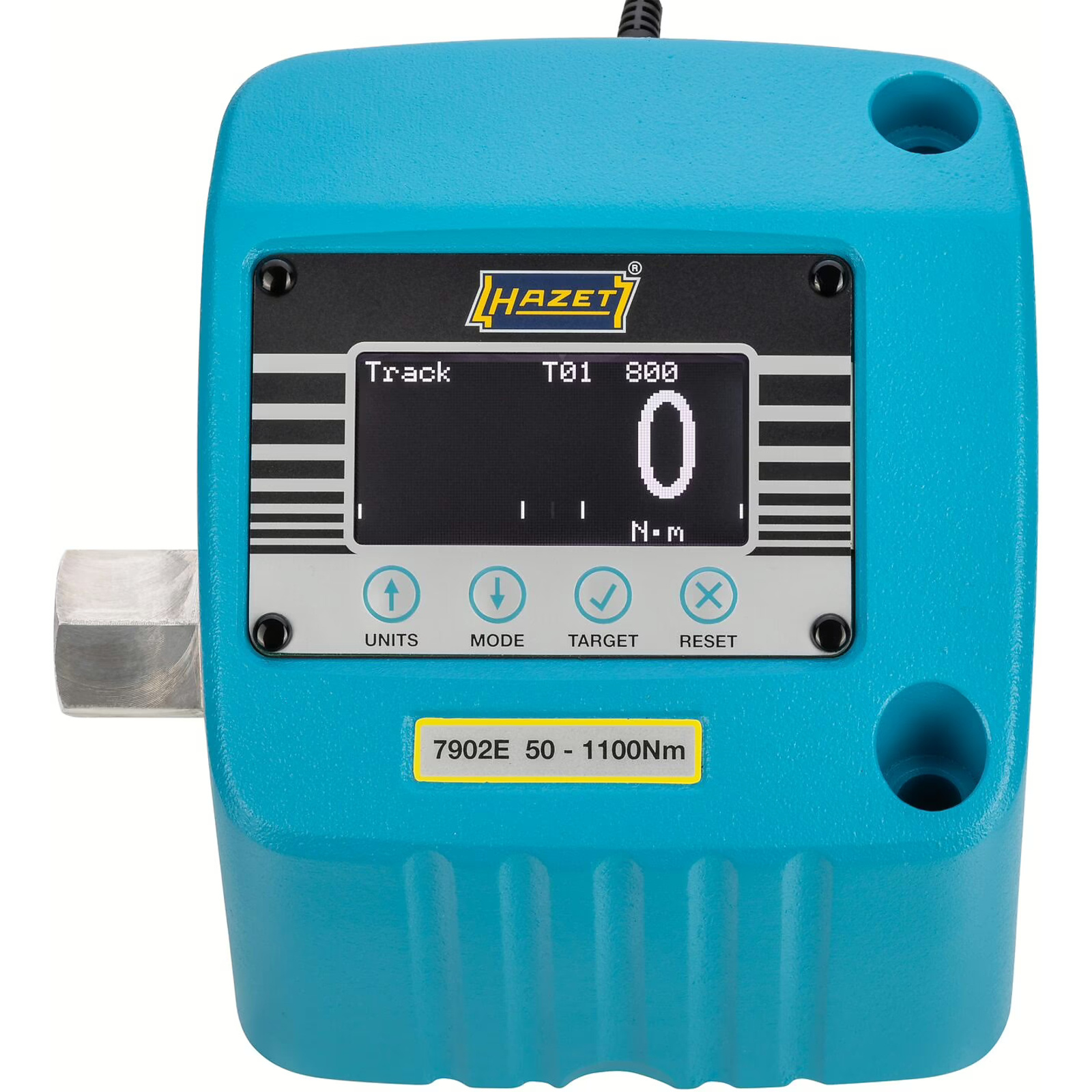

L'appareil propose trois modes de mesure numérique : le mode Track qui affiche en continu la valeur mesurée sans stockage, le mode Klick qui détecte automatiquement le point d'inflexion (premier pic) et le mode Dial qui mesure la valeur de crête finale. La sélection des unités de couple est configurable parmi plusieurs options telles que Nm, lbf.ft, lbf.in, etc.
Il est possible de saisir jusqu'à 15 valeurs cibles différentes avec une précision autorisée réglable entre ± 1 % et ± 15 %. Le résultat de la mesure est indiqué par un affichage numérique avec chiffres de 17 mm, un feu tricolore (jaune = trop faible, vert = dans la tolérance, rouge = trop élevé) et un signal acoustique. La plage de mesure calibrée s’étend de 50 à 1100 Nm dans le sens de rotation à droite.
L'appareil est destiné exclusivement au contrôle de couple des clés dynamométriques manuelles. Il doit être utilisé sur une surface stable pouvant supporter le poids de l'appareil et le couple maximal appliqué. La connexion à un PC ou un ordinateur portable est possible via un port USB pour l'alimentation et le transfert des données de mesure.
En cas de dysfonctionnement ou d'instabilité des mesures, il est recommandé de faire vérifier et recalibrer l'appareil, idéalement après environ 5000 utilisations ou au moins une fois par an. Le nettoyage se fait uniquement avec un chiffon sec et le stockage doit se faire à l'abri de l'humidité et de la poussière. Toute réparation doit être effectuée par le service HAZET avec des pièces d'origine.
L'appareil propose trois modes de mesure numérique : le mode Track qui affiche en continu la valeur mesurée sans stockage, le mode Klick qui détecte automatiquement le point d'inflexion (premier pic) et le mode Dial qui mesure la valeur de crête finale. La sélection des unités de couple est configurable parmi plusieurs options telles que Nm, lbf.ft, lbf.in, etc.
Il est possible de saisir jusqu'à 15 valeurs cibles différentes avec une précision autorisée réglable entre ± 1 % et ± 15 %. Le résultat de la mesure est indiqué par un affichage numérique avec chiffres de 17 mm, un feu tricolore (jaune = trop faible, vert = dans la tolérance, rouge = trop élevé) et un signal acoustique. La plage de mesure calibrée s’étend de 50 à 1100 Nm dans le sens de rotation à droite.
L'appareil est destiné exclusivement au contrôle de couple des clés dynamométriques manuelles. Il doit être utilisé sur une surface stable pouvant supporter le poids de l'appareil et le couple maximal appliqué. La connexion à un PC ou un ordinateur portable est possible via un port USB pour l'alimentation et le transfert des données de mesure.
En cas de dysfonctionnement ou d'instabilité des mesures, il est recommandé de faire vérifier et recalibrer l'appareil, idéalement après environ 5000 utilisations ou au moins une fois par an. Le nettoyage se fait uniquement avec un chiffon sec et le stockage doit se faire à l'abri de l'humidité et de la poussière. Toute réparation doit être effectuée par le service HAZET avec des pièces d'origine.
FAQ : Questions / Réponses :
Comment choisir la plage de mesure adaptée à vos clés dynamométriques ?
L’appareil HAZET 7902E couvre une plage de couple de 50 à 1100 Nm, ce qui convient exclusivement au contrôle des clés dynamométriques manuelles dont le couple maximal se situe dans cette plage. Il est important de vérifier que la clé à contrôler ne dépasse pas cette plage pour garantir une mesure précise et sécurisée.
Quelles sont les unités de mesure disponibles et comment les sélectionner ?
L’affichage du couple est commutable entre plusieurs unités : Nm, kgfm, kgfcm, lbf.ft, lbf.in, ft.lb, in.lb. La sélection est configurable via le menu de l’appareil, vous permettant d’adapter l’affichage à vos besoins spécifiques. Le changement d’unité ajuste automatiquement la valeur cible correspondante.
Quels sont les modes de mesure proposés par l’appareil et à quoi servent-ils ?
Le 7902E propose trois méthodes de mesure : la reconnaissance automatique du point d’inflexion (First Peak / Clic), la mesure de la valeur de crête (Final Peak / Dial) et l’affichage en continu (Track). Ces modes offrent une flexibilité selon le type de contrôle souhaité, que ce soit une mesure instantanée, une valeur maximale ou un suivi continu.
Comment interpréter les résultats affichés par l’appareil ?
Le résultat de la mesure est affiché sur un grand écran LCD rétroéclairé avec des chiffres de 17 mm, accompagné d’un système de feux tricolores (jaune, vert, rouge) indiquant si le couple mesuré est trop faible, conforme ou trop élevé. Un signal acoustique complète cette indication visuelle pour faciliter la prise de décision.
Quelles sont les conditions d’utilisation et d’entretien à respecter ?
L’appareil doit être utilisé uniquement pour le contrôle des clés dynamométriques manuelles, sur une surface stable capable de supporter son poids et le couple appliqué. Le nettoyage se fait avec un chiffon sec, sans utiliser de liquides ou produits agressifs. Une calibration régulière est recommandée après environ 5000 utilisations ou au moins une fois par an pour garantir la précision.
Comment assurer la compatibilité et la sécurité lors de l’installation ?
Le logement de l’appareil est un six pans extérieurs fixe de taille 27 mm, compatible avec des vis à 6 pans intérieurs ISO 4762 – M10 – 12.9 (non fournies). Le boîtier en aluminium avec revêtement en poudre offre une robustesse adaptée à l’usage en atelier, avec un indice de protection IP40 assurant la protection contre les éclaboussures d’eau sur l’écran et le clavier.
