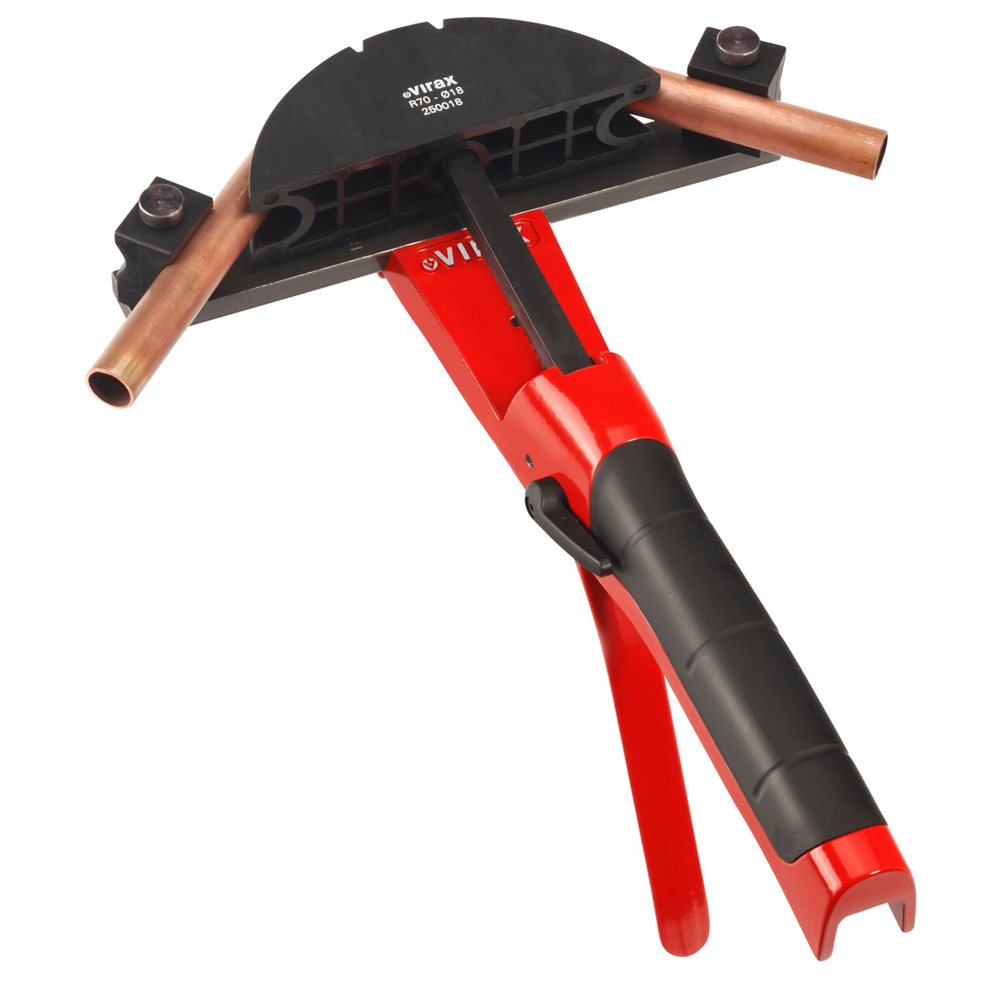

Arbalète 12-15-16-18-20-22-26-32mm cu/mc VIRAX - 250306
Référence : V066250306
Découvrez Arbalète 12-15-16-18-20-22-26-32mm cu/mc VIRAX - 250306 disponible à l'achat
- Compatible avec cuivre recuit jusqu'à Ø 22 mm.
- Adapté pour multicouche jusqu'à Ø 32 mm.
- Convient pour inox et électro-zingué jusqu'à Ø 15 mm.
- Optimisation pour un meilleur rapport force/actionnement.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

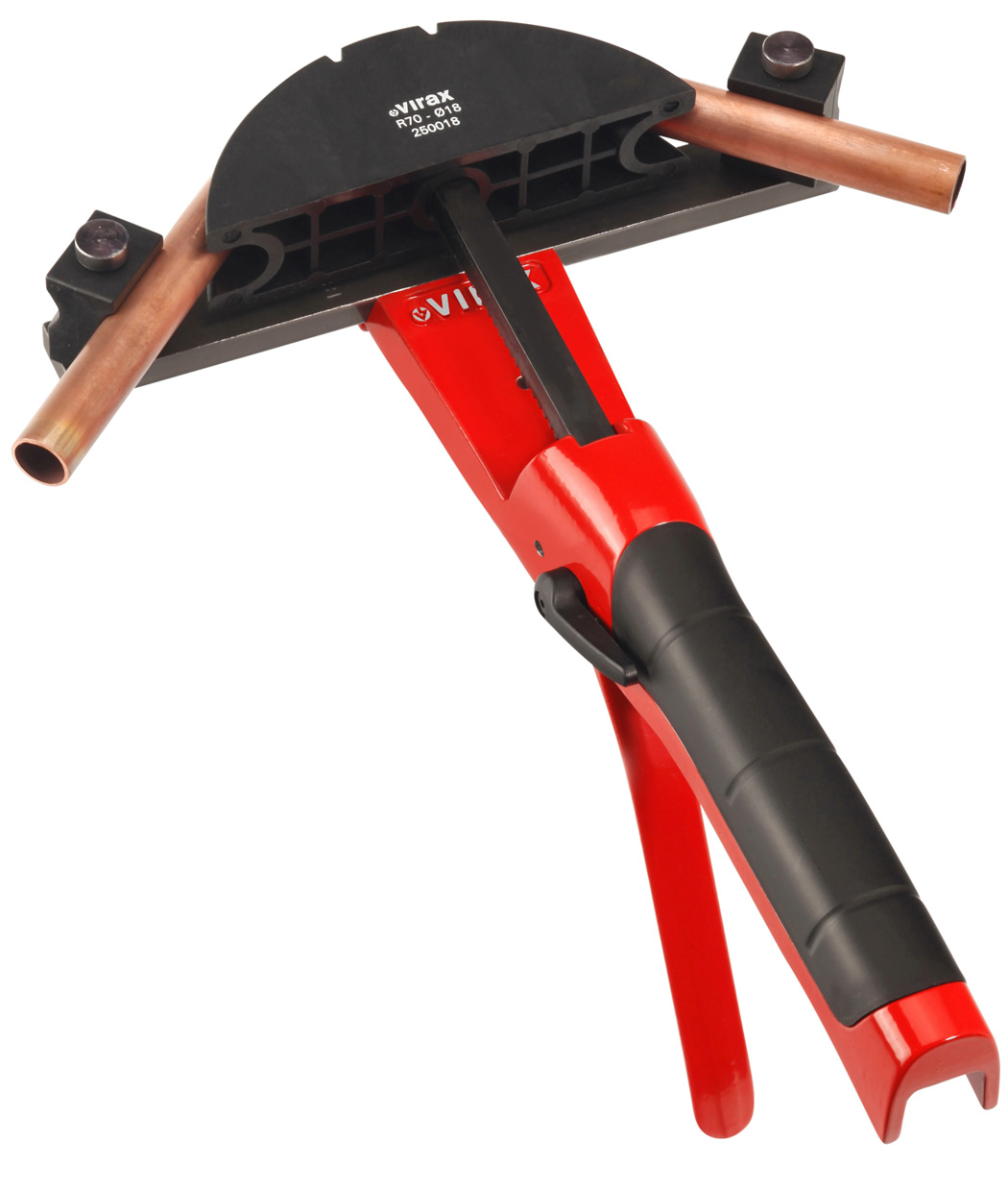

L’arbalète VIRAX 250306 est une cintreuse conçue pour cintrer parfaitement les tubes cuivre recuits conformes à la norme EN 1057 jusqu’au diamètre 22 mm, les tubes multicouches jusqu’au diamètre 32 mm, ainsi que les tubes inox (304, 304L, 316, 316L, épaisseur 1 mm) et électro-zingués jusqu’au diamètre 15 mm.
Elle offre un rapport force/nombre d’actionnements optimisé, permettant un cintrage facile, rapide et sans effort.
Puissante, elle peut cintrer l’inox jusqu’au diamètre 15 mm.
Sa robustesse est assurée par un corps en aluminium haute qualité et une poignée mobile en acier forgé traité.
L’arbalète est légère et maniable avec un poids de 1,3 kg (machine nue), ce qui réduit la fatigue de l’utilisateur.
Son entraînement mécanique simple et robuste se fait par cliquet et crémaillère en acier traité haute résistance.
Elle peut être utilisée à une main pour un cintrage rapide sur la plupart des diamètres, ou à deux mains pour plus de puissance sur les matériaux et diamètres les plus contraignants.
Un levier de déverrouillage permet un retrait rapide de la forme de cintrage.
La poignée Soft Touch® antidérapante assure une prise en main confortable et sécurisée.
Cette cintreuse permet la réalisation de coudes à 90°, chapeaux de gendarme, baïonnettes et dessautages.
Elle est adaptée aussi bien pour une utilisation sur chantier qu’en atelier.
Les formes plastiques haute résistance, chargées en fibres de verre, garantissent un maintien optimal du tube dans la forme.
Un système breveté facilite la visualisation rapide des repères de prise de côte sur le tube et simplifie le cintrage coude-dans-coude.
Les formes et flasques de cintrage se mettent en place et se retirent rapidement, sans outils.
Cette cintreuse permet un gain de temps significatif par rapport au brasage, réduit les coûts d’approvisionnement et de stockage des coudes, et sécurise les installations grâce à un nombre réduit d’assemblages.
Les dimensions de l’outil sont de 350 x 60 x 65 mm.
Le poids de la version complète est de 6,145 kg.
Elle est livrée en coffret plastique VIRABOX.
Les capacités de cintrage sont les suivantes :
- Tube cuivre recuit de Ø 10 à 22 mm (3/8" à 7/8")
- Tube multicouche de Ø 14 à 32 mm
- Tube inox de Ø 12 à 15 mm
- Tube électro-zingué de Ø 12 à 15 mm
L’angle de cintrage peut atteindre jusqu’à 95°.
Conseils d’utilisation :
Pour le tube cuivre recuit au chalumeau, il est recommandé de ne recuire que la partie à cintrer afin de ne pas affaiblir le tube au niveau des contre-formes.
Il est conseillé de ne pas recuire le tube à l’endroit des contre-formes pour éviter tout risque de déformation.
Il est également recommandé de ne pas cintrer des tubes écrouis sans recuit préalable et d’attendre que les tubes aient atteint la température ambiante avant cintrage.
Cette cintreuse est compatible avec une large gamme de diamètres : 12, 15, 16, 18, 20, 22, 26 et 32 mm, ce qui la rend polyvalente pour différents types de travaux.
Les éléments mécaniques et plastiques de haute qualité, les brevets associés (EP15189635 et EP15191693) et la conception optimisée garantissent une utilisation efficace, sûre et durable.
Elle optimise la force à exercer par rapport au nombre d’actionnements de la poignée mobile, permettant un cintrage facile et rapide. Cette machine est idéale pour une utilisation sur chantier ou en atelier, notamment pour la réalisation de coudes à 90°, chapeaux de gendarme, baïonnettes et dessautages.
Légère et maniable, elle ne pèse que 1,3 kg (machine nue), ce qui réduit la fatigue de l’utilisateur. Son corps est en aluminium haute qualité, avec une poignée mobile en acier forgé traité. L’entraînement mécanique est simple et robuste, assuré par un cliquet et une crémaillère en acier traité haute résistance.
La cintreuse peut être utilisée à une main pour un cintrage rapide sur la plupart des diamètres, ou à deux mains pour plus de puissance sur les matériaux et diamètres les plus contraignants. Un levier de déverrouillage permet un retrait rapide de la forme de cintrage. La poignée Soft Touch® antidérapante assure une bonne prise en main.
Les formes plastiques haute résistance, chargées en fibres de verre, garantissent un maintien idéal du tube dans la forme. Un système breveté facilite la visualisation rapide des repères de prise de côte sur le tube et simplifie le cintrage coude-dans-coude. Les flasques et contre-formes plastiques haute résistance sont également chargées en fibres de verre. Leur mise en place et retrait s’effectuent rapidement et sans outils.
Les dimensions de la cintreuse sont de 350 x 60 x 65 mm. Elle est livrée en coffret plastique VIRABOX.
Capacités de cintrage :
- Tube cuivre recuit : diamètre de 10 à 22 mm (3/8" à 7/8")
- Tube multicouche : diamètre de 14 à 32 mm
- Tube inox : diamètre de 12 à 15 mm
- Tube électro-zingué : diamètre de 12 à 15 mm
L’angle de cintrage peut atteindre jusqu’à 95°.
Conseil d’utilisation : pour les tubes cuivre recuits au chalumeau, il est recommandé de ne recuire que la partie à cintrer afin de ne pas affaiblir le tube au niveau des contre-formes. Il est important de ne pas recuire le tube à l’endroit des contre-formes afin d’éviter toute déformation.
Cette cintreuse offre un gain de temps par rapport au brasage, réduit les coûts d’approvisionnement et de stockage des coudes, et sécurise les installations grâce à la réduction du nombre d’assemblages.
Pour tube : Cuivre / Multicouche
Composition : 12 – 15 – 16 – 18 – 20 – 22 – 26 – 32 mm
kg : 6,145
La cintreuse peut être utilisée à une main pour un cintrage rapide sur la plupart des diamètres, ou à deux mains pour exercer plus de puissance sur les matériaux et diamètres les plus contraignants. Un levier de déverrouillage permet ensuite de retirer rapidement la forme de cintrage.
Le principe d’utilisation repose sur le maintien optimal du tube dans les formes plastiques haute résistance chargées en fibres de verre, garantissant la précision du cintrage. Un système breveté facilite la visualisation rapide des repères de prise de côte sur le tube, ce qui simplifie notamment le cintrage coude-dans-coude.
L’utilisation est prévue pour le cintrage de tubes cuivre recuits (norme EN 1057) de 10 à 22 mm, tubes multicouches de 14 à 32 mm, tubes inox et électro-zingués de 12 à 15 mm. Il est important de ne pas cintrer de tubes écrouis sans recuit préalable et d’attendre que les tubes aient atteint la température ambiante avant cintrage. Pour les tubes cuivre recuits au chalumeau, il faut ne recuire que la partie à cintrer afin de ne pas affaiblir le tube au niveau des contre-formes et éviter de recuire les zones des contre-formes pour éviter toute déformation.
Cette cintreuse est adaptée à une utilisation sur chantier comme en atelier, pour la réalisation de coudes à 90°, chapeaux de gendarme, baïonnettes et dessautages.
En cas de fonctionnement non conforme, notamment si le tube est écroui ou chaud, il est indiqué de ne pas cintrer ces tubes avant recuit ou refroidissement à température ambiante.
Le résultat attendu est un cintrage précis et rapide des tubes, avec un maintien optimal dans la forme, permettant un gain de temps significatif par rapport au brasage, une réduction des coûts liés aux coudes et une sécurisation des installations grâce à un nombre réduit d’assemblages.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels types de tubes cette cintreuse arbalète peut-elle cintrer ?
Elle est conçue pour cintrer les tubes cuivre recuits conformes à la norme EN 1057 jusqu’à un diamètre de 22 mm, les tubes multicouches jusqu’à 32 mm, ainsi que les tubes inox (304, 304L, 316, 316L, épaisseur 1 mm) et électro-zingués jusqu’à 15 mm.
Comment la conception de cette cintreuse facilite-t-elle le cintrage ?
Le rapport force/nombre d’actionnements est optimisé grâce à un entraînement mécanique simple et robuste par cliquet et crémaillère en acier traité. La poignée Soft Touch® antidérapante assure une bonne prise en main, et l’utilisation peut se faire à une main pour la majorité des diamètres ou à deux mains pour plus de puissance.
Quelles sont les caractéristiques des formes et flasques de cintrage ?
Les formes et flasques sont en plastique haute résistance chargées en fibres de verre, garantissant un maintien idéal du tube. Leur mise en place et retrait sont rapides et s’effectuent sans outils. Un système breveté facilite le cintrage coude-dans-coude et la visualisation des repères de prise de côte.
Quels conseils d’utilisation faut-il suivre pour le cintrage des tubes cuivre recuits ?
Pour les tubes cuivre recuits au chalumeau, il est conseillé de ne recuire que la partie à cintrer afin de ne pas affaiblir le tube au niveau des contre-formes. Il est important de ne pas recuire le tube à l’endroit des contre-formes pour éviter toute déformation.
Quelles sont les dimensions et le poids de la cintreuse ?
La cintreuse mesure 350 x 60 x 65 mm et pèse 1,3 kg (machine nue), ce qui la rend légère et maniable pour réduire la fatigue lors de son utilisation.
