Arbalète 16-18-20-26-32 mm multicouche VIRAX - 250304
Référence : V066250304
Découvrez Arbalète 16-18-20-26-32 mm multicouche VIRAX - 250304 disponible à l'achat
Les points clés
- Compatible cuivre recuit jusqu’à Ø 22 mm
- Adapté multicouche jusqu’à Ø 32 mm
- Utilisable inox et électro-zingué jusqu’à Ø 15 mm
- Optimisation pour un meilleur rapport force/nombre d'actionnement
469,96 € TTC 391,63 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

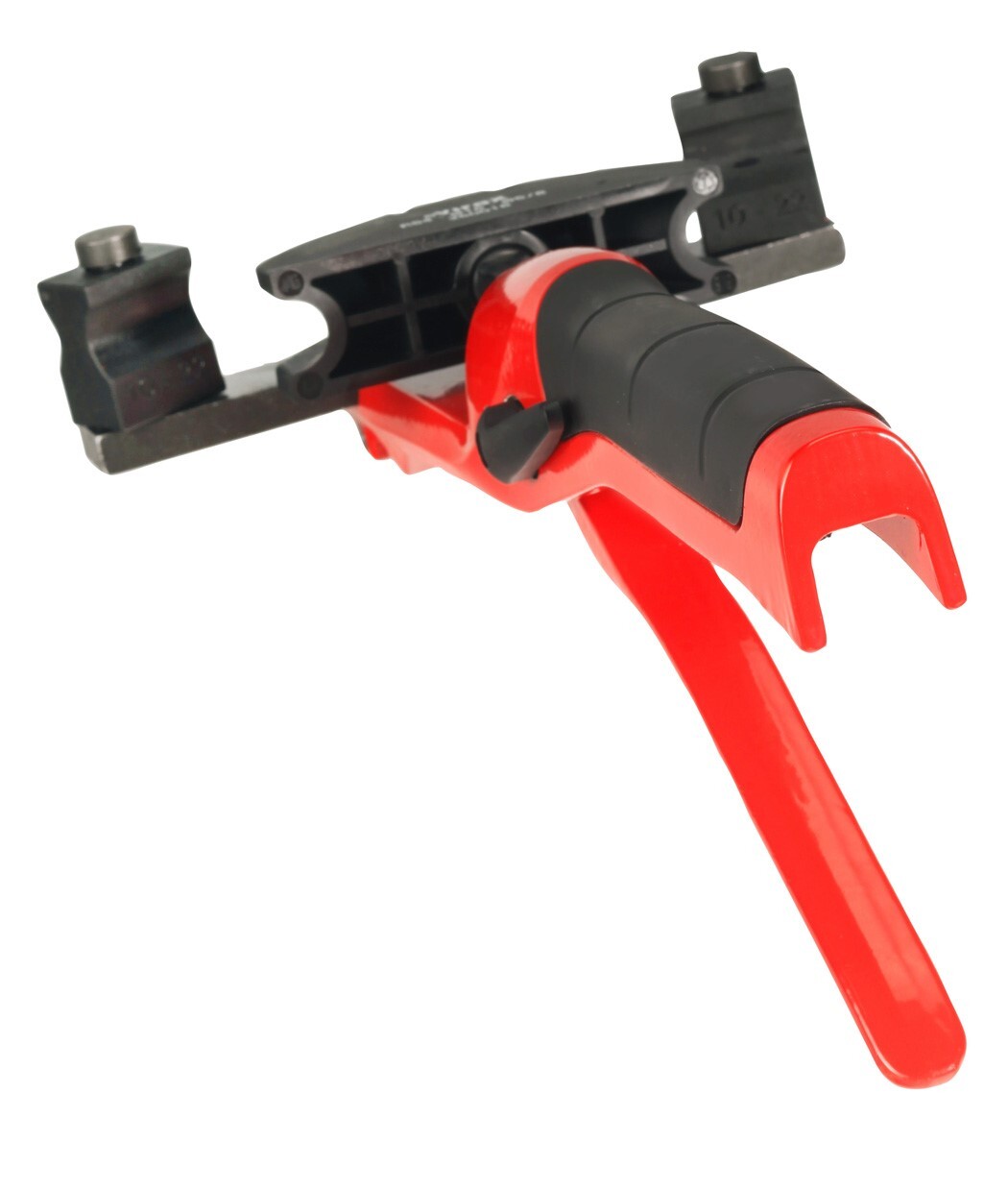

L’arbalète multicouche VIRAX 16-18-20-26-32 mm est un outil performant et polyvalent conçu pour cintrer parfaitement différents types de tubes.
Elle permet le cintrage précis des tubes cuivre recuits conformes à la norme EN 1057 jusqu’au diamètre 22 mm, des tubes multicouches jusqu’au diamètre 32 mm, ainsi que des tubes inox (304, 304L, 316, 316L, épaisseur 1 mm) et électro-zingués jusqu’au diamètre 15 mm.
Son mécanisme simple et robuste, basé sur un système de cliquet et crémaillère en acier traité haute résistance, optimise le rapport force/nombre d’actionnements pour un cintrage rapide, précis et sans effort.
Cette arbalète est idéale pour une utilisation sur chantier ou en atelier, permettant la réalisation de coudes à 90°, chapeaux de gendarme, baïonnettes et dessautages.
L’outil est léger et maniable, avec un poids de 5,120 kg pour la version multicouche 16-18-20-26-32 mm et seulement 1,3 kg pour la machine nue, réduisant ainsi la fatigue de l’utilisateur.
Le corps est en aluminium de haute qualité, tandis que la poignée mobile est en acier forgé traité, équipée d’une poignée Soft Touch® antidérapante pour un confort optimal.

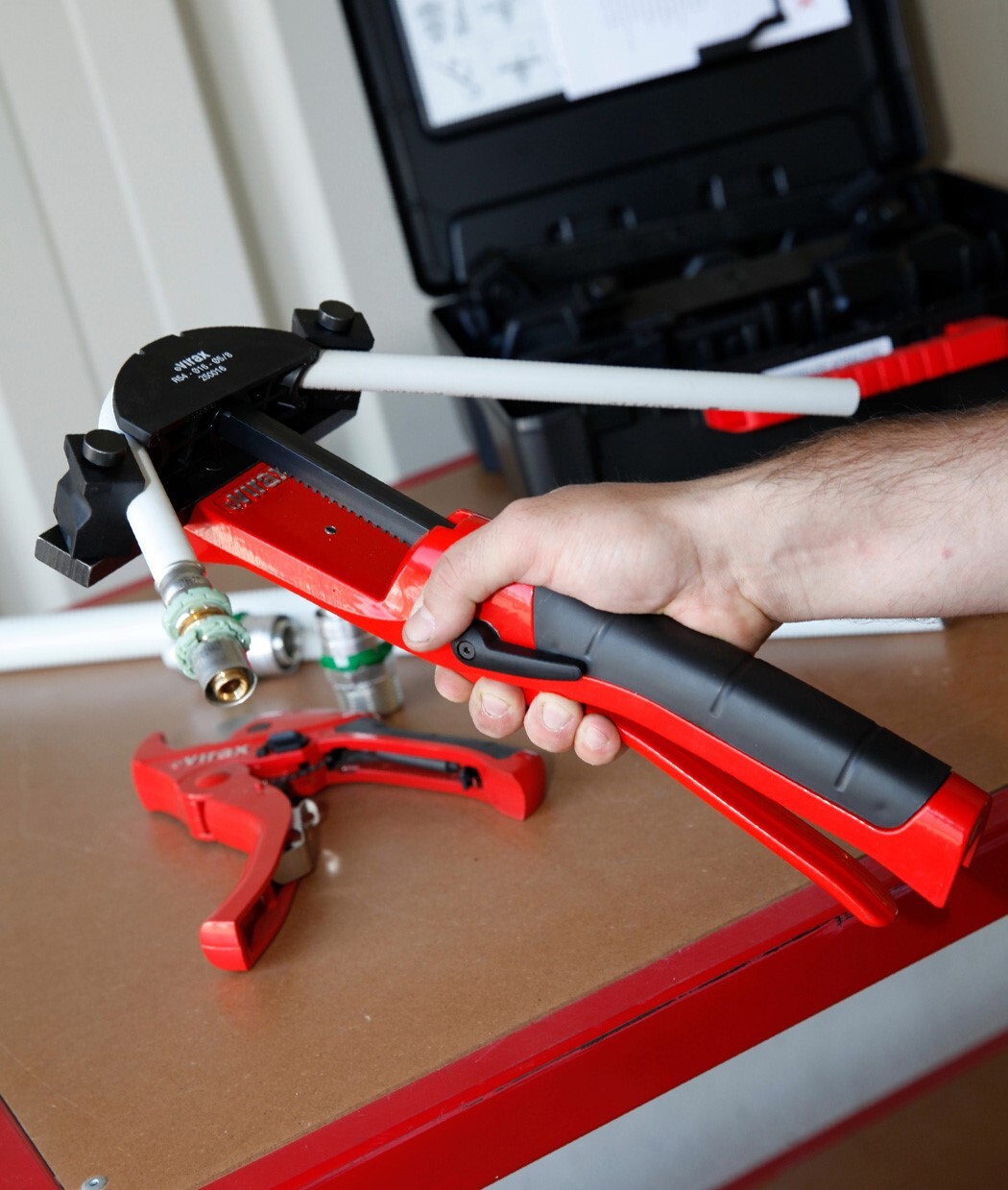

L’arbalète offre une utilisation polyvalente : elle peut être maniée à une main pour un cintrage rapide sur la majorité des diamètres, ou à deux mains pour plus de puissance sur les matériaux et diamètres les plus contraignants.
Un levier de déverrouillage facilite le retrait rapide de la forme de cintrage.

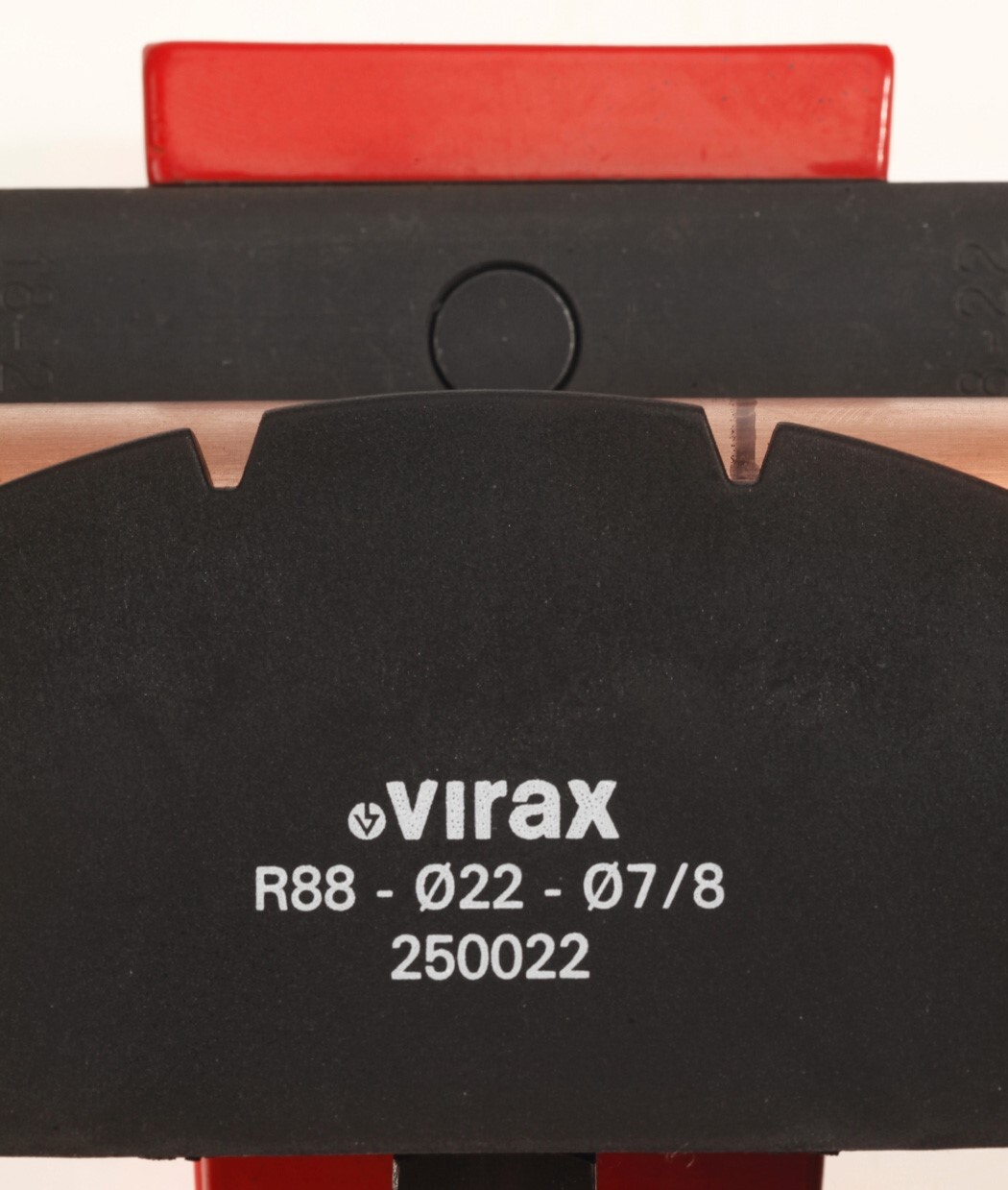

Les formes et flasques de cintrage sont en plastique haute résistance chargé en fibres de verre, assurant un maintien optimal du tube dans la forme.
La mise en place et le retrait des formes et flasques se font rapidement et sans outils.
Un système breveté permet de visualiser rapidement les repères de prise de côte sur le tube, facilitant également le cintrage coude-dans-coude.
L’utilisation de cette arbalète permet un gain de temps significatif par rapport au brasage, une réduction des coûts d’approvisionnement et de stockage des coudes, ainsi qu’une sécurisation des installations grâce à un nombre réduit d’assemblages.

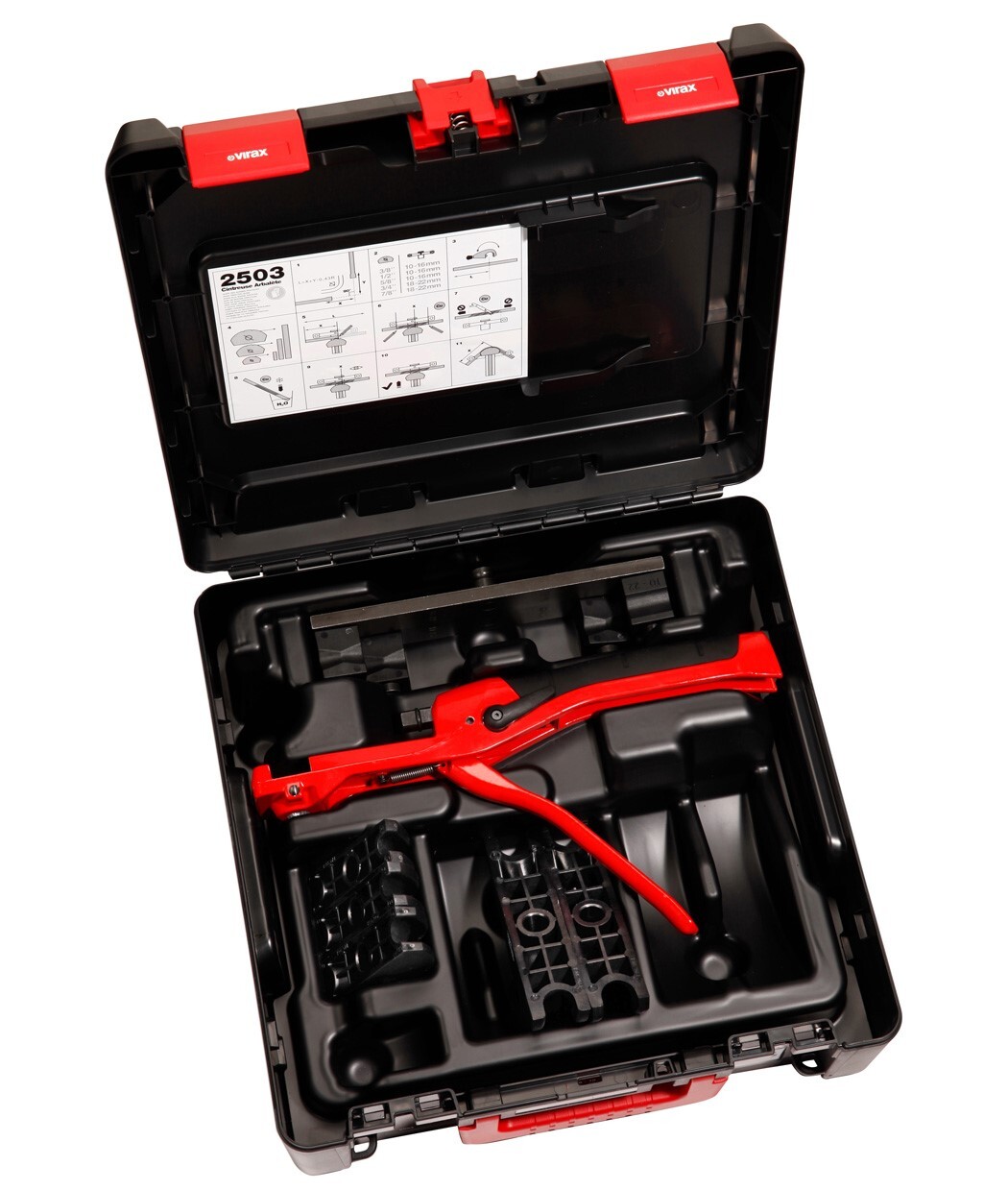

Les dimensions de l’outil sont de 350 x 60 x 65 mm et il est livré en coffret plastique VIRABOX.
Caractéristiques techniques détaillées :
- Compatible avec les tubes cuivre recuits de Ø 10 à 22 mm, tubes multicouches de Ø 14 à 32 mm, tubes inox et électro-zingués de Ø 12 à 15 mm.
- Poids de 5,120 kg pour la version multicouche 16-18-20-26-32 mm.
- Corps en aluminium haute qualité, poignée en acier forgé traité.
- Entraînement mécanique par cliquet et crémaillère en acier traité haute résistance.
- Angle de cintrage jusqu’à 95°.
Conseils d’utilisation :
- Ne pas cintrer de tubes écrouis sans recuit préalable.
- Ne pas cintrer de tubes chauds, attendre qu’ils aient atteint la température ambiante.
Cette arbalète est conçue pour faciliter le cintrage des tubes multicouches et cuivre recuit tout en garantissant robustesse, puissance et maniabilité, répondant aux exigences des professionnels du bâtiment et des installations sanitaires.
Arbalète multicouche VIRAX référence 250304 conçue pour le cintrage parfait des tubes multicouches de 16 à 32 mm, ainsi que des tubes cuivre recuits jusqu’à 22 mm, inox (304, 304L, 316, 316L, épaisseur 1 mm) et électro-zingués jusqu’à 15 mm, en conformité avec la norme EN 1057.
Cette cintreuse optimise la force à exercer par rapport au nombre d’actionnements de la poignée mobile, assurant un cintrage facile, rapide et précis jusqu’à un angle de 95°. Elle permet la réalisation de coudes à 90°, chapeaux de gendarme, baïonnettes et dessautages, idéale pour une utilisation en chantier ou atelier.
L’outil est léger et maniable avec un poids de 5,120 kg, pour moins de fatigue utilisateur. Son corps est en aluminium haute qualité, la poignée mobile en acier forgé traité, avec un entraînement mécanique simple et robuste par cliquet et crémaillère en acier traité haute résistance.
La poignée Soft Touch® antidérapante assure une bonne prise en main. L’utilisation est polyvalente : à une main pour un cintrage rapide sur la plupart des diamètres, à deux mains pour plus de puissance sur les matériaux et diamètres les plus contraignants. Un levier de déverrouillage permet un retrait rapide de la forme de cintrage.
Les formes plastiques haute résistance, chargées en fibres de verre, garantissent un maintien optimal du tube. Le système breveté facilite la visualisation rapide des repères de prise de côte sur le tube et le cintrage coude-dans-coude. La mise en place et le retrait des formes et flasques s’effectuent rapidement et sans outils.
Dimensions de l’outil : 350 x 60 x 65 mm. Livrée en coffret plastique VIRABOX.
Avantages : gain de temps par rapport au brasage, réduction des coûts d’approvisionnement et de stockage des coudes, sécurisation des installations grâce à moins d’assemblages.
Capacités détaillées :
- Tube cuivre recuit : Ø 10 à 22 mm (3/8" à 7/8")
- Tube multicouche : Ø 14 à 32 mm
- Tube inox : Ø 12 à 15 mm
- Tube électro-zingué : Ø 12 à 15 mm
Conseil d’utilisation : pour les tubes cuivre recuits au chalumeau, ne recuire que la partie à cintrer afin de ne pas affaiblir le tube au niveau des contre-formes. Ne pas recuire le tube à l’endroit des contre-formes pour éviter toute déformation.
Cette cintreuse optimise la force à exercer par rapport au nombre d’actionnements de la poignée mobile, assurant un cintrage facile, rapide et précis jusqu’à un angle de 95°. Elle permet la réalisation de coudes à 90°, chapeaux de gendarme, baïonnettes et dessautages, idéale pour une utilisation en chantier ou atelier.
L’outil est léger et maniable avec un poids de 5,120 kg, pour moins de fatigue utilisateur. Son corps est en aluminium haute qualité, la poignée mobile en acier forgé traité, avec un entraînement mécanique simple et robuste par cliquet et crémaillère en acier traité haute résistance.
La poignée Soft Touch® antidérapante assure une bonne prise en main. L’utilisation est polyvalente : à une main pour un cintrage rapide sur la plupart des diamètres, à deux mains pour plus de puissance sur les matériaux et diamètres les plus contraignants. Un levier de déverrouillage permet un retrait rapide de la forme de cintrage.
Les formes plastiques haute résistance, chargées en fibres de verre, garantissent un maintien optimal du tube. Le système breveté facilite la visualisation rapide des repères de prise de côte sur le tube et le cintrage coude-dans-coude. La mise en place et le retrait des formes et flasques s’effectuent rapidement et sans outils.
Dimensions de l’outil : 350 x 60 x 65 mm. Livrée en coffret plastique VIRABOX.
Avantages : gain de temps par rapport au brasage, réduction des coûts d’approvisionnement et de stockage des coudes, sécurisation des installations grâce à moins d’assemblages.
Capacités détaillées :
- Tube cuivre recuit : Ø 10 à 22 mm (3/8" à 7/8")
- Tube multicouche : Ø 14 à 32 mm
- Tube inox : Ø 12 à 15 mm
- Tube électro-zingué : Ø 12 à 15 mm
Conseil d’utilisation : pour les tubes cuivre recuits au chalumeau, ne recuire que la partie à cintrer afin de ne pas affaiblir le tube au niveau des contre-formes. Ne pas recuire le tube à l’endroit des contre-formes pour éviter toute déformation.
Pour tube : Multicouche
Composition : 16 – 18 – 20 – 26 – 32 mm
kg : 5,120

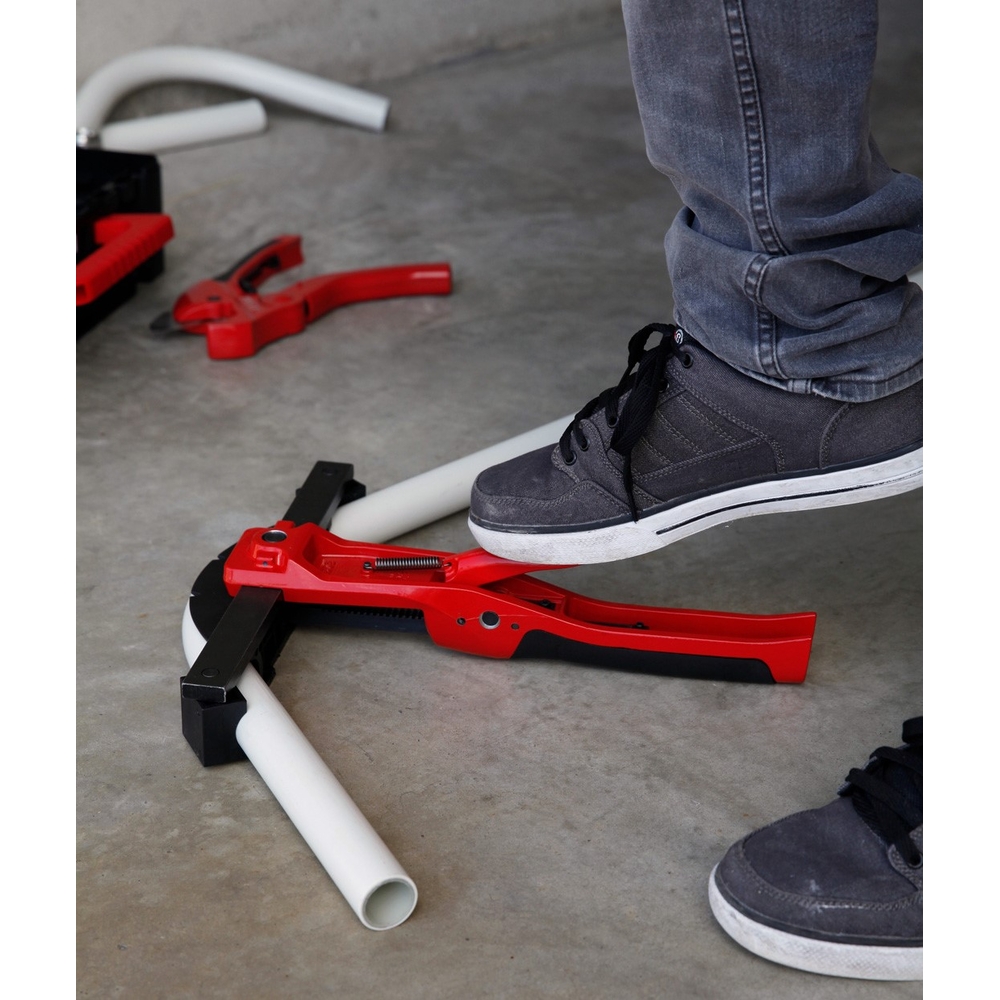

L’arbalète multicouche VIRAX s’utilise pour cintrer des tubes cuivre recuits, tubes multicouches, tubes inox et électro-zingués dans les plages de diamètres précis indiquées. L’utilisateur place la forme de cintrage adaptée sur l’arbalète, puis insère le tube à cintrer dans cette forme. Le cintrage s’effectue par action répétée sur la poignée mobile, entraînée par un mécanisme simple de cliquet et crémaillère. Le cintrage peut être réalisé à une main pour la majorité des diamètres, ou à deux mains pour plus de puissance sur les matériaux ou diamètres plus exigeants. Un levier de déverrouillage facilite le retrait rapide de la forme après cintrage.
L’outil permet de réaliser différents types de cintrages, tels que coudes à 90°, chapeaux de gendarme, baïonnettes et dessautages. Les formes et flasques de cintrage, en plastique haute résistance chargé en fibres de verre, maintiennent solidement le tube pendant l’opération et se montent et démontent rapidement sans outil.
Il est conseillé de ne pas cintrer des tubes écrouis sans recuit préalable, ni de cintrer des tubes chauds, en attendant qu’ils atteignent la température ambiante. Pour les tubes cuivre recuits au chalumeau, il faut ne recuire que la partie à cintrer afin de ne pas affaiblir le tube au niveau des contre-formes, et éviter de recuire à l’endroit des contre-formes pour prévenir toute déformation.
Le système breveté intégré permet de visualiser rapidement les repères de prise de côte sur le tube, facilitant notamment le cintrage coude-dans-coude. L’arbalète est adaptée à une utilisation en chantier ou en atelier. Elle assure un cintrage rapide, précis et sans effort, avec un angle de cintrage pouvant atteindre jusqu’à 95°.
L’outil permet de réaliser différents types de cintrages, tels que coudes à 90°, chapeaux de gendarme, baïonnettes et dessautages. Les formes et flasques de cintrage, en plastique haute résistance chargé en fibres de verre, maintiennent solidement le tube pendant l’opération et se montent et démontent rapidement sans outil.
Il est conseillé de ne pas cintrer des tubes écrouis sans recuit préalable, ni de cintrer des tubes chauds, en attendant qu’ils atteignent la température ambiante. Pour les tubes cuivre recuits au chalumeau, il faut ne recuire que la partie à cintrer afin de ne pas affaiblir le tube au niveau des contre-formes, et éviter de recuire à l’endroit des contre-formes pour prévenir toute déformation.
Le système breveté intégré permet de visualiser rapidement les repères de prise de côte sur le tube, facilitant notamment le cintrage coude-dans-coude. L’arbalète est adaptée à une utilisation en chantier ou en atelier. Elle assure un cintrage rapide, précis et sans effort, avec un angle de cintrage pouvant atteindre jusqu’à 95°.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels types de tubes cette cintreuse arbalète peut-elle cintrer ?
Cette cintreuse est conçue pour cintrer des tubes cuivre recuits jusqu’à Ø 22 mm, des tubes multicouches jusqu’à Ø 32 mm, des tubes inox (304, 304L, 316, 316L, épaisseur 1 mm) et des tubes électro-zingués jusqu’à Ø 15 mm. Elle respecte la norme EN 1057 pour le cuivre recuit.
Comment fonctionne le mécanisme de cintrage et quel est son avantage ?
Le mécanisme utilise un entraînement par cliquet et crémaillère en acier traité haute résistance, optimisant la force à exercer par rapport au nombre d’actionnements de la poignée mobile. Cela permet un cintrage facile, rapide et précis jusqu’à 95° avec un effort réduit.
Quelles sont les caractéristiques techniques qui garantissent la robustesse et la maniabilité de l’outil ?
Le corps est en aluminium haute qualité, la poignée mobile en acier forgé traité, et les formes plastiques sont chargées en fibres de verre pour une haute résistance. L’outil pèse 5,120 kg, ce qui le rend léger et maniable pour limiter la fatigue sur chantier ou en atelier.
Comment s’effectue la prise en main et la manipulation de l’arbalète ?
La poignée Soft Touch® antidérapante assure une bonne prise en main. L’utilisation peut se faire à une main pour un cintrage rapide ou à deux mains pour plus de puissance sur les matériaux et diamètres les plus contraignants. Un levier de déverrouillage permet de retirer rapidement la forme de cintrage.
Quels sont les avantages liés à l’utilisation de cette cintreuse sur chantier ?
Elle permet un gain de temps par rapport au brasage, réduit les coûts d’approvisionnement et de stockage des coudes, et sécurise les installations grâce à un nombre réduit d’assemblages. Le système breveté facilite la visualisation rapide des repères de prise de côte sur le tube.
