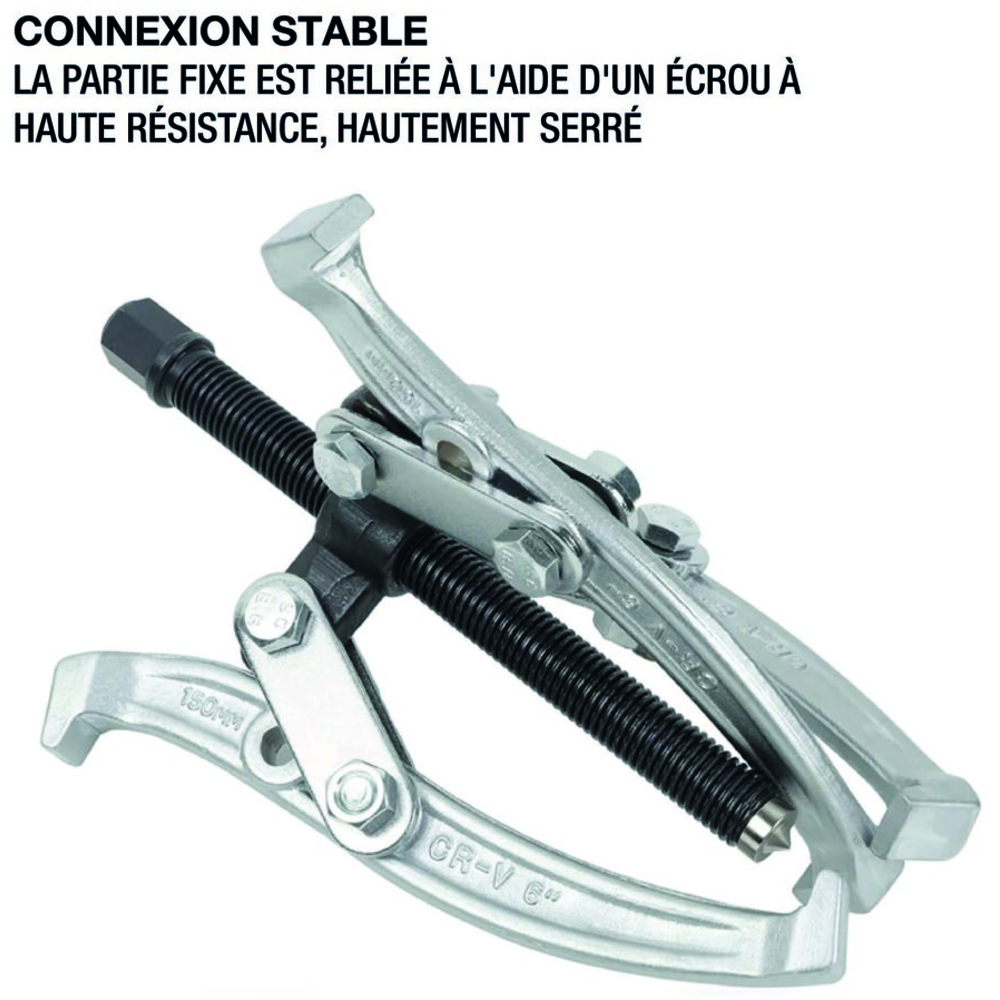

Arrache roulement 2/3 branches - coffret 72 pcs DRAKKAR - 15699
Référence : S01515699
Découvrez Arrache roulement 2/3 branches - coffret 72 pcs DRAKKAR - 15699 disponible à l'achat
- Convient aux applications internes et externes
- Griffes réversibles en acier au chrome vanadium forgé
- Quatre tailles d’extracteurs pour diverses profondeurs
- Composition complète avec griffes, clips et vis
- Outil robuste et durable pour extraction précise
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

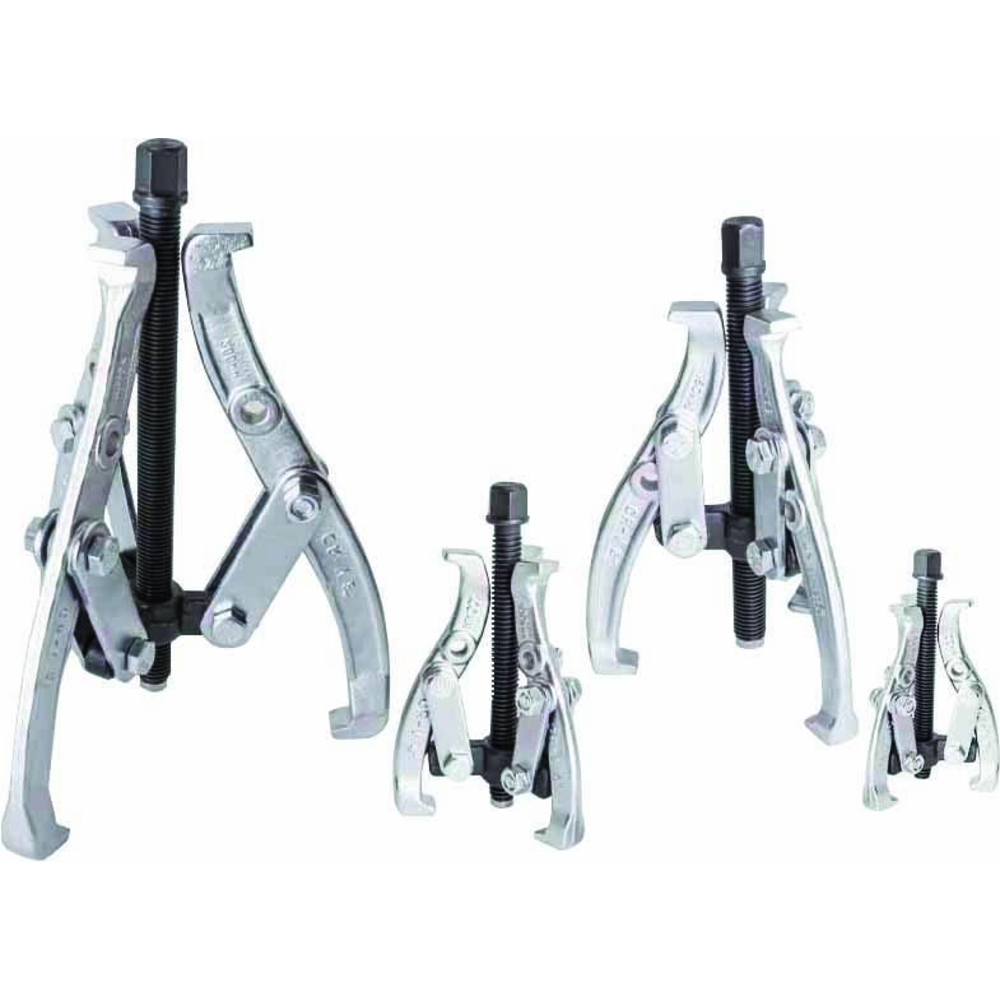

L'arrache roulement 2/3 branches, coffret de 72 pièces, est un outil essentiel pour l'extraction de roulements.
Cet ensemble comprend des outils à 2 ou 3 griffes adaptés pour des applications internes et externes. Il est recommandé d'utiliser les griffes réversibles en acier au chrome vanadium forgé pour bénéficier d'une résistance et d'une durabilité accrues. Pour une efficacité maximale, choisissez la taille appropriée d'extracteur en fonction de la profondeur et de la largeur de travail requises.
Le coffret inclut quatre tailles d'extracteurs de roulements (3", 4", 6", 8") avec des profondeurs de travail maximales de 60 à 175 mm et des largeurs de travail maximales de 75 à 200 mm. La composition se compose de 12 griffes d’extraction, 24 clips métalliques, 4 supports de vis triangulaires et à deux coins, ainsi que 4 vis hexagonales et 24 écrous et boulons. Pesant 10,5 kg, cet outil est fabriqué en acier au chrome vanadium, en type guillotine, et convient à des applications variées.
Convient aux applications internes et externes.

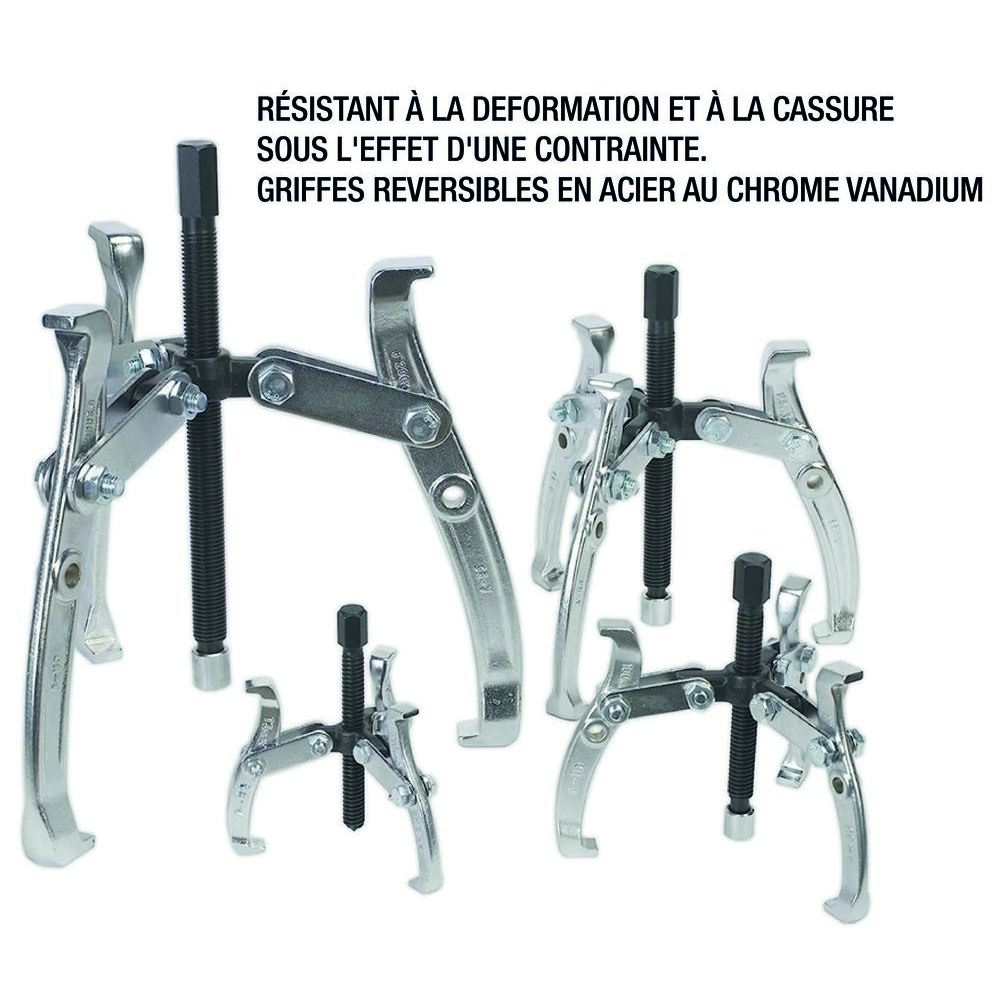

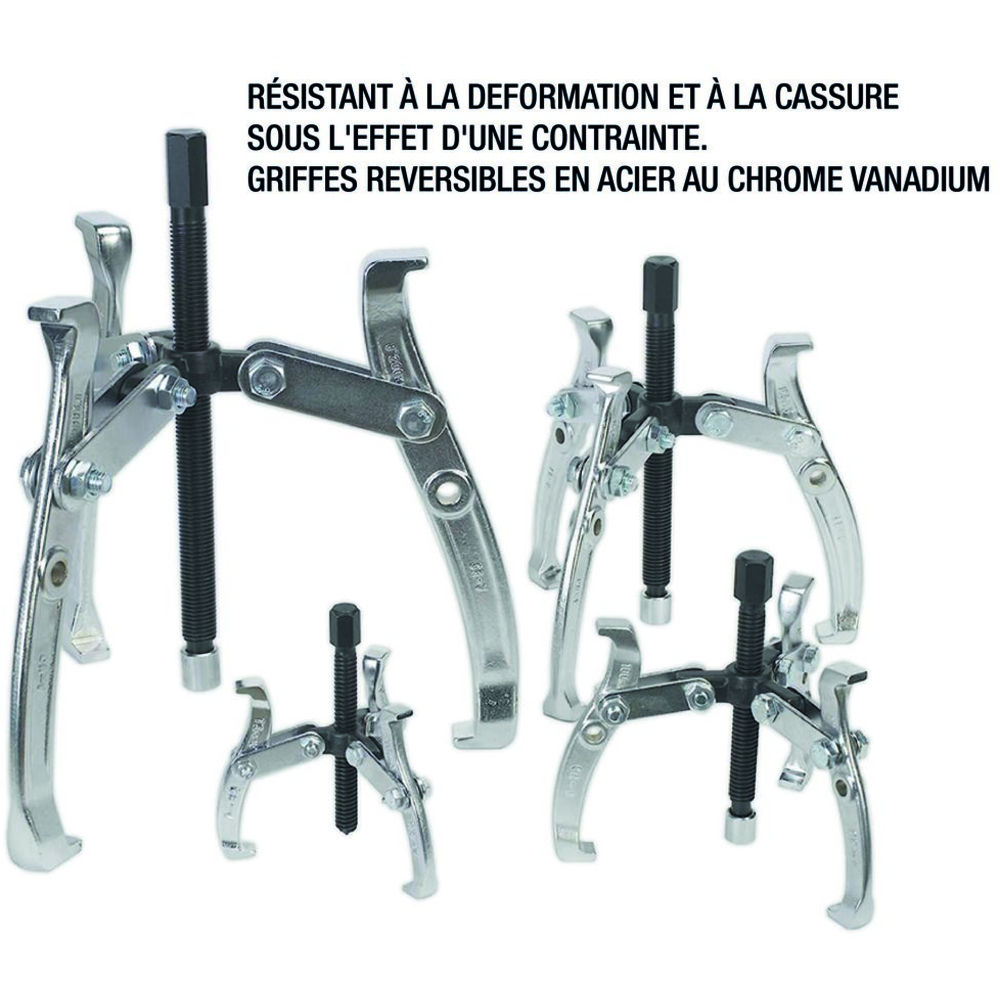

Griffes réversibles en acier au chrome vanadium forgé pour plus de résistance et de durabilité.

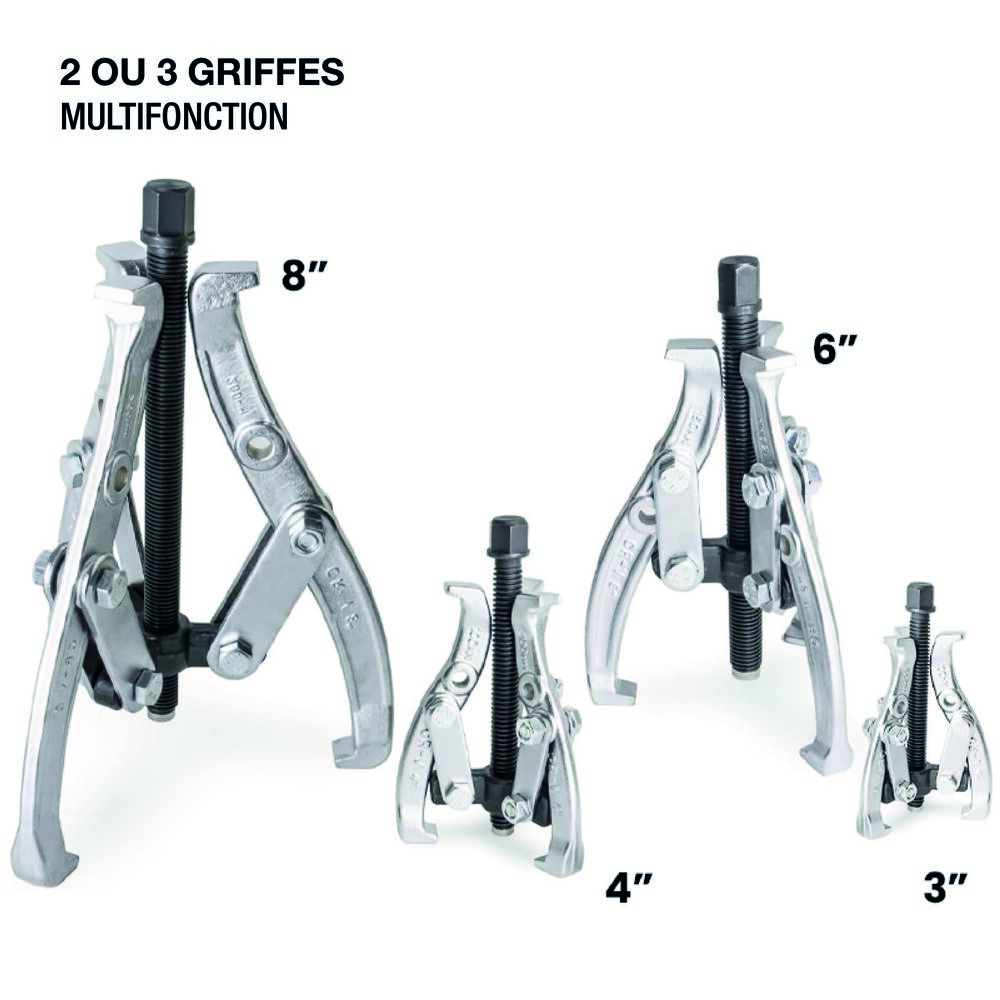

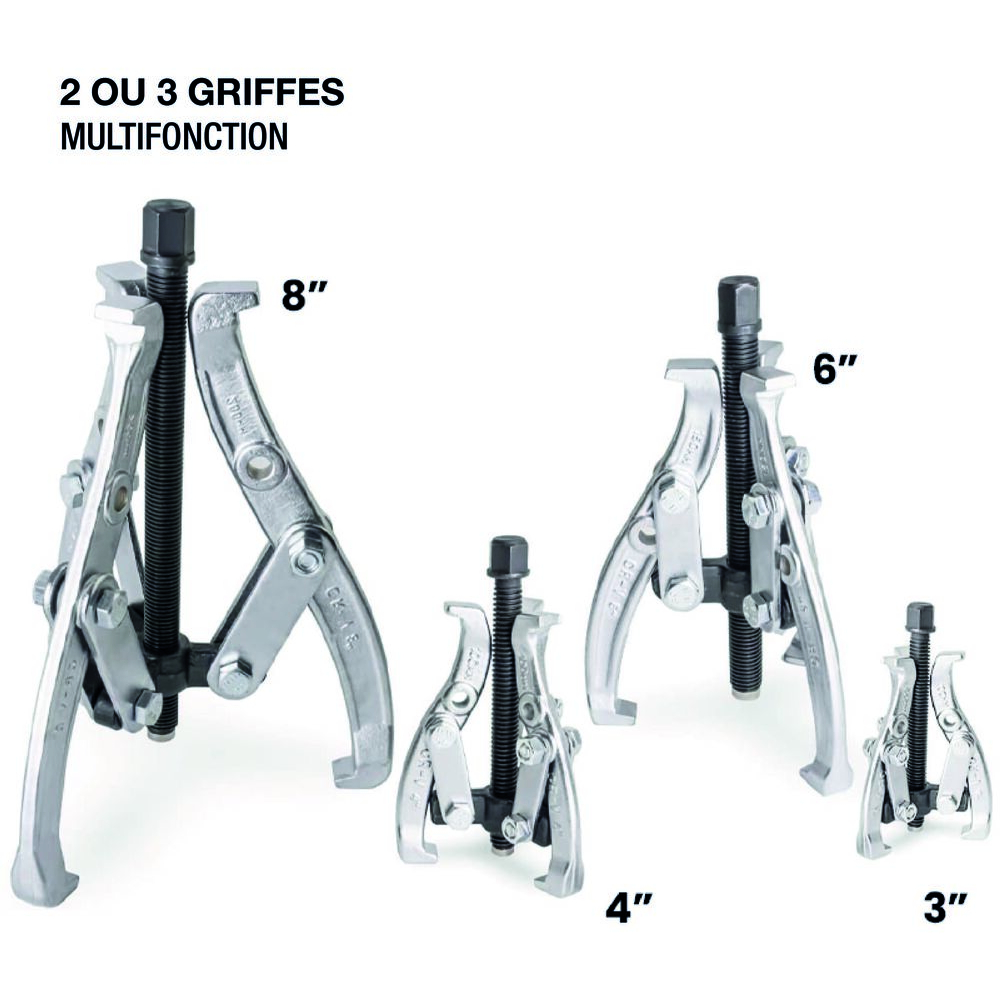

4 tailles extracteurs de roulements 3" – 4" – 6" – 8" :
- profondeur de travail max. de 60 à 175mm
- largeur de travail max. de 75 à 200mm

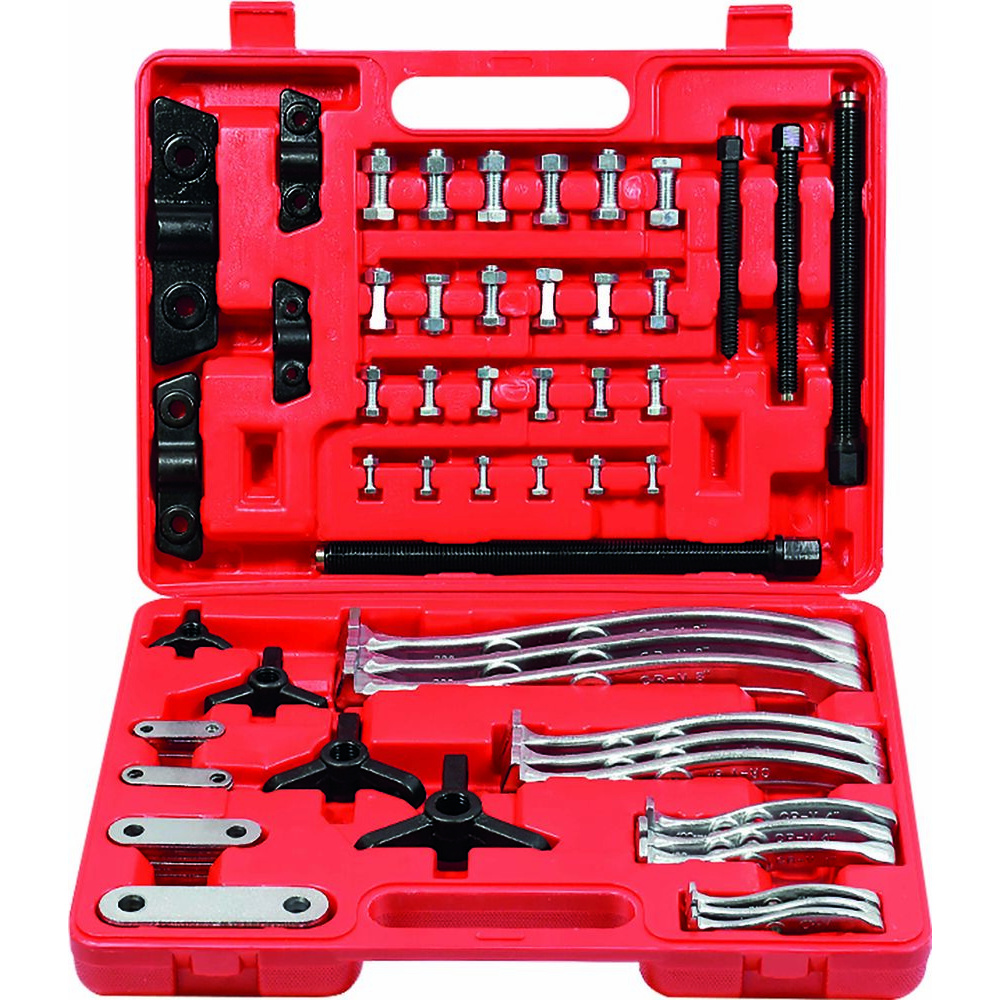

Composition:
- 12 griffes d’extraction (3 pièces par taille)
- 24 clips métalliques (6 pièces par taille)
- 4 supports de vis triangulaires (1 pièce par taille)
- 4 supports de vis à deux coins (1 pièce par taille)
- 4 vis hexagonales (1 pièce par taille)
- 24 écrous et boulons (6 pièces par taille)
Il comprend des outils à 2 ou 3 griffes réversibles fabriquées en acier au chrome vanadium forgé, garantissant une grande résistance et durabilité. Le coffret propose quatre tailles d'extracteurs de roulements (3", 4", 6" et 8") adaptées à différentes profondeurs et largeurs de travail, avec une profondeur maximale allant de 60 à 175 mm et une largeur maximale de 75 à 200 mm.
La composition détaillée du coffret inclut :
- 12 griffes d’extraction (3 pièces par taille)
- 24 clips métalliques (6 pièces par taille)
- 4 supports de vis triangulaires (1 pièce par taille)
- 4 supports de vis à deux coins (1 pièce par taille)
- 4 vis hexagonales (1 pièce par taille)
- 24 écrous et boulons (6 pièces par taille)
Le type d'outil est de type guillotine, et le poids total du coffret est de 10 kg. Ce kit est adapté pour diverses applications mécaniques nécessitant un arrachement fiable et précis des roulements.
- Type d'outil : Arrache roulement
- Nombre de griffes : 2 et 3
- Matière : Acier au chrome vanadium forgé
- Applications : Internes et externes
- Profondeur de travail maximum : 60 à 175 mm
- Largeur de travail maximum : 75 à 200 mm
- Composition du coffret :
- 12 griffes d’extraction (3 pièces par taille)
- 24 clips métalliques (6 pièces par taille)
- 4 supports de vis triangulaires (1 pièce par taille)
- 4 supports de vis à deux coins (1 pièce par taille)
- 4 vis hexagonales (1 pièce par taille)
- 24 écrous et boulons (6 pièces par taille)
Pour l'extraction à 2 branches, la procédure est similaire : on sélectionne la taille de griffe, on assemble le support à deux coins à la vis hexagonale, puis on fixe les clips métalliques et écrous aux supports et griffes. Les griffes sont fixées sur le roulement, la clé insérée et tournée lentement pour remonter et détacher le roulement, en poursuivant jusqu'à son extraction complète. Là aussi, l'utilisation de vis de rallonge de longueurs différentes est déconseillée.
L'outil peut être réglé de différentes manières selon le type d'extraction (2 ou 3 branches). L'ensemble est destiné à l'extraction des paliers de l'arbre. Il est important de suivre les consignes de sécurité et de ne pas forcer l'outil au-delà de son usage normal. En cas de difficulté à détacher le roulement malgré un effort maximal, il est conseillé d'utiliser un outil de capacité supérieure plutôt que de frapper la pièce ou la broche.
Cette méthode d'utilisation s'applique dans des environnements sécurisés, en veillant à ce que le véhicule soit correctement stabilisé si nécessaire, et en respectant les consignes pour éviter tout accident ou dommage.
Le résultat attendu est l'extraction progressive et contrôlée du roulement de l'arbre, obtenue par un vissage lent et continu de la clé dans l'extracteur jusqu'à ce que le roulement se détache.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
À quoi sert le coffret arrache roulement 2/3 branches DRAKKAR 15699 ?
Ce coffret est conçu pour extraire précisément des roulements avec des applications internes et externes. Il permet d’enlever les paliers d’arbre grâce à des griffes réversibles en acier au chrome vanadium forgé, assurant résistance et durabilité.
Quelles sont les tailles d’extracteurs disponibles dans ce coffret ?
Le kit comprend quatre tailles d’extracteurs de roulements : 3", 4", 6" et 8". Ces tailles couvrent des profondeurs de travail maximales allant de 60 à 175 mm et des largeurs de travail maximales de 75 à 200 mm, adaptées à diverses dimensions de roulements.
Comment se compose le coffret et quels sont les éléments fournis ?
Le coffret contient 72 pièces dont 12 griffes d’extraction (3 par taille), 24 clips métalliques, 4 supports de vis triangulaires, 4 supports de vis à deux coins, 4 vis hexagonales et 24 écrous et boulons. Cette composition complète permet un montage adapté selon le type d’extraction (2 ou 3 branches).
Comment utiliser l’arrache roulement 2/3 branches pour extraire un roulement ?
Il faut d’abord sélectionner la taille de griffe adaptée au roulement. Pour une extraction à 3 branches, on assemble les supports de vis triangulaires à la vis hexagonale, puis on fixe clips, écrous et griffes sur le roulement. La clé est insérée dans l’extracteur et tournée lentement pour remonter le roulement jusqu’à son extraction complète. La procédure est similaire pour l’extraction à 2 branches avec les supports à deux coins. Il est important de ne pas utiliser de vis de rallonge de longueurs différentes.
Quelles précautions de sécurité sont à respecter lors de l’utilisation ?
Il faut utiliser l’outil dans un environnement sécurisé, éviter toute exposition à l’humidité ou aux liquides inflammables, porter des équipements de protection adaptés (gants, protection oculaire), et ne pas forcer l’outil au-delà de son usage normal. En cas de difficulté, il est recommandé d’utiliser un outil de capacité supérieure plutôt que de forcer ou frapper la pièce. Vérifiez également l’état des pièces avant usage et ne modifiez pas l’outil.
Quelles sont les limites d’utilisation de cet outil ?
L’outil ne doit pas être utilisé avec des vis de rallonge de différentes longueurs. Il ne faut pas frapper la pièce ou la broche si le roulement ne se dégage pas malgré un effort maximal. L’outil est conçu pour des profondeurs et largeurs maximales précisées, au-delà desquelles un autre équipement serait nécessaire.
