Arrache roulement et guillotine - coffret 12 pcs DRAKKAR - 15697
Référence : S01515697
Découvrez Arrache roulement et guillotine - coffret 12 pcs DRAKKAR - 15697 disponible à l'achat
- Comprend 12 pièces pour divers travaux mécaniques
- Mâchoires adaptées à plusieurs diamètres de roulements
- Compact et facile à transporter
- Vis mère et vis d’extension incluses pour plus de polyvalence
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
L'arrache roulement guillotine Drakkar Equipement est un coffret complet de 12 pièces, idéal pour divers travaux mécaniques.
Cet outil est conçu pour faciliter le démontage des roulements en utilisant des mâchoires de séparation spécifiques. Il comprend des mâchoires de 2″ et 3″, permettant d'adapter l'outillage à différents diamètres de roulements. Pour une utilisation efficace, il est recommandé de choisir la mâchoire correspondant au roulement à retirer et de s'assurer que l'appareil est bien fixé avant d'appliquer la force.

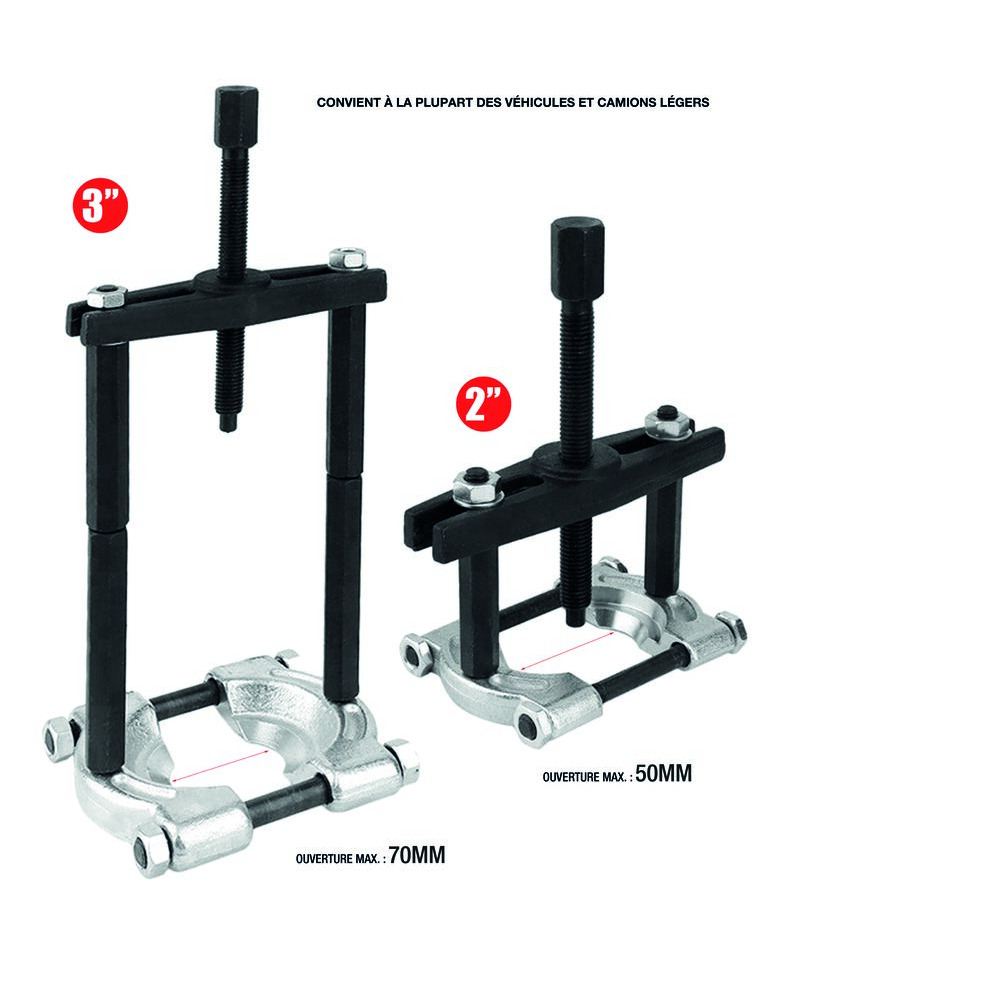

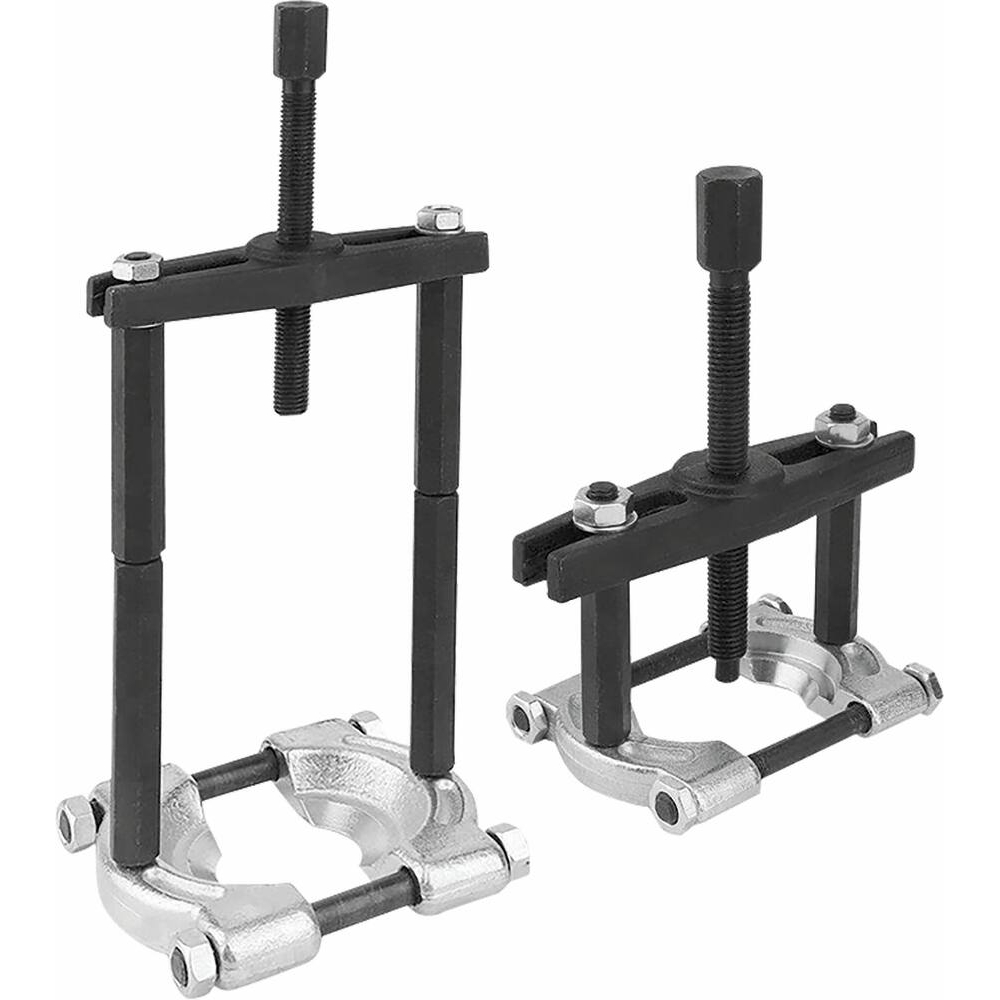

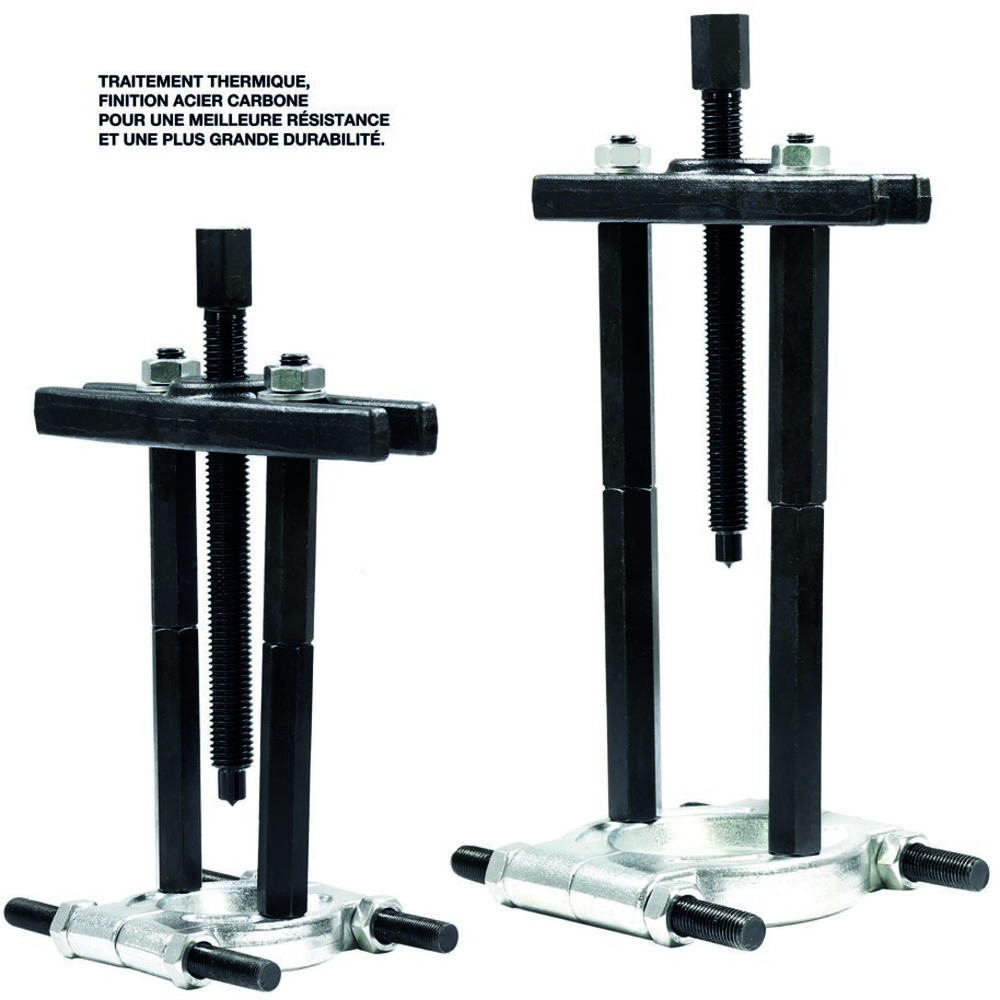

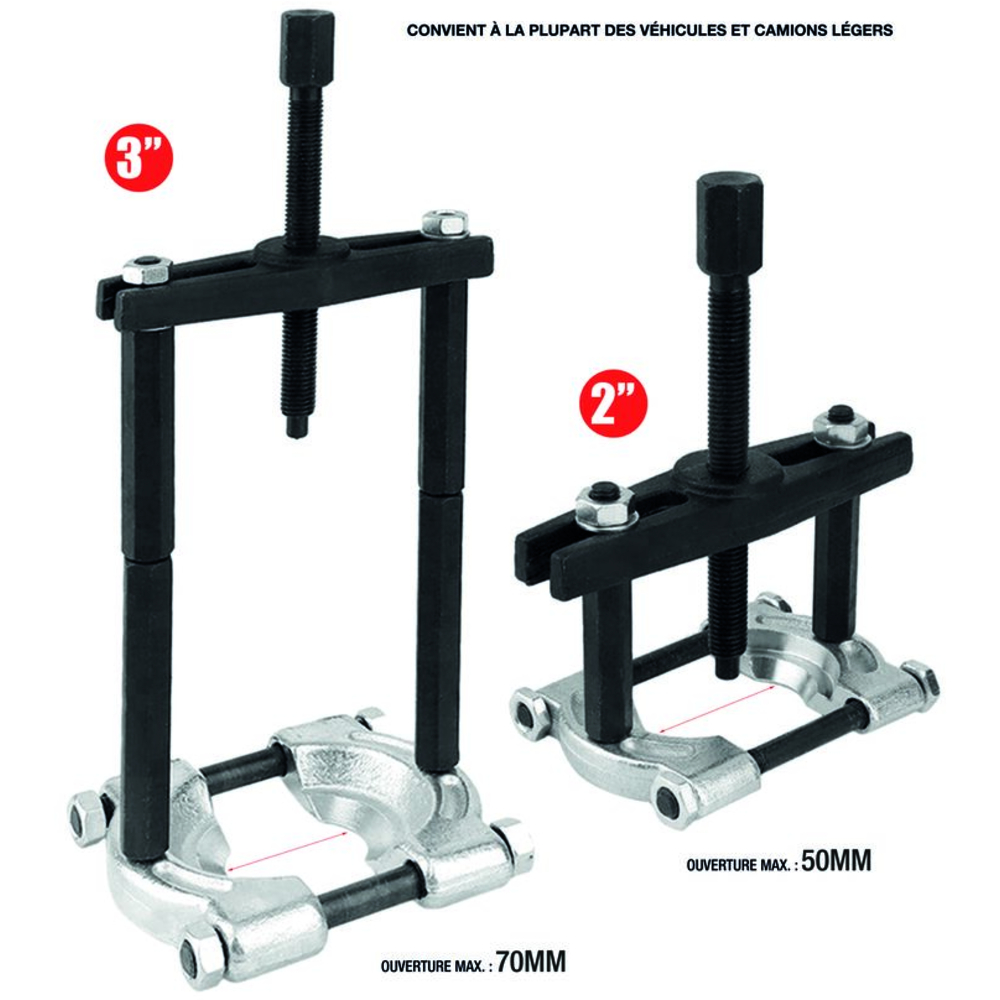

Le coffret se compose d'une mâchoire de séparation de roulement de 2″ avec une profondeur de travail de 150 mm et une largeur de travail de 30 à 50 mm, ainsi qu'une mâchoire de 3″ avec une profondeur de 200 mm et une largeur de 50 à 75 mm. Il inclut également une vis mère de 178 mm, une poignée, et quatre vis d'extension de 4″ et 5″. Avec un poids total de 4.6 kg, cet ensemble est compact et facilement transportable, idéal pour les professionnels comme pour les amateurs avertis.

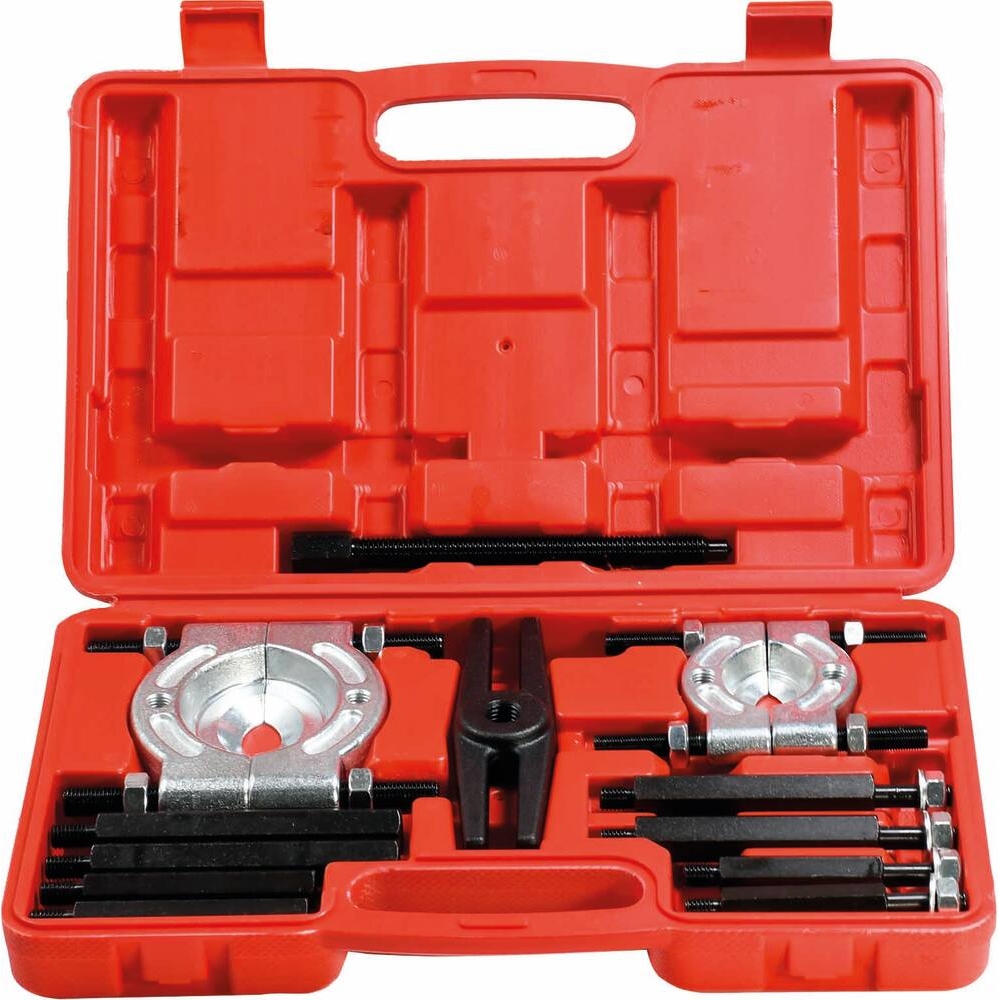

Composition:
- 1 x 2″ mâchoires de séparation de roulement, profondeur de travail : 150mm / largeur de travail : 30-50mm
- 1 x 3″ mâchoires de séparation de roulement, profondeur de travail : 200mm / largeur de travail : 50-75mm
- 1 x vis mère 178 mm
- 1 x poignée
- 4 x 4″ vis d'extension 3/8″-16
- 4 x 5″ vis d'extension 3/8″-16
Pour 2″ + 3″ mâchoires de séparation de roulement :
- Une mâchoire de séparation de roulement 2" avec une profondeur de travail de 150 mm et une largeur de travail de 30 à 50 mm.
- Une mâchoire de séparation de roulement 3" avec une profondeur de travail de 200 mm et une largeur de travail de 50 à 75 mm.
- Une vis mère de 178 mm.
- Une poignée.
- Quatre vis d'extension de 4" (3/8"-16).
- Quatre vis d'extension de 5" (3/8"-16).
Cet outil de type guillotine, pesant 4,5 kg, est compact et facilement transportable. Il est adapté aussi bien aux professionnels qu'aux amateurs avertis pour divers travaux mécaniques impliquant le retrait de roulements. Le choix de la mâchoire doit correspondre au diamètre du roulement à démonter, avec une fixation solide de l'appareil avant application de la force.
- Nombre de pièces : 12
- Composition :
- 1 x mâchoires de séparation de roulement 2" (profondeur de travail : 150 mm, largeur de travail : 30-50 mm)
- 1 x mâchoires de séparation de roulement 3" (profondeur de travail : 200 mm, largeur de travail : 50-75 mm)
- 1 x vis mère de 178 mm
- 1 x poignée
- 4 x vis d'extension 4" (3/8"-16)
- 4 x vis d'extension 5" (3/8"-16)
- Type : guillotine
Pour extraire un roulement monté sur un arbre, il faut d'abord sélectionner la taille de mâchoire de séparation adaptée au roulement. Ensuite, desserrer suffisamment les écrous pour permettre aux mâchoires de s'accrocher derrière le boîtier du roulement. À l'aide d'une clé (non fournie), serrer uniformément les écrous jusqu'à ce que les mâchoires soient solidement fixées. Visser deux vis d'extension de même longueur dans les mâchoires, puis fixer la poignée sur ces vis en la maintenant avec rondelles et écrous. Visser la vis d'entraînement dans l'étrier jusqu'à ce qu'elle touche le centre de l'arbre. Tourner la vis-mère dans le sens des aiguilles d'une montre pour détacher progressivement le boîtier de roulement de l'arbre, puis continuer jusqu'à son extraction complète. Enfin, retirer la vis de guidage en la dévissant dans le sens inverse des aiguilles d'une montre, puis retirer le roulement.
Pour séparer des roulements entre eux, la procédure est similaire : choisir la mâchoire adaptée, desserrer les écrous pour accrocher les mâchoires entre chaque roulement, serrer les écrous jusqu'à ce que les mâchoires soient bien calées, visser les vis d'extension, puis continuer à serrer jusqu'à la séparation des roulements. Retirer ensuite la mâchoire du séparateur.
Il est important de ne pas serrer excessivement les écrous des mâchoires de séparation afin d'éviter d'endommager les roulements.
L'outil doit être utilisé dans un environnement sécurisé, propre et bien éclairé, en évitant l'exposition à l'humidité, à la pluie, aux liquides ou gaz inflammables. Il convient de vérifier que l'outil est bien monté et perpendiculaire à la pièce de travail et de porter des vêtements adaptés pour éviter tout accrochage. En cas de fonctionnement non conforme, il ne faut pas forcer l'outil ni utiliser de levier ou marteau pour tourner la vis-mère ou déloger les pièces. Il est recommandé de remplacer l'outil par un modèle de capacité supérieure si la pièce ne se déloge pas malgré l'effort maximal exercé.
Toutes les pièces utilisées doivent être comptées et ne pas être laissées dans ou sur le véhicule après utilisation.
Le résultat attendu est l'extraction ou la séparation progressive et contrôlée des roulements, sans endommager ces derniers, par un serrage progressif et uniforme des écrous et un vissage de la vis-mère jusqu'à ce que le roulement soit retiré.
(Ces informations sont issues du manuel d'instructions en français, notamment des pages 3 à 5 et 17.)
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quelles sont les pièces comprises dans le coffret arrache roulement guillotine Drakkar ?
Le coffret comprend 12 pièces : une mâchoire de séparation de roulement 2" (profondeur de travail 150 mm, largeur 30-50 mm), une mâchoire 3" (profondeur 200 mm, largeur 50-75 mm), une vis mère de 178 mm, une poignée, quatre vis d’extension de 4" (3/8"-16) et quatre vis d’extension de 5" (3/8"-16).
Comment choisir la mâchoire adaptée pour l’extraction d’un roulement ?
Il faut sélectionner la mâchoire dont la largeur et la profondeur de travail correspondent au diamètre du roulement à démonter. La mâchoire doit pouvoir s’accrocher solidement derrière le boîtier du roulement sans serrage excessif des écrous pour éviter d’endommager la pièce.
Quelle est la procédure recommandée pour extraire un roulement avec ce coffret ?
Après avoir choisi la mâchoire adaptée, desserrez les écrous pour l’accrocher derrière le roulement. Serrez uniformément les écrous à l’aide d’une clé jusqu’à fixation solide. Vissez deux vis d’extension de même longueur dans les mâchoires, fixez la poignée avec rondelles et écrous, puis vissez la vis mère jusqu’au centre de l’arbre. Tournez la vis mère dans le sens horaire pour détacher le roulement progressivement, puis retirez-le en dévissant la vis mère dans le sens inverse.
Quelles précautions de sécurité doivent être respectées lors de l’utilisation de cet outil ?
Utilisez l’outil dans un environnement sécurisé, propre et bien éclairé. Évitez l’humidité, la pluie et les liquides ou gaz inflammables. Portez des vêtements adaptés sans pièces amples ni bijoux, et protégez vos yeux. Ne forcez pas l’outil au-delà de sa capacité, ne frappez pas la vis mère avec un marteau, et ne chauffez pas les griffes d’extraction. Vérifiez que l’outil est bien monté et perpendiculaire à la pièce.
Quelles sont les limites d’utilisation de ce coffret ?
Ne pas forcer l’outil ni utiliser de leviers ou marteaux pour tourner la vis mère. Si le roulement ne se déloge pas malgré un effort maximal, il est recommandé d’utiliser un outil de capacité supérieure. Un serrage excessif des écrous des mâchoires de séparation peut endommager les roulements.
Comment séparer plusieurs roulements montés ensemble ?
La méthode est similaire à l’extraction : choisir la mâchoire adaptée, desserrer les écrous pour accrocher les mâchoires entre les roulements, serrer uniformément jusqu’à calage, visser les vis d’extension, puis continuer à serrer jusqu’à séparation complète. Retirer ensuite la mâchoire du séparateur.
