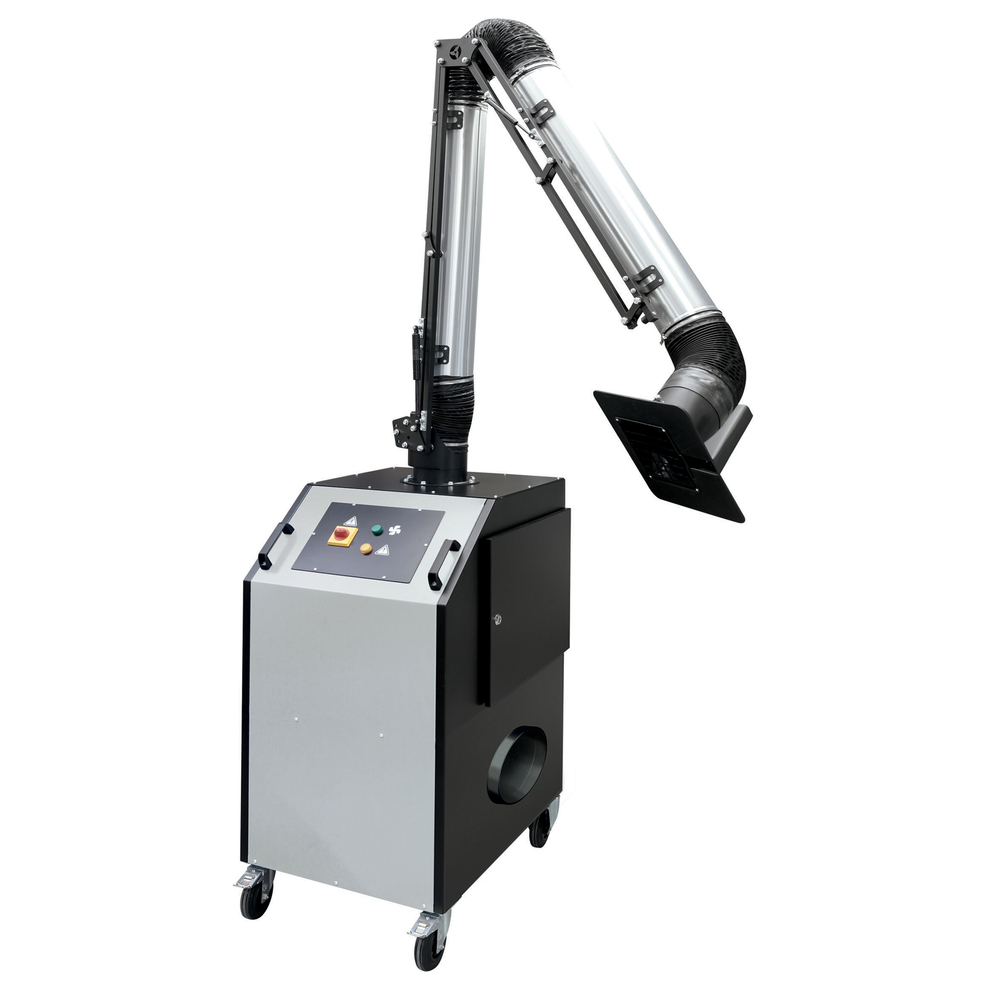

ASPIRATEUR DE FUMÉE AVEC REJET EXTERIEUR UNI 2.0 RE - 400V + BRAS 3m - GYS - 061545
Référence : G018061545
Découvrez ASPIRATEUR DE FUMÉE AVEC REJET EXTERIEUR UNI 2.0 RE - 400V + BRAS 3m - GYS - 061545 disponible à l'achat
- Équipement mobile pour l'aspiration des fumées de soudage
- Bras d'aspiration de 3 mètres pour une grande mobilité
- Filtration en quatre étapes pour une purification optimale
- Construction robuste en acier et aluminium anodisé
- Grille de sécurité pour un environnement de travail sûr
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
L’aspirateur de fumées mobile UNI 2.0 RE est un équipement performant, idéal pour épurer les fumées sèches générées par le soudage. Ce modèle, équipé d’un bras d’aspiration de 3 mètres, offre une mobilité accrue et un bras pivotant à 360°, facilitant ainsi son utilisation dans divers environnements de travail.
L'UNI 2.0 est spécialement conçu pour les procédés de soudage MMA, TIG et MIG/MAG. Sa filtration s'effectue en quatre étapes, garantissant une purification optimale : un filtre métallique, un filtre ondulé, un filtre à poches rigides EPA, et en option, un filtre à charbon pour une filtration encore plus fine.
Le bras 160/3 est construit en acier renforcé et en aluminium anodisé, lui conférant robustesse et légèreté. Avec un profil de hotte conçu pour une aspiration maximale, il est également ajustable grâce à un débit d'aspiration réglable et une poignée pour une utilisation aisée. La grille de sécurité anti-intrusion protège contre les débris non désirés, assurant un environnement de travail plus sûr.
La filtration s’effectue en quatre étapes pour une purification optimale : un filtre métallique, un filtre ondulé, un filtre à poches rigides EPA, et en option un filtre à charbon pour une filtration plus fine. Le bras 160/3 est fabriqué en tubes d’acier renforcé et en aluminium anodisé 6061, garantissant robustesse et légèreté. Sa hotte d’aspiration au profil carré maximise l’efficacité d’aspiration.
Le débit d’aspiration est réglable et la hotte est équipée d’une poignée pour une prise en main aisée. Une grille de sécurité anti-intrusion protège contre les débris tels que chiffons ou papiers, assurant un environnement de travail plus sûr.
Les gaz et fumées générés lors de la soudure sont rejetés à l’extérieur grâce à un système de rejet extérieur nécessitant une gaine de diamètre 150 mm pour l’évacuation.
Caractéristiques techniques principales :
- Alimentation : 400 V triphasé, 32 A
- Puissance : 1100 W
- Débit d’air : 1500 m³/h
- Dépression : 1400 Pa
- Niveau sonore : 73 dB(A)
- Longueur du bras : 3 m
- Poids : 100 kg
- Indice de protection : IP55
L’aspirateur est livré avec un câble de 6 mètres (4x2,5 mm²), sans prise. Il est conforme à la norme CE - EN 60974-1 et fabriqué en Italie.
L’aspirateur de fumée UNI 2.0 RE et son bras 160/3 ont été conçus pour aspirer et épurer les fumées sèches produites par les différents procédés de soudage. L’aspirateur dispose d’un bras d’aspiration amovible pivotant sur 360°.
APPLICATION
L’aspirateur UNI 2.0 a été conçu pour les applications suivantes :
• Soudage MMA
• Soudage TIG
• Soudage MIG/MAG
FILTRATION
Quatre étapes de filtration :
1 - Filtre métallique (niveau de filtration : 1)
2 - Filtre ondulé (niveau de filtration : 2)
3 - Filtre à poches rigides EPA (niveau de filtration : 3)
4 - Filtre à charbon (option : ref. 064522)
Bras 160/3
• Résistance : La structure autoportante interne est faite avec des tubes d’acier renforcé et par des composants en alliage d’aluminium 6061 anodisés pour assurer la résistance dans le temps (malgré une exposition continue aux fumées).
• Légèreté : Le tuyau rigide en aluminium permet une plus grande légèreté.
• Efficacité : Le profil carré de la hotte d’aspiration permet une aspiration maximale.
• Ajustable: Le débit d’aspiration est réglable et la hotte possède une poignée pour une meilleure prise en main. Le bras pivote sur 360 °.
• Sécurisant : Dispose d’une grille de sécurité anti-intrusion (chiffons/papiers).
Le fonctionnement consiste à aspirer les gaz et fumées générés pendant la soudure, qui sont ensuite filtrés en plusieurs étapes (filtre métallique, filtre ondulé, filtre à poches rigides EPA, et éventuellement un filtre à charbon actif en option). Ces fumées sont rejetées à l’extérieur via un système de rejet nécessitant une gaine d’évacuation de diamètre 150 mm.
Le débit d’aspiration est réglable manuellement depuis la hotte d’aspiration, qui est équipée d’une poignée facilitant la prise en main. Le tableau de commande en façade permet d’allumer et d’éteindre l’appareil, de surveiller le fonctionnement du ventilateur, et signale l’obstruction des filtres par des témoins lumineux et une alarme sonore.
L’entretien régulier inclut le nettoyage et le remplacement des filtres selon leur degré d’encrassement, indiqué par un témoin lumineux. Le remplacement des filtres s’effectue en ouvrant la porte dédiée avec une clé triangulaire fournie, en extrayant les filtres un par un, en commençant par le filtre le plus bas.
En cas de dysfonctionnement, notamment en cas de démarrage impossible, de filtre obstrué ou de vibrations excessives, les actions à réaliser sont explicitement indiquées : vérifier l’alimentation électrique, nettoyer ou remplacer les filtres, contrôler les composants en rotation.
L’ensemble de ces éléments permet d’utiliser l’aspirateur de fumée dans divers environnements de travail, assurant une purification efficace des fumées sèches issues des procédés de soudage, tout en maintenant une bonne maniabilité et sécurité d’usage.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelles sont les applications spécifiques de l’aspirateur de fumée UNI 2.0 RE ?
L’aspirateur UNI 2.0 RE est conçu pour aspirer et épurer les fumées sèches générées par les procédés de soudage MMA, TIG et MIG/MAG. Il est adapté aux fumées produites lors de la soudure par points, soudure discontinue à fil ou à électrode.
Comment fonctionne le système de filtration de cet aspirateur ?
La filtration s’effectue en quatre étapes : un filtre métallique lavable, un filtre ondulé en polyester secouable, un filtre à poches rigides EPA non régénérable et, en option, un filtre à charbon actif. Cette filtration garantit une purification optimale des fumées avant leur rejet à l’extérieur.
Quels sont les éléments techniques assurant la robustesse et la maniabilité du bras d’aspiration ?
Le bras 160/3 est fabriqué en tubes d’acier renforcé et en aluminium anodisé 6061, offrant une structure autoportante résistante malgré une exposition continue aux fumées. Sa hotte d’aspiration au profil carré maximise l’efficacité d’aspiration. Le bras est pivotant à 360° et équipé d’une poignée pour un réglage aisé du débit d’aspiration.
Quelles précautions d’usage sont nécessaires pour le bras d’aspiration ?
Les opérations d’ouverture et de fermeture du bras doivent être réalisées exclusivement en position frontale à la machine. Le bras doit être utilisé dans un rayon d’action maximal de 3 mètres pour éviter tout risque de renversement de l’appareil, notamment en raison du déplacement du centre de gravité.
Comment est assurée la sécurité et le contrôle du bon fonctionnement de l’appareil ?
L’aspirateur dispose d’un tableau de commande avec interrupteur général, témoins lumineux indiquant la mise en marche du ventilateur et l’obstruction des filtres, ainsi qu’une alarme sonore pour signaler le remplacement nécessaire des filtres. Une grille de sécurité anti-intrusion protège le bras d’aspiration contre les débris indésirables.
Quels sont les critères de maintenance et remplacement des filtres ?
Le nettoyage des filtres métalliques et ondulés est recommandé une fois par semaine, tandis que le filtre à poches rigides EPA doit être remplacé environ une fois par mois. L’encrassement des filtres est signalé par un témoin lumineux. Le remplacement s’effectue en extrayant les filtres un par un, en commençant par le filtre le plus bas, à l’aide d’une clé triangulaire fournie.
Comment les fumées sont-elles évacuées après filtration ?
Les gaz et fumées filtrés sont rejetés à l’extérieur via un système de rejet nécessitant une gaine d’évacuation de diamètre 150 mm, empêchant ainsi leur propagation dans le milieu de travail.
