Attache mâle soudure carré femelle 14 x 18 mm massif 38 mm avec ressort tige cache HAZET - 6430D
Référence : H1226430D
Découvrez Attache mâle soudure carré femelle 14 x 18 mm massif 38 mm avec ressort tige cache HAZET - 6430D disponible à l'achat
Les points clés
- Fabrication allemande garantissant qualité et robustesse
- Couple maximal recommandé de 144 Nm pour un serrage précis
- Dimensions compactes avec 38 mm de longueur totale
- Conforme à la norme ISO 1173 pour une compatibilité assurée
- Livré avec ressort tige et cache pour une installation complète
49,14 € TTC 40,95 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents

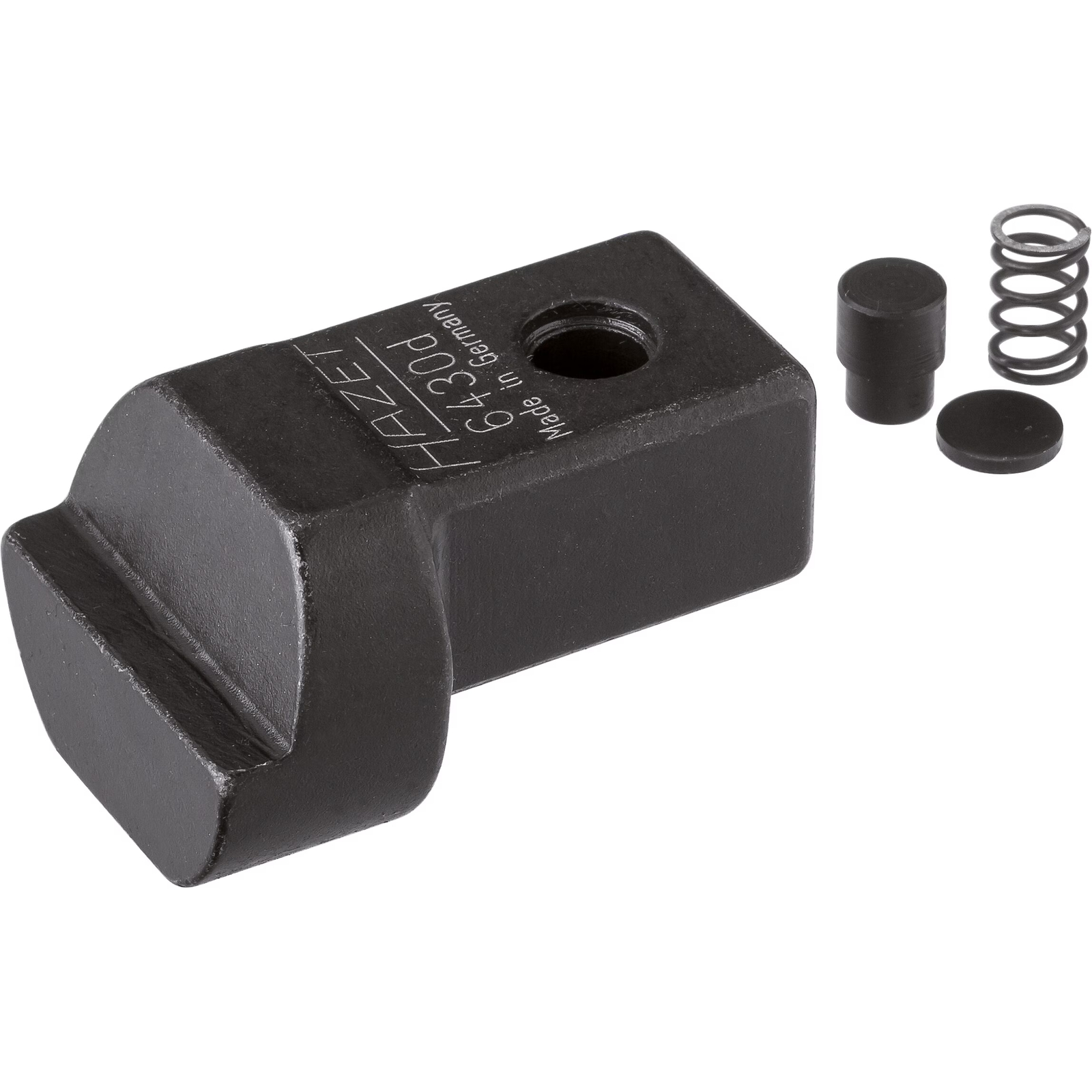

Attache mâle soudure carré femelle 14 x 18 mm massif de 38 mm, livrée avec ressort, tige et cache.
Ce produit est fabriqué en Allemagne (Made In Germany).
Il est destiné à une utilisation manuelle.
L'attache possède un entraînement carré femelle massif de 14 x 18 mm.
La sortie est un hexagone creux de 5/16 pouce (8 mm).

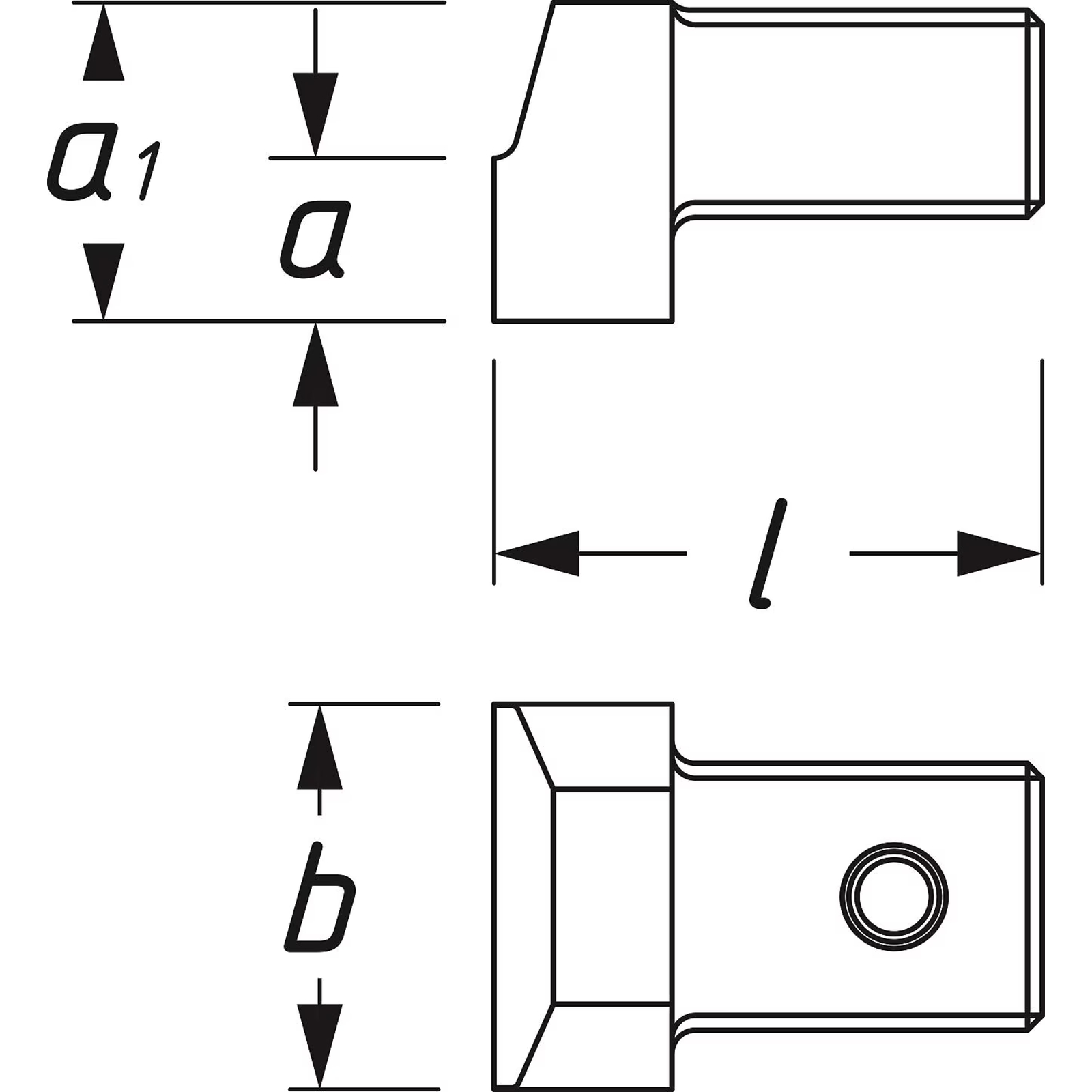

Les dimensions principales sont les suivantes :
- Longueur totale de 38 mm.
- Largeur de tête de 26 mm.
- Épaisseur de tête de 11 mm, avec une épaisseur additionnelle (a1) de 21,5 mm.
- Mesure d'entaille de l'outil d'ajustage de 25 mm.
Le couple de serrage maximal recommandé est de 144 Nm.
Le produit respecte la norme ISO 1173.
Attention : en modifiant l'outil par soudage, les valeurs de déclenchement se modifient.
Il est important de veiller aux longueurs effectives, en se référant à la table de conversion indiquée à la page 301 du catalogue.
Attache mâle soudure carré femelle massif de 14 x 18 mm, d'une longueur totale de 38 mm, conçue pour une utilisation manuelle. Elle est livrée avec un ressort, une tige et un cache pour un fonctionnement optimal. L'entraînement est un carré femelle massif de 14 x 18 mm, avec une sortie en hexagone creux de 5/16 pouce (8 mm). Les dimensions principales sont : largeur de tête de 26 mm, épaisseur de tête de 11 mm, épaisseur additionnelle (a1) de 21,5 mm, et mesure d'entaille de l'outil d'ajustage de 25 mm. Le couple de serrage maximal recommandé est de 144 Nm. Ce produit est conforme à la norme ISO 1173 et est fabriqué en Allemagne. Il est important de noter que toute modification de l'outil par soudage modifie les valeurs de déclenchement ; il convient donc de veiller aux longueurs effectives en se référant à la table de conversion spécifique. Le poids net de l'attache est de 0,09 kg.
- sortie : hexagone creux 5/16 pouce (8 mm)
- entraînement : carré femelle 14 x 18 mm massif
- largeur de tête b : 26 mm
- épaisseur de tête a : 11 mm
- épaisseur de tête (a1) : 21,5 mm
- mesure d'entaille de l'outil d'ajustage l2 : 25 mm
- dimension : 38 mm
- couple de serrage maximal : 144 Nm
- norme : ISO 1173
- utilisation : manuelle
- fabriqué en Allemagne (Made In Germany)
- livré avec ressort, tige et cache
Questions produits
Quelle est la taille de l'entraînement de cette attache mâle soudure ?
L'attache possède un entraînement carré femelle massif de 14 x 18 mm, conforme à la norme ISO 1173. Cette dimension est essentielle pour garantir la compatibilité avec les outils adaptés.
Quels sont les accessoires inclus avec ce produit ?
Le produit est livré avec un ressort, une tige et un cache, assurant une installation complète et un fonctionnement optimal.
Quelle est la longueur totale et les dimensions principales de cette attache ?
La longueur totale est de 38 mm. La largeur de la tête est de 26 mm, son épaisseur est de 11 mm, avec une épaisseur additionnelle (a1) de 21,5 mm. Ces dimensions permettent de vérifier l'adéquation avec votre équipement.
Quel est le couple de serrage maximal recommandé pour cette attache ?
Le couple maximal recommandé est de 144 Nm. Il est important de ne pas dépasser cette valeur pour préserver la sécurité et la durabilité de l'outil.
Quelles précautions faut-il prendre en cas de modification par soudage ?
Modifier l'outil par soudage modifie les valeurs de déclenchement. Il est donc impératif de vérifier les longueurs effectives en se référant à la table de conversion indiquée dans la documentation, afin d'éviter tout dysfonctionnement.
