Autolivello Bravo Laser Rotativo H4 METRICA - 61385

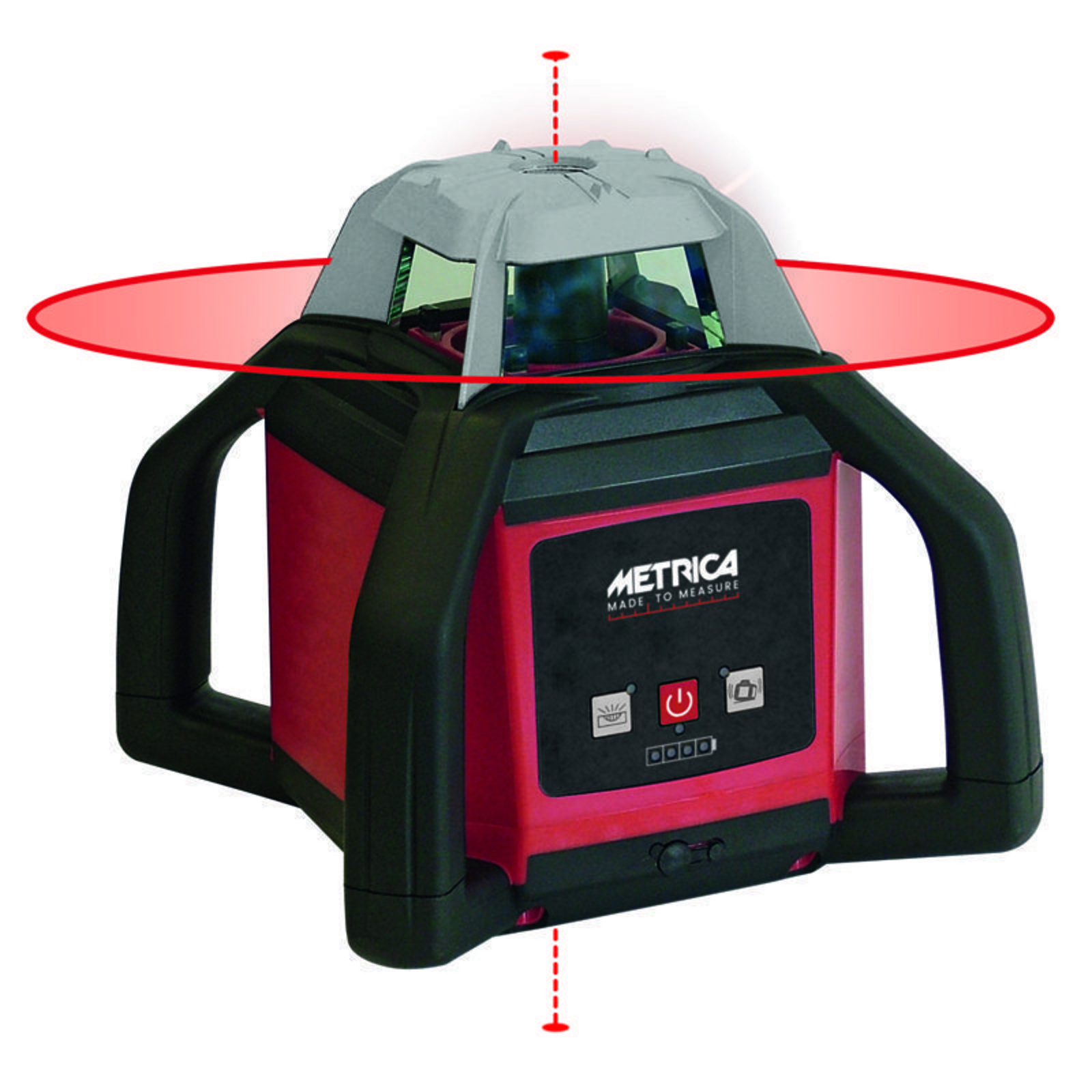

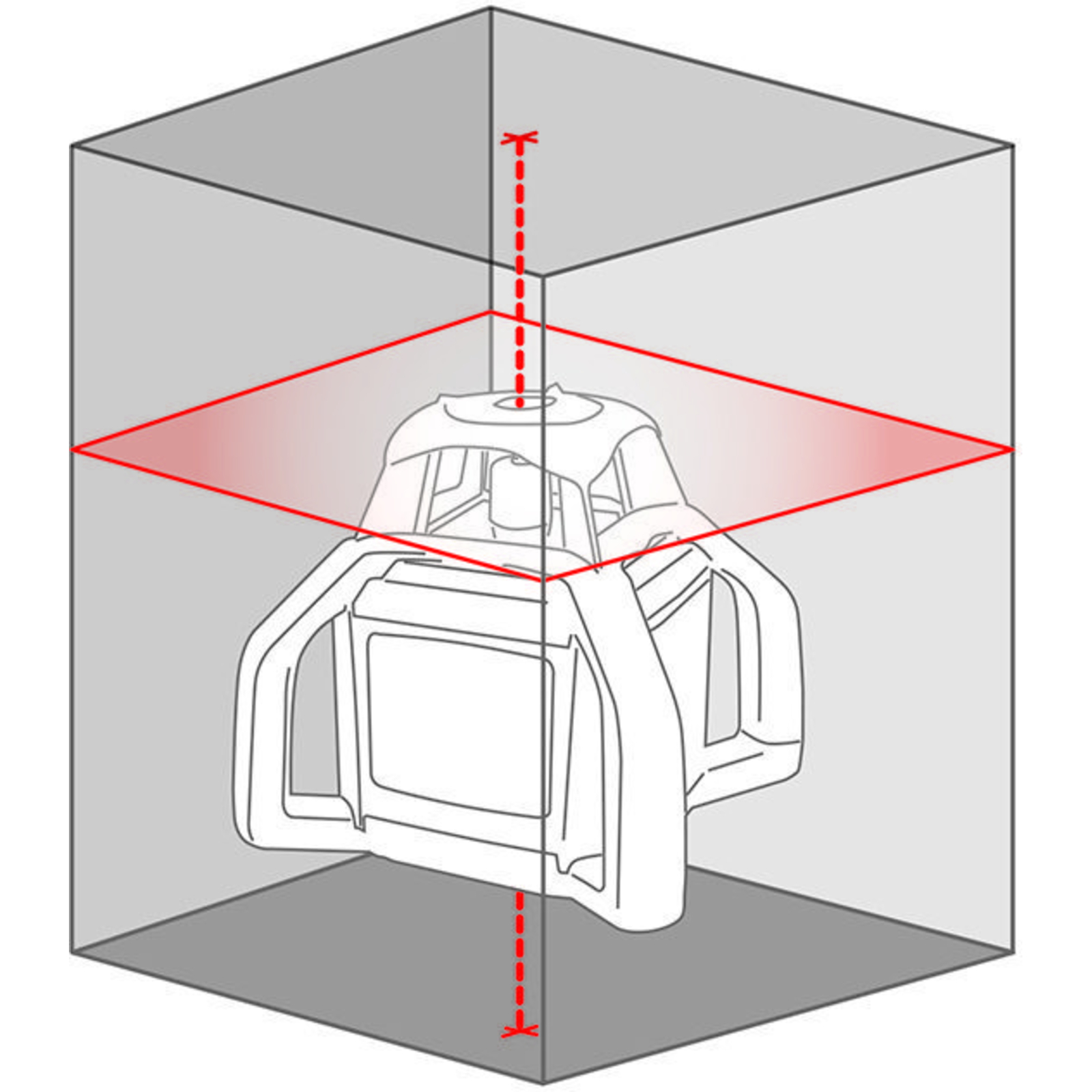

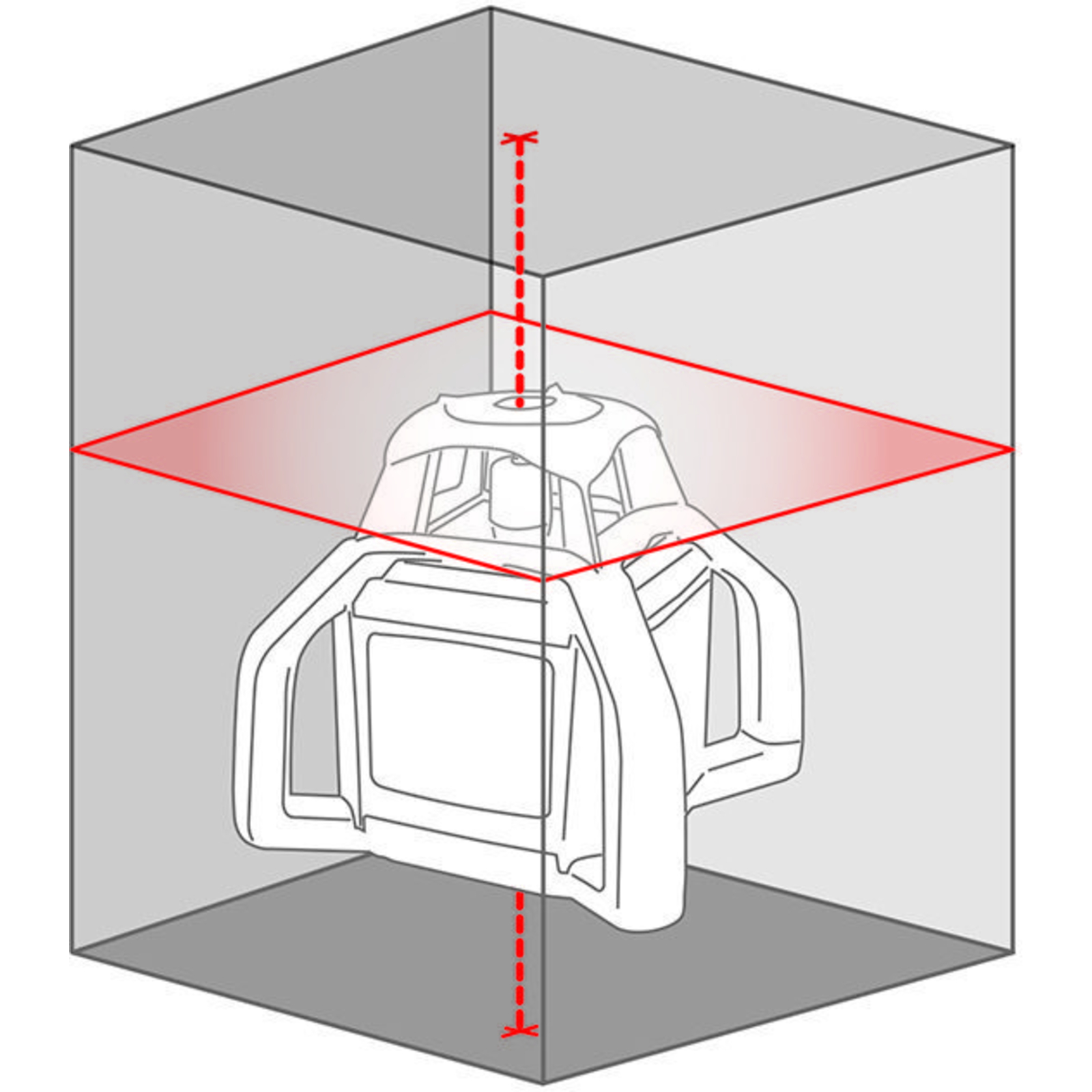

Le laser rotatif H4 autonivelant METRICA - 61385 est un appareil professionnel conçu pour générer un plan horizontal auto-nivelé avec un faisceau laser rouge tournant visible.

Ce laser bénéficie d’une étanchéité IP 66, assurant une protection totale contre la poussière et les projections d’eau sous toutes directions.
Il est équipé d’une fonction scanner permettant de projeter une ligne laser plus visible et plus courte, avec quatre largeurs de faisceau au choix : 10°, 45°, 90° et 180°.
La fonction SLOPE offre la possibilité de régler manuellement l’inclinaison du plan projeté en inclinant l’appareil selon les axes X et Y pour tracer des plans inclinés précis.
Une fonction MANUELLE désactive le nivellement automatique pour un contrôle précis des inclinaisons.
La fonction TILT détecte tout déplacement accidentel de l’appareil et arrête immédiatement le faisceau laser afin de sécuriser les mesures.

L’appareil est conçu pour une prise en main aisée grâce à ses 4 poignées en caoutchouc.
La réception de la télécommande infrarouge est possible sur les quatre côtés de l’appareil, offrant une grande flexibilité d’utilisation.

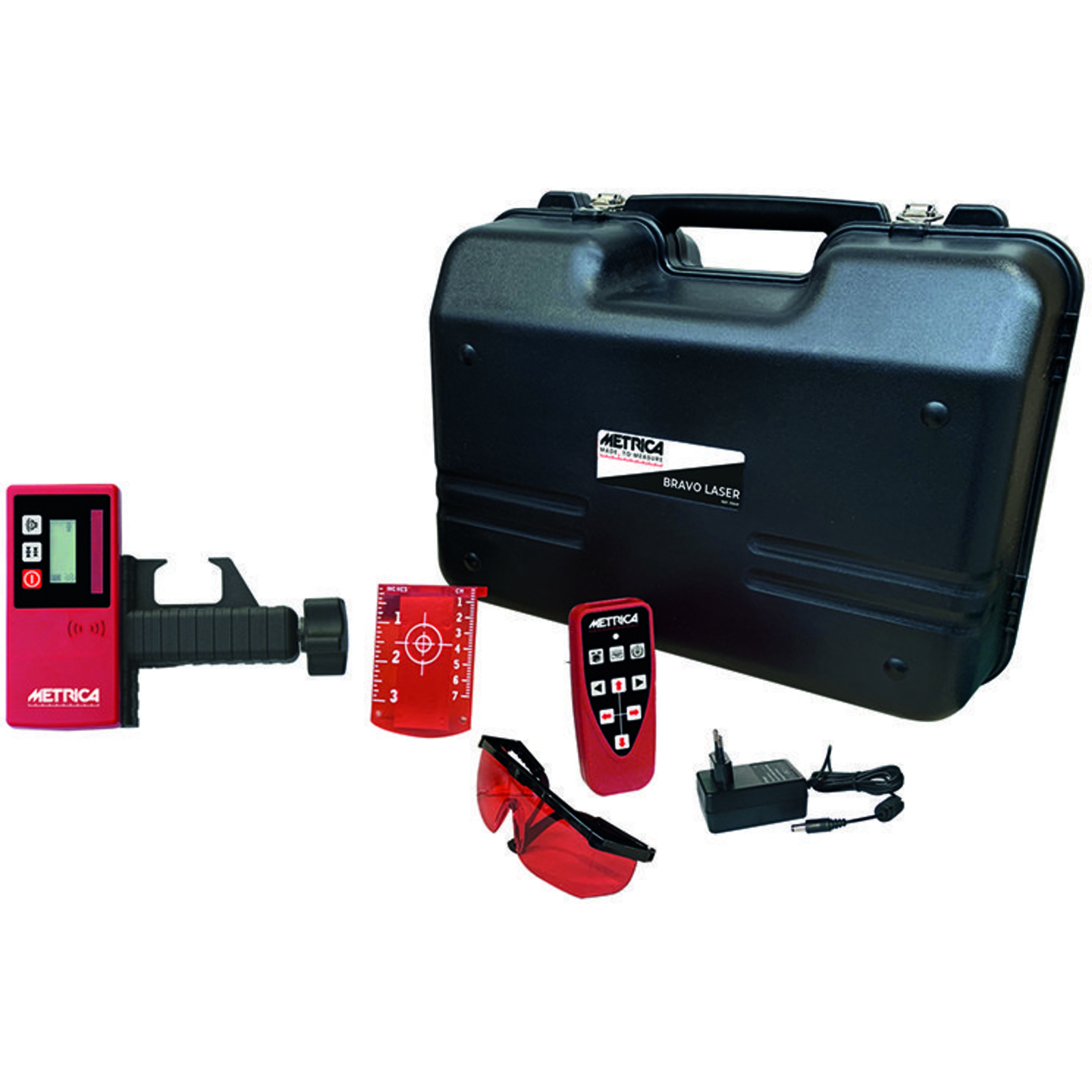

Le laser fonctionne avec un kit de 4 batteries rechargeables NiMH de type C (4000 mAh, 1,2 V), fourni avec un chargeur.
Son autonomie est d’environ 30 heures, permettant une utilisation prolongée sur chantier.

Les caractéristiques techniques détaillées sont les suivantes :
- Précision de nivellement horizontale de ± 3 mm sur 30 mètres
- Plage d’auto-nivellement ± 5°
- Vitesse de rotation réglable à 0, 60, 120, 300 ou 600 tours par minute
- Portée de travail jusqu’à 500 mètres de diamètre avec récepteur, selon conditions météorologiques
- Type de laser 638 nm, puissance inférieure à 1 mW, classe II
- Dimensions compactes de 220 x 220 x 210 mm
- Poids de 3,5 kg (sans batteries)
- Température d’utilisation de -10 °C à +50 °C
- Filetage standard 5/8” pour fixation sur trépied
- Étanchéité certifiée IP 66
- Portée télécommande d’environ 30 mètres en émission et 10 mètres en réception
- Télécommande alimentée par 2 piles 1,5 V DC, récepteur alimenté par une pile 9 V DC

Les fonctions avancées accessibles via la télécommande infrarouge comprennent la rotation, le scanner et le réglage des inclinaisons (slope).
La fonction scanner permet d’adapter la largeur du faisceau laser selon les besoins de visibilité.
La fonction TILT active une sécurité qui interrompt le faisceau en cas de déplacement accidentel de l’appareil.
La fonction slope autorise le réglage manuel des inclinaisons selon les axes X et Y.

Le contrôle de calibration s’effectue en positionnant l’appareil à environ 30 mètres d’un mur et en vérifiant que la distance verticale entre deux points laser est inférieure à 3 mm sur les axes X et Y.

Ce laser rotatif H4 autonivelant METRICA est un outil robuste, précis et polyvalent, adapté aux travaux de nivellement, d’alignement et de traçage nécessitant une grande fiabilité et une excellente résistance aux conditions extérieures.

• précision de nivellement horizontale : ± 3 mm sur 30 mètres
• plage d’auto-nivellement : ± 5°
• vitesse de rotation réglable : 0, 60, 120, 300 ou 600 tours par minute
• portée de travail : jusqu’à 500 mètres de diamètre avec récepteur, selon conditions météorologiques
• type de laser : 638 nm, puissance inférieure à 1 mW, classe II
• dimensions : 220 x 220 x 210 mm
• poids : 3,5 kg (sans batteries)
• température d’utilisation : -10 °C à +50 °C
• filetage standard : 5/8” pour fixation sur trépied
• étanchéité certifiée : IP 66
• portée télécommande : environ 30 mètres en émission et 10 mètres en réception
• alimentation télécommande : 2 piles 1,5 V DC
• alimentation récepteur télécommande : 1 pile 9 V DC
• fonction scanner avec quatre largeurs de faisceau : 10°, 45°, 90° et 180°
• fonction slope : réglage manuel des inclinaisons selon les axes X et Y
• fonction manuelle : désactivation du nivellement automatique
• fonction tilt : arrêt automatique du faisceau en cas de déplacement accidentel
• alimentation appareil : kit de 4 batteries rechargeables NiMH type C (4000 mAh, 1,2 V) avec chargeur
• autonomie : environ 30 heures
• réception télécommande possible sur les quatre côtés de l’appareil
• poignées : 4 poignées en caoutchouc pour une prise en main aisée

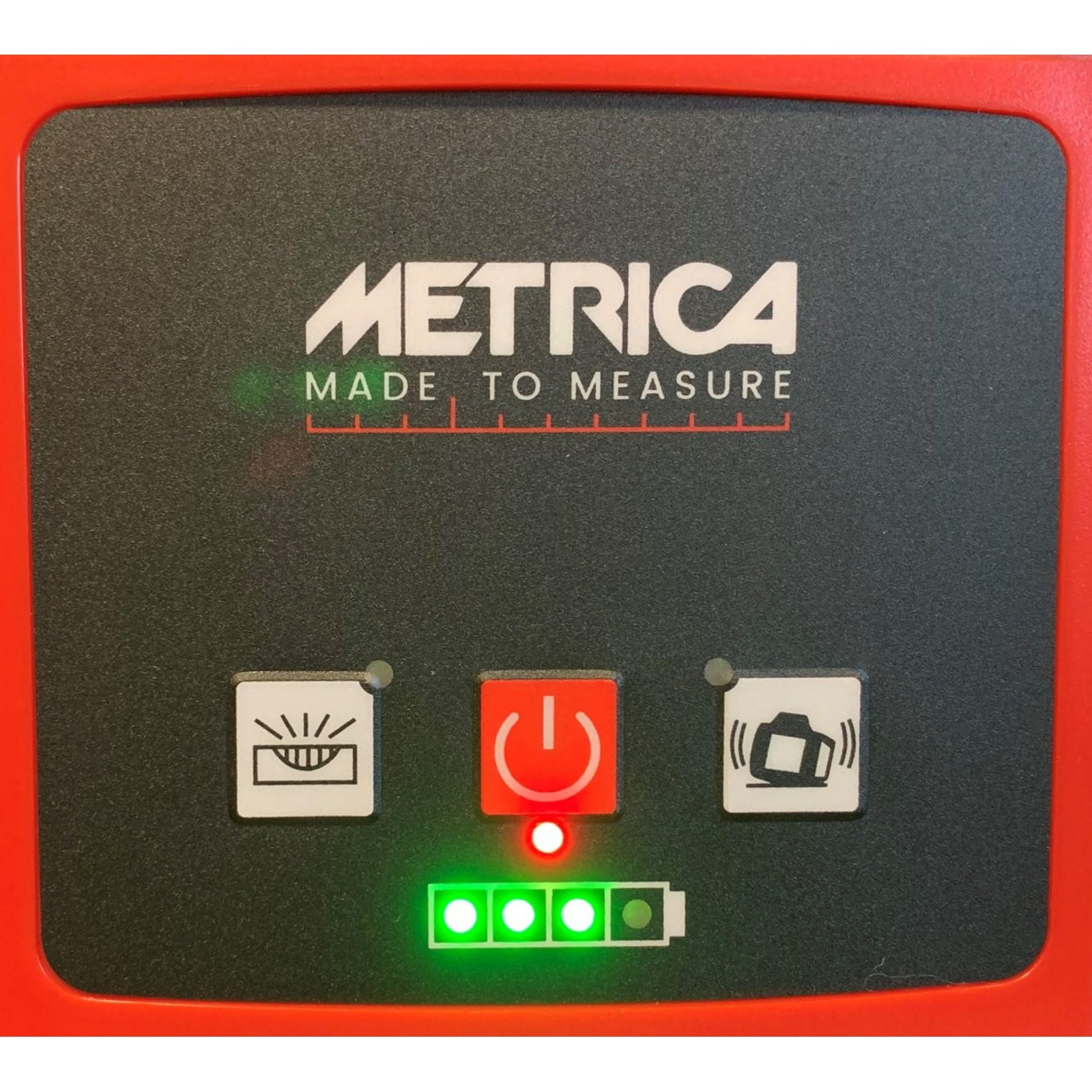

L'appareil se met en fonctionnement en le plaçant sur une surface plane, un trépied ou un support mural, dans la plage d’auto-nivellement de ± 5°. L’utilisateur allume l’appareil en appuyant brièvement sur le bouton ON/OFF. Le faisceau laser clignote jusqu’à ce que l’auto-nivellement soit effectué, puis il tourne à la vitesse sélectionnée, réglable via la télécommande.

La vitesse de rotation peut être modifiée en appuyant plusieurs fois sur le bouton dédié de la télécommande, avec des options de 0 (faisceau fixe) à 600 tours par minute. À vitesse nulle, le point laser peut être déplacé progressivement à l’aide des boutons de réglage.

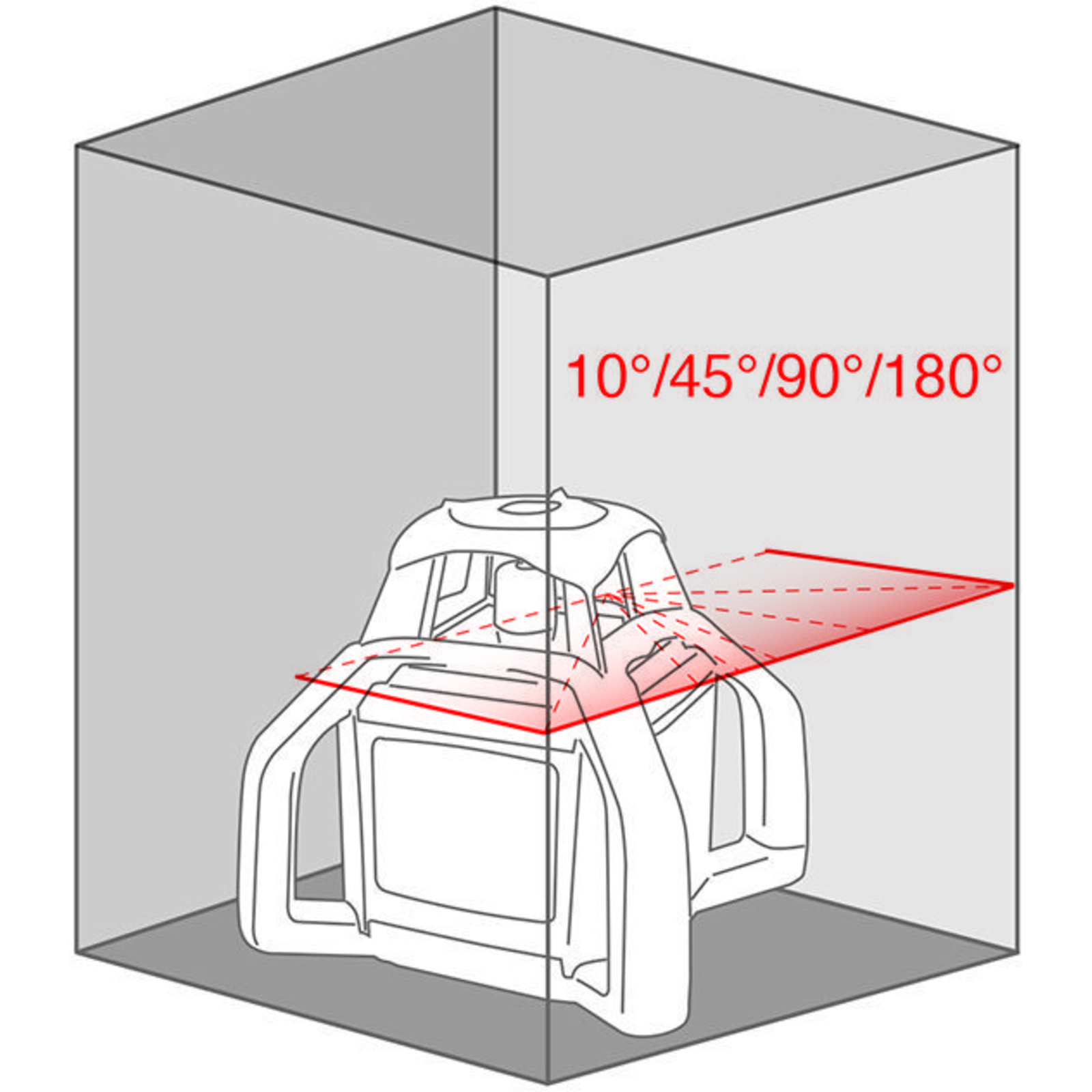

La fonction scanner est accessible par un bouton spécifique, permettant de projeter le faisceau avec une largeur réglable successivement à 10°, 45°, 90° ou 180°. Le faisceau peut aussi être déplacé progressivement à l’aide des mêmes boutons de réglage.

La fonction TILT s’active lorsque l’appareil est en mode auto-nivellement, par pression d’un bouton. Après un délai de 30 secondes, la fonction est activée : en cas de déplacement accidentel de l’appareil, le faisceau s’arrête et clignote. Pour désactiver cette fonction, il faut éteindre puis rallumer l’appareil.

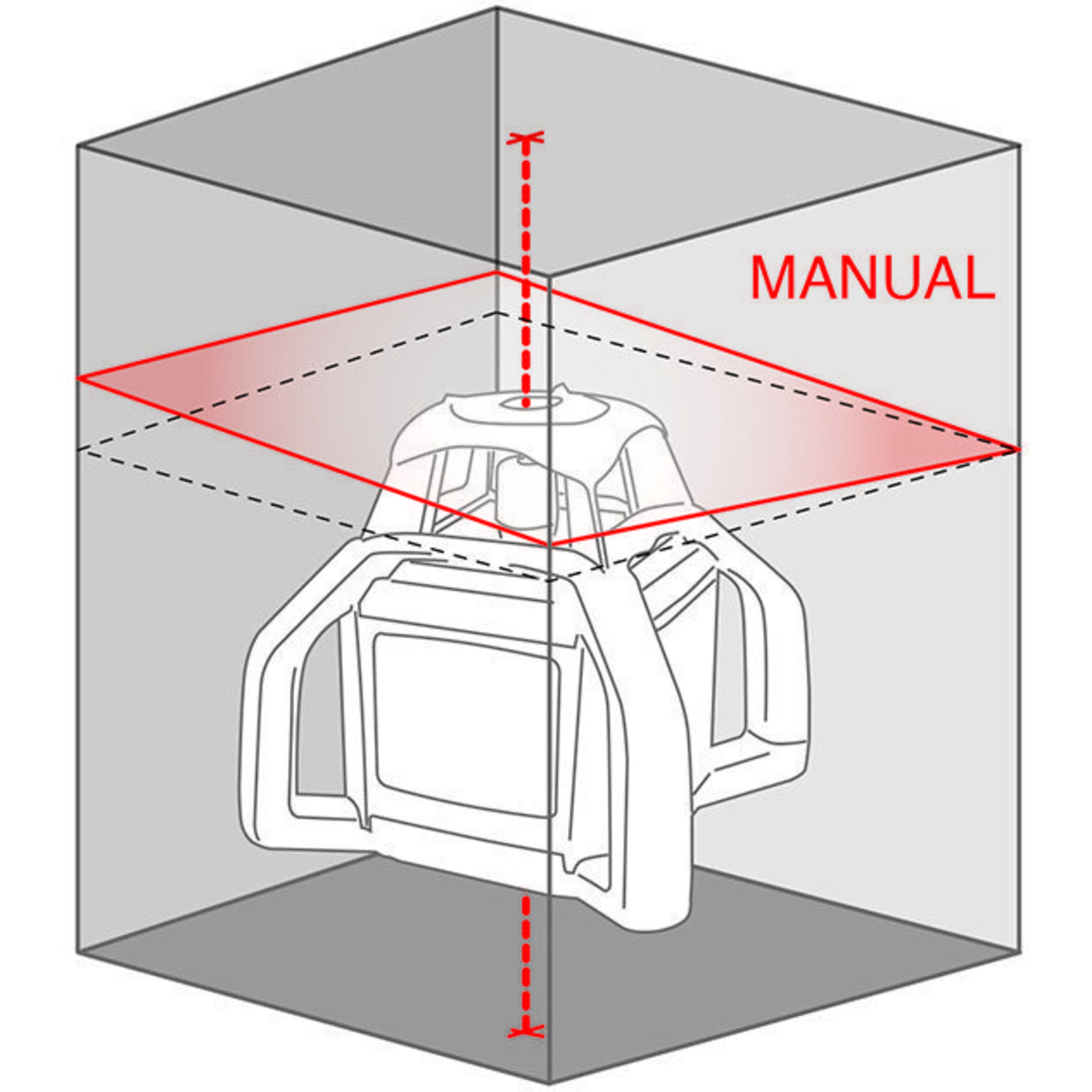

Pour régler manuellement l’inclinaison du plan projeté, l’utilisateur place l’appareil en position horizontale puis active la fonction manuelle via un bouton. Les inclinaisons selon les axes X et Y sont ajustées avec des boutons spécifiques. Pour revenir à l’auto-nivellement, il suffit de réappuyer sur le même bouton.

La télécommande infrarouge permet de commander les fonctions rotation, scanner et réglage des inclinaisons (slope) en pointant vers n’importe quel côté de l’appareil.

Pour contrôler la calibration, l’appareil est placé à environ 30 mètres d’un mur avec l’axe X dirigé vers celui-ci. L’utilisateur marque deux points laser en positionnant l’appareil face au mur puis en le tournant de 180°. La différence verticale entre les deux points doit être inférieure à 3 mm. La même procédure est répétée pour l’axe Y.

Le laser est utilisé dans des environnements nécessitant un plan horizontal ou incliné précis, dans des conditions où l’appareil peut être posé sur un plan, un trépied ou un support mural. En cas de dépassement de la plage d’auto-nivellement, le faisceau et le voyant clignotent, signalant à l’utilisateur de repositionner l’appareil.

Le résultat attendu est un plan laser horizontal ou incliné précis, avec un contrôle simple des vitesses de rotation et de la largeur du faisceau, ainsi qu’une sécurisation des mesures grâce à la fonction TILT qui interrompt le faisceau en cas de déplacement accidentel.
