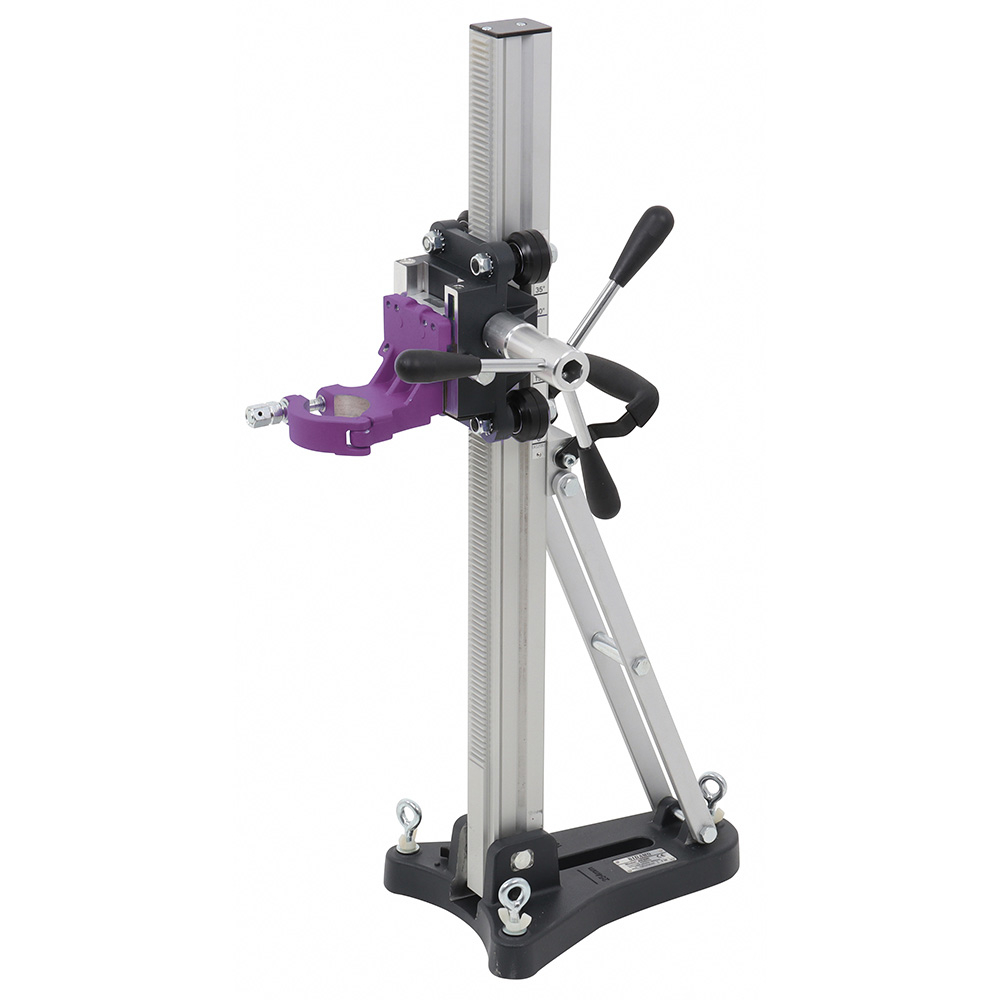

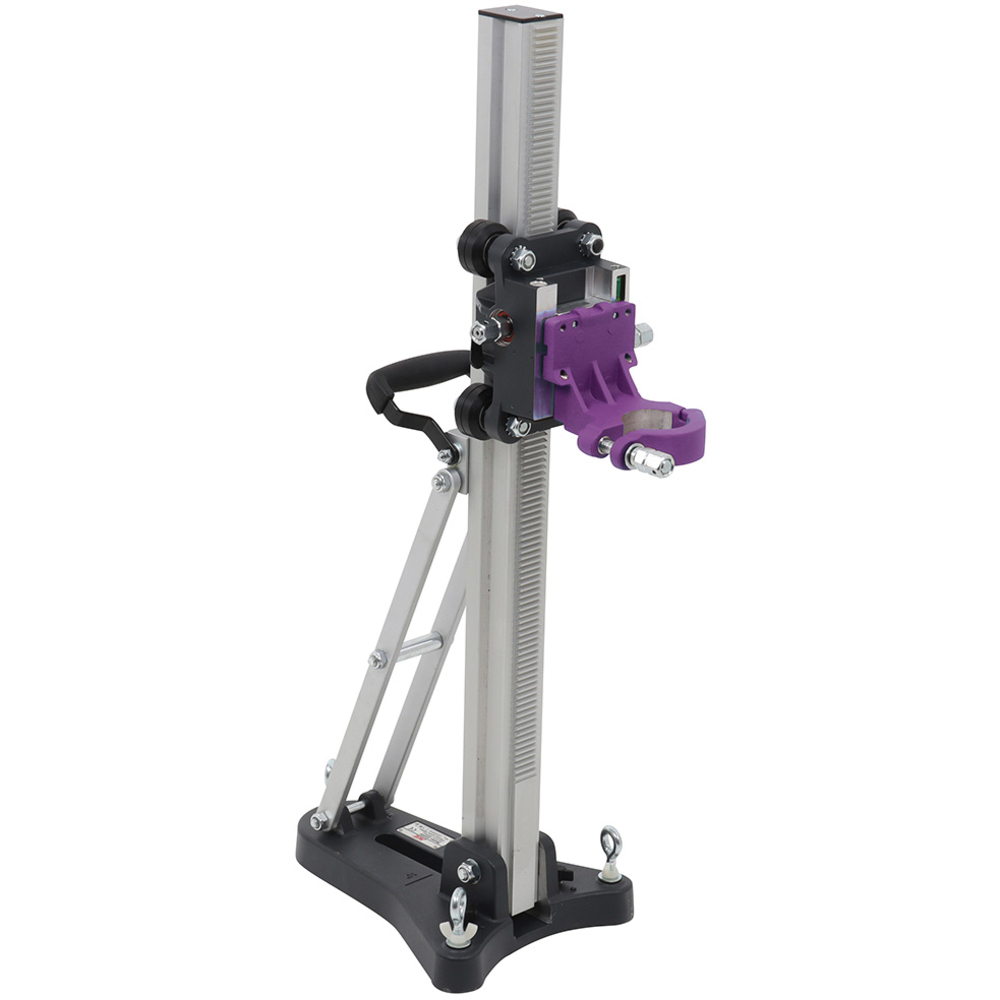

BATI BC 200 POUR CAROTTEUSE PRO SIDAMO - 20116046
Référence : S06620116046
Découvrez BATI BC 200 POUR CAROTTEUSE PRO SIDAMO - 20116046 disponible à l'achat
Les points clés
- Carottage incliné de 0 à 45° pour plus de flexibilité.
- Utilisation régulière grâce à sa robustesse et sa fiabilité.
- Livré avec poignée de cabestan et clés de service.
- Fixation moteur rapide pour un montage simplifié.
- Dimensions optimales pour un gain de place et de stabilité.
904,68 EUR TTC 753,90 EUR HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents
Bâtis de carottage
Usage régulier
Collier support de fixation carotteuse à attache rapide

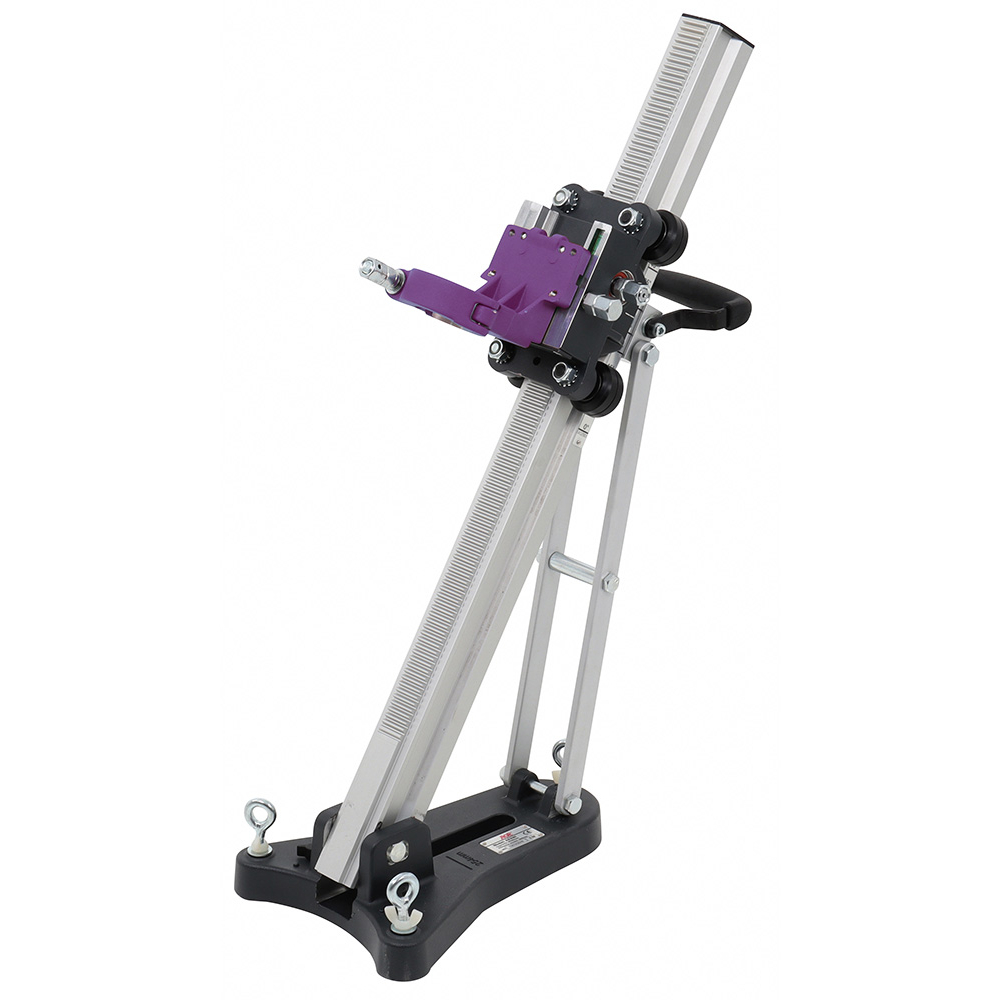

Inclinable de 0 à 45° avec graduation
Cabestan réversible
Livré avec:
- Poignée de cabestan
- Clés de service
Type: inclinable
Carottage maxi (mm): Ø 202
Course (mm): 500
Angle de carottage: 0 à 45°
Dimensions colonne (mm): 67 x 50
Dimensions base (mm): 240 x 350
Fixation moteur: Rapide
Le bâti de carottage BC 200 est un accessoire conçu exclusivement pour une utilisation avec les carotteuses portatives de la gamme PRO SIDAMO, notamment les modèles PROCD182-S et PROCD182. Il permet un carottage précis et sécurisé avec un angle d'inclinaison réglable de 0 à 45°, grâce à une graduation visible sur la colonne.
Description et caractéristiques techniques :
- Type : bâti inclinable pour carottage
- Carottage maximum : Ø 202 mm
- Course : 500 mm
- Angle de carottage : réglable de 0 à 45°
- Dimensions colonne : 67 x 50 x 850 mm
- Dimensions base : 350 x 240 mm
- Fixation moteur : rapide par collier support à attache rapide
- Poids : 10,5 kg
- Dimensions totales (L x l x H) : 361 x 250 x 890 mm
- Guide mobile sur 8 roulements à billes avec réglage fin
- Cabestan réversible avec poignée multifonction
- Poignée de transport intégrée
- Livré avec : poignée de cabestan, adaptateur carotteuse, kit de fixation, clés de service 19 mm
Fonctionnement et usages :
Le bâti assure un maintien stable et sécurisé de la carotteuse lors des opérations de carottage. Il est destiné à un usage intérieur, dans des conditions sèches, aérées et sans présence de liquides inflammables ou de gaz. Son angle d’inclinaison permet de réaliser des carottages droits ou inclinés jusqu’à 45°, avec un réglage précis via une graduation sur la colonne.
Installation et réglages :
Le bâti doit être fixé sur une surface plane et non glissante à l’aide du kit de fixation fourni (tige filetée M12, rondelle et écrou). Le niveau est vérifiable via une bulle intégrée sur le guide mobile. L’angle d’inclinaison se règle facilement en desserrant l’axe de verrouillage, en positionnant le bâti à l’angle désiré, puis en resserrant l’axe. Le bâti peut se replier complètement pour faciliter son rangement.
Montage :
Le montage du bâti avec la carotteuse s’effectue en fixant l’adaptateur sur le support du guide mobile, puis en insérant la carotteuse en butée contre cet adaptateur. Les axes de serrage sont verrouillés à l’aide de la poignée de cabestan pour assurer une fixation solide et sécurisée.
Utilisation :
- Porter les équipements de protection individuelle adaptés (lunettes, gants, chaussures de sécurité, protection auditive et respiratoire selon le contexte).
- S’assurer que le matériau à carotter est bien maintenu.
- Positionner le bâti de manière stable et sécurisée.
- Contrôler la présence d’eau pour le refroidissement lors du carottage à eau.
- Appliquer une pression constante et progressive avec la poignée de cabestan, sans forcer.
- Commencer et terminer le carottage lentement pour garantir une finition de qualité.
- Ne jamais freiner ou bloquer la couronne en fonctionnement.
- Attendre l’arrêt complet de la couronne avant toute intervention ou changement.
Sécurité et recommandations :
- Ne pas utiliser en extérieur ou dans des environnements humides ou dangereux.
- Interdire l’accès aux personnes non autorisées.
- Ne pas modifier l’accessoire ni retirer les protections mécaniques.
- Nettoyer le bâti avec un pinceau et un chiffon sec, sans immersion ni jet d’eau.
- Stocker dans un endroit sec et hors de portée des enfants.
- Respecter strictement les consignes de sécurité et d’utilisation pour éviter tout risque d’accident.
Avantages produit :
- Polyvalent et compatible avec les carotteuses PRO SIDAMO
- Réglage précis de l’angle d’inclinaison
- Construction robuste avec guide à roulements à billes
- Facilité de transport et de rangement grâce à la poignée et au repliage
- Accessoires complets fournis pour un montage et une fixation simples
Normes et garantie :
- Conformité à la législation française
- Garantie 2 ans pièces défectueuses (hors consommables et accessoires)
- Service après-vente agréé SIDAMO
Conditionnement et stockage :
- Emballage en carton avec accessoires
- Petit sac anti-humidité inclus (à jeter hors de portée des enfants)
- Stockage dans un lieu sec, ventilé et à température comprise entre +5°C et +35°C
Cette synthèse regroupe l’ensemble des informations techniques, fonctionnelles et de sécurité extraites de la notice d’instructions originale SIDAMO BC 200, pages 1 à 16, pour une utilisation optimale et sécurisée du bâti de carottage.
Description et caractéristiques techniques :
- Type : bâti inclinable pour carottage
- Carottage maximum : Ø 202 mm
- Course : 500 mm
- Angle de carottage : réglable de 0 à 45°
- Dimensions colonne : 67 x 50 x 850 mm
- Dimensions base : 350 x 240 mm
- Fixation moteur : rapide par collier support à attache rapide
- Poids : 10,5 kg
- Dimensions totales (L x l x H) : 361 x 250 x 890 mm
- Guide mobile sur 8 roulements à billes avec réglage fin
- Cabestan réversible avec poignée multifonction
- Poignée de transport intégrée
- Livré avec : poignée de cabestan, adaptateur carotteuse, kit de fixation, clés de service 19 mm
Fonctionnement et usages :
Le bâti assure un maintien stable et sécurisé de la carotteuse lors des opérations de carottage. Il est destiné à un usage intérieur, dans des conditions sèches, aérées et sans présence de liquides inflammables ou de gaz. Son angle d’inclinaison permet de réaliser des carottages droits ou inclinés jusqu’à 45°, avec un réglage précis via une graduation sur la colonne.
Installation et réglages :
Le bâti doit être fixé sur une surface plane et non glissante à l’aide du kit de fixation fourni (tige filetée M12, rondelle et écrou). Le niveau est vérifiable via une bulle intégrée sur le guide mobile. L’angle d’inclinaison se règle facilement en desserrant l’axe de verrouillage, en positionnant le bâti à l’angle désiré, puis en resserrant l’axe. Le bâti peut se replier complètement pour faciliter son rangement.
Montage :
Le montage du bâti avec la carotteuse s’effectue en fixant l’adaptateur sur le support du guide mobile, puis en insérant la carotteuse en butée contre cet adaptateur. Les axes de serrage sont verrouillés à l’aide de la poignée de cabestan pour assurer une fixation solide et sécurisée.
Utilisation :
- Porter les équipements de protection individuelle adaptés (lunettes, gants, chaussures de sécurité, protection auditive et respiratoire selon le contexte).
- S’assurer que le matériau à carotter est bien maintenu.
- Positionner le bâti de manière stable et sécurisée.
- Contrôler la présence d’eau pour le refroidissement lors du carottage à eau.
- Appliquer une pression constante et progressive avec la poignée de cabestan, sans forcer.
- Commencer et terminer le carottage lentement pour garantir une finition de qualité.
- Ne jamais freiner ou bloquer la couronne en fonctionnement.
- Attendre l’arrêt complet de la couronne avant toute intervention ou changement.
Sécurité et recommandations :
- Ne pas utiliser en extérieur ou dans des environnements humides ou dangereux.
- Interdire l’accès aux personnes non autorisées.
- Ne pas modifier l’accessoire ni retirer les protections mécaniques.
- Nettoyer le bâti avec un pinceau et un chiffon sec, sans immersion ni jet d’eau.
- Stocker dans un endroit sec et hors de portée des enfants.
- Respecter strictement les consignes de sécurité et d’utilisation pour éviter tout risque d’accident.
Avantages produit :
- Polyvalent et compatible avec les carotteuses PRO SIDAMO
- Réglage précis de l’angle d’inclinaison
- Construction robuste avec guide à roulements à billes
- Facilité de transport et de rangement grâce à la poignée et au repliage
- Accessoires complets fournis pour un montage et une fixation simples
Normes et garantie :
- Conformité à la législation française
- Garantie 2 ans pièces défectueuses (hors consommables et accessoires)
- Service après-vente agréé SIDAMO
Conditionnement et stockage :
- Emballage en carton avec accessoires
- Petit sac anti-humidité inclus (à jeter hors de portée des enfants)
- Stockage dans un lieu sec, ventilé et à température comprise entre +5°C et +35°C
Cette synthèse regroupe l’ensemble des informations techniques, fonctionnelles et de sécurité extraites de la notice d’instructions originale SIDAMO BC 200, pages 1 à 16, pour une utilisation optimale et sécurisée du bâti de carottage.
