Bâti chasse directe double volume ajustable 2-4L P1000 XLE PRESTO - 18524
Référence : P22318524
.png?frz-width=260){kind=logo}
Découvrez Bâti chasse directe double volume ajustable 2-4L P1000 XLE PRESTO - 18524 disponible à l'achat
- Volume d'eau ajustable entre 2 et 9 litres
- Débit constant de 1 l/s entre 1,2 et 4 bars
- Dispositifs anti-coup de bélier et anti-siphonique
- Face avant en métal chromé brossé anti-empreinte
- Installation robuste avec fixation électro-zinguée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
2 documents
Schéma
1 document
Voir plus de documents

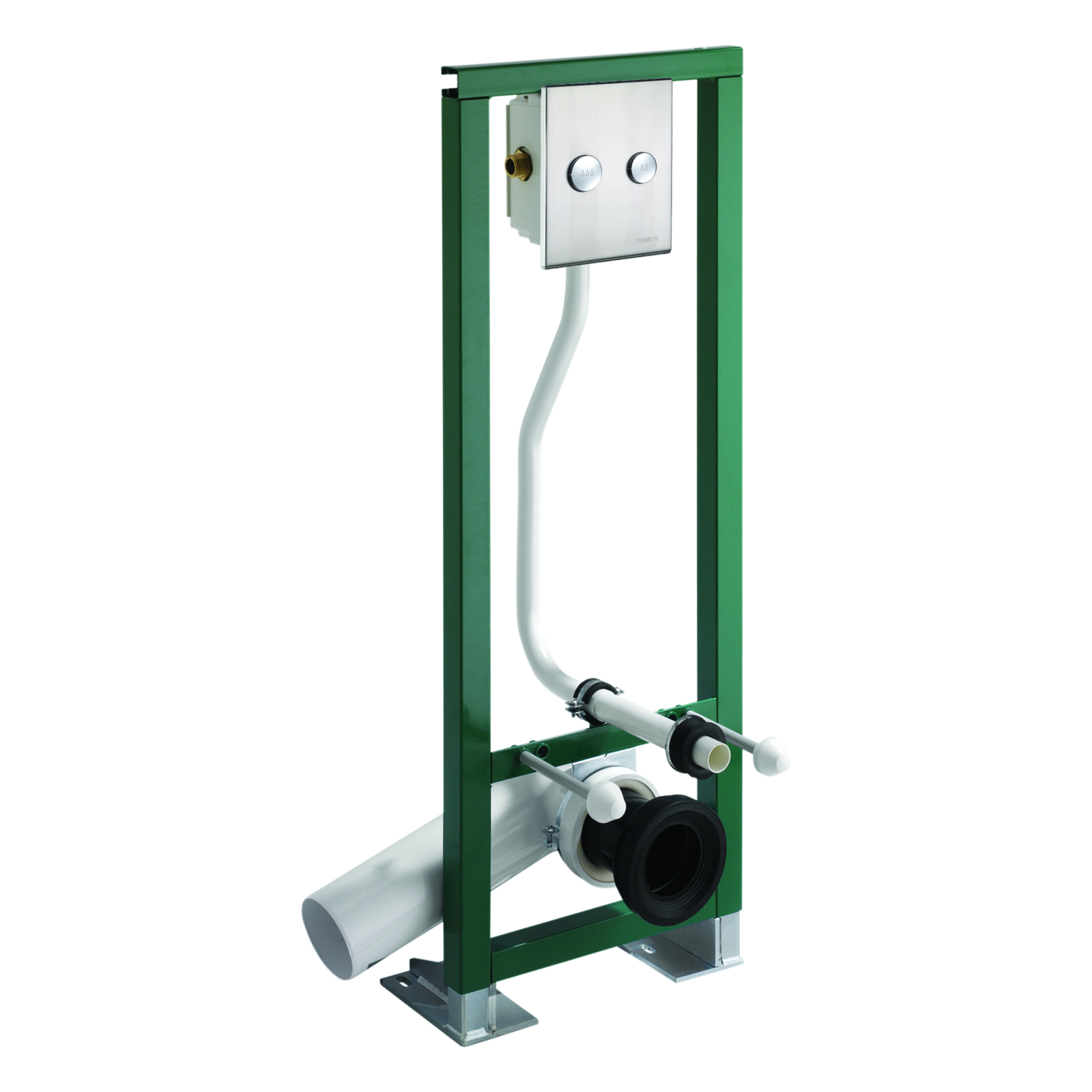

Le bâti chasse directe double volume ajustable 2-4L P1000 XLE de Presto Robinneterie est un bâti-support autoportant spécialement conçu pour les robinets de chasse directe temporisée.
Il garantit un volume d’eau constant grâce à un double volume ajustable : un petit volume réglable précisément entre 2 et 4 litres via une palette de façade, et un grand volume ajustable entre 4 et 9 litres à l’aide d’une molette.
Ce système assure une chasse complète et empêche le blocage en écoulement continu grâce au système breveté S®.
L’alimentation hydraulique s’effectue sur un robinet de chasse double volume équipé d’un robinet d’arrêt intégré mâle G3/4" (20x27).
L’alimentation peut être droite ou gauche, externe au boîtier.
Le raccordement se fait avec un raccord de diamètre 28 mm pour P1000 et de 32 mm pour WC.
La façade est en métal chromé brossé anti-empreinte, offrant une finition esthétique et une bonne résistance.
Le bâti est réalisé en acier soudé protégé par un poudrage époxy de 60 microns.
Les jambes et la platine de fixation au sol bénéficient d’une protection par électro-zincage.
Les dimensions du bâti sont variables en hauteur de 1108 à 1435 mm, avec une largeur de 400 mm et une profondeur maximale de 180 mm.
Le bâti doit être recouvert de deux plaques de BA13 ou d’une plaque de BA13 plus carrelage, avec une épaisseur murale maximale de 56 mm.
Le débit est automatiquement limité, assurant un débit constant de 1 litre par seconde entre 1,2 et 4 bars de pression dynamique.
La durée d’écoulement est de 4 secondes ±1 seconde pour le grand volume et de 2 secondes ±1 seconde pour le petit volume.
Le bâti intègre un dispositif anti-coup de bélier ainsi qu’un dispositif anti-siphonique garantissant la protection des réseaux d’eau potable contre les remontées d’eau polluée.
L’accès aux composants se fait par l’avant, avec une isolation du réseau grâce au robinet d’arrêt intégré.
Le système de verrouillage est accessible uniquement par un service technique, assurant sécurité et fiabilité.
Le produit est livré prémonté avec plusieurs éléments : douille-rallonge d’alimentation en laiton mâle/femelle 3/4" (20x27), tube d’alimentation cuvette PVC Ø32 mm avec nez de jonction mâle de 55 mm, rallonge droite d’évacuation PE 100 mm avec joint pour raccordement à la cuvette, pipe d’évacuation coudée PVC 100 mm, ainsi que vis et chevilles pour l’ancrage de la cuvette.
Ce bâti-support répond aux normes et certifications suivantes : classe acoustique 2, corps en laiton conforme aux normes NF EN1982, NF EN12164 et NF EN12165, traitement de surface nickel-chrome selon NF EN12540, et façade résistante au brouillard salin neutre (NSS) pendant 200 heures selon NF ISO 9227.
La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
Ce produit est conçu pour une utilisation pratique et une maintenance facilitée.
Il offre une grande flexibilité grâce à ses volumes d’eau ajustables indépendamment.
Il convient parfaitement aux installations sanitaires nécessitant un contrôle précis de la consommation d’eau ainsi qu’une installation robuste et esthétique.
L’alimentation hydraulique s’effectue sur un robinet de chasse double volume équipé d’un robinet d’arrêt intégré mâle G3/4" (20x27). L’alimentation peut être droite ou gauche, externe au boîtier, avec un raccord de diamètre 28 mm pour P1000 et de 32 mm pour WC.
La façade est en métal chromé brossé anti-empreinte, offrant une finition esthétique et une bonne résistance. Le bâti est réalisé en acier soudé protégé par un poudrage époxy de 60 microns. Les jambes et la platine de fixation au sol bénéficient d’une protection par électro-zincage.
Les dimensions du bâti sont variables en hauteur de 1108 à 1435 mm, avec une largeur de 400 mm et une profondeur maximale de 180 mm. Il doit être recouvert de deux plaques de BA13 ou d’une plaque de BA13 plus carrelage, avec une épaisseur murale maximale de 56 mm.
Le débit est automatiquement limité, assurant un débit constant de 1 litre par seconde entre 1,2 et 4 bars de pression dynamique. La durée d’écoulement est de 4 secondes ±1 seconde pour le grand volume et de 2 secondes ±1 seconde pour le petit volume.
Le bâti intègre un dispositif anti-coup de bélier ainsi qu’un dispositif anti-siphonique garantissant la protection des réseaux d’eau potable contre les remontées d’eau polluée.
L’accès aux composants se fait par l’avant, avec une isolation du réseau grâce au robinet d’arrêt intégré. Le système de verrouillage est accessible uniquement par un service technique, assurant sécurité et fiabilité.
Le produit est livré prémonté avec plusieurs éléments : douille-rallonge d’alimentation en laiton mâle/femelle 3/4" (20x27), tube d’alimentation cuvette PVC Ø32 mm avec nez de jonction mâle de 55 mm, rallonge droite d’évacuation PE 100 mm avec joint pour raccordement à la cuvette, pipe d’évacuation coudée PVC 100 mm, ainsi que vis et chevilles pour l’ancrage de la cuvette.
Ce bâti-support répond aux normes et certifications suivantes : classe acoustique 2, corps en laiton conforme aux normes NF EN1982, NF EN12164 et NF EN12165, traitement de surface nickel-chrome selon NF EN12540, et façade résistante au brouillard salin neutre (NSS) pendant 200 heures selon NF ISO 9227.
La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
Ce produit est conçu pour une utilisation pratique et une maintenance facilitée. Il offre une grande flexibilité grâce à ses volumes d’eau ajustables indépendamment. Il convient parfaitement aux installations sanitaires nécessitant un contrôle précis de la consommation d’eau ainsi qu’une installation robuste et esthétique.
- pression d'utilisation recommandée : 1 à 5 bar
- grand volume : 4 l ± 1 l ajustable par molette réglable
- petit volume : 2 l ± 1 l ajustable sur palette de façade
- dispositif anti-coup de bélier
- limiteur débit automatique assurant un débit constant de 1 l/s, de 1,2 bar à 4 bars de pression dynamique
- durée d'écoulement : 4 s ± 1 s pour le grand volume
- durée d'écoulement : 2 s ± 1 s pour le petit volume
- alimentation hydraulique : sur robinet de chasse double volume avec robinet d'arrêt intégré mâle G3/4'' (20x27)
- raccord Ø 28 mm sur P1000
- raccord Ø 32 mm sur WC
- alimentation droite ou gauche externe au boîtier
- matière et couleur de finition : bâti en acier soudé protégé par poudrage époxy 60 microns
- jambes et platine de fixation au sol protégés par électro-zincage
- face avant en métal chromé brossé anti-empreinte
- sécurité : système S® interdisant le blocage en écoulement continu
- dispositif anti-siphonique protégeant les réseaux d'eau potable contre remontées d'eau polluée
- livré avec : douille-rallonge d'alimentation laiton mâle/femelle 3/4'' (20x27), tube d'alimentation cuvette PVC Ø 32 mm avec nez de jonction mâle 55 mm, rallonge droite d'évacuation PE 100 mm avec joint, pipe d'évacuation coudée PVC 100 mm, vis et chevilles pour ancrage
- normes / agréments : classe acoustique 2, corps en laiton conforme NF EN1982 / NF EN12164 / NF EN12165, traitement nickel-chrome selon NF EN12540, façade résistance brouillard salin neutre (NSS) 200 h selon NF ISO 9227
L’utilisateur règle le volume d’eau de chasse via deux dispositifs : une palette de façade pour ajuster précisément le petit volume entre 2 et 4 litres, et une molette pour ajuster le grand volume entre 4 et 9 litres. Lors de l’utilisation, le système délivre une chasse d’eau complète avec une durée d’écoulement de 2 secondes ±1 seconde pour le petit volume et de 4 secondes ±1 seconde pour le grand volume. Le débit est automatiquement limité à 1 litre par seconde pour garantir un écoulement constant dans une plage de pression dynamique de 1,2 à 4 bars.
Le bâti doit être recouvert de deux plaques de BA13 ou d’une plaque de BA13 plus carrelage, avec une épaisseur murale maximale de 56 mm. Il est destiné à être utilisé dans des installations sanitaires équipées d’un robinet de chasse directe temporisée. En cas de sol peu résistant, des éléments spécifiques sont à utiliser pour l’installation (comme indiqué dans la notice).
En cas de fonctionnement non conforme, le système intègre un dispositif S® qui empêche le blocage en écoulement continu. L’accès aux composants se fait par l’avant, avec une isolation du réseau grâce au robinet d’arrêt intégré.
Le résultat attendu est une chasse d’eau complète et contrôlée, avec un volume d’eau constant et un débit régulé, évitant les écoulements continus et assurant la protection des réseaux d’eau potable grâce au dispositif anti-siphonique intégré.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Quels sont les volumes d'eau réglables sur ce bâti chasse directe double volume ?
Le bâti permet un réglage indépendant de deux volumes d'eau : un petit volume ajustable entre 2 et 4 litres via une palette de façade, et un grand volume réglable entre 4 et 9 litres à l’aide d’une molette. Ces réglages assurent une chasse complète adaptée à vos besoins.
Comment se fait l'alimentation hydraulique de ce bâti-support ?
L’alimentation hydraulique s’effectue sur un robinet de chasse double volume équipé d’un robinet d’arrêt intégré mâle G3/4" (20x27). L’alimentation peut être positionnée à droite ou à gauche, extérieure au boîtier, avec un raccord de diamètre 28 mm pour le modèle P1000.
Quelles sont les dimensions et contraintes d'installation de ce bâti-support ?
Le bâti a une hauteur réglable de 1108 à 1435 mm, une largeur de 400 mm et une profondeur maximale de 180 mm. Il doit être recouvert de deux plaques de BA13 ou d’une plaque de BA13 plus carrelage, avec une épaisseur murale maximale de 56 mm.
Quels dispositifs de sécurité intègre ce bâti-support ?
Ce bâti intègre un système breveté S® qui empêche le blocage en écoulement continu, un dispositif anti-coup de bélier et un dispositif anti-siphonique protégeant les réseaux d’eau potable contre les remontées d’eau polluée.
Quels sont les éléments fournis avec ce bâti-support ?
Le produit est livré prémonté avec plusieurs éléments : douille-rallonge d’alimentation en laiton mâle/femelle 3/4" (20x27), tube d’alimentation cuvette PVC Ø32 mm avec nez de jonction mâle 55 mm, rallonge droite d’évacuation PE 100 mm avec joint, pipe d’évacuation coudée PVC 100 mm, ainsi que vis et chevilles pour l’ancrage de la cuvette.
Quelle est la pression d’utilisation recommandée et la performance hydraulique ?
La pression d’utilisation recommandée est comprise entre 1 et 5 bars. Le débit est automatiquement limité pour assurer un débit constant de 1 litre par seconde entre 1,2 et 4 bars de pression dynamique. La durée d’écoulement est de 4 secondes ±1 seconde pour le grand volume et de 2 secondes ±1 seconde pour le petit volume.
