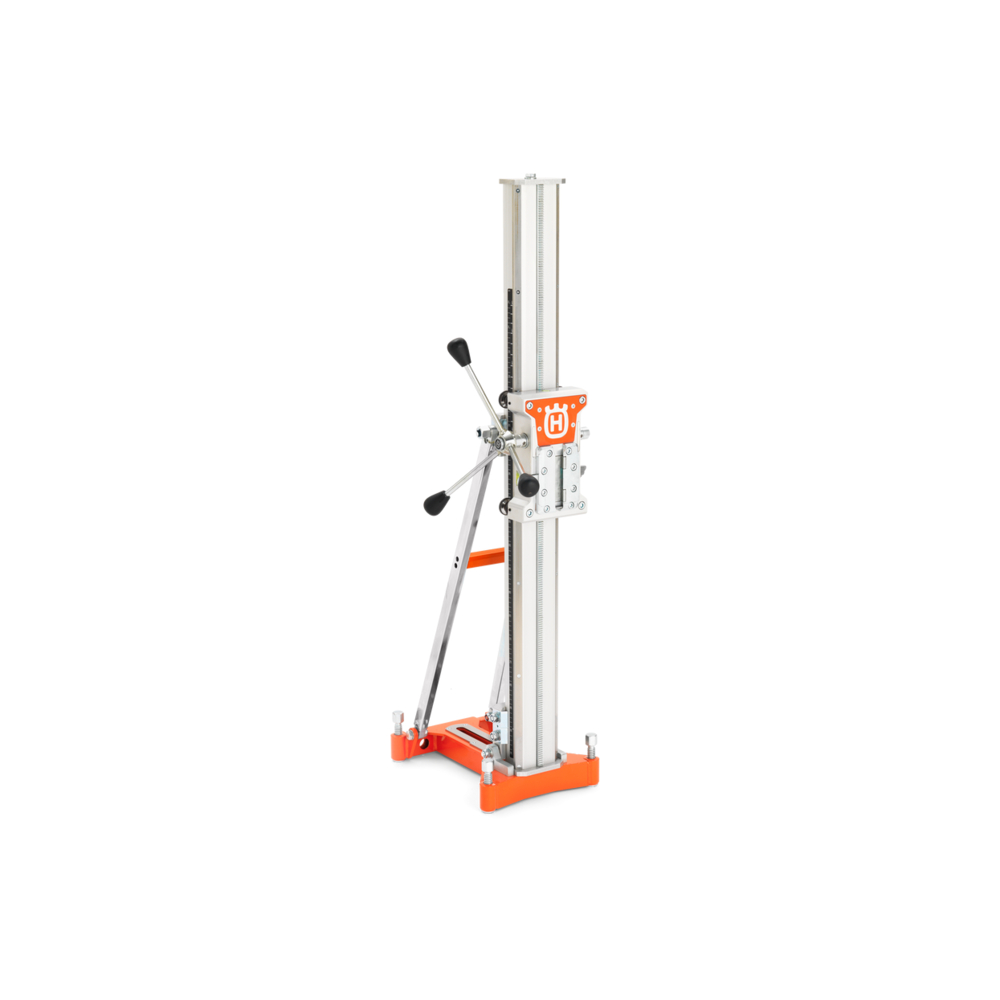

Bâti de forage DS 900 D900 mm HUSQVARNA - 967 30 16‑01
Référence : HUS_967301601
Découvrez Bâti de forage DS 900 D900 mm HUSQVARNA - 967 30 16‑01 disponible à l'achat
Les points clés
- Conçu pour forages jusqu'à 900 mm de diamètre
- Poids léger de 24 kg pour une meilleure maniabilité
- Installation facilitée avec poignée et cabestan
- Compatible avec moteur de forage DM 650
- Profondeur de forage maximale de 950 mm
7 117,86 € TTC 5 931,55 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
2 documents
Voir plus de documents
Bâti de forage robuste pour gros diamètres, le DS 900 est parfait pour des applications difficiles.

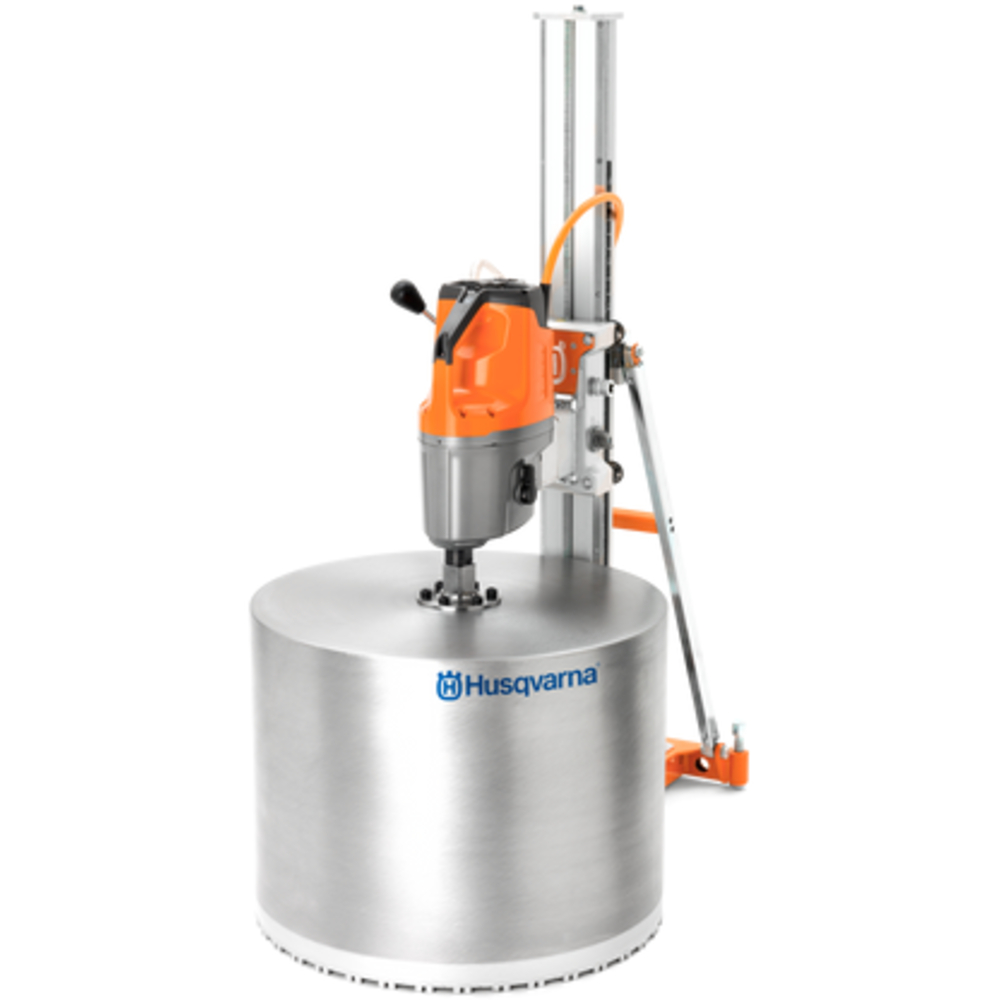

Idéal pour les travaux de carottage allant jusqu'à 900 mm, il présente un excellent ratio poids-puissance et un usage intuitif. Ce bâti s'adapte parfaitement avec le moteur de forage DM 650, garantissant une utilisation complète et efficace. La colonne est constituée de rails de scies murales WS 400, offrant une flexibilité pour ceux déjà équipés. Son installation est facilitée par une poignée de transport à l'arrière et un cabestan trois branches. Un kit de roue en option est disponible pour un transport aisé.
Avec un poids de 24 kg, le DS 900 permet des forages précis jusqu'à 950 mm de profondeur, idéal pour des applications lourdes telles que l'évacuation d'eau, la ventilation et la plomberie.
Diamètre max. foret : 900 mm, profondeur max. de forage : 950 mm, poids : 24 kg, dimensions maximales : 448 mm (longueur), 300 mm (largeur), 1300 mm (hauteur).
Diamètre max. foret : 900mm
Longueur max. foret avec moteur de forage recommandé : 900mm
Angle colonne : 0-60º
Profondeur de forage max : 950mm
Longueur maxi : 448mm
Largeur maxi : 300mm
Hauteur maxi : 1 300mm
Poids : 24 kg
Longueur emballé : 1 320mm
Largeur emballé : 300mm
Hauteur emballé : 310mm
Poids article : 38 000 g

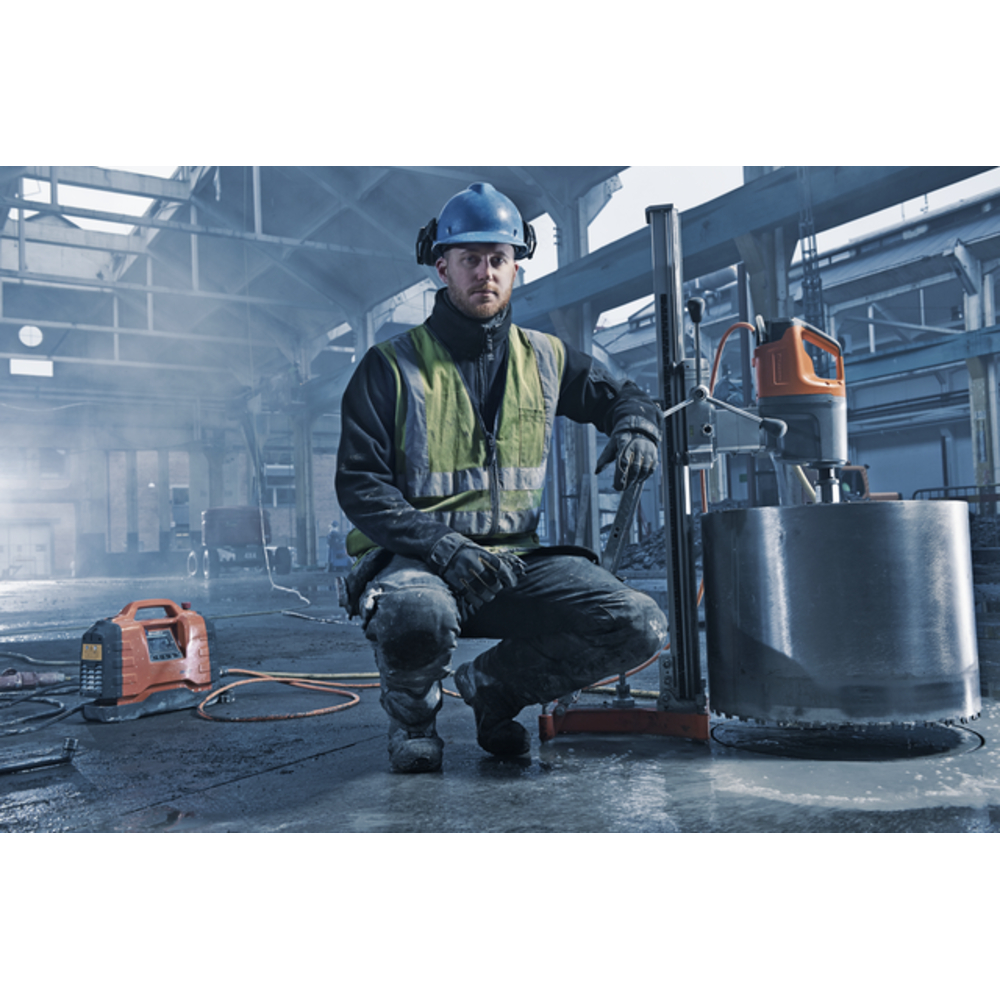

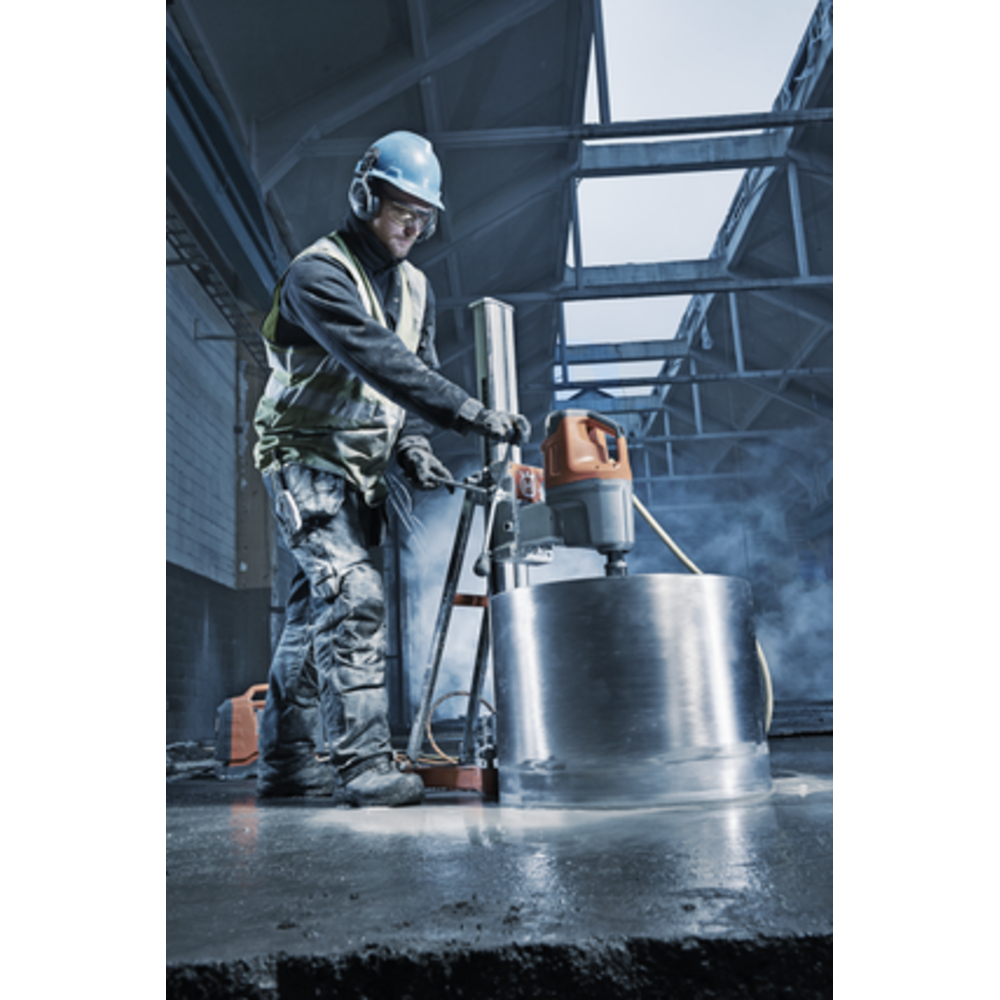

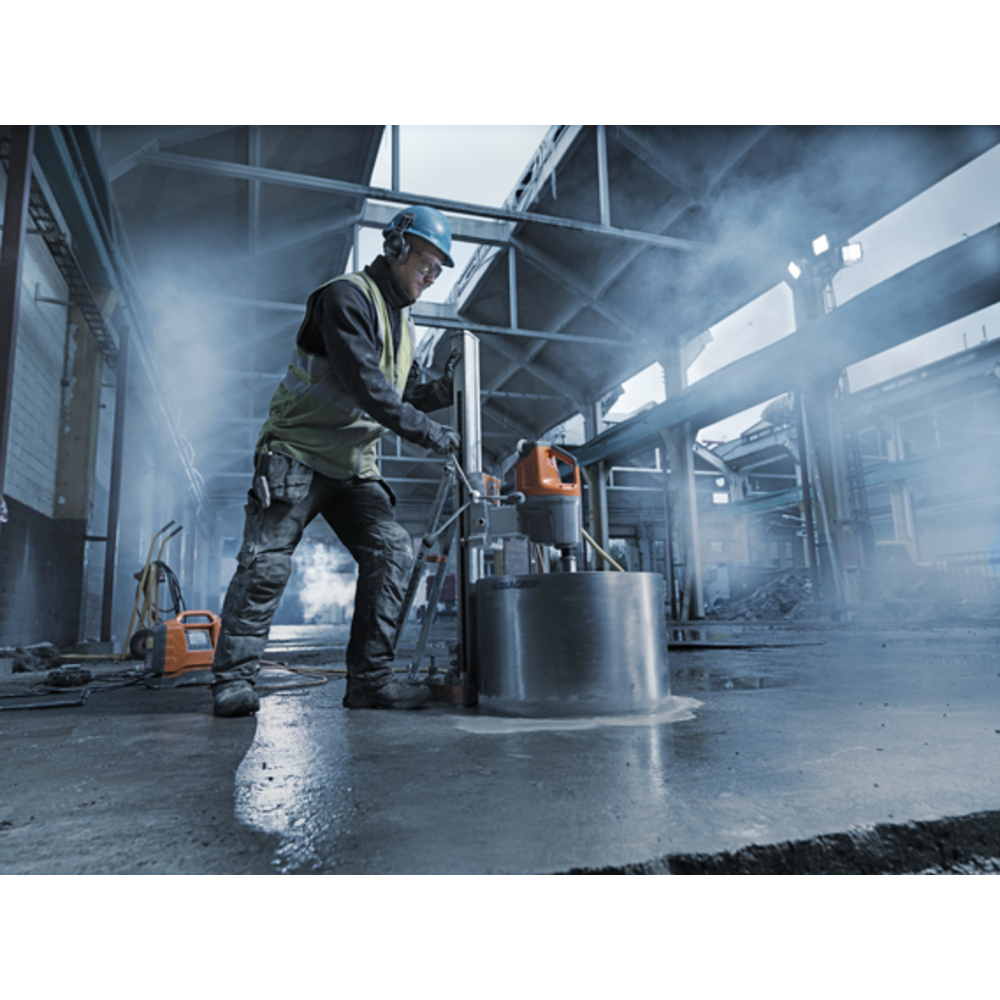

Le bâti de forage DS 900 s'utilise avec un moteur de forage Husqvarna pour réaliser des forages dans les plafonds, murs et sols, notamment sur béton, brique et différents matériaux pierreux. Avant utilisation, il est nécessaire de lire attentivement le manuel d'utilisation du bâti et du moteur associé, ainsi que de réaliser l'entretien quotidien.
Le principe d’utilisation consiste à fixer solidement le bâti de forage sur une surface plane, solide et stable, en utilisant soit un boulon explosif, soit une tige filetée avec rondelle et contre-écrou. La colonne de forage peut être inclinée de 0 à 60° selon l’angle de forage souhaité, réglable en desserrant la vis de blocage, positionnant la colonne, puis en resserrant la vis.
Le moteur de forage est fixé sur le chariot du bâti, que l’on peut régler pour assurer un déplacement fluide le long de la colonne. Le levier d’alimentation permet de faire monter ou descendre le moteur avec précision.
Le bâti peut être équipé en option d’un kit de roues pour faciliter son transport, ou d’une colonne de forage de 2 mètres pour des besoins spécifiques. En cas de transport sans roues, le moteur doit être retiré en raison du poids total.
L’entretien quotidien inclut le nettoyage des surfaces, la vérification du serrage des vis et écrous, la lubrification des pièces mobiles, et le contrôle du bon fonctionnement du chariot et de la colonne. En cas de dysfonctionnement, il faut vérifier et ajuster les roues de guidage du chariot.
Le bâti est destiné à un usage industriel par des opérateurs expérimentés et doit être utilisé dans des conditions sécurisées, avec une zone de travail propre, dégagée, et en évitant les intempéries ou situations dangereuses. Toute intervention ou réparation doit être réalisée par un centre de service agréé.
Le principe d’utilisation consiste à fixer solidement le bâti de forage sur une surface plane, solide et stable, en utilisant soit un boulon explosif, soit une tige filetée avec rondelle et contre-écrou. La colonne de forage peut être inclinée de 0 à 60° selon l’angle de forage souhaité, réglable en desserrant la vis de blocage, positionnant la colonne, puis en resserrant la vis.
Le moteur de forage est fixé sur le chariot du bâti, que l’on peut régler pour assurer un déplacement fluide le long de la colonne. Le levier d’alimentation permet de faire monter ou descendre le moteur avec précision.
Le bâti peut être équipé en option d’un kit de roues pour faciliter son transport, ou d’une colonne de forage de 2 mètres pour des besoins spécifiques. En cas de transport sans roues, le moteur doit être retiré en raison du poids total.
L’entretien quotidien inclut le nettoyage des surfaces, la vérification du serrage des vis et écrous, la lubrification des pièces mobiles, et le contrôle du bon fonctionnement du chariot et de la colonne. En cas de dysfonctionnement, il faut vérifier et ajuster les roues de guidage du chariot.
Le bâti est destiné à un usage industriel par des opérateurs expérimentés et doit être utilisé dans des conditions sécurisées, avec une zone de travail propre, dégagée, et en évitant les intempéries ou situations dangereuses. Toute intervention ou réparation doit être réalisée par un centre de service agréé.
Votre produit HUSQVARNA est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur. Pour les robots de tontes, une checklist respective sera à suivre pour l'envoi en SAV de l'article. Elle vous sera fournie en retour de mail à votre demande.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les diamètres et profondeurs de forage compatibles avec le bâti DS 900 ?
Le bâti DS 900 permet d’utiliser des forets jusqu’à 900 mm de diamètre avec entretoise et offre une profondeur de forage maximale de 950 mm. Sans entretoise, le diamètre maximal est de 500 mm pour le moteur DM406.
Comment s’effectue l’installation du bâti de forage sur le chantier ?
L’installation se fait en fixant solidement la plaque inférieure sur une surface plane et stable à l’aide d’un boulon explosif ou d’une tige filetée avec rondelle et contre-écrou. L’usage d’une plaque à vide est interdit du fait du risque de desserrage en cours d’opération.
Comment régler l’angle de forage avec le bâti DS 900 ?
La colonne de forage s’incline de 0 à 60°. Le réglage s’effectue en desserrant la vis de blocage, en positionnant la colonne à l’angle souhaité à l’aide de l’indicateur d’angle, puis en resserrant la vis de blocage.
Quels sont les points clés pour assurer la sécurité et la stabilité du bâti ?
Le bâti doit être fixé sur une surface solide, plate et stable. Le chariot moteur doit être verrouillé et les dispositifs de sécurité vérifiés régulièrement. Le produit ne doit pas être utilisé en cas de mauvais temps, ni modifié sans accord du fabricant.
Comment entretenir le bâti pour garantir son bon fonctionnement ?
Le nettoyage quotidien comprend le lavage à haute pression suivi d’un séchage, la lubrification des pièces mobiles, la vérification du serrage des vis et écrous, ainsi que l’ajustement des roues de guidage du chariot moteur pour assurer un déplacement fluide sans jeu.
Quels accessoires sont compatibles avec le bâti DS 900 ?
Le bâti est compatible avec un kit de roues optionnel facilitant le transport, une colonne de forage de 2 mètres pour des besoins spécifiques, ainsi que différents types d’entretoises adaptées aux diamètres de forets utilisés.
