Bâti-support chasse directe 6-9L inox brossé P1000 XL avec robinet d’arrêt PRESTO - 18547
Référence : P22318547
.png?frz-width=260){kind=logo}
Découvrez Bâti-support chasse directe 6-9L inox brossé P1000 XL avec robinet d’arrêt PRESTO - 18547 disponible à l'achat
- Volume de chasse réglable de 6 à 9 litres par molette
- Débit constant de 1 l/s entre 1,2 et 4 bars de pression
- Structure en acier avec finition inox brossé 304L durable
- Robinet d’arrêt intégré pour isolation facile du réseau
- Système anti-siphonique et anti-coup de bélier pour sécurité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
2 documents
Schéma
1 document
Voir plus de documents

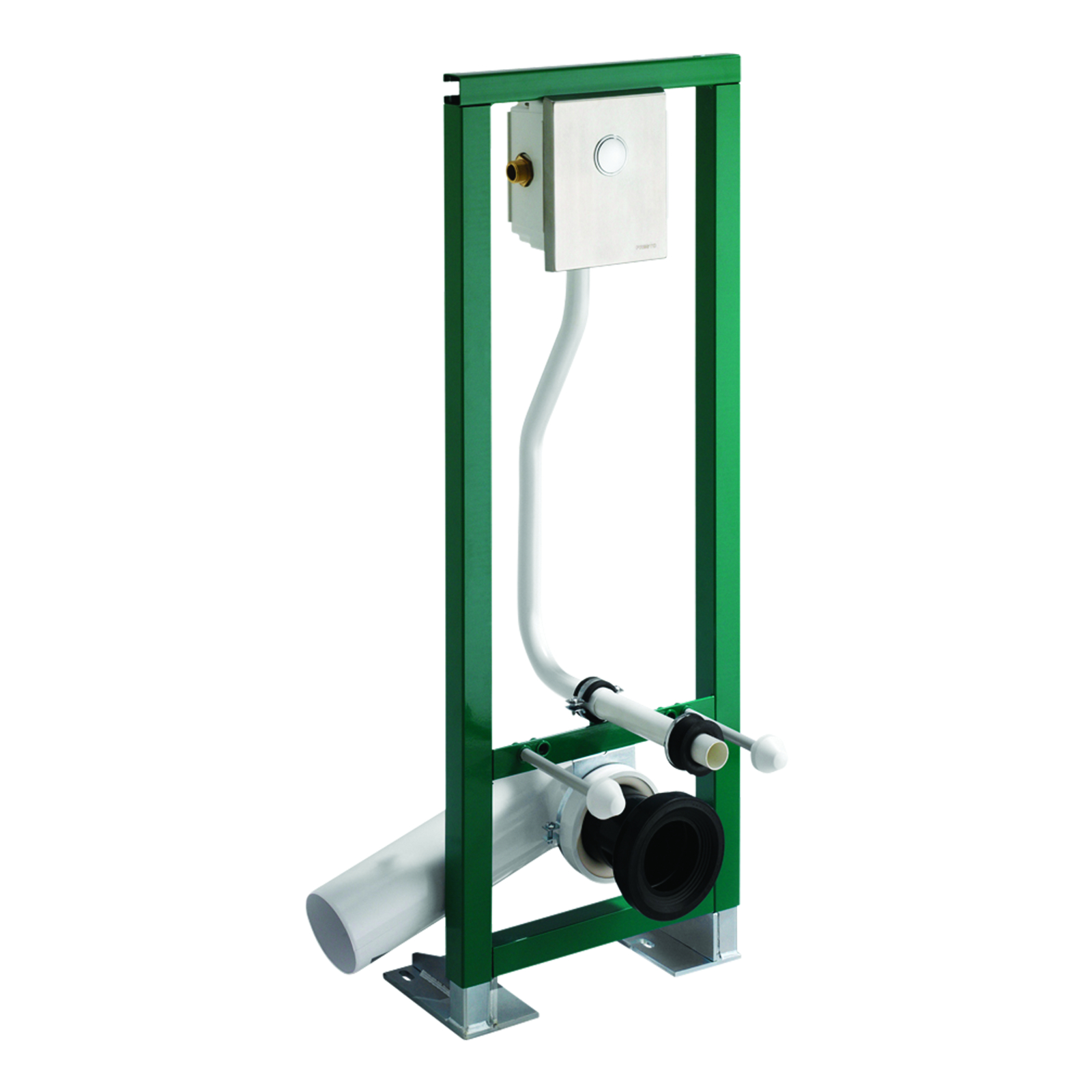

Robinet de chasse directe sur bâti-support autoportant PRESTO 1000 XL E, spécialement conçu pour cuvette suspendue.
Ce robinet fonctionne par déclenchement mécanique temporisé via un bouton-poussoir, offrant un usage souple et ergonomique adapté aux enfants et aux personnes à mobilité réduite (PMR).
Le débit est constant à 1 litre par seconde, avec un volume de chasse réglable entre 6 et 9 litres grâce à une molette, permettant une adaptation précise aux besoins.
Une version économique avec un volume de chasse de 4 litres est également disponible.
L’alimentation hydraulique s’effectue par un raccord mâle G 3/4" (20x27), avec possibilité d’alimentation droite ou gauche externe au boîtier.
Le robinet d’arrêt intégré 1/4 tour facilite l’isolement du réseau.
Le bâti-support est fabriqué en acier soudé, protégé par un poudrage époxy de 60 microns.
Les jambes et la platine de fixation au sol sont protégées par électrozincage.
La face avant est en inox brossé 304L, assurant une finition antivandalisme, durable et esthétique.
Ce design robuste garantit performance et hygiène, grâce à la chasse directe qui évite la stagnation de l’eau et limite le développement bactérien.
Le système intègre un dispositif anti-coup de bélier et un limiteur de débit automatique assurant un débit constant de 1 l/s entre 1,2 et 4 bars de pression dynamique.
Il possède également un système S® empêchant le blocage en écoulement continu et un dispositif anti-siphonique protégeant les réseaux d’eau potable contre les retours d’eau polluée.
Le bâti-support est livré prémonté, simplifiant ainsi l’installation.
L’accès aux composants se fait par l’avant, facilitant la maintenance et le remplacement des pièces, notamment la cartouche de temporisation.
Le produit est fourni avec tous les éléments nécessaires au raccordement : douille-rallonge d’alimentation laiton mâle/femelle 3/4", tube d’alimentation PVC Ø 32 mm avec nez de jonction mâle 55 mm, rallonge droite d’évacuation PE 100 mm avec joint, pipe d’évacuation coudée PVC 100 mm, ainsi que vis et chevilles pour l’ancrage de la cuvette.
Les dimensions principales sont une hauteur réglable de 1100 à 1435 mm, une largeur de 400 mm et une profondeur de 180 mm.
La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
Le bâti-support est classé en classe acoustique 2.
Le produit répond aux normes et certifications suivantes :
- Le corps en laiton conforme aux normes NF EN1982, NF EN12164 et NF EN12165.
- La façade résiste au brouillard salin neutre (NSS) pendant 200 heures selon NF ISO 9227.
Pour l’entretien, il est recommandé de nettoyer la finition inox uniquement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué.
Ce bâti-support allie performance, hygiène, facilité d’usage et robustesse dans un design fonctionnel.
Il garantit une installation et une maintenance simplifiées tout en assurant une excellente durabilité.
Le volume de chasse est réglable entre 6 et 9 litres par une molette, avec un débit constant de 1 litre par seconde, garantissant une adaptation précise aux besoins. L’alimentation hydraulique se fait sur le robinet PRESTO 1000 XL avec robinet d’arrêt intégré mâle G 3/4" (20x27), avec possibilité d’alimentation droite ou gauche externe au boîtier. Le robinet d’arrêt 1/4 tour facilite l’isolement du réseau.
Ce bâti-support est fabriqué en acier soudé protégé par un poudrage époxy de 60 microns, avec jambes et platine de fixation au sol protégées par électrozincage. La face avant est en inox brossé 304L, assurant une finition antivandalisme, durable et esthétique. Ce design robuste garantit performance et hygiène, notamment grâce à la chasse directe qui évite la stagnation de l’eau et limite le développement bactérien.
Le système intègre un dispositif anti-coup de bélier et un limiteur de débit automatique maintenant un débit constant de 1 l/s entre 1,2 et 4 bars de pression dynamique. Il est équipé du système S® empêchant le blocage en écoulement continu ainsi que d’un dispositif anti-siphonique protégeant les réseaux d’eau potable contre les retours d’eau polluée.
Le bâti-support est livré prémonté, avec un accès aux composants par l’avant facilitant la maintenance et le remplacement des pièces, notamment la cartouche de temporisation. Il est fourni avec tous les éléments nécessaires au raccordement : douille-rallonge d’alimentation laiton mâle/femelle 3/4" (20x27), tube d’alimentation PVC Ø 32 mm avec nez de jonction mâle 55 mm, rallonge droite d’évacuation PE 100 mm avec joint, pipe d’évacuation coudée PVC 100 mm, vis et chevilles pour ancrage de la cuvette.
Les dimensions principales sont une hauteur réglable de 1100 à 1435 mm, une largeur de 400 mm et une profondeur de 180 mm. La pression d’utilisation recommandée est comprise entre 1 et 5 bars. Le bâti-support est classé en classe acoustique 2.
Ce produit répond aux normes et certifications suivantes : corps en laiton conforme aux normes NF EN1982, NF EN12164 et NF EN12165, façade résistante au brouillard salin neutre (NSS) pendant 200 heures selon NF ISO 9227.
Pour l’entretien, il est recommandé de nettoyer la finition inox uniquement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué.
Ce bâti-support allie performance, hygiène, facilité d’usage et robustesse dans un design fonctionnel, garantissant une installation et une maintenance simplifiées ainsi qu’une excellente durabilité.
- pression d’utilisation recommandée : 1 à 5 bar
- volume de chasse : 6 à 9 l, ajustable par molette
- dispositif anti-coup de bélier
- limiteur débit automatique assurant un débit constant de 1 l/s, de 1,2 bar à 4 bar de pression dynamique
- alimentation hydraulique : sur PRESTO 1000 XL avec robinet d’arrêt intégré mâle G 3/4" (20x27), alimentation droite ou gauche externe au boîtier
- matière et couleur de finition : bâti en acier soudé protégé par poudrage époxy 60 microns, jambes et platine de fixation au sol protégés par électrozincage, face avant en inox brossé 304L
- sécurité : système S® interdisant le blocage en écoulement continu, dispositif anti-siphonique protégeant les réseaux d’eau potable contre d’éventuelles remontées d’eau polluée
- livré avec : douille-rallonge d’alimentation laiton mâle/femelle 3/4" (20x27), tube d’alimentation PVC Ø 32 mm avec nez de jonction mâle 55 mm, rallonge droite d’évacuation PE 100 mm avec joint, pipe d’évacuation coudée PVC 100 mm, vis et chevilles pour ancrage de la cuvette
- normes / agréments : classe acoustique 2, corps en laiton conforme aux normes NF EN1982 / NF EN12164 / NF EN12165, façade résistance au brouillard salin neutre (NSS) 200 h selon NF ISO 9227
- référence fournisseur : 18547
L'alimentation hydraulique peut se faire par raccord mâle G 3/4" avec possibilité d'alimentation à droite ou à gauche, externe au boîtier. Le bâti-support est destiné à être installé avec une cuvette suspendue, avec une hauteur de tube de chasse minimale de 500 mm.
Avant la mise en service, il est indispensable de purger soigneusement les canalisations afin d'éviter d'endommager les mécanismes ou les passages d'eau. En cas de dysfonctionnement, il est prévu de démonter la cartouche de temporisation et de la rincer à l'eau claire.
Le réglage du volume délivré s'effectue en tournant la molette selon une échelle graduée, en tenant compte de la pression d'utilisation recommandée entre 1 et 5 bars. Le robinet d'arrêt intégré facilite l'isolement du réseau.
Le produit est utilisé dans des installations sanitaires avec cuvettes suspendues, sous une pression recommandée de 1 à 5 bars. Le système intègre des dispositifs empêchant le blocage en écoulement continu et la contamination des réseaux d'eau potable.
En résumé, l'usage consiste à appuyer sur le bouton-poussoir pour déclencher la chasse d'eau, avec un volume réglable entre 6 et 9 litres, une alimentation hydraulique adaptable, et une maintenance facilitée par un accès frontal aux composants.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Comment régler le volume de chasse sur ce bâti-support ?
Le volume de chasse est réglable entre 6 et 9 litres à l’aide d’une molette accessible en façade. Ce réglage permet d’adapter précisément la quantité d’eau utilisée selon les besoins, avec un débit constant de 1 litre par seconde assuré par un limiteur automatique entre 1,2 et 4 bars de pression.
Ce bâti-support est-il compatible avec une alimentation hydraulique à droite ou à gauche ?
Oui, l’alimentation hydraulique peut être raccordée soit à droite soit à gauche, en externe au boîtier, grâce à un robinet d’arrêt intégré mâle G 3/4". Cette configuration facilite l’adaptation à l’installation existante.
Quels dispositifs de sécurité sont intégrés pour protéger le réseau d’eau potable ?
Le bâti-support intègre un dispositif anti-siphonique qui empêche les retours d’eau polluée dans le réseau potable. Il dispose également du système S® qui interdit le blocage en écoulement continu, garantissant ainsi une utilisation sûre et conforme.
Quels sont les éléments fournis avec le bâti-support pour le raccordement et la fixation ?
Le produit est livré avec une douille-rallonge d’alimentation laiton mâle/femelle 3/4", un tube d’alimentation PVC Ø 32 mm avec nez de jonction mâle 55 mm, une rallonge droite d’évacuation PE 100 mm avec joint, une pipe d’évacuation coudée PVC 100 mm, ainsi que les vis et chevilles nécessaires pour l’ancrage de la cuvette.
Quelles sont les dimensions principales et la pression d’utilisation recommandée ?
Le bâti-support mesure 400 mm de large, 180 mm de profondeur, avec une hauteur réglable de 1100 à 1435 mm. La pression d’utilisation recommandée est comprise entre 1 et 5 bars pour un fonctionnement optimal.
Comment entretenir la face avant en inox brossé ?
Il est conseillé de nettoyer la face avant en inox uniquement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué, afin de préserver la finition antivandalisme et la durabilité du produit.
