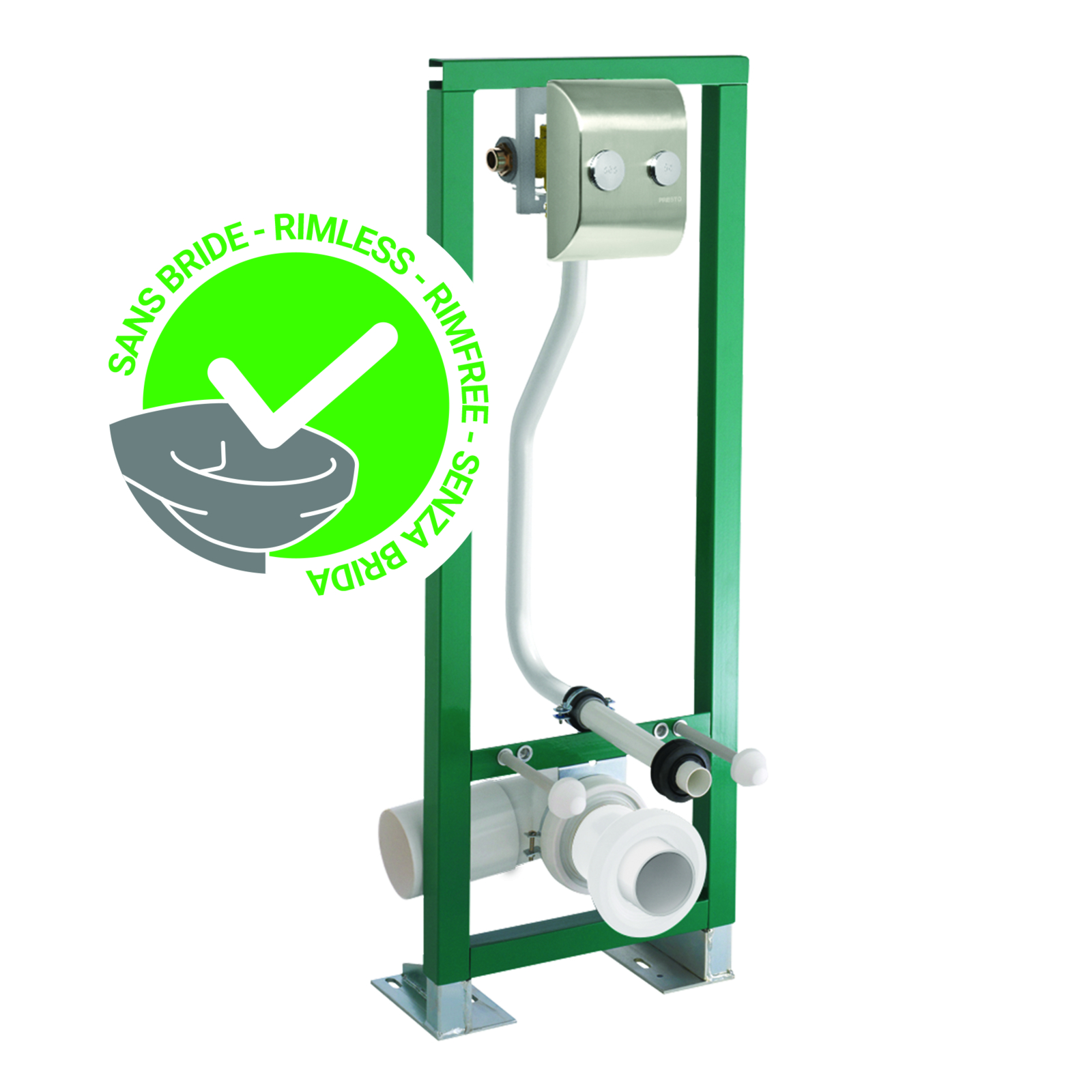

Bâti-support chasse directe double volume coupe-feu sans bride P1000 XL PRESTO - 18508SB
Référence : P22318508SB
.png?frz-width=260){kind=logo}
Découvrez Bâti-support chasse directe double volume coupe-feu sans bride P1000 XL PRESTO - 18508SB disponible à l'achat
- Double volume d’eau réglable de 2.5 à 9 litres
- Dispositif anti-coup de bélier limitant les chocs
- Structure en acier avec finition epoxy 60 microns
- Compatible cloison coupe-feu jusqu’à 125 mm
- Accès maintenance facile par l’arrière
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
2 documents
Schéma
1 document
Voir plus de documents
Le bâti-support chasse directe double volume coupe-feu sans bride P1000 XL PRESTO est conçu spécifiquement pour les WC sans bride, offrant une chasse efficace grâce à un double volume d’eau ajustable.
Il peut être installé en galerie technique ou sur paroi verticale, avec une résistance au feu adaptée aux établissements recevant du public (ERP).
La plaque de commande et le tube d’alimentation respectent les règles de sécurité, notamment l’article CO31 de l’arrêté du 25 juin 1980 modifié.
Le bâti-support propose un double volume d’eau ajustable indépendamment : un petit volume réglable de 2,5 à 5 litres via une palette de façade, et un grand volume ajustable de 6 à 9 litres par molette réglable.
Le système S® intégré empêche le blocage en écoulement continu et garantit une chasse complète.
Un dispositif anti-coup de bélier à fermeture progressive limite les coups de bélier.
Le régulateur de débit est fixé à 60 litres par minute.
L’alimentation hydraulique s’effectue sur un robinet de chasse double volume avec robinet d’arrêt intégré mâle G3/4'' (20x27), avec possibilité d’alimentation à droite ou à gauche.
Le bâti est réalisé en acier soudé protégé par poudrage époxy de 60 microns.
Les jambes et la platine de fixation au sol sont protégées par électrozincage.
La face avant est en métal injecté avec une finition métal brossée anti-empreinte.
Ce produit est dédié aux cuvettes sans bride du marché.
Il intègre un dispositif anti-pollution qui protège les réseaux d’eau potable contre les remontées d’eau polluée.
La plaque de commande et le tube d’alimentation respectent les exigences de sécurité incendie pour conduits de diamètre nominal inférieur ou égal à 75 mm.
En cas d’intégration dans une cloison résistante au feu, le bâti-support est équipé d’un manchon, d’une pipe et d’un renfort en PVC NF Me (B-s3, d0), permettant la conformité aux exigences ERP pour des diamètres jusqu’à 125 mm, sous réserve d’une installation conforme.
L’accès pour la maintenance s’effectue par l’arrière.
Le bâti-support est livré prémonté avec une douille-rallonge d'alimentation laiton mâle/femelle 3/4'', un tube d’alimentation cuvette PVC Ø 32 mm avec nez de jonction mâle 50 mm, un manchon blanc droit PVC NF Me, un renfort manchon PVC NF Me, une pipe blanche coudée PVC NF Me, ainsi que la tôle de fixation pour pipe, vis et chevilles pour l’ancrage de la cuvette et la plaque de fixation du robinet de chasse.
Les normes et certifications incluent une classe acoustique 2, un corps en laiton conforme aux normes NF EN1982, NF EN12164 et NF EN12165, un traitement de surface nickel-chrome selon NF EN12540, et une résistance de la façade au brouillard salin neutre (NSS) de 200 heures selon NF ISO 9227.
La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
Ce bâti-support est compatible avec les installations nécessitant une traversée de paroi verticale, non résistante ou résistante au feu, sous conditions de mise en œuvre spécifiques détaillées dans la notice.
Ce bâti-support propose un petit volume réglable de 2,5 à 5 litres via une palette de façade, et un grand volume ajustable de 6 à 9 litres par une molette. Il intègre un système S® empêchant le blocage en écoulement continu et un dispositif anti-coup de bélier à fermeture progressive, limitant les coups de bélier. Le régulateur de débit est fixé à 60 litres par minute. L’alimentation hydraulique s’effectue sur un robinet de chasse double volume avec robinet d’arrêt intégré mâle G3/4'' (20x27), avec possibilité d’alimentation à droite ou à gauche.
Le bâti est fabriqué en acier soudé protégé par poudrage époxy de 60 microns. Les jambes et la platine de fixation au sol sont protégées par électrozincage. La face avant est en métal injecté avec une finition métal brossée anti-empreinte. Le produit est dédié aux cuvettes sans bride du marché et intègre un dispositif anti-pollution protégeant les réseaux d’eau potable contre les remontées d’eau polluée.
La plaque de commande et le tube d’alimentation respectent les règles de sécurité ERP selon l’article CO31 de l’arrêté du 25 juin 1980, notamment pour les conduits de diamètre nominal inférieur ou égal à 75 mm. En cas d’intégration dans une cloison résistante au feu, le bâti-support est équipé d’un manchon, d’une pipe et d’un renfort en PVC NF Me (B-s3, d0), assurant la conformité aux exigences ERP pour des diamètres jusqu’à 125 mm, sous réserve d’une installation conforme.
L’accès pour la maintenance s’effectue par l’arrière. Le bâti-support est livré avec une douille-rallonge d'alimentation laiton mâle/femelle 3/4'', un tube d’alimentation cuvette PVC Ø 32 mm avec nez de jonction mâle 50 mm, un manchon blanc droit PVC NF Me, un renfort manchon PVC NF Me, une pipe blanche coudée PVC NF Me, ainsi que la tôle de fixation pour pipe, vis et chevilles pour l’ancrage de la cuvette et la plaque de fixation du robinet de chasse.
Les normes et certifications comprennent une classe acoustique 2, un corps en laiton conforme aux normes NF EN1982, NF EN12164 et NF EN12165, un traitement de surface nickel-chrome selon NF EN12540, et une résistance de la façade au brouillard salin neutre (NSS) de 200 heures selon NF ISO 9227. La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
Ce bâti-support est compatible avec les installations nécessitant une traversée de paroi verticale, résistante ou non au feu, sous conditions de mise en œuvre spécifiques. Il convient aux ERP dans les cas de traversée de paroi verticale non résistante ou résistante au feu, selon les prescriptions détaillées dans la notice d’installation.
- pression d’utilisation recommandée : 1 à 5 bar
- grand volume : 6 à 9 l, ajustable par molette réglable
- petit volume : 2,5 à 5 l, ajustable sur palette de façade
- dispositif anti-coup de bélier : dispositif à fermeture progressive permettant de limiter les coups de bélier
- régulateur de débit : 60 l/min
- alimentation hydraulique : sur robinet de chasse double volume avec robinet d’arrêt intégré mâle G3/4'' (20x27), alimentation droite ou gauche
- matière bâti : acier soudé protégé par poudrage époxy 60 microns
- protection jambes et platine de fixation au sol : électrozincage
- face avant : métal injecté finition métal brossée anti-empreinte
- système S® interdisant le blocage en écoulement continu
- dispositif anti-pollution protégeant les réseaux d’eau potable
- conformité plaque de commande et tube d’alimentation aux règles de sécurité ERP article CO31 arrêté 25 juin 1980
- manchon, pipe et renfort en PVC NF Me (B-s3, d0) pour intégration dans cloison coupe-feu jusqu’à 125 mm
- accès maintenance : par l’arrière
- livré avec : douille-rallonge laiton mâle/femelle 3/4'' (20x27), tube alimentation cuvette PVC Ø 32 mm, nez jonction mâle 50 mm, manchon blanc droit PVC NF Me, renfort manchon PVC NF Me, pipe blanche coudée PVC NF Me, tôle fixation pipe, vis et chevilles pour ancrage cuvette, plaque fixation robinet chasse
- classe acoustique : 2
- corps en laiton conforme aux normes NF EN1982, NF EN12164, NF EN12165
- traitement surface : nickel-chrome selon NF EN12540
- résistance façade au brouillard salin neutre (NSS) : 200 h selon NF ISO 9227
Le principe d’utilisation repose sur une chasse d’eau à double volume ajustable indépendamment : un petit volume réglable de 2,5 à 5 litres par une palette de façade, et un grand volume réglable de 6 à 9 litres par une molette. Cette double possibilité permet d’adapter la quantité d’eau utilisée pour la chasse. Le système intègre un dispositif empêchant le blocage en écoulement continu, ainsi qu’un dispositif anti-coup de bélier à fermeture progressive afin de limiter les chocs hydrauliques.
Le produit est destiné à être utilisé avec des cuvettes sans bride. Il intègre un dispositif anti-pollution pour protéger les réseaux d’eau potable contre les remontées d’eau polluée.
En cas de dysfonctionnement, il est possible de démonter la cartouche de temporisation pour la rincer à l’eau claire, ainsi que de remplacer la décharge ou la cartouche selon les instructions de maintenance.
L’accès à la maintenance s’effectue par l’arrière du bâti-support.
La pression d’utilisation recommandée est comprise entre 1 et 5 bars. Le réglage des volumes doit être effectué en fonction de la pression pour obtenir le débit adapté.
L’installation doit respecter les règles spécifiques pour les traversées de parois résistantes au feu, notamment le respect du diamètre des percements et l’utilisation des manchons, pipes et renforts fournis pour garantir la conformité.
Le résultat attendu est une chasse complète et efficace, avec limitation des coups de bélier et protection des réseaux d’eau potable.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Ce bâti-support est-il compatible avec tous les types de cuvettes WC ?
Ce bâti-support est spécifiquement conçu pour les cuvettes sans bride du marché. Il n’est pas adapté aux cuvettes avec bride.
Quels sont les volumes d’eau de chasse disponibles et comment les régler ?
Le bâti-support propose un double volume d’eau ajustable : un petit volume réglable de 2,5 à 5 litres via une palette de façade, et un grand volume réglable de 6 à 9 litres par une molette. Ces réglages permettent d’adapter la chasse selon vos besoins et contraintes techniques.
Quelles sont les conditions d’installation dans une cloison coupe-feu ?
Le bâti-support est équipé d’un manchon, d’une pipe et d’un renfort en PVC NF Me (B-s3, d0) pour être intégré dans une cloison résistante au feu jusqu’à 125 mm de diamètre, sous réserve d’une installation conforme aux prescriptions détaillées dans la notice. Il convient de respecter les schémas d’intégration pour assurer la conformité aux règles ERP.
Comment s’effectue l’alimentation hydraulique et quelle est la pression recommandée ?
L’alimentation hydraulique se fait sur un robinet de chasse double volume avec robinet d’arrêt intégré mâle G3/4'' (20x27), pouvant être raccordé à droite ou à gauche. La pression d’utilisation recommandée est comprise entre 1 et 5 bars pour assurer un fonctionnement optimal.
Quelles sont les caractéristiques de sécurité liées à ce bâti-support ?
Le produit intègre un dispositif anti-pollution protégeant les réseaux d’eau potable contre les remontées d’eau polluée. La plaque de commande et le tube d’alimentation respectent les exigences de sécurité incendie ERP selon l’article CO31 de l’arrêté du 25 juin 1980. Un système anti-blocage en écoulement continu (S®) et un dispositif anti-coup de bélier à fermeture progressive sont également intégrés.
Comment accéder à la maintenance du bâti-support ?
L’accès pour la maintenance se fait par l’arrière du bâti-support. Le démontage et le remplacement des pièces comme la cartouche de temporisation ou la décharge sont possibles suivant les instructions détaillées dans la notice d’installation.
