Bâti-support chasse directe électronique double volume 4-6 L alimentation secteur PRESTO - 18493
Référence : P22318493
.png?frz-width=260){kind=logo}
Découvrez Bâti-support chasse directe électronique double volume 4-6 L alimentation secteur PRESTO - 18493 disponible à l'achat
- Déclenchement automatique sans contact pour hygiène optimale
- Double volume de chasse réglable de 4 à 9 litres selon usage
- Structure en acier époxy et inox brossé anti-vandalisme
- Système S® garantissant chasse complète sans blocage
- Compatible avec alimentation secteur 7V à 24V AC ou DC
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
2 documents
Schéma
1 document
Voir plus de documents

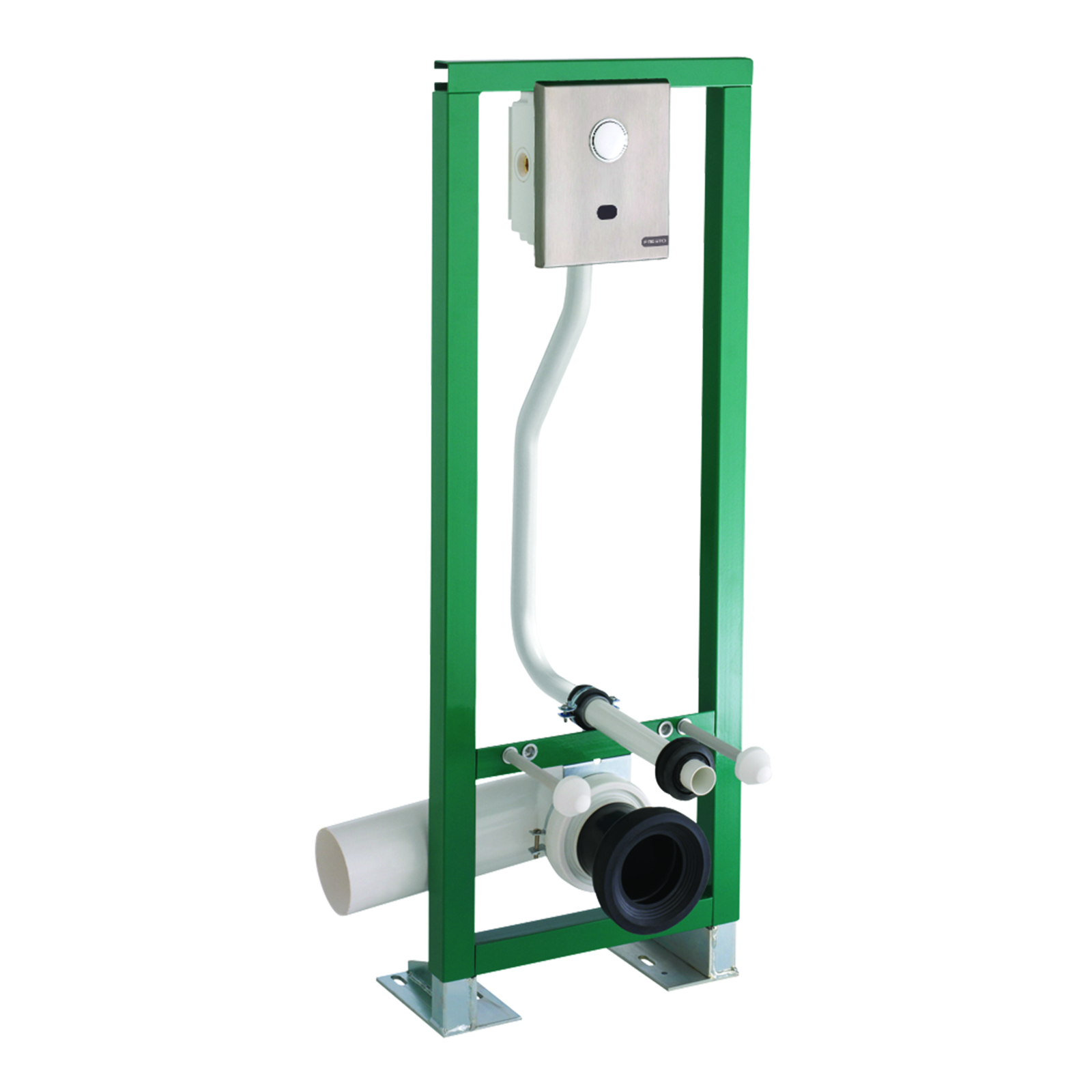

Le bâti-support chasse directe électronique double volume 4-6 L Presto Robinnetterie, référence 18493, est un équipement autoportant conçu spécifiquement pour cuvette suspendue.
Il propose un double volume de chasse réglable : un petit volume de 4 litres (+/- 1 litre) réglable de 2 à 6 litres, et un grand volume de 6 litres (+/- 1 litre) réglable de 4 à 9 litres, le tout à une pression de 2,5 bar.
Le déclenchement combine un mécanisme manuel par bouton-poussoir 6 litres, fonctionnant également en cas de rupture d’alimentation, et un déclenchement électronique automatique sans contact.
Le système ajuste automatiquement le volume de rinçage en fonction du temps de présence de l’utilisateur, avec 4 litres pour une présence courte et 6 litres pour une présence longue, d’environ 30 secondes.
Le temps d’écoulement est compris entre 4 et 6 secondes.
L’alimentation hydraulique s’effectue via un robinet d’arrêt intégré mâle G3/4" (20x27), avec une alimentation droite ou gauche externe au boîtier.
L’alimentation électrique se réalise sur secteur, avec une tension comprise entre 7V et 24V AC ou DC.
Le bâti est compatible avec plusieurs transformateurs 230 V AC / 12 V AC (références 90464, 90711, 90610, 90685, 90704, 90686 non fournis).
Le bâti est fabriqué en acier soudé protégé par un poudrage époxy de 60 microns.
Les jambes et la platine de fixation au sol bénéficient d’une protection par électrozincage.
La plaque de commande est en inox brossé 304L, assurant une finition durable et anti-vandalisme.
Ce produit intègre plusieurs dispositifs de sécurité importants.
Le système S® empêche le blocage en écoulement continu et garantit une chasse complète.
Un dispositif anti-siphonique protège les réseaux d’eau potable contre les remontées d’eau polluée.
La fermeture automatique de l’électrovanne intervient en cas de dégradation du détecteur ou de coupure du secteur.
Le bâti-support est livré avec une douille-rallonge d’alimentation en laiton mâle/femelle 3/4", un tube d’alimentation cuvette PVC Ø 32 mm avec nez de jonction mâle 55 mm, une rallonge droite d’évacuation PE 100 mm avec joint pour raccordement à la cuvette, une pipe d’évacuation coudée PVC 100 mm, ainsi que les vis et chevilles pour l’ancrage de la cuvette.
Les dimensions principales sont une hauteur réglable de 1060 à 1435 mm, une largeur de 400 mm et une profondeur de 180 mm.
Le bâti-support répond aux normes NF EN1982, NF EN12164, NF EN12165 pour le corps en laiton, avec un traitement de surface Nickel-Chrome conforme à la norme NF EN 12540.
Il présente une résistance au brouillard salin neutre (NSS) de 200 heures selon la norme NF ISO 9227.
Les avantages majeurs incluent un déclenchement automatique sans contact limitant la propagation des bactéries, une chasse directe empêchant la stagnation de l’eau et le développement bactérien, ainsi qu’un système S® garantissant un volume d’eau constant et une chasse complète.
Le volume double s’adapte automatiquement à la durée de présence de l’utilisateur.
Une version économique à 4 litres est également disponible.
Le bâti est adapté aux personnes à mobilité réduite, facilitant son usage.
Le déclenchement manuel par simple pression offre un confort supplémentaire, tandis que le déclenchement électronique automatique sans contact procure une hygiène optimale.
Une version avec accès direct aux composants de maintenance par l’avant facilite l’entretien.
Ce bâti-support chasse directe électronique double volume allie performance, hygiène et ergonomie pour une utilisation optimale dans les sanitaires modernes.
Le système de chasse combine un déclenchement manuel par bouton-poussoir de 6 litres, utilisable même en cas de rupture d’alimentation, et un déclenchement électronique automatique sans contact. Ce dernier ajuste automatiquement le volume de rinçage selon la durée de présence de l’utilisateur, avec 4 litres pour une présence courte et 6 litres pour une présence longue d’environ 30 secondes. Le temps d’écoulement est compris entre 4 et 6 secondes. Un dispositif anti-coup de bélier et un limiteur de débit automatique assurent un débit constant de 1 litre par seconde entre 1,2 et 4 bars de pression dynamique.
L’alimentation hydraulique s’effectue via un robinet d’arrêt intégré mâle G3/4" (20x27), avec possibilité d’alimentation à droite ou à gauche en externe au boîtier. L’alimentation électrique est assurée par secteur entre 7 V et 24 V AC ou DC, compatible avec plusieurs transformateurs 230 V AC / 12 V AC (références non fournies).
Le bâti est fabriqué en acier soudé protégé par un poudrage époxy de 60 microns, tandis que les jambes et la platine de fixation au sol bénéficient d’une protection par électrozincage. La plaque de commande est en inox brossé 304L, assurant une finition durable et anti-vandalisme.
Ce produit intègre plusieurs dispositifs de sécurité essentiels : le système S® empêche le blocage en écoulement continu et garantit une chasse complète, un dispositif anti-siphonique protège les réseaux d’eau potable contre les remontées d’eau polluée, et la fermeture automatique de l’électrovanne intervient en cas de dégradation du détecteur ou de coupure du secteur.
Le bâti-support est livré avec une douille-rallonge d’alimentation en laiton mâle/femelle 3/4", un tube d’alimentation cuvette en PVC de 32 mm avec nez de jonction mâle de 55 mm, une rallonge droite d’évacuation en PE de 100 mm avec joint, une pipe d’évacuation coudée en PVC 100 mm, ainsi que les vis et chevilles nécessaires pour l’ancrage de la cuvette.
Ses dimensions principales sont une hauteur réglable de 1060 à 1435 mm, une largeur de 400 mm et une profondeur de 180 mm.
Le bâti-support répond aux normes NF EN1982, NF EN12164, NF EN12165 pour le corps en laiton, avec un traitement de surface Nickel-Chrome conforme à la norme NF EN 12540. Il présente une résistance au brouillard salin neutre (NSS) de 200 heures selon la norme NF ISO 9227.
Les avantages majeurs de ce bâti-support incluent un déclenchement automatique sans contact limitant la propagation des bactéries, une chasse directe évitant la stagnation de l’eau et le développement bactérien, ainsi qu’un système S® garantissant un volume d’eau constant et une chasse complète. Le double volume s’adapte automatiquement à la durée de présence de l’utilisateur. Le produit est également adapté aux personnes à mobilité réduite, facilitant son usage. Le déclenchement manuel offre un confort supplémentaire, tandis que la version avec accès direct aux composants de maintenance par l’avant facilite l’entretien.
Ce bâti-support allie performance, hygiène et ergonomie pour une utilisation optimale dans les sanitaires modernes.
- pression d'utilisation recommandée : 1 à 5 bar
- volume chasse réglable petit volume : 4 l (+/- 1 l), réglable de 2 à 6 l à 2,5 bar
- volume chasse réglable grand volume : 6 l (+/- 1 l), réglable de 4 à 9 l à 2,5 bar
- dispositif anti-coup de bélier
- limiteur débit automatique assurant un débit constant de 1 l/s de 1,2 bar à 4 bar de pression dynamique
- fonctionnement : double volume de rinçage automatique selon temps de présence de l'utilisateur (4 l présence courte / 6 l présence longue)
- déclenchement manuel par bouton poussoir 6 l, fonctionne en cas de rupture d'alimentation
- alimentation hydraulique : robinet d'arrêt intégré mâle 3/4'' (20x27), alimentation droite ou gauche externe au boîtier
- alimentation électrique : secteur 7V à 12V à 24V AC ou DC, compatible avec transformateurs 230 V AC / 12 V AC non fournis (réf. 90464, 90711, 90610, 90685, 90704, 90686)
- matière et finition : bâti en acier soudé protégé par poudrage époxy 60 microns, jambes et platine de fixation au sol protégés par électrozincage, plaque de commande en inox brossé 304L anti-vandalisme
- sécurité : système S® interdisant le blocage en écoulement continu et assurant la chasse complète, dispositif anti-siphonique protégeant les réseaux d'eau potable, fermeture automatique de l'électrovanne en cas de dégradation du détecteur ou coupure du secteur
- normes : corps en laiton conforme NF EN1982, NF EN12164, NF EN12165, traitement de surface Nickel-Chrome selon NF EN 12540, résistance au brouillard salin neutre (NSS) 200 h selon NF ISO 9227
Le bâti-support est destiné à être utilisé dans des sanitaires modernes, notamment pour des cuvettes suspendues, et il est adapté aux personnes à mobilité réduite. Il doit être recouvert de deux plaques de BA13 ou d’une plaque de BA13 plus carrelage, avec une épaisseur maximale de mur de 56 mm. Il est recommandé de ne pas installer la robinetterie électronique face à un miroir ou à une surface réfléchissante, ni en vis-à-vis d’une autre robinetterie électronique, pour garantir son bon fonctionnement.
En cas de défaillance du détecteur ou de coupure du secteur, l’électrovanne se ferme automatiquement. Le système intègre un dispositif anti-siphonique pour protéger les réseaux d’eau potable contre les remontées d’eau polluée, ainsi qu’un système empêchant le blocage en écoulement continu afin d’assurer une chasse complète.
Le résultat attendu est une chasse d’eau complète avec un volume d’eau constant, adapté automatiquement à la durée de présence de l’utilisateur, garantissant ainsi un rinçage efficace tout en limitant la consommation d’eau.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Comment fonctionne le volume double de chasse de ce bâti-support ?
Le bâti-support dispose d’un double volume de chasse réglable, avec un petit volume de 4 litres (réglable de 2 à 6 litres) et un grand volume de 6 litres (réglable de 4 à 9 litres) à une pression de 2,5 bar. Le système ajuste automatiquement le volume de rinçage en fonction du temps de présence de l’utilisateur : 4 litres pour une présence courte et 6 litres pour une présence longue d’environ 30 secondes.
Quelle est la compatibilité électrique et hydraulique de ce bâti-support ?
L’alimentation hydraulique s’effectue via un robinet d’arrêt intégré mâle G3/4" (20x27) avec possibilité d’alimentation droite ou gauche externe au boîtier. L’alimentation électrique se fait sur secteur, avec une tension comprise entre 7V et 24V AC ou DC, compatible avec plusieurs transformateurs 230 V AC / 12 V AC (références non fournies).
Quelles sont les protections et dispositifs de sécurité intégrés à ce produit ?
Ce bâti-support intègre un système S® qui empêche le blocage en écoulement continu et garantit une chasse complète. Il possède également un dispositif anti-siphonique pour protéger les réseaux d’eau potable contre les remontées d’eau polluée. En cas de dégradation du détecteur ou coupure du secteur, la fermeture automatique de l’électrovanne est assurée.
Quelles sont les dimensions principales et les matériaux utilisés pour ce bâti-support ?
Le bâti-support mesure 400 mm de largeur, 180 mm de profondeur et sa hauteur est réglable entre 1060 et 1435 mm. Il est fabriqué en acier soudé protégé par un poudrage époxy de 60 microns, avec jambes et platine de fixation au sol protégées par électrozincage. La plaque de commande est en inox brossé 304L, assurant une finition durable et anti-vandalisme.
Quels éléments sont fournis avec le bâti-support pour l’installation ?
Le produit est livré avec une douille-rallonge d’alimentation en laiton mâle/femelle 3/4", un tube d’alimentation cuvette PVC Ø 32 mm avec nez de jonction mâle 55 mm, une rallonge droite d’évacuation PE 100 mm avec joint, une pipe d’évacuation coudée PVC 100 mm, ainsi que les vis et chevilles pour l’ancrage de la cuvette.
