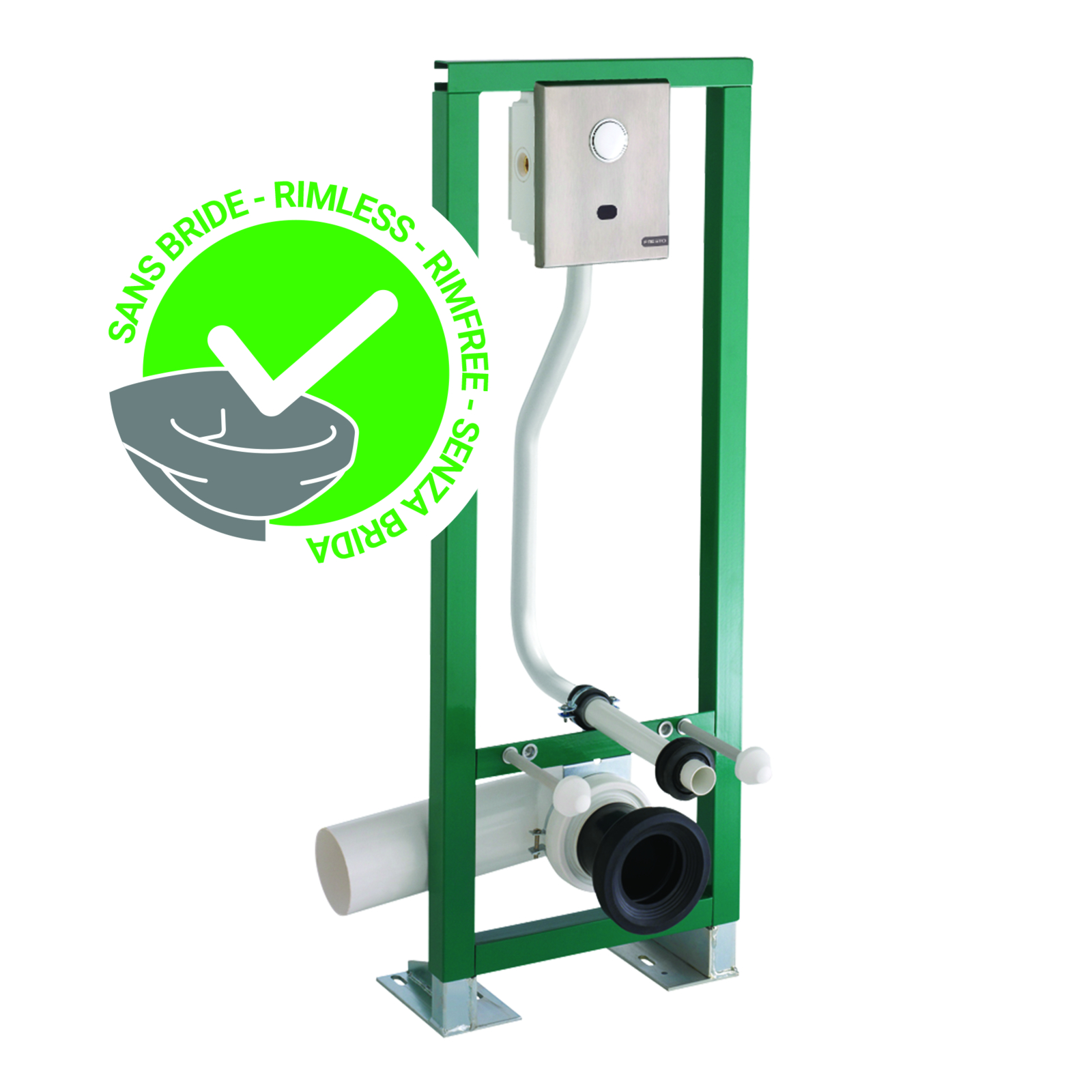

Bâti-support chasse directe électronique double volume 4-6L sans bride PRESTO - 18493SB
Référence : P22318493SB
.png?frz-width=260){kind=logo}
Découvrez Bâti-support chasse directe électronique double volume 4-6L sans bride PRESTO - 18493SB disponible à l'achat
- Chasse électronique double volume réglable de 4 à 6 litres
- Déclenchement manuel ou automatique sans contact
- Structure acier protégée par poudrage époxy 60 microns
- Platine inox brossé 304L anti-vandalisme
- Dispositifs anti-coup de bélier et anti-siphon intégrés
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
3 documents
- Mode d’emploi - Bâti-support chasse directe électronique double volume 4-6L sans bride PRESTO - 18493SB - doc 1
- Mode d’emploi - Bâti-support chasse directe électronique double volume 4-6L sans bride PRESTO - 18493SB - doc 2
- Mode d’emploi - Bâti-support chasse directe électronique double volume 4-6L sans bride PRESTO - 18493SB - doc 3
Schéma
1 document
Voir plus de documents
Le bâti-support PRESTO 7100 XL N est conçu spécifiquement pour les cuvettes suspendues sans bride.
Il intègre une chasse directe électronique à double volume, réglable entre 4 et 6 litres.
Le déclenchement de la chasse peut se faire manuellement via un bouton-poussoir ou automatiquement grâce à une détection optoélectronique sans contact.
L’alimentation électrique se fait sur secteur, compatible avec des transformateurs 230 V AC / 12 V AC (non fournis).
Le robinet d’arrêt intégré est de type mâle G3/4" (20x27).
La durée d’écoulement de la chasse varie entre 4 et 6 secondes.
Le bâti est fabriqué en acier soudé protégé par un poudrage époxy de 60 microns.
Les jambes et la platine de fixation au sol bénéficient d’une protection par électrozincage.
La plaque de commande est en inox brossé 304L, garantissant une finition durable, esthétique et résistante au vandalisme.
La pression d’utilisation recommandée se situe entre 1 et 5 bars.
Le volume de chasse est réglable via un outil de programmation PRESTO : le petit volume est de 4 litres (+/- 1 litre), réglable de 2 à 6 litres à 2,5 bar, et le grand volume de 6 litres (+/- 1 litre), réglable de 4 à 9 litres à 2,5 bar.
La précision du volume est de +/- 1,5 litre sur une plage de pression de 1,2 à 4 bars.
Le système comprend un dispositif anti-coup de bélier et un régulateur de débit à 60 litres par minute.
Le fonctionnement électronique ajuste automatiquement le double volume de rinçage selon le temps de présence de l’utilisateur, avec une tolérance d’environ 30 secondes.
Un rinçage forcé manuel est possible en cas de coupure d’alimentation électrique.
Ce bâti-support est dédié aux cuvettes sans bride du marché et intègre le système S® qui empêche le blocage en écoulement continu et garantit une chasse complète.
Un dispositif anti-siphonique protège les réseaux d’eau potable contre d’éventuelles remontées d’eau polluée.
La fermeture automatique de l’électrovanne intervient en cas de dégradation du détecteur ou de coupure du secteur.
Le produit est adapté aux personnes à mobilité réduite grâce à son déclenchement manuel et automatique facilitant leur utilisation.
Une version économique avec un volume de 4 litres est également disponible.
Une version avec accès direct aux composants de maintenance par l’avant simplifie l’entretien.
Le bâti-support est livré complet avec une douille-rallonge d’alimentation laiton mâle-femelle 3/4", un tube d’alimentation cuvette en PVC de 32 mm avec nez de jonction mâle de 55 mm, une rallonge droite d’évacuation en PE de 100 mm avec joint, une pipe d’évacuation coudée en PVC de 100 mm, ainsi que les vis et chevilles nécessaires pour l’ancrage de la cuvette.
Les normes et certifications respectées comprennent des corps en laiton conformes aux normes NF EN1982, NF EN12164 et NF EN12165.
Le traitement de surface Nickel-Chrome est réalisé selon la norme NF EN 12540.
La résistance au brouillard salin neutre (NSS) est de 200 heures selon NF ISO 9227.
Les dimensions principales sont une hauteur réglable de 1060 à 1435 mm, une largeur de 400 mm, une profondeur de 180 mm, avec des entraxes de fixation au sol de 60 mm.
Ce bâti-support allie performance, sécurité et confort d’utilisation pour une installation sanitaire moderne et hygiénique.
Le déclenchement de la chasse s’effectue manuellement via un bouton-poussoir ou automatiquement grâce à une détection optoélectronique sans contact. Le système ajuste automatiquement le double volume de rinçage selon le temps de présence de l’utilisateur, avec une tolérance d’environ 30 secondes. Un rinçage forcé manuel est possible en cas de coupure d’alimentation électrique. L’alimentation électrique se fait sur secteur 7V via 12V à 24V AC ou DC, compatible avec des transformateurs 230 V AC / 12 V AC (non fournis).
Le bâti est fabriqué en acier soudé protégé par un poudrage époxy de 60 microns, avec jambes et platine de fixation au sol protégées par électrozincage. La plaque de commande est en inox brossé 304L, assurant une finition durable, esthétique et résistante au vandalisme.
Le produit intègre le système S® qui empêche le blocage en écoulement continu et garantit une chasse complète. Il est équipé d’un dispositif anti-coup de bélier, d’un régulateur de débit à 60 litres par minute, et d’un dispositif anti-siphonique protégeant les réseaux d’eau potable contre les remontées d’eau polluée. La fermeture automatique de l’électrovanne intervient en cas de dégradation du détecteur ou de coupure du secteur.
Le bâti-support est livré complet avec une douille-rallonge d’alimentation laiton mâle-femelle 3/4" (20x27), un tube d’alimentation cuvette en PVC de 32 mm avec nez de jonction mâle de 55 mm, une rallonge droite d’évacuation en PE de 100 mm avec joint, une pipe d’évacuation coudée en PVC de 100 mm, ainsi que les vis et chevilles nécessaires pour l’ancrage de la cuvette.
Les corps en laiton sont conformes aux normes NF EN1982, NF EN12164 et NF EN12165. Le traitement de surface nickel-chrome est réalisé selon la norme NF EN 12540. La résistance au brouillard salin neutre (NSS) est de 200 heures selon NF ISO 9227.
Les dimensions principales sont une hauteur réglable de 1060 à 1435 mm, une largeur de 400 mm, une profondeur de 180 mm, avec des entraxes de fixation au sol de 60 mm.
Ce bâti-support allie performance, sécurité et confort d’utilisation. Il est adapté aux personnes à mobilité réduite grâce à ses modes de déclenchement manuel et automatique facilitant l’usage. Il constitue une solution moderne et hygiénique pour l’installation sanitaire de cuvettes suspendues sans bride.
- pression d’utilisation recommandée : 1 à 5 bar
- volume chasse réglable via outil de programmation PRESTO : petit volume 4 l (+/- 1 l), réglable de 2 à 6 l à 2,5 bar ; grand volume 6 l (+/- 1 l), réglable de 4 à 9 l à 2,5 bar
- précision du volume réglé à +/- 1,5 l sur la plage de 1,2 à 4 bar
- dispositif anti-coup de bélier
- régulateur de débit 60 l/min
- fonctionnement par détection optoélectronique
- double volume de rinçage automatique selon temps de présence de l’utilisateur
- rinçage forcé manuel possible en cas de rupture d’alimentation
- alimentation hydraulique sur PRESTO 1000 XL avec robinet d’arrêt intégré mâle 3/4" (20x27)
- alimentation droite ou gauche externe au boîtier
- alimentation électrique secteur 7V via 12V à 24V AC ou DC, compatible avec transformateurs 230 V AC / 12 V AC non fournis
- bâti en acier soudé protégé par poudrage époxy 60 microns
- jambes et platine de fixation au sol protégés par électrozincage
- plaque de commande en inox brossé 304L anti-vandalisme
- système S® empêchant le blocage en écoulement continu et assurant la chasse complète
- dispositif anti-siphonique protégeant les réseaux d’eau potable contre remontées d’eau polluée
- fermeture automatique de l’électrovanne en cas de dégradation du détecteur ou coupure du secteur
- livré avec douille-rallonge d’alimentation laiton mâle-femelle 3/4" (20x27), tube d’alimentation cuvette PVC Ø 32 mm avec nez de jonction mâle 55 mm, rallonge droite d’évacuation PE 100 mm avec joint, pipe d’évacuation coudée PVC 100 mm, vis et chevilles pour ancrage de la cuvette
- corps en laiton conforme aux normes NF EN1982, NF EN12164, NF EN12165
- traitement de surface nickel-chrome selon NF EN 12540
- résistance au brouillard salin neutre (NSS) : 200 h selon NF ISO 9227
- dimensions principales : hauteur réglable 1060 à 1435 mm, largeur 400 mm, profondeur 180 mm, entraxes de fixation au sol 60 mm
Ce bâti-support est destiné à être utilisé avec des cuvettes suspendues sans bride. Il doit être alimenté en eau sous une pression comprise entre 1 et 5 bars. Le volume de chasse est réglable à l’aide d’un outil de programmation PRESTO, permettant d’ajuster les petits et grands volumes de chasse selon les besoins.
Pour l’installation, le bâti-support doit être fixé au sol et recouvert de plaques de BA13 ou d’une plaque BA13 avec carrelage, avec une épaisseur maximale de mur de 56 mm. Il est recommandé de ne pas installer la robinetterie électronique face à un miroir ou à une surface réfléchissante, ni face à une autre robinetterie électronique, afin d’assurer un bon fonctionnement.
En cas de dysfonctionnement du détecteur ou de coupure du secteur, la fermeture automatique de l’électrovanne intervient, empêchant l’écoulement continu de l’eau. Un dispositif anti-siphonique protège également les réseaux d’eau potable contre les remontées d’eau polluée.
Le bâti-support est livré complet avec les éléments nécessaires à l’alimentation et à l’évacuation, ainsi que les fixations pour la cuvette.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Ce bâti-support est-il compatible avec toutes les cuvettes suspendues sans bride ?
Oui, ce bâti-support PRESTO 7100 XL N est conçu spécifiquement pour les cuvettes suspendues sans bride du marché, garantissant une installation adaptée et conforme.
Comment se règle le volume de chasse sur ce bâti-support électronique ?
Le volume de chasse est réglable via un outil de programmation PRESTO. Le petit volume varie de 2 à 6 litres et le grand volume de 4 à 9 litres, avec une précision de +/- 1,5 litre sur une plage de pression de 1,2 à 4 bars.
Quels sont les modes de déclenchement de la chasse d'eau ?
La chasse directe peut être déclenchée manuellement par un bouton-poussoir ou automatiquement grâce à une détection optoélectronique sans contact, adaptée aux personnes à mobilité réduite.
Quelles sont les contraintes de pression pour le bon fonctionnement du bâti-support ?
La pression d’utilisation recommandée se situe entre 1 et 5 bars pour assurer un fonctionnement optimal et une précision dans le volume de chasse.
Quels dispositifs de sécurité sont intégrés dans ce produit ?
Ce bâti-support intègre un système anti-siphonique protégeant les réseaux d’eau potable, un dispositif anti-coup de bélier, ainsi que la fermeture automatique de l’électrovanne en cas de dégradation du détecteur ou coupure secteur.
Quels éléments sont fournis avec le bâti-support pour faciliter son installation ?
Le bâti est livré complet avec une douille-rallonge d’alimentation laiton mâle-femelle 3/4", un tube d’alimentation cuvette PVC Ø 32 mm avec nez de jonction mâle, une rallonge droite d’évacuation PE 100 mm avec joint, une pipe d’évacuation coudée PVC 100 mm, ainsi que les vis et chevilles pour l’ancrage de la cuvette.
