Bâti-support chasse P1000 XL double volume ajustable coupe-feu plaque commande CO31 PRESTO - 18508
Référence : P22318508
.png?frz-width=260){kind=logo}
Découvrez Bâti-support chasse P1000 XL double volume ajustable coupe-feu plaque commande CO31 PRESTO - 18508 disponible à l'achat
- Double volume d’eau ajustable de 2.5 à 9 litres
- Dispositif anti-coup de bélier à fermeture progressive
- Protection anti-pollution pour réseaux d’eau potable
- Conforme aux normes ERP et coupe-feu pour cloison 56 mm
- Installation facile avec accès arrière pour maintenance
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents

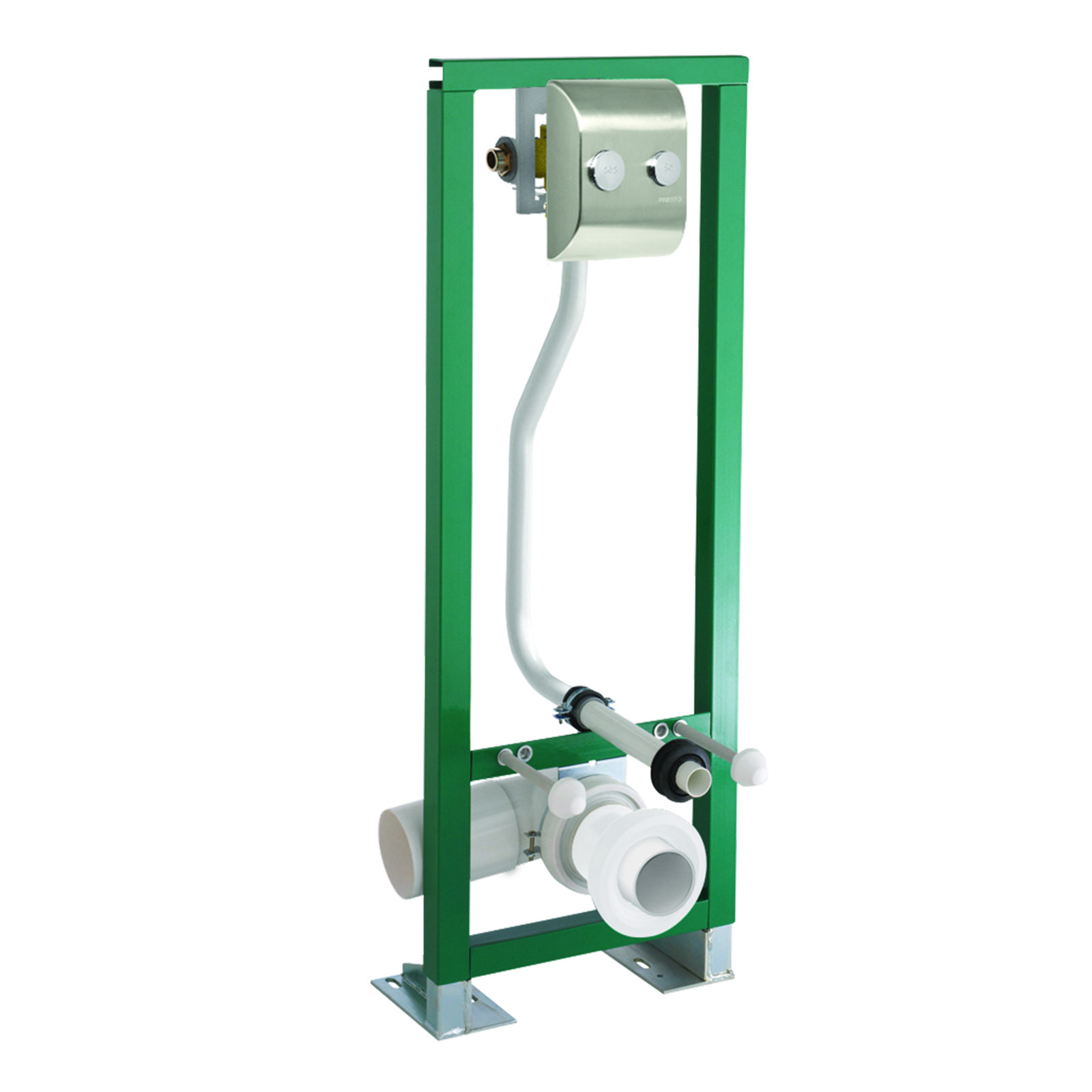

Le bâti-support chasse P1000 XL double volume ajustable est spécialement conçu pour une installation en galerie technique ou sur paroi verticale résistante au feu.
Il offre un double volume d’eau ajustable grâce au système S®, qui empêche le blocage en écoulement continu et garantit une chasse complète.
Le petit volume se règle de 2,5 à 5 litres via une palette de façade, tandis que le grand volume varie de 6 à 9 litres, ajustable par une molette.
Ces deux réglages indépendants permettent une adaptation optimale selon les besoins spécifiques.
Le bâti est fabriqué en acier soudé avec une protection par poudrage époxy de 60 microns.
Les jambes et la platine de fixation au sol bénéficient d’une protection par électrozincage.
La face avant est en métal injecté avec une finition métal brossée anti-empreinte.
L’alimentation hydraulique s’effectue sur un robinet de chasse double volume avec robinet d'arrêt intégré mâle G3/4'' (20x27), avec possibilité d’alimentation à droite ou à gauche.
Un dispositif anti-coup de bélier à fermeture progressive limite les coups de bélier.
Un limiteur de débit automatique maintient un débit constant de 1 litre par seconde entre 1,2 et 4 bars de pression dynamique.
Le bâti-support intègre un dispositif anti-pollution protégeant les réseaux d’eau potable contre les remontées d’eau polluée.
La plaque de commande et le tube d’alimentation de la cuvette respectent les exigences de sécurité des établissements recevant du public (ERP), conformément à l’article CO31 de l’arrêté du 25 juin 1980 modifié.
Ce texte précise qu’aucun degré de résistance au feu n’est exigé pour les conduits de diamètre nominal inférieur ou égal à 75 mm, sous réserve que le trou ne soit pas plus grand que le diamètre du conduit ou des capillaires traversant la paroi.
Pour une intégration dans une cloison résistante au feu, le bâti est équipé d’un manchon, d’une pipe et d’un renfort en PVC NF Me (classe B-s3, d0), assurant la conformité aux exigences ERP sous conditions d’installation spécifiques et pour une épaisseur maximale de cloison de 56 mm.
L’accès par l’arrière est obligatoire pour la maintenance.
Le bâti est livré prémonté avec une douille-rallonge d'alimentation laiton mâle/femelle 3/4'', un tube d’alimentation cuvette en PVC diamètre 32 mm avec nez de jonction mâle 55 mm, un manchon blanc droit PVC NF Me, un renfort manchon PVC NF Me, une pipe blanche coudée PVC NF Me, une tôle de fixation pour pipe PVC NF Me, ainsi que les vis et chevilles pour ancrage de la cuvette et la plaque de fixation du robinet de chasse.
Ce produit allie performance, sécurité et facilité d’installation dans les environnements techniques et coupe-feu.
Il bénéficie d’une classe acoustique 2.
Le corps en laiton respecte les normes NF EN1982, NF EN12164 et NF EN12165, avec un traitement de surface nickel-chrome conforme à la norme NF EN12540.
La façade résiste au brouillard salin neutre (NSS) pendant 200 heures selon la norme NF ISO 9227.
La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
Les dimensions du bâti-support sont ajustables en hauteur de 1100 à 1435 mm, avec une largeur de 395 mm et une profondeur maximale de 56 mm.
Ce bâti-support est conforme aux exigences des établissements recevant du public et aux normes de sécurité incendie, garantissant une installation fiable et sécurisée.
Le bâti est fabriqué en acier soudé avec une protection par poudrage époxy de 60 microns, les jambes et la platine de fixation au sol sont protégées par électrozincage. La face avant est en métal injecté avec une finition métal brossée anti-empreinte. L’alimentation hydraulique s’effectue sur un robinet de chasse double volume avec robinet d'arrêt intégré mâle G3/4'' (20x27), avec possibilité d’alimentation à droite ou à gauche. Un dispositif anti-coup de bélier à fermeture progressive limite les coups de bélier, tandis qu’un limiteur de débit automatique maintient un débit constant de 1 litre par seconde entre 1,2 et 4 bars de pression dynamique.
Le bâti-support intègre un dispositif anti-pollution protégeant les réseaux d’eau potable contre les remontées d’eau polluée. La plaque de commande et le tube d’alimentation de la cuvette respectent les exigences de sécurité des établissements recevant du public (ERP), conformément à l’article CO31 de l’arrêté du 25 juin 1980. Pour une intégration dans une cloison résistante au feu, le bâti est équipé d’un manchon, d’une pipe et d’un renfort en PVC NF Me (classe B-s3, d0), assurant la conformité aux exigences ERP sous conditions d’installation spécifiques, avec une épaisseur maximale de cloison de 56 mm. L’accès par l’arrière est obligatoire pour la maintenance.
Le bâti est livré prémonté avec une douille-rallonge d'alimentation laiton mâle/femelle 3/4'', un tube d’alimentation cuvette en PVC diamètre 32 mm avec nez de jonction mâle 55 mm, un manchon blanc droit PVC NF Me, un renfort manchon PVC NF Me, une pipe blanche coudée PVC NF Me, une tôle de fixation pour pipe PVC NF Me, ainsi que les vis et chevilles pour ancrage de la cuvette et la plaque de fixation du robinet de chasse.
Ce produit allie performance, sécurité et facilité d’installation dans les environnements techniques et coupe-feu. Il bénéficie d’une classe acoustique 2. Le corps en laiton respecte les normes NF EN1982, NF EN12164 et NF EN12165, avec un traitement de surface nickel-chrome conforme à la norme NF EN12540. La façade résiste au brouillard salin neutre (NSS) pendant 200 heures selon la norme NF ISO 9227.
La pression d’utilisation recommandée est comprise entre 1 et 5 bars. Les dimensions du bâti-support sont ajustables en hauteur de 1100 à 1435 mm, avec une largeur de 395 mm et une profondeur maximale de 56 mm. Ce bâti-support est conforme aux exigences des établissements recevant du public et aux normes de sécurité incendie, garantissant une installation fiable et sécurisée.
- pression d’utilisation recommandée : 1 à 5 bar
- volume chasse grand volume : 6 à 9 l, ajustable par molette réglable
- volume chasse petit volume : 2,5 à 5 l, ajustable sur palette de façade
- dispositif anti-coup de bélier à fermeture progressive
- limiteur débit automatique assurant un débit constant de 1 l/s entre 1,2 et 4 bar de pression dynamique
- alimentation hydraulique sur robinet de chasse double volume avec robinet d'arrêt intégré mâle G3/4'' (20x27), alimentation droite ou gauche
- bâti en acier soudé protégé par poudrage époxy 60 microns
- jambes et platine de fixation au sol protégés par électrozincage
- face avant en métal injecté finition métal brossée anti-empreinte
- système S® interdisant le blocage en écoulement continu
- dispositif anti-pollution protégeant les réseaux d'eau potable
- plaque de commande et tube d’alimentation de la cuvette conformes aux exigences ERP article CO31 arrêté 25 juin 1980
- manchon, pipe et renfort en PVC NF Me (classe B-s3, d0) pour intégration dans cloison résistante au feu (épaisseur max 56 mm)
- accès par l’arrière obligatoire pour maintenance
- livré avec douille-rallonge laiton mâle/femelle 3/4'', tube alimentation cuvette PVC Ø 32 mm avec nez de jonction mâle 55 mm, manchon blanc droit PVC NF Me, renfort manchon PVC NF Me, pipe blanche coudée PVC NF Me, tôle de fixation pour pipe PVC NF Me, vis et chevilles pour ancrage cuvette, plaque fixation robinet de chasse
- classe acoustique 2
- corps en laiton conforme aux normes NF EN1982, NF EN12164, NF EN12165
- traitement surface nickel-chrome selon NF EN12540
- façade résistance brouillard salin neutre (NSS) 200 h selon NF ISO 9227
- dimensions ajustables hauteur : 1100 à 1435 mm, largeur : 395 mm, profondeur max : 56 mm
- référence fournisseur : 18508
- marque : PRESTO
Le produit est destiné à être intégré dans des cloisons, y compris résistantes au feu, sous réserve de respecter certaines conditions d’installation, notamment une épaisseur maximale de cloison de 56 mm. L’accès par l’arrière est obligatoire pour la maintenance.
En cas d’anomalie, il est possible de démonter la cartouche de temporisation pour la rincer à l’eau claire, ainsi que de démonter le robinet d’arrêt ou de remplacer la décharge et la cartouche selon les étapes indiquées. La pression d’utilisation recommandée est comprise entre 1 et 5 bars, avec un débit constant maintenu automatiquement à 1 litre par seconde entre 1,2 et 4 bars de pression dynamique.
La chasse s’effectue par action sur la plaque de commande, qui active le robinet de chasse double volume. Le système anti-coup de bélier à fermeture progressive limite les coups de bélier pour un fonctionnement stable.
Les traversées de cloison doivent respecter les diamètres et calfeutrements prescrits pour garantir la conformité, notamment en ERP (établissements recevant du public). Les configurations non couvertes par le produit sont la traversée d’un plancher, ou d’une paroi mitoyenne avec un local à risques importants ou avec un tiers.
Ainsi, l’usage consiste à installer le bâti-support dans une cloison adaptée, réaliser les raccordements hydrauliques et mécaniques, ajuster les volumes de chasse selon les besoins, puis utiliser la plaque de commande pour déclencher la chasse avec les volumes réglés. La maintenance passe par un accès arrière pour intervention sur les composants internes.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Ce bâti-support est-il compatible avec les cloisons coupe-feu ?
Oui, ce bâti-support est conçu pour une installation dans une cloison verticale résistante au feu jusqu’à 56 mm d’épaisseur. Il est équipé d’un manchon, d’une pipe et d’un renfort en PVC NF Me (classe B-s3, d0) pour assurer la conformité aux exigences ERP article CO31 de l’arrêté du 25 juin 1980, sous conditions de mise en œuvre spécifiques.
Quels sont les volumes de chasse réglables sur ce bâti-support ?
Le bâti-support propose un double volume de chasse ajustable : un petit volume réglable de 2,5 à 5 litres via une palette de façade, et un grand volume réglable de 6 à 9 litres par une molette. Ces réglages indépendants permettent d’adapter précisément la quantité d’eau selon les besoins.
Comment se réalise l’alimentation hydraulique et quels sont les raccordements possibles ?
L’alimentation hydraulique s’effectue sur un robinet de chasse double volume avec robinet d'arrêt intégré mâle G3/4'' (20x27). L’alimentation peut être positionnée à droite ou à gauche, offrant une flexibilité d’installation selon la configuration du chantier.
Quelles sont les précautions à respecter pour l’intégration dans une cloison coupe-feu en ERP ?
Le produit est conforme pour la traversée de parois verticales résistantes au feu sous réserve de respecter les schémas d’intégration et les conditions d’installation indiquées dans la notice. Le diamètre des percements ne doit pas dépasser le diamètre extérieur du conduit ou capillaire traversant la cloison, et toutes les traversées doivent être correctement calfeutrées. L’accès par l’arrière est obligatoire pour la maintenance.
Quels dispositifs assurent la sécurité et la protection des réseaux d’eau potable ?
Ce bâti-support intègre un dispositif anti-pollution qui protège les réseaux d’eau potable contre les remontées d’eau polluée. De plus, il dispose d’un système S® empêchant le blocage en écoulement continu, ainsi que d’un dispositif anti-coup de bélier à fermeture progressive pour limiter les chocs hydrauliques.
Quelles sont les dimensions et les caractéristiques de résistance du bâti-support ?
Les dimensions sont ajustables en hauteur de 1100 à 1435 mm, avec une largeur de 395 mm et une profondeur maximale de 56 mm. Le bâti est en acier soudé avec une protection par poudrage époxy de 60 microns, les jambes et platines sont électrozinguées, et la façade en métal injecté bénéficie d’une finition métal brossée anti-empreinte. Le corps en laiton respecte les normes NF EN1982, NF EN12164 et NF EN12165.
