Bâti-support réservoir commande basculante double volume 3-6 L chromé mat PRESTO - 18595
Référence : P22318595
.png?frz-width=260){kind=logo}
Découvrez Bâti-support réservoir commande basculante double volume 3-6 L chromé mat PRESTO - 18595 disponible à l'achat
- Commande double volume 3/6 L pour économie d’eau
- Structure acier soudé avec protection époxy 60 microns
- Hauteur réglable de 1120 à 1270 mm pour adaptation
- Résistance à 400 kg selon norme NF XP D12208
- Livré complet avec accessoires pour installation facile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents

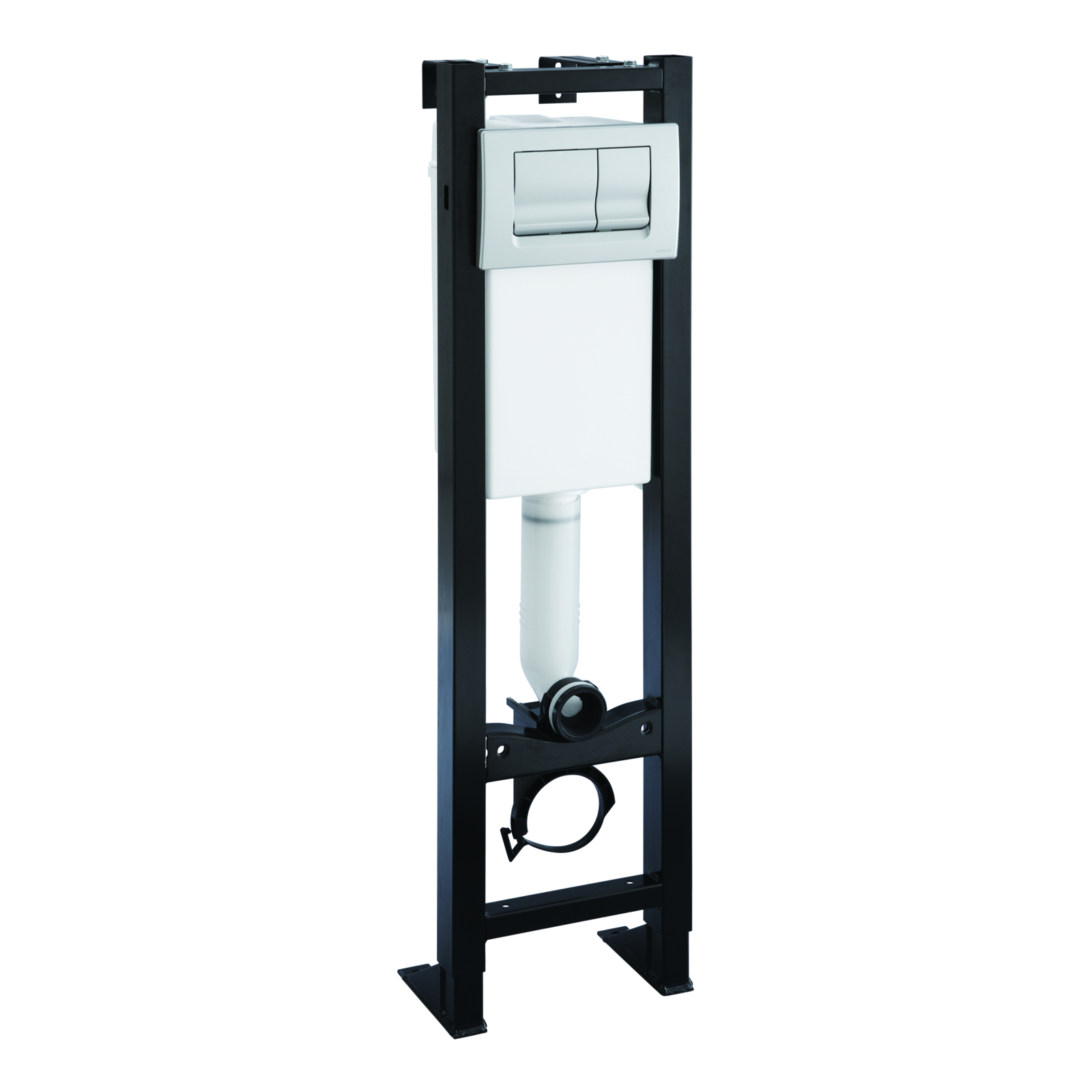

Le bâti-support autoportant à réservoir PRESTO, référence 18595, est conçu pour une installation robuste et fiable avec des cuvettes suspendues.
Il est équipé d’une commande mécanique basculante double volume, permettant un débit réglable entre 3 et 6 litres, assurant une gestion efficace et économique de la chasse d’eau.
La façade avant est réalisée en ABS chromé mat, offrant une finition esthétique soignée et une bonne durabilité.
La structure est constituée de tubes en acier soudé de section 40 x 50 mm, protégée par un poudrage époxy de 60 microns pour une excellente résistance.
Les jambes et la platine de fixation au sol bénéficient d’un traitement par électrozincage, renforçant la protection contre la corrosion.
L’alimentation hydraulique s’effectue via un robinet d’arrêt mâle G1/2" (15x21), garantissant une connexion standardisée et sécurisée.
Le bâti-support est livré complet avec un soufflet et un couvercle de protection, un tube d’alimentation cuvette avec joint de raccord, une rallonge droite d’évacuation en PE de 100 mm avec joint, une pipe d’évacuation coudée en PVC de 100 mm, ainsi que les vis et chevilles nécessaires pour l’ancrage de la cuvette.
Les dimensions principales sont une largeur de 300 mm, une hauteur réglable entre 1120 et 1270 mm, et une profondeur ajustable entre 190 et 250 mm.
La hauteur du raccordement à la cuvette varie entre 320 et 470 mm, permettant une adaptation précise à l’installation.
La pipe d’évacuation est recoupable pour une sortie verticale ou horizontale, avec un diamètre de 100 mm et une profondeur réglable sur 60 mm.
Le tube-réservoir cuvette possède un diamètre de 40 mm avec un joint à lèvre de 55 mm pour assurer une étanchéité parfaite.
Ce bâti-support est conforme à la norme NF XP D12208, garantissant une résistance à une charge statique de 400 kg.
Il résiste au brouillard salin neutre (NSS) pendant 200 heures selon la norme NF ISO 9227.
Le robinet de remplissage est certifié NF Classe I et le mécanisme de vidage répond aux normes NF, assurant fiabilité et sécurité.
La pression d’utilisation recommandée est comprise entre 1 et 5 bars, assurant un fonctionnement optimal et sécurisé.
L’habillage du bâti-support peut être réalisé en placo plâtre, béton cellulaire, aggloméré marine ou autres matériaux.
Il peut ensuite être carrelé, tapissé ou enduit selon les préférences.
L’épaisseur minimum préconisée pour l’habillage est de 26 mm, correspondant à deux plaques de BA 13.
L’habillage peut couvrir toute la hauteur de la pièce ou être limité à la hauteur du bâti pour aménager un rebord.
L’accessibilité pour la maintenance est prévue soit par une tablette supérieure, soit par une galerie technique.
L’ensemble des fixations murales est réglable, facilitant la pose et l’ajustement du bâti-support.
Le produit est livré avec une visserie complète, incluant des tiges filetées de 12 x 200 mm et des cache-écrous.
Pour l’entretien, il est recommandé de nettoyer le revêtement chromé exclusivement à l’eau savonneuse.
Les produits d’entretien abrasifs, acides, alcalins ou ammoniaqués doivent être évités afin de préserver la finition.
Ce bâti-support allie robustesse, conformité aux normes en vigueur et facilité d’installation, offrant un confort d’usage optimal pour les installations sanitaires suspendues.
La structure est réalisée en tubes d’acier soudé de section 40 x 50 mm, protégée par un poudrage époxy de 60 microns pour une excellente résistance. Les jambes et la platine de fixation au sol bénéficient d’un traitement par électrozincage, renforçant la protection contre la corrosion. L’alimentation hydraulique s’effectue via un robinet d’arrêt mâle G1/2" (15x21), garantissant une connexion standardisée et sécurisée.
Le bâti-support est livré complet avec un soufflet et un couvercle de protection, un tube d’alimentation cuvette avec joint de raccord, une rallonge droite d’évacuation en PE de 100 mm avec joint, une pipe d’évacuation coudée en PVC de 100 mm, ainsi que les vis et chevilles nécessaires pour l’ancrage de la cuvette.
Les dimensions principales sont une largeur de 300 mm, une hauteur réglable entre 1120 et 1270 mm, et une profondeur ajustable entre 190 et 250 mm. La hauteur du raccordement à la cuvette varie entre 320 et 470 mm, permettant une adaptation précise à l’installation. La pipe d’évacuation est recoupable pour une sortie verticale ou horizontale, avec un diamètre de 100 mm et une profondeur réglable sur 60 mm. Le tube-réservoir cuvette possède un diamètre de 40 mm avec un joint à lèvre de 55 mm assurant une étanchéité parfaite.
Ce bâti-support est conforme à la norme NF XP D12208, garantissant une résistance à une charge statique de 400 kg. Il résiste au brouillard salin neutre (NSS) pendant 200 heures selon la norme NF ISO 9227. Le robinet de remplissage est certifié NF Classe I et le mécanisme de vidage répond aux normes NF, assurant fiabilité et sécurité. La pression d’utilisation recommandée est comprise entre 1 et 5 bars, assurant un fonctionnement optimal et sécurisé.
L’habillage du bâti-support peut être réalisé en placo plâtre, béton cellulaire, aggloméré marine ou autres matériaux, puis carrelé, tapissé ou enduit selon les préférences. L’épaisseur minimum recommandée pour l’habillage est de 26 mm, correspondant à deux plaques de BA 13. L’habillage peut couvrir toute la hauteur de la pièce ou être limité à la hauteur du bâti pour aménager un rebord. L’accessibilité pour la maintenance est prévue soit par une tablette supérieure, soit par une galerie technique.
L’ensemble des fixations murales est réglable, facilitant la pose et l’ajustement du bâti-support. Le produit est livré avec une visserie complète, incluant des tiges filetées de 12 x 200 mm et des cache-écrous.
Pour l’entretien, il est recommandé de nettoyer le revêtement chromé exclusivement à l’eau savonneuse, en évitant les produits abrasifs, acides, alcalins ou ammoniaqués afin de préserver la finition.
Ce bâti-support allie robustesse, conformité aux normes en vigueur et facilité d’installation, offrant un confort d’usage optimal pour les installations sanitaires suspendues.
- pression d’utilisation recommandée : 1 à 5 bars
- débit : commande double volume 3/6 L
- alimentation hydraulique : sur robinet d’arrêt mâle G1/2" (15x21)
- matière et couleur de finition : bâti en tube acier soudé protégé par poudrage époxy 60 microns, jambes et platine de fixation au sol protégés par électrozincage, face avant en ABS double volume chromé mat
- livré avec : soufflet et couvercle de protection, tube d’alimentation cuvette et joint de raccord à la cuvette, rallonge droite d’évacuation PE 100 mm avec joint pour raccordement à la cuvette, pipe d’évacuation coudée PVC 100 mm, vis et chevilles pour ancrage de la cuvette
- normes / agréments : résistance au brouillard salin neutre (NSS) 200 h selon NF ISO 9227, bâti-support autoportant conforme à la norme NF XP D12208 pour une résistance à une charge de 400 kg, robinet de remplissage NF classe I, mécanisme de vidage NF
- dimensions principales : largeur 300 mm, hauteur réglable 1120-1270 mm, profondeur réglable 190-250 mm, hauteur raccordement cuvette 320-470 mm
L’utilisation prévue consiste à assurer la gestion de la chasse d’eau pour des cuvettes suspendues, en permettant un réglage du volume d’eau évacué selon les besoins. Le bâti-support est destiné à être habillé avec des matériaux tels que placo plâtre, béton cellulaire ou aggloméré, avec une épaisseur minimale de 26 mm. L’habillage peut couvrir toute la hauteur de la pièce ou être limité à la hauteur du bâti pour aménager un rebord.
L’accessibilité pour la maintenance est prévue soit par une tablette supérieure, soit par une galerie technique, facilitant ainsi les interventions sur la plaque de commande, le robinet flotteur ou le mécanisme de vidage.
En cas de dysfonctionnement, notamment pour la maintenance, il est possible de démonter la plaque de commande mécanique en dévissant les vis correspondantes, puis de retirer la soupape, le robinet flotteur ou de changer les joints, selon les étapes indiquées. Le robinet d’arrêt doit être fermé avant toute intervention sur le mécanisme.
Le résultat attendu est un fonctionnement optimal de la chasse d’eau, avec un débit réglable entre 3 et 6 litres, sous une pression d’utilisation recommandée comprise entre 1 et 5 bars, assurant ainsi une gestion efficace de l’eau dans les installations sanitaires suspendues.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Quels sont les volumes d'eau disponibles pour la chasse d'eau avec ce bâti-support ?
Ce bâti-support est équipé d'une commande mécanique basculante double volume, offrant un débit réglable entre 3 et 6 litres. Cette fonctionnalité permet de gérer efficacement la consommation d'eau selon les besoins.
Quelles sont les dimensions principales et réglages possibles pour l'installation de ce bâti-support ?
Le bâti-support mesure 300 mm de largeur, avec une hauteur réglable entre 1120 et 1270 mm et une profondeur ajustable entre 190 et 250 mm. La hauteur de raccordement à la cuvette est également réglable de 320 à 470 mm, facilitant son adaptation à différents types d'installation.
Quels éléments sont fournis avec le bâti-support pour faciliter son montage ?
Le produit est livré complet avec un soufflet et un couvercle de protection, un tube d’alimentation cuvette avec joint de raccord, une rallonge droite d’évacuation en PE de 100 mm avec joint, une pipe d’évacuation coudée en PVC de 100 mm, ainsi que la visserie nécessaire pour l’ancrage de la cuvette, incluant des tiges filetées et des cache-écrous.
Ce bâti-support est-il conforme à des normes garantissant sa résistance et sa sécurité ?
Oui, il est conforme à la norme NF XP D12208, assurant une résistance à une charge statique de 400 kg. Il résiste également au brouillard salin neutre pendant 200 heures selon la norme NF ISO 9227. Le robinet de remplissage et le mécanisme de vidage sont certifiés NF, garantissant fiabilité et sécurité.
Quelles sont les conditions d'utilisation recommandées en termes de pression d'eau ?
La pression d’utilisation recommandée pour ce bâti-support est comprise entre 1 et 5 bars, assurant un fonctionnement optimal et sécurisé du mécanisme de chasse d'eau.
Quel type de finition et d'habillage peut être réalisé autour de ce bâti-support ?
L’habillage peut être réalisé en placo plâtre, béton cellulaire, aggloméré marine ou autres matériaux, avec une épaisseur minimum recommandée de 26 mm (équivalent à deux plaques de BA 13). L’habillage peut couvrir toute la hauteur de la pièce ou être limité à la hauteur du bâti-support pour aménager un rebord. L’accès pour maintenance est prévu par une tablette supérieure ou une galerie technique.
