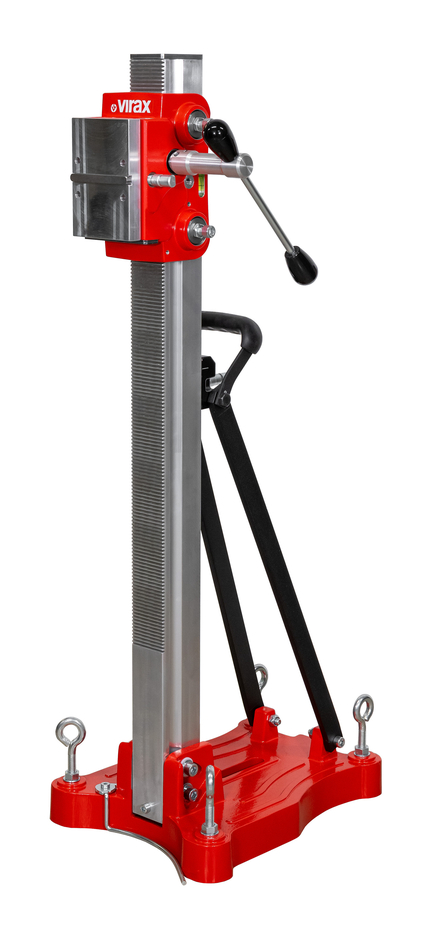

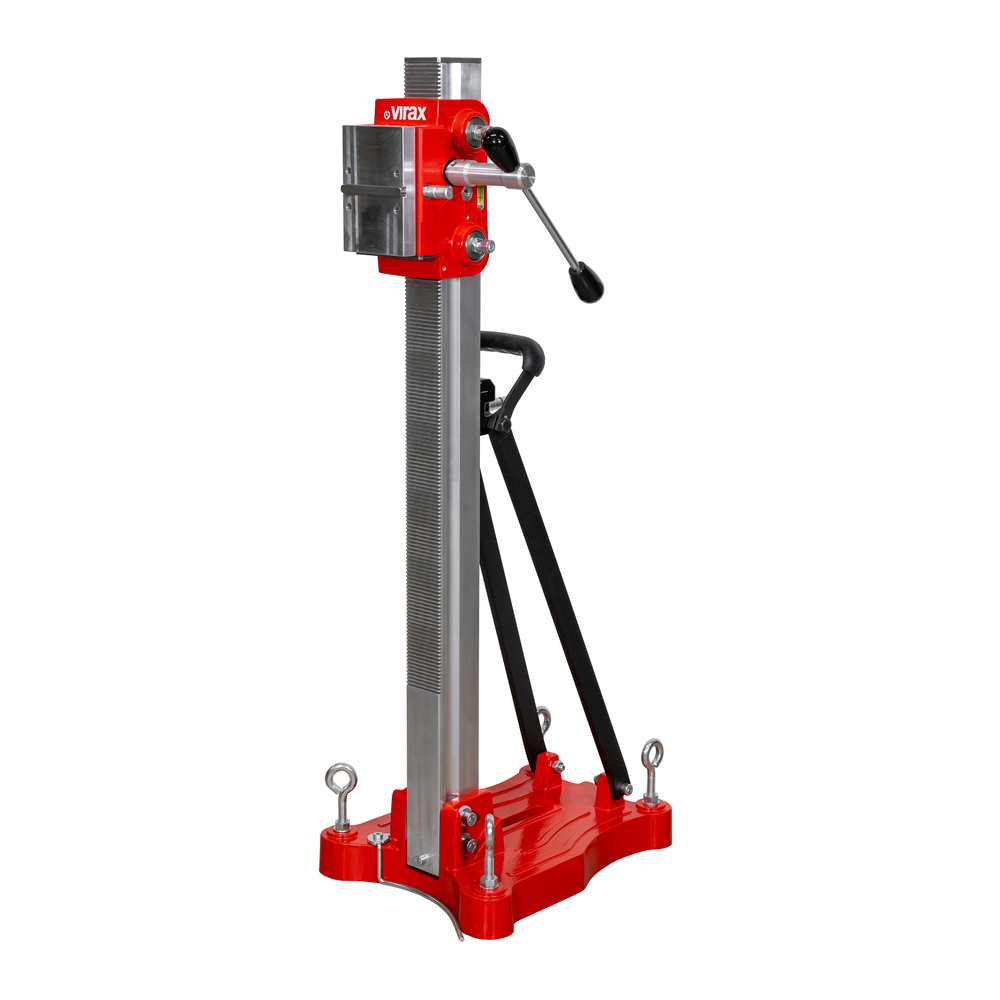

Bâti V250/V350 seul avec roues VIRAX - 050121

Le bâti V250/V350 VIRAX est un support robuste et polyvalent conçu pour le carottage à eau sur bâti.

La colonne en aluminium résistante aux torsions est équipée de barres de renfort qui minimisent efficacement les vibrations.
Elle est graduée en millimètres sur toute sa hauteur, permettant un perçage précis.
Le bâti est inclinable de 0° à 45°, offrant une grande flexibilité dans les angles de perçage.
Un frein réglable et un bouton d’arrêt facilitent la mise en place et la sécurité du moteur.
Un indicateur de centrage ainsi qu’un niveau intégré assurent un positionnement optimal.

La stabilité est assurée par un socle muni de 4 écrous de réglage, utilisable en fixation par broche de serrage ou avec une pompe à vide.
Le levier d’avance est amovible sans outil et permet un déplacement droite/gauche.
Les roues et la poignée Soft touch facilitent le transport du bâti sans effort.

Les dimensions du bâti sont de 538 mm de longueur, 330 mm de largeur et 1110 mm de hauteur, avec un poids total de 22 kg.

Ce bâti est compatible avec les carotteuses V 250 et V 350, permettant une utilisation polyvalente avec un seul équipement.
Il est livré avec un set de fixation prêt à l’emploi comprenant broche de serrage et chevilles adaptées pour fixation dans parpaing ou béton.
Le bâti est livré sans couronne.

Conçu pour un usage fréquent, il supporte un moteur puissant 2 vitesses (360/850 tr/min) et bénéficie d’une quadruple protection moteur :
- protection électronique en cas de surcharge avec voyant d’alerte,
- protection thermique contre la surchauffe,
- protection mécanique avec désaccouplement de l’axe en cas de blocage,
- système de pompage d’huile pour une lubrification permanente des engrenages.

Le bâti V250/V350 VIRAX allie robustesse, précision, sécurité et mobilité.
Il est adapté aux travaux de carottage à eau sur béton armé, matériaux abrasifs, briques et parpaings jusqu’à un diamètre de 350 mm.

Le bâti est livré avec une clé SW6 et SW8, un jeu de fixation (réf. Virax 050141), une manette de frein, un levier de serrage pour carotteuse (spécifique au bâti 050111) et quatre vis M8 x 20 pour plaque de fixation (spécifique au bâti 050121).

Pour la fixation, deux méthodes sont possibles :
- fixation par pompe à vide sur une surface plane et non poreuse,
- fixation par chevilles fournies, avec possibilité d’utiliser des chevilles réutilisables pour parpaings ou non réutilisables pour béton.

L’assemblage de la carotteuse sur le bâti s’effectue par fixation rapide par prisme pour la V250 (réf. 050111) ou par plaque de fixation vissée pour la V350 (réf. 050121).

Le bâti intègre un levier d’inclinaison, un frein de verrouillage en hauteur et un levier d’avance amovible.
Il est conseillé d’utiliser un récupérateur d’eau fixé au socle pour un perçage propre lors de l’emploi de couronnes avec refroidissement à eau.

Un entretien régulier est recommandé pour garantir un bon fonctionnement : nettoyage et lubrification des pièces mobiles, vérification et ajustement du guidage pour éviter vibrations et jeux.

Ce produit répond aux normes de sécurité et est destiné à un usage professionnel, avec des consignes précises pour garantir la sécurité de l’utilisateur.

Désignation : Bâti V 250 / V 350
Puissance W : -
kg : 22,000

Le bâti V250/V350 s’utilise comme support pour le carottage à eau, compatible avec les carotteuses Virax V 250 et V 350. L’utilisateur commence par fixer le bâti sur la surface à percer, soit par pompe à vide sur une surface plane et non poreuse, soit par chevilles adaptées (réutilisables pour parpaings ou non réutilisables pour béton). La fixation par pompe à vide nécessite de connecter la pompe au bâti, de positionner correctement le socle, puis d’atteindre une sous-pression minimale avant de commencer le perçage. Pour la fixation par chevilles, il faut percer un trou, insérer la cheville, puis fixer le bâti avec une vis à serrage rapide, en ajustant les vis de réglage de niveau.

Ensuite, la carotteuse est montée sur le bâti : pour la V250, elle s’insère par fixation rapide par prisme, serrée avec un levier latéral ; pour la V350, la carotteuse se fixe par plaque vissée avec 4 vis fournies, puis est serrée avec une manivelle.

Le bâti permet un perçage incliné de 0° à 45°. Pour cela, il faut desserrer les vis entre la colonne et le bâti, choisir l’angle désiré, puis resserrer les vis. Pour le modèle 050121, une vis supplémentaire à l’arrière de la colonne doit aussi être desserrée. Lors d’un perçage incliné, le démarrage doit être très lent.

Pour le carottage à eau, il est recommandé d’utiliser un récupérateur d’eau fixé aux vis du socle afin d’assurer un perçage propre.

Le levier d’avance droite/gauche, amovible sans outil, sert au déplacement de la carotteuse sur la colonne. Un frein réglable et un bouton d’arrêt facilitent la mise en place et le blocage en hauteur.

Après utilisation, la carotteuse se démonte en bloquant la machine en position haute, en démontant la couronne, puis en desserrant la plaque de fixation pour retirer la carotteuse et la plaque du bâti. La fixation du bâti peut être desserrée pour le retirer.

Un entretien régulier est nécessaire : nettoyage et lubrification des pièces mobiles, contrôle et ajustement du guidage sur la colonne pour éviter vibrations et jeux. En cas de vibrations ou de jeu excessif, il faut resserrer l’écrou papillon ou réajuster le guidage.

Ce bâti est destiné à un usage professionnel, avec des conditions d’utilisation précises pour garantir la stabilité et la précision du perçage, ainsi que la sécurité de l’utilisateur.
