Bobine fixe latérale V4891-10 VIGOR - V4891-1.0
Découvrez Bobine fixe latérale V4891-10 VIGOR - V4891-1.0 disponible à l'achat
- Chauffage rapide des métaux ferromagnétiques et non ferromagnétiques
- Longueur totale de 230 mm pour un accès facile aux pièces
- Maintenir un écart de 3 à 5 mm pour limiter l’usure de la bobine
- Cycle de chauffage de 2 minutes suivi de 2 minutes de refroidissement
- Utilisation réservée aux professionnels avec équipements de sécurité
Livraison offerte pour les professionnels !
à partir de 600 € TTC d’achat
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- longueur totale : 230 mm
Certificat de conformité
Description

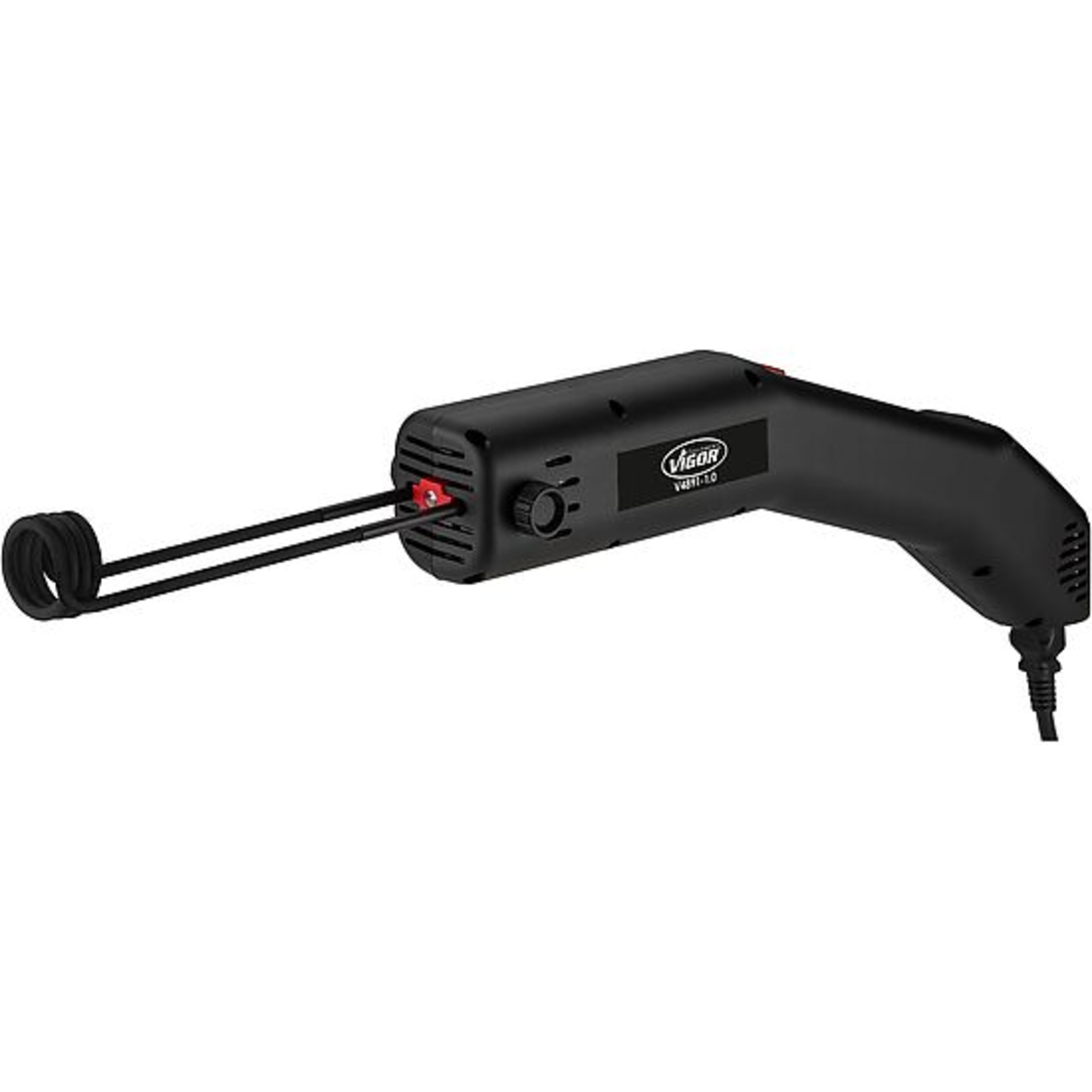

Le VIGOR Bobine fixe latérale V4891-10 (référence V4891-1.0) est un accessoire destiné à l'utilisation avec l'inducteur de chauffage V4891. Sa longueur totale est de 230 mm, avec une orientation horizontale.
Cette bobine présente un diamètre intérieur de 23 mm, compatible jusqu'à un filetage M10 maximum.
L'inducteur V4891, auquel cette bobine est destinée, fonctionne sur une alimentation électrique de 230 V, 50/60 Hz, avec un courant maximal de 7,5 A et une puissance maximale de 1,75 kW.

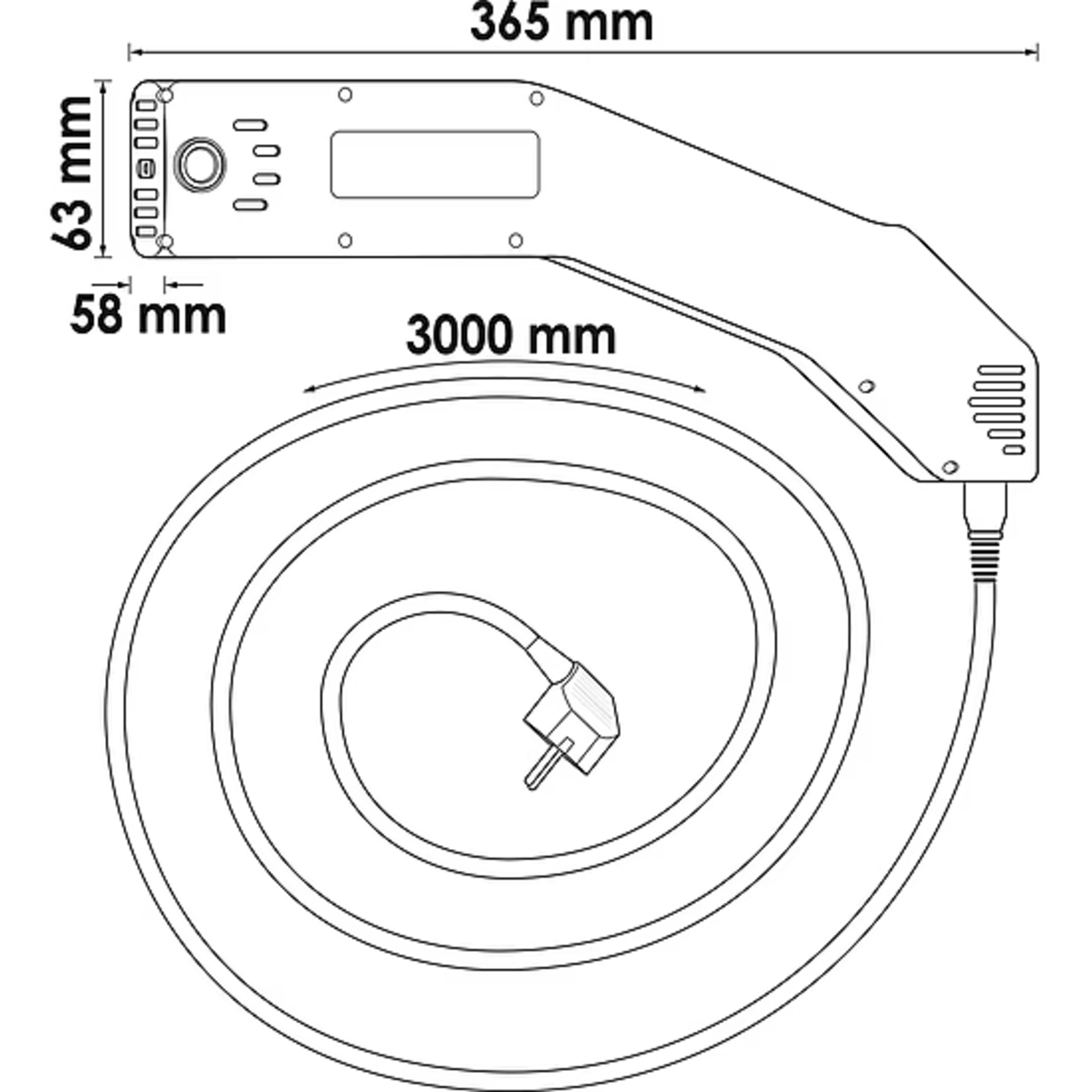

Il dispose d'un facteur de puissance (PF) de 0,99, d'un indice de protection IP20, et ses dimensions sont de 200 x 140 x 75 mm pour un poids de 4,5 kg.
L'utilisation de la bobine fixe latérale s'inscrit dans le cadre d'un chauffage par induction électromagnétique.
Le principe de fonctionnement repose sur un courant alternatif à haute fréquence circulant dans la bobine, générant un champ magnétique variable qui induit des courants de Foucault dans les pièces métalliques à chauffer.
Cette énergie électrique est transformée en chaleur, permettant de chauffer rapidement des métaux ferromagnétiques et non ferromagnétiques.
Le VIGOR V4891 chauffe efficacement les métaux et alliages, mais n'a aucun effet sur les matériaux non conducteurs tels que le verre, le plastique, le bois ou les textiles.

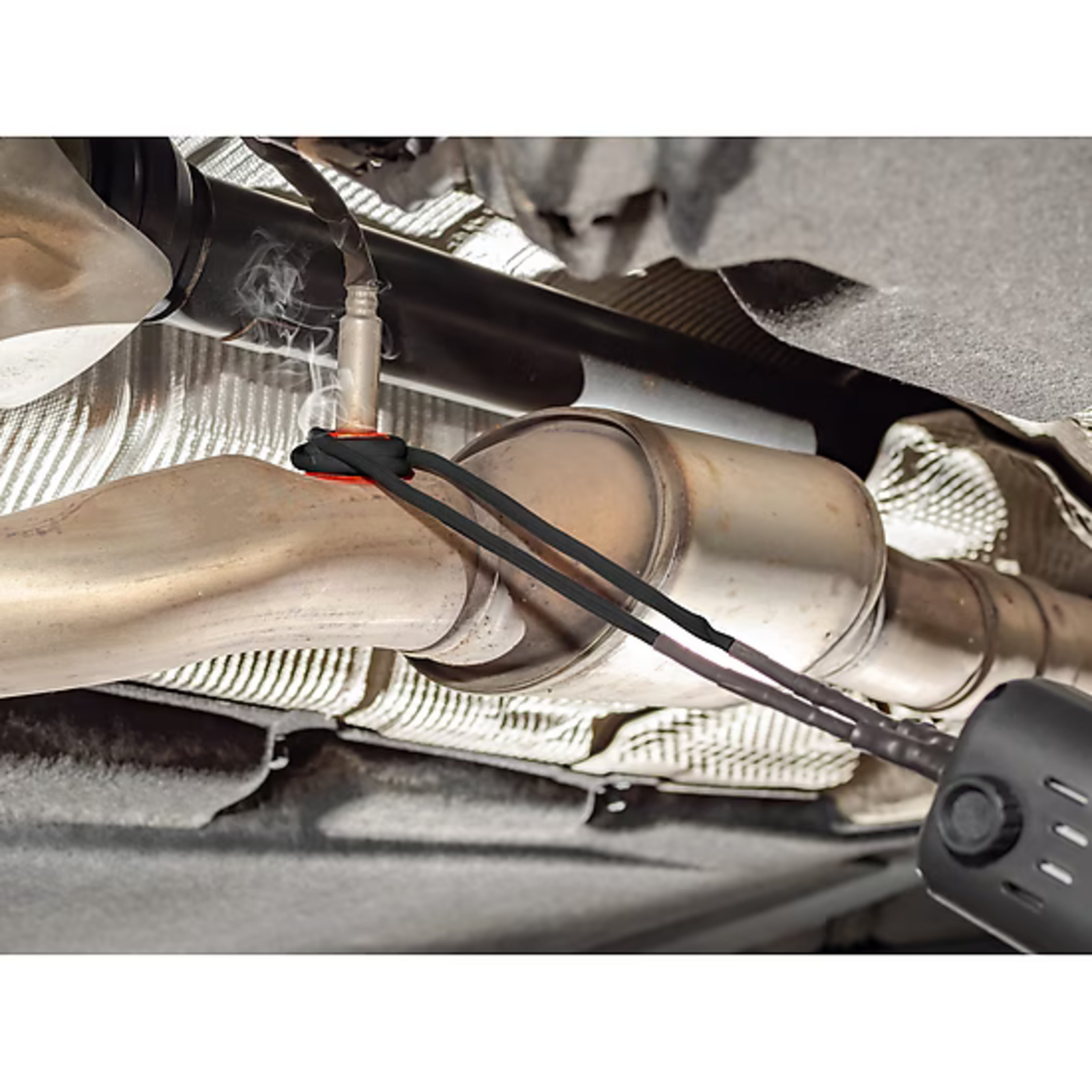

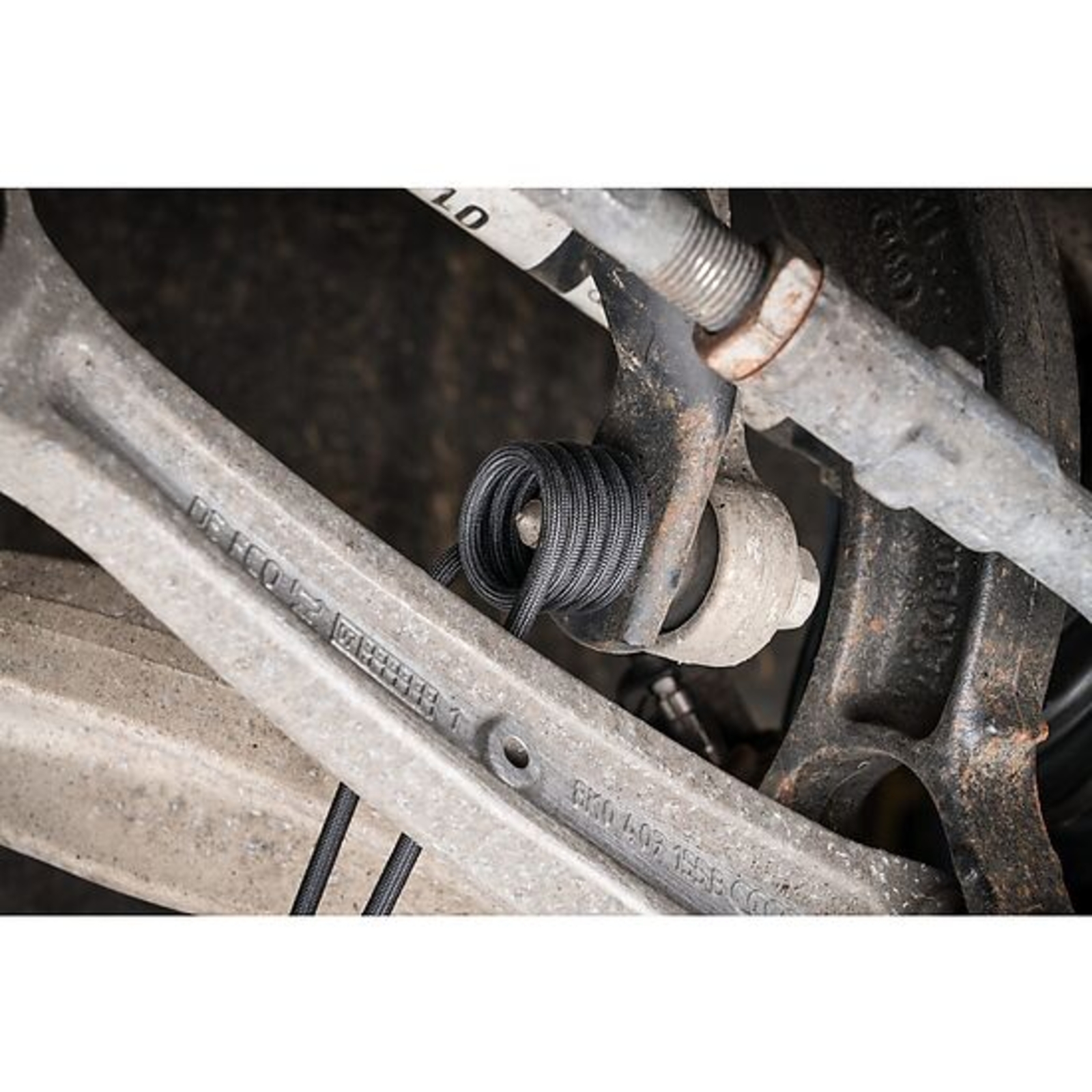

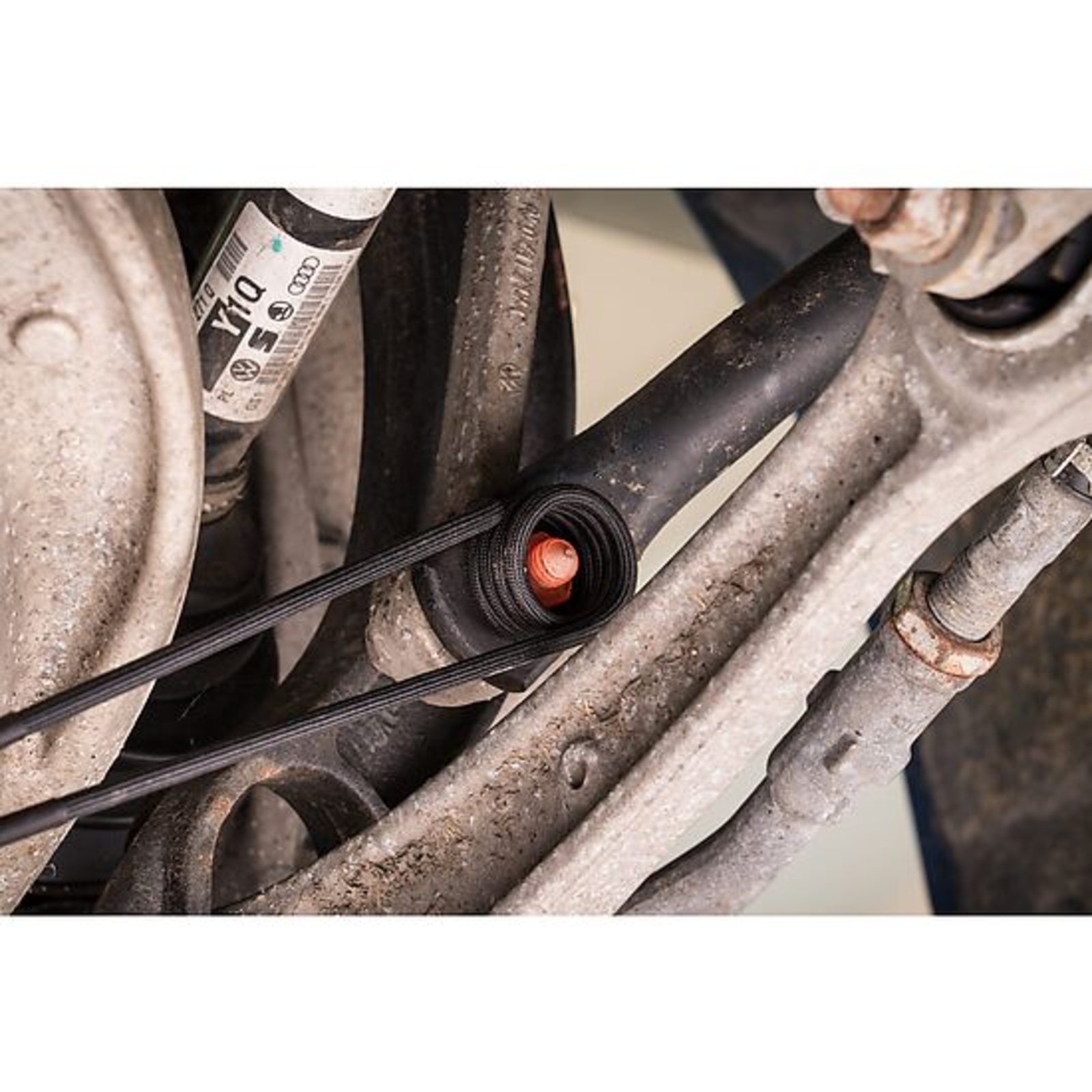

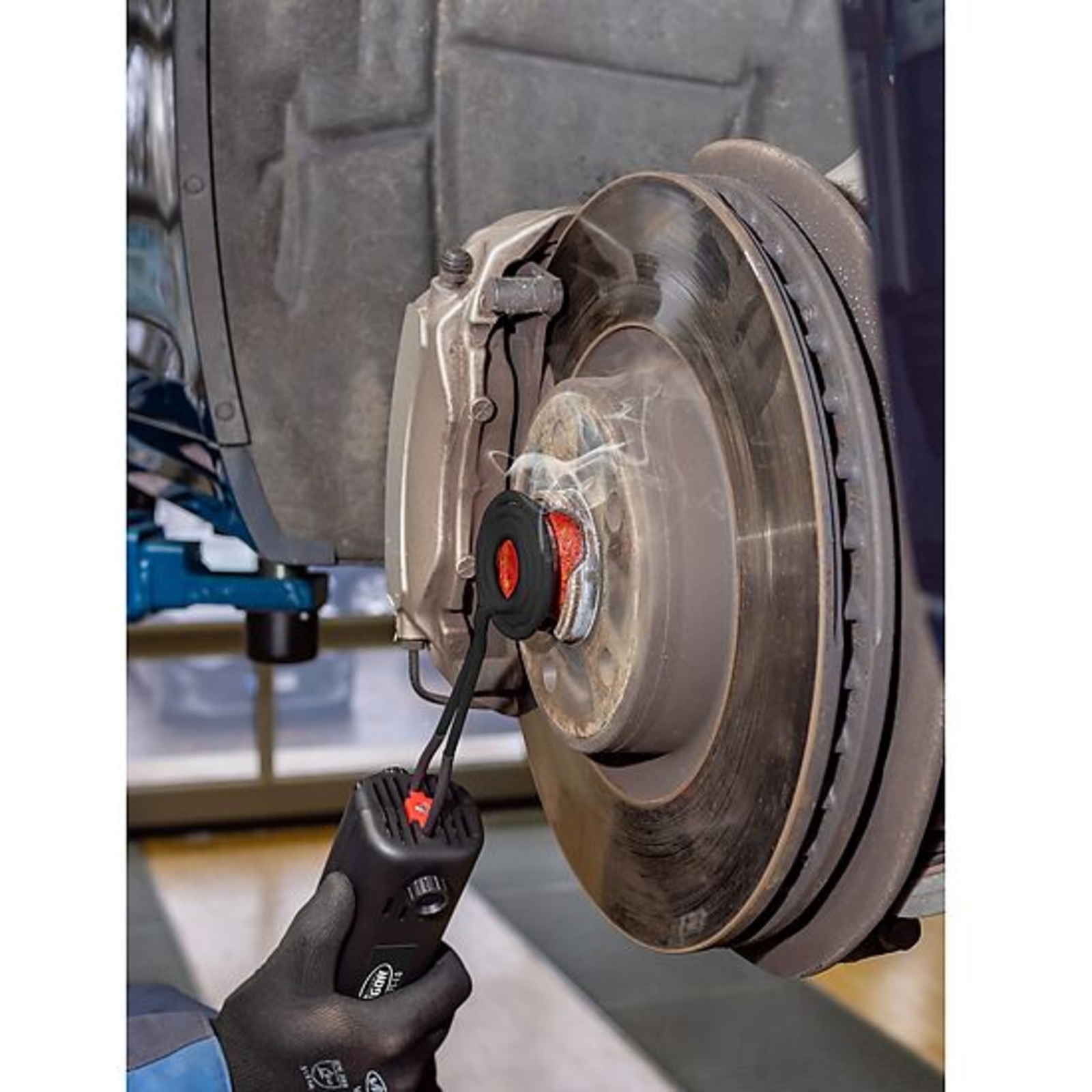

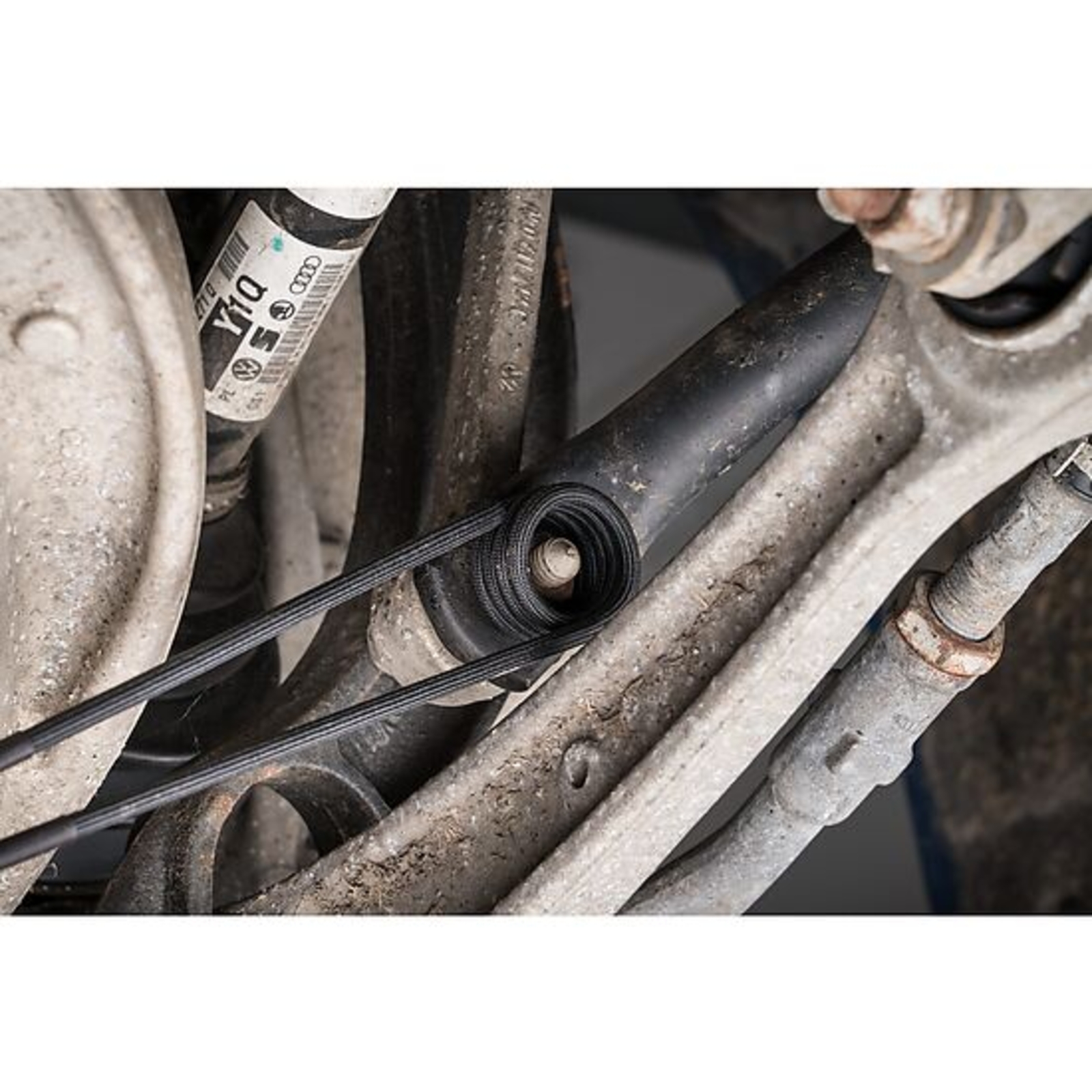

La bobine fixe latérale est particulièrement adaptée pour chauffer des éléments tels que des écrous, des assemblages, des joints ou des charnières accessibles.

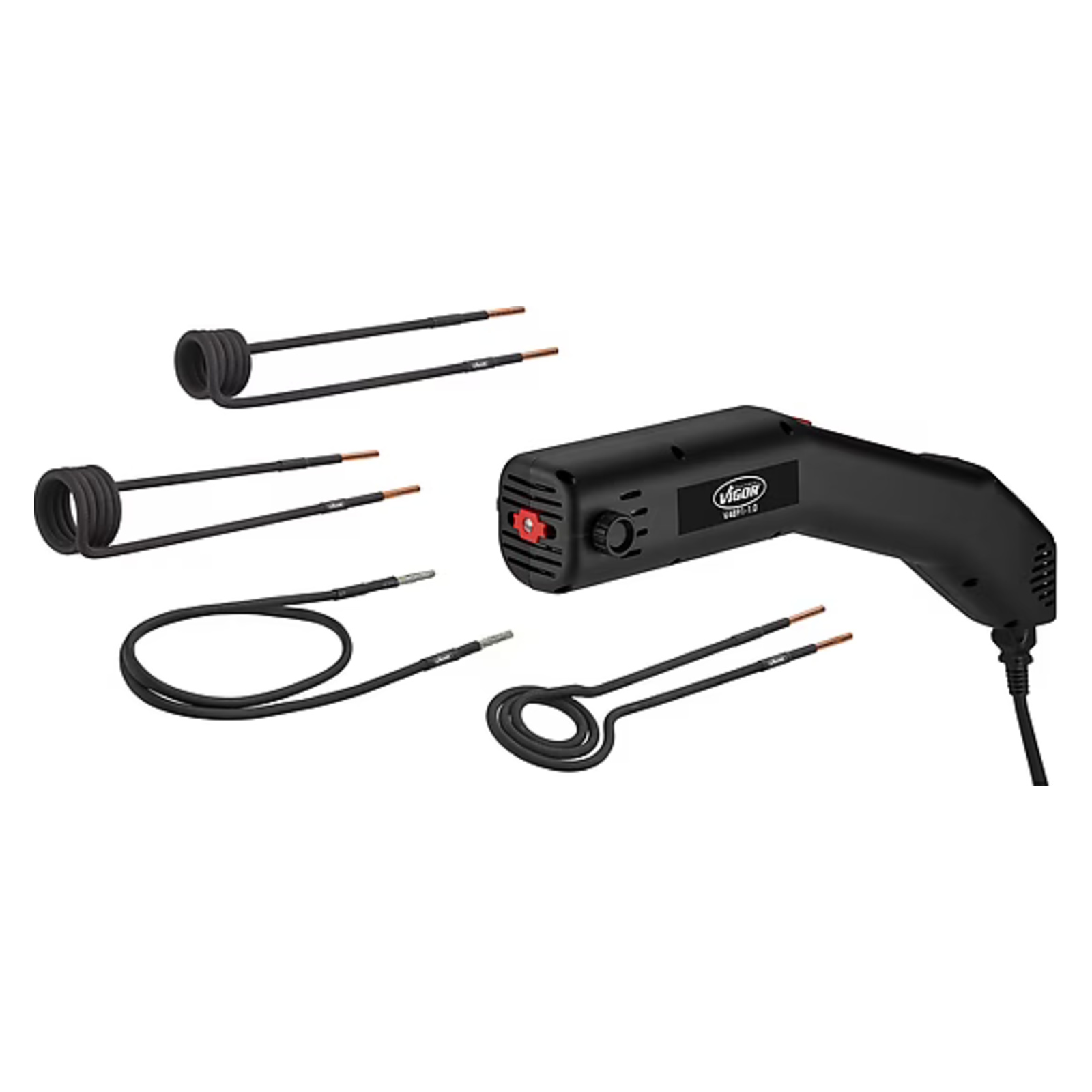

Elle fait partie d'un ensemble comprenant également des bobines flexibles, plates, formables et focalisables, permettant une grande polyvalence d'application.
Pour un usage optimal, il est recommandé de maintenir un écart de 3 à 5 mm entre la bobine et la pièce à chauffer afin de limiter l'usure prématurée de la bobine.
La durée maximale de chauffage est limitée à un cycle de 2 minutes d'activation suivi de 2 minutes de refroidissement pour éviter la surchauffe.
Le produit doit être manipulé avec des équipements de protection individuelle adaptés, notamment des gants résistants à la chaleur, des lunettes de sécurité et un masque facial ou un système de protection respiratoire, en raison des hautes températures atteintes et des éventuelles vapeurs toxiques dégagées lors du chauffage.
La bobine et l'appareil doivent être utilisés uniquement dans des conditions techniques conformes et sûres, avec un contrôle régulier des dispositifs de sécurité.
Il est interdit de modifier l'appareil ou ses accessoires, et l'utilisation doit être réservée à des professionnels qualifiés.
Après usage, la bobine doit être laissée refroidir complètement avant rangement.
L'ensemble doit être stocké dans un endroit sec, à l'abri de la poussière, des liquides et des substances agressives, dans une plage de température comprise entre -10°C et +40°C, avec une humidité relative maximale de 60%.
Enfin, la bobine fixe latérale V4891-10 est livrée dans un coffret de rangement avec l'inducteur V4891 et plusieurs types de bobines interchangeables, garantissant une utilisation adaptée à diverses applications industrielles.
Guide d'utilisation

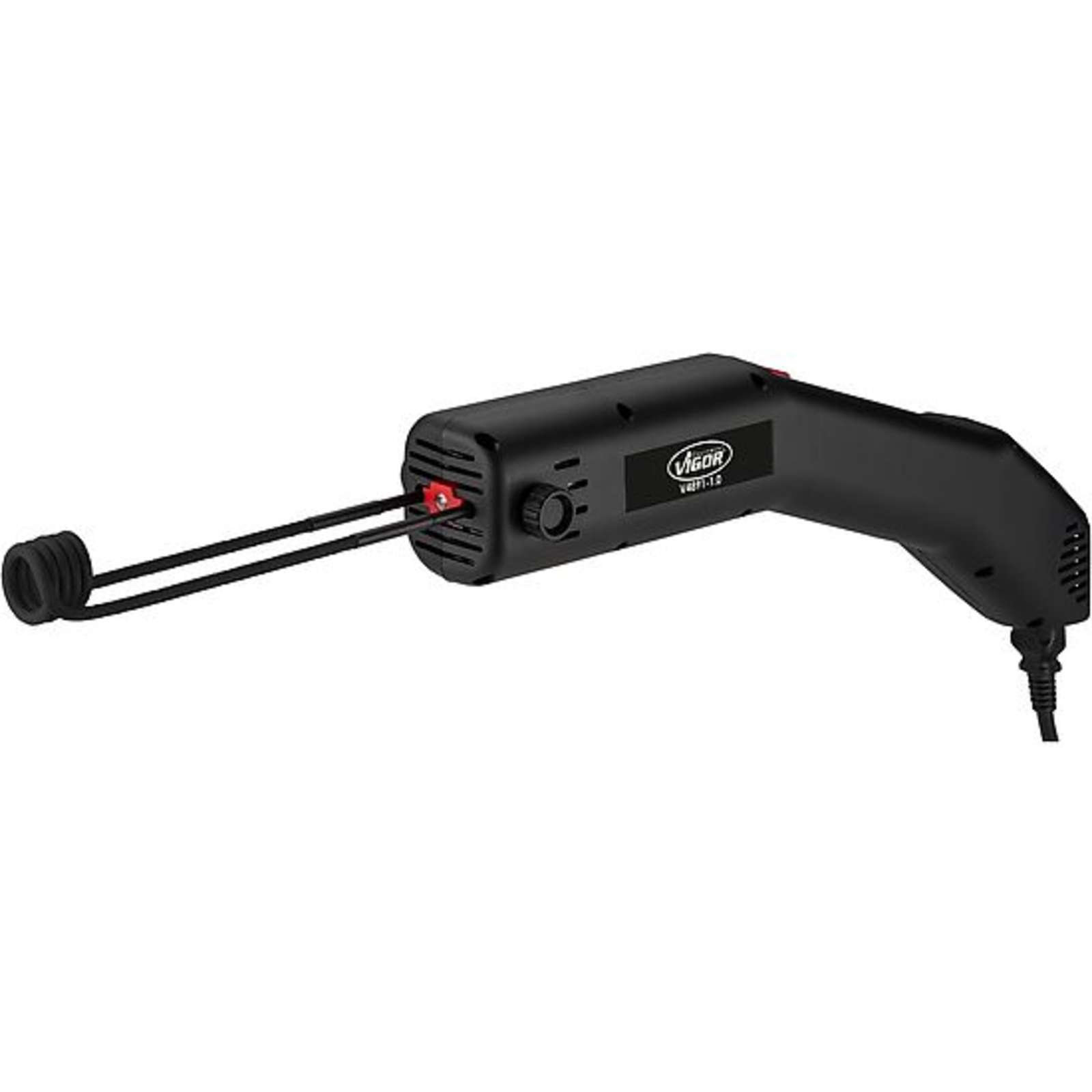

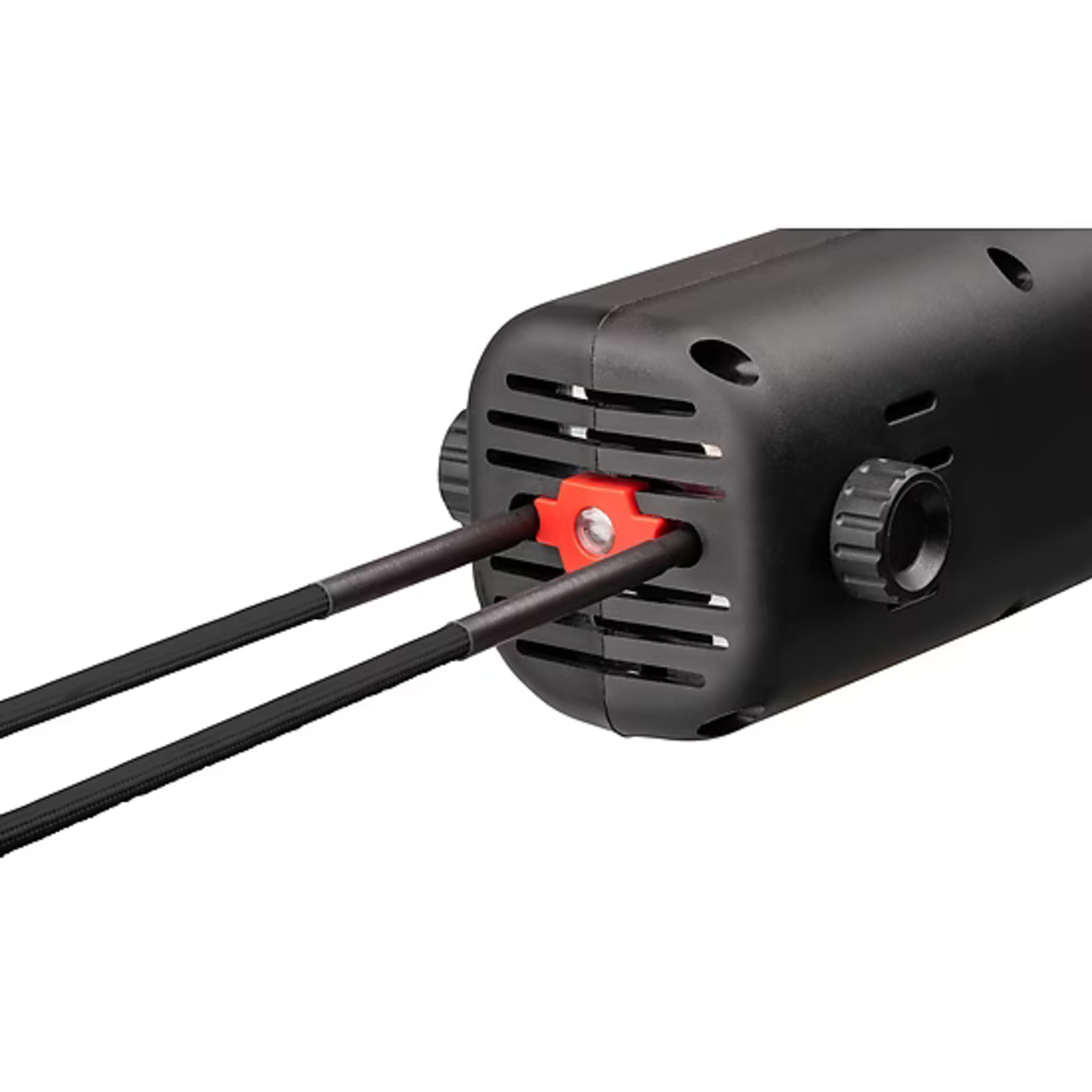

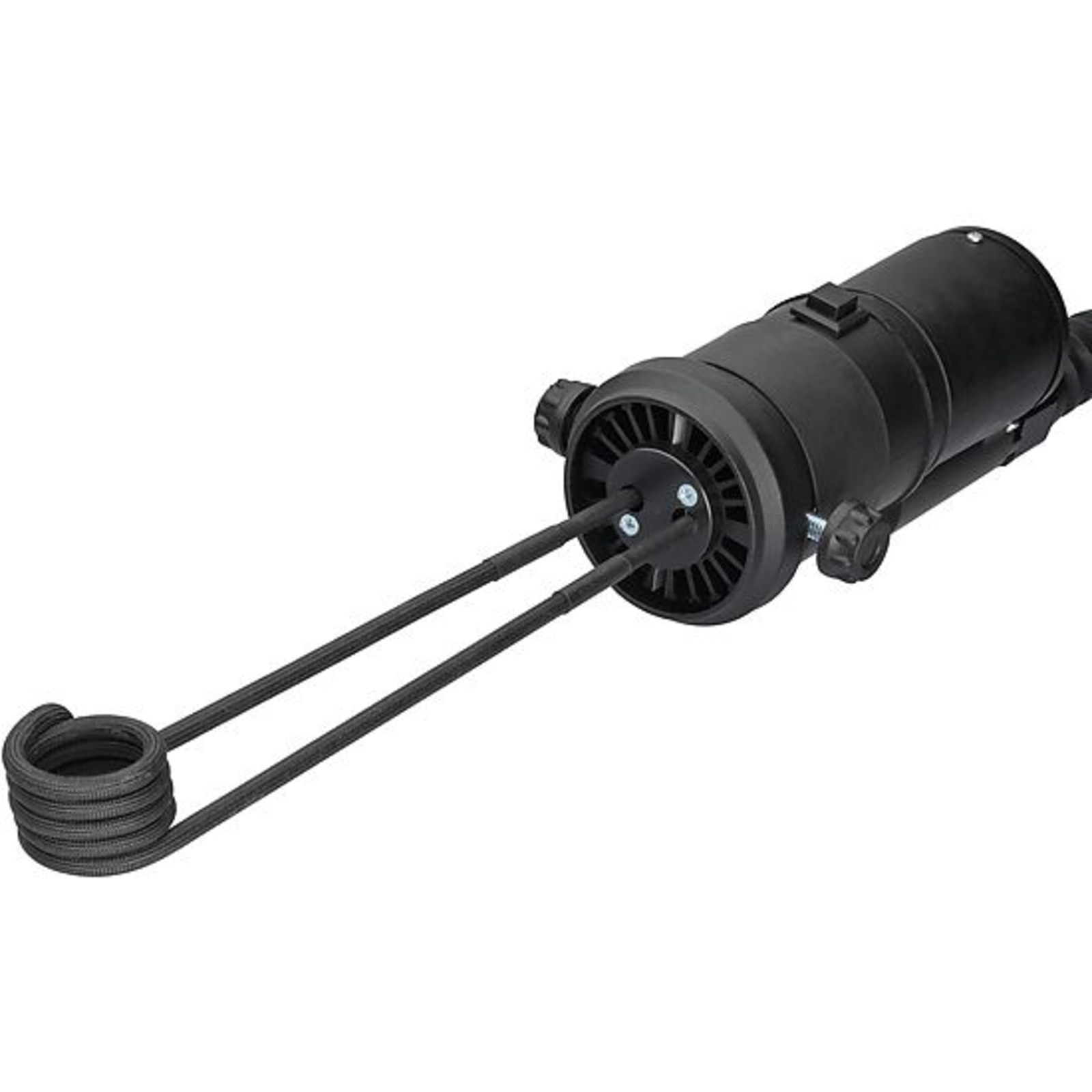

Avant utilisation, il faut vérifier l'intégrité du câble d'alimentation, des câbles de connexion, du boîtier et de la poignée. La bobine se fixe sur le manche de l'inducteur en dévissant les vis latérales, puis en insérant la bobine dans l'ouverture prévue et en resserrant les vis. L'appareil se branche sur une prise électrique correctement mise à la terre (230 V, 50/60 Hz).
Pour chauffer, la bobine est positionnée à proximité de la pièce métallique à traiter, en maintenant un écart recommandé de 3 à 5 mm pour éviter une usure prématurée de la bobine. L'utilisateur appuie sur le bouton de commande situé sur la poignée pour activer le chauffage. La durée maximale d'activation continue est de 2 minutes, suivie d'une période de refroidissement de 2 minutes, afin d'éviter la surchauffe de l'appareil et de la bobine.
La bobine fixe latérale est adaptée pour chauffer des éléments accessibles tels que des écrous, des assemblages, des joints ou des charnières. Après utilisation, il convient de laisser la bobine refroidir complètement avant de ranger l'appareil dans son coffret, dans un environnement sec, à l'abri de la poussière, des liquides et des substances agressives, dans une plage de température comprise entre -10°C et +40°C avec une humidité relative maximale de 60%.
En cas de dysfonctionnement, comme une surchauffe indiquée par un témoin lumineux clignotant ou une surcharge, il faut interrompre l'utilisation, laisser refroidir l'appareil et vérifier l'état des câbles et de la bobine avant de reprendre le travail. Toute modification de l'appareil ou de ses accessoires est interdite. L'utilisation doit être réservée à des professionnels qualifiés et dans des conditions techniques conformes et sûres.
Ainsi, l'utilisation consiste à fixer la bobine sur l'inducteur, positionner la bobine près de la pièce métallique à chauffer sans contact direct, activer le chauffage par pression du bouton, respecter les cycles de chauffe/refroidissement, et laisser refroidir avant rangement.
FAQ : Questions / Réponses :
À quelles applications la bobine fixe latérale V4891-10 est-elle destinée ?
Cette bobine est conçue pour être utilisée avec l'inducteur de chauffage V4891 afin de chauffer par induction des éléments métalliques accessibles tels que des écrous, assemblages, joints ou charnières. Elle permet un chauffage rapide des métaux ferromagnétiques et non ferromagnétiques.
Quelles sont les dimensions et caractéristiques physiques de cette bobine ?
La bobine fixe latérale mesure 230 mm de longueur totale avec un diamètre intérieur de 23 mm, compatible avec un filetage maximum M10. Elle s’inscrit dans un ensemble de bobines interchangeables pour le chauffage par induction.
Quels sont les conseils d’utilisation pour optimiser la durée de vie de la bobine ?
Il est recommandé de maintenir un écart de 3 à 5 mm entre la bobine et la pièce à chauffer afin d’éviter un usure prématurée. Le cycle de chauffage doit être limité à 2 minutes d’activation suivies de 2 minutes de refroidissement pour prévenir la surchauffe.
Quelles précautions de sécurité doivent être respectées lors de l’utilisation de la bobine et de l’appareil ?
Le port d’équipements de protection individuelle est obligatoire : gants résistants à la chaleur, lunettes de sécurité, masque facial ou protection respiratoire en raison des hautes températures et des vapeurs toxiques potentielles. L’appareil et ses accessoires doivent être utilisés uniquement par des professionnels qualifiés, sans modification de l’équipement.
Quelles sont les conditions de stockage recommandées pour la bobine fixe latérale ?
Après usage, la bobine doit être laissée refroidir complètement avant rangement. Elle doit être stockée dans un endroit sec, à l’abri de la poussière, des liquides et des substances agressives, dans une plage de température comprise entre -10°C et +40°C, avec une humidité relative maximale de 60 %.
Comment fonctionne le chauffage par induction avec cette bobine ?
La bobine génère un courant alternatif à haute fréquence qui crée un champ magnétique variable induisant des courants de Foucault dans la pièce métallique. Cette énergie électrique est transformée en chaleur, permettant un chauffage rapide et efficace des métaux compatibles.
