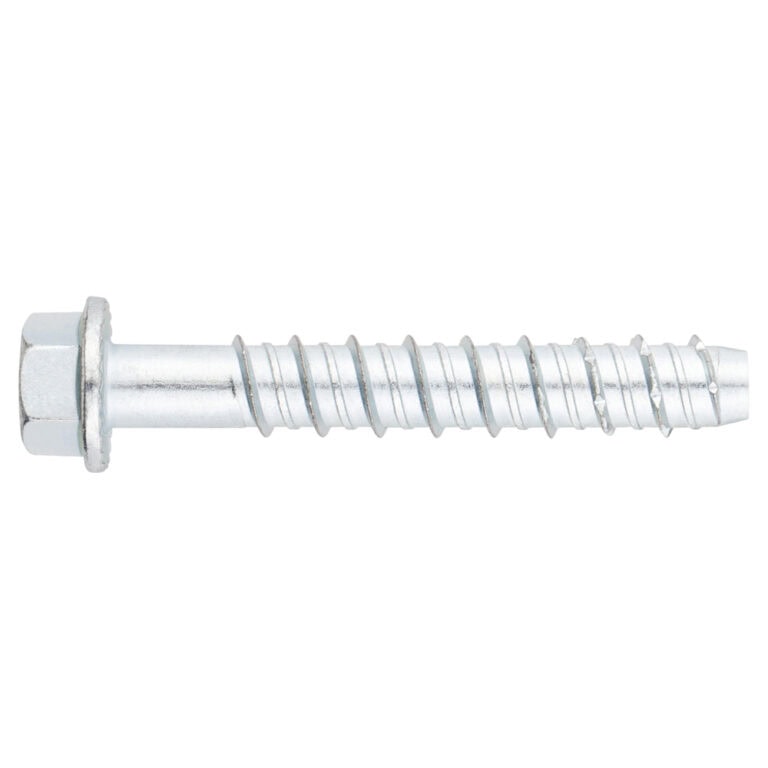

BOITE DE 25 VIS BETON AVEC TETE HEXAGONALE TFE D14X120mm INDEX - TFE14120
Référence : I014TFE14120
Découvrez BOITE DE 25 VIS BETON AVEC TETE HEXAGONALE TFE D14X120mm INDEX - TFE14120 disponible à l'achat
- Convient pour béton armé et pierre
- Utilisable pour structures temporaires
- Facile à retirer sans laisser de traces
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Description du produit :
Cette vis béton TFE est conçue pour un usage comme ancrage auxiliaire et temporaire, non fixe, adapté aux travaux nécessitant un accès et un positionnement avec des cordes, notamment dans les travaux verticaux, canyoning, escalade, sauvetage, etc. Elle est recommandée pour une utilisation avec des ancres de diamètre 8 mm et plus. Sa polyvalence permet une fixation sur différents supports tels que béton armé, béton fissuré, pierre, dalle alvéolée. La vis peut être retirée après usage, minimisant ainsi l’impact environnemental en ne laissant aucun élément dans la roche ou l’environnement naturel. Elle répond à la norme UNE EN:959 2021.
Usages et applications :
- Fixations structurelles dans le béton fissuré et non fissuré
- Auvents ou enseignes temporaires
- Sièges de stade
- Structures bois-béton
- Rampes et clôtures
- Rayonnages et étagères
- Poutres et piliers structurels
Matériaux et composition :
- Acier au carbone estampé, zingué ≥ 5 μm
- Tête hexagonale à collerette
Caractéristiques techniques détaillées (pour la référence TFE14120) :
- Diamètre foret : 14 mm
- Longueur : 120 mm
- Épaisseur maximale à fixer (tfix) : 5 mm
- Diamètre élément à fixer (df) : 18 mm
- Profondeur minimale de perçage (h1) : 130 mm
- Profondeur minimale cheville (hnom) : 115 mm
- Épaisseur minimale du support : 185 mm
- Numéro d'empreinte : 21
- Couple de serrage maximal : SW 21 (clé de 21 mm)
Fonctionnement et installation :
1. Percer un trou au diamètre et à la profondeur spécifiés dans un béton compact, sec, humide ou inondé.
2. Nettoyer le trou avec une bombe d’air et une brosse pour éliminer poussières et fragments.
3. Installer la vis à l’aide d’une clé à choc ou dynamométrique, sans dépasser le couple maximal recommandé.
4. Appliquer le couple de serrage jusqu’à ce que la tête soit en contact avec la plaque d’ancrage, la vis doit rester serrée après installation.
Performances et résistances (extraits) :
- Charges maximales recommandées à la traction dans le béton non fissuré : 2760 N (2,76 kN)
- Charges maximales recommandées à la traction dans le béton fissuré : 2300 N (2,3 kN)
- Résistance caractéristique à la traction dans le béton non fissuré : 43,41 kN
- Résistance caractéristique à la traction dans le béton fissuré : 30,39 kN
- Résistance caractéristique au cisaillement dans le béton non fissuré : 21,73 kN
- Résistance caractéristique au cisaillement dans le béton fissuré : 15,21 kN
- Résistance de calcul à la traction dans le béton non fissuré : 28,94 kN
- Résistance de calcul au cisaillement dans le béton non fissuré : 14,49 kN
- Résistance de calcul à la traction dans le béton fissuré : 20,26 kN
- Résistance de calcul au cisaillement dans le béton fissuré : 10,14 kN
Compatibilités :
- Béton armé, béton fissuré, béton non fissuré
- Pierre
- Dalle alvéolée
Normes et certifications :
- Conforme à la norme UNE EN:959 2021
- Conforme au guide VdS CEA 4001 :2021-01(07) “Guidelines for sprinklers systems. Planning and installation”
- Résistance au feu élevée
- Certifiée CE pour fixations structurelles et non-structurelles
- Résistance sismique certifiée
Conditions d’utilisation et recommandations :
- Utiliser un avant-trou
- Convient pour charges statiques ou quasi-statiques
- Installation directe à travers le trou de la plaque d’ancrage
- Peut être démontée en laissant la surface sans dommage
- Ne pas dépasser les couples de serrage spécifiés
Avantages produit :
- Réutilisable et démontable
- Impact environnemental réduit grâce au retrait après usage
- Polyvalence sur différents supports et applications
- Large gamme de diamètres et longueurs disponibles
Conditionnement, stockage, conservation :
- Boîte de 25 vis
- Stockage dans un endroit sec pour préserver la qualité du zingage
Informations complémentaires :
- Profondeur d’installation standard : 115 mm
- Profondeur de perçage minimale : 130 mm
- Distance minimale entre axes, au bord et autres paramètres d’installation précisés dans la fiche technique
- Couleur et finition : zingage ≥ 5 μm pour résistance à la corrosion
Cette vis béton TFE D14x120mm INDEX est un produit fiable et performant, adapté aux besoins de fixation temporaire ou auxiliaire dans des environnements exigeants, avec une installation facile et des garanties de sécurité et résistance conformes aux normes en vigueur.
INDEX
P.I. La Portalada IIc/Segador 13
26006 - LOGRONO (LA RIOJA)
ESPAGNE
info@indexfix.com
Questions produits
Quels sont les matériaux compatibles avec la vis béton TFE D14x120mm INDEX - TFE14120 ?
Cette vis est compatible avec le béton armé, le béton fissuré, le béton non fissuré, la pierre et les dalles alvéolées. Elle offre une polyvalence d’usage sur ces différents supports.
Quelles sont les caractéristiques techniques principales de cette vis béton ?
Le diamètre du foret est de 14 mm, la longueur de la vis est de 120 mm, avec une profondeur minimale de perçage de 130 mm et une profondeur d’installation de 115 mm. L’épaisseur maximale à fixer est de 5 mm et le couple de serrage maximal recommandé est de 21 Nm (clé de 21 mm).
Comment s’effectue l’installation de la vis béton TFE14120 ?
Il faut percer un avant-trou au diamètre et à la profondeur spécifiés dans un béton compact, sec, humide ou inondé. Ensuite, nettoyer le trou avec une bombe d’air et une brosse pour éliminer poussières et fragments. Installer la vis à l’aide d’une clé à choc ou dynamométrique sans dépasser le couple maximal, jusqu’à ce que la tête soit en contact avec la plaque d’ancrage.
Quelles sont les performances en résistance de la vis TFE14120 dans le béton ?
La résistance caractéristique à la traction est de 43,41 kN dans le béton non fissuré et 30,39 kN dans le béton fissuré. La résistance caractéristique au cisaillement est de 21,73 kN dans le béton non fissuré et 15,21 kN dans le béton fissuré. Elle est certifiée conforme à la norme UNE EN:959 2021 et dispose d’une résistance sismique certifiée.
Quelles sont les particularités liées à l’usage temporaire et à la réutilisation de cette vis ?
Cette vis est conçue pour un usage comme ancrage auxiliaire et temporaire, non fixe. Elle peut être retirée après usage sans laisser de traces, ce qui réduit l’impact environnemental en ne laissant aucun élément dans la roche ou l’environnement naturel. Elle est réutilisable et démontable, ce qui facilite son emploi sur chantier.
Quels sont les critères à respecter pour assurer la sécurité lors de l’installation ?
Il est impératif de respecter le couple de serrage maximal de 21 Nm et de percer à la profondeur minimale recommandée (130 mm). L’installation doit se faire sur un béton avec une épaisseur minimale de 185 mm. Le trou doit être nettoyé pour garantir une bonne fixation et la vis doit rester serrée après installation. Elle convient pour des charges statiques ou quasi-statiques.
