BOITE DE 25 VIS BETON AVEC TETE HEXAGONALE TFE D14X160mm INDEX - TFE14160
Référence : I014TFE14160
Découvrez BOITE DE 25 VIS BETON AVEC TETE HEXAGONALE TFE D14X160mm INDEX - TFE14160 disponible à l'achat
- Convient pour béton armé et pierre
- Utilisable pour structures temporaires
- Facile à retirer sans laisser de traces
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Description du produit :

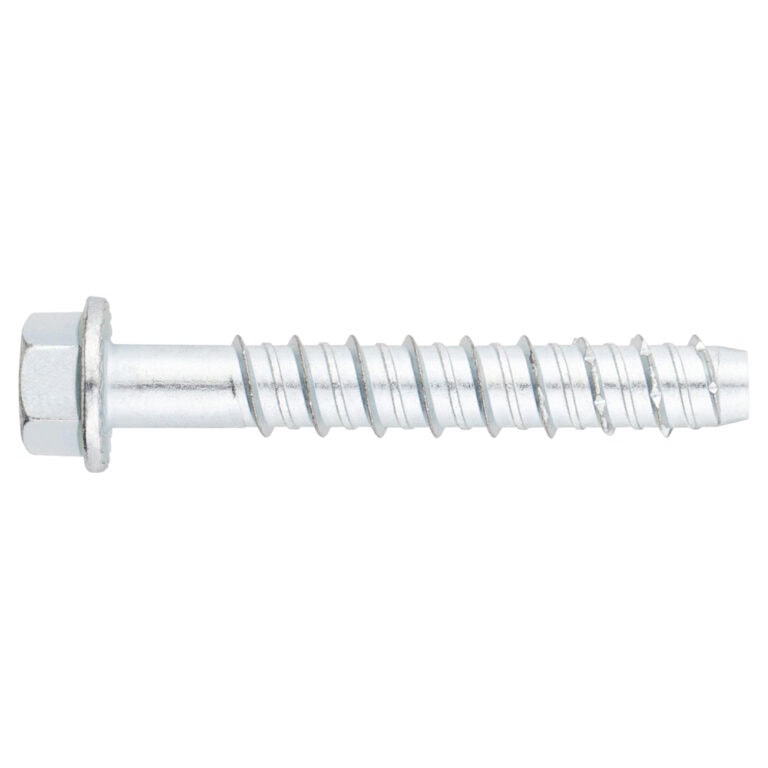

Cette vis béton TFE à tête hexagonale à collerette est conçue comme ancrage auxiliaire et temporaire, non fixe, pour des travaux nécessitant un accès et un positionnement avec des cordes, notamment dans les travaux verticaux, canyoning, escalade, sauvetage, etc. Elle est recommandée pour des diamètres d’ancrage de 8 mm et plus. Grâce à sa polyvalence, elle s’adapte à différents types de supports (béton armé, béton fissuré, pierre, dalle alvéolée) et installations, avec l’avantage de pouvoir être retirée après utilisation, minimisant ainsi l’impact environnemental. Conforme à la norme UNE EN 959:2021.
Usages et applications :
- Fixations structurelles dans le béton fissuré et non fissuré
- Auvents ou enseignes temporaires
- Sièges de stade
- Structures bois-béton
- Rampes et clôtures
- Rayonnages et étagères
- Poutres et piliers structurels
Fonctionnement et installation (cf. page 11) :
1. Percer un trou au diamètre (14 mm) et à la profondeur requise (minimum 130 mm) dans un béton compact, sec, humide ou inondé.
2. Souffler et nettoyer le trou pour éliminer poussières et débris.
3. Installer la vis avec une clé à choc ou dynamométrique, en respectant le couple de serrage maximal (21 Nm pour ce modèle).
4. Appliquer le couple de serrage jusqu’au contact de la tête avec la plaque d’ancrage. La vis doit rester serrée et ne plus se desserrer.
Caractéristiques techniques détaillées (cf. page 5 et 6) :
- Diamètre de la vis : 14 mm
- Longueur totale : 160 mm
- Profondeur min. de perçage : 130 mm
- Profondeur d’installation (hnom) : 115 mm
- Épaisseur max. à fixer (tfix) : 45 mm
- Ø foret : 14 mm
- Épaisseur minimale du support : 185 mm
- Couple de serrage maximal : 21 Nm
- Type d’empreinte : 21 (hexagonale)
- Matériau : Acier au carbone estampé, zingué ≥ 5 μm
Performances et résistances (extraits pages 12-17) :
- Résistance à la traction dans béton fissuré : jusqu’à 52,72 kN (valeurs selon conditions d’installation et béton)
- Résistance au cisaillement dans béton fissuré : jusqu’à 38,79 kN
- Charges maximales recommandées à la traction dans béton fissuré : jusqu’à 25,10 kN
- Coefficient de majoration à extraction pour béton haute résistance C30/37 : 1,20 à 1,22 selon profondeur
Compatibilités :
- Béton armé, béton fissuré et non fissuré
- Pierre
- Dalle alvéolée préfabriquée
Normes et certifications :
- Conforme à la norme UNE EN 959:2021
- Conforme au guide VdS CEA 4001 :2021-01(07) pour systèmes sprinklers
- Résistance sismique évaluée (cf. page 4)
- Certifiée CE
Conditions d’utilisation et recommandations :
- Nécessite un avant-trou au diamètre spécifié
- Utilisable en conditions sèches, humides ou inondées
- Installation recommandée avec clé dynamométrique pour respecter le couple maximal
- Peut être démontée sans laisser de trace dans le support
- Distance minimale au bord et entre axes à respecter selon tableau technique (cf. pages 5-10)
- Épaisseur minimale du béton/support : 185 mm
Avantages produit :
- Polyvalente et réutilisable
- Installation facile et rapide
- Haute résistance mécanique et au feu
- Impact environnemental réduit grâce à la possibilité de retrait
- Large gamme de tailles disponibles pour diverses applications
- Compatible avec différents types de supports et conditions d’installation
Conditionnement, stockage, conservation :
- Conditionnée en boîte de 25 vis
- Stockage dans un endroit sec pour préserver la qualité du revêtement zingué
Autres informations utiles :
- Gamme complète de vis INDEX avec différentes têtes et filetages (cf. page 2)
- Paramètres détaillés d’installation et profondeurs adaptées selon type de béton et application (cf. pages 3-10)
- Processus d’installation illustré (cf. page 11)
- Résistances caractéristiques, de calcul et charges maximales recommandées détaillées pour béton et dalle alvéolaire (cf. pages 12-20)
Cette vis béton TFE14160 est un ancrage temporaire robuste et fiable, adapté aux applications structurelles et non-structurelles, garantissant sécurité, performance et respect de l’environnement.
INDEX
P.I. La Portalada IIc/Segador 13
26006 - LOGRONO (LA RIOJA)
ESPAGNE
info@indexfix.com
Questions produits
À quels types de supports cette vis béton TFE14160 est-elle compatible ?
Cette vis est conçue pour être utilisée sur béton armé, béton fissuré et non fissuré, pierre, ainsi que sur dalle alvéolaire préfabriquée. Elle convient aussi bien pour des conditions sèches, humides ou inondées.
Quelles sont les caractéristiques techniques principales à respecter lors de l’installation ?
Le perçage doit être réalisé avec un foret de 14 mm de diamètre et une profondeur minimale de 130 mm. La profondeur d’installation nominale est de 115 mm, avec une épaisseur maximale à fixer de 45 mm. Le couple de serrage maximal recommandé est de 21 Nm, à appliquer jusqu’au contact de la tête avec la plaque d’ancrage.
Comment se déroule le processus d’installation de cette vis béton ?
Le béton doit être compact et sans pores significatifs. Après perçage au diamètre et profondeur spécifiés, il faut souffler et nettoyer le trou pour éliminer poussières et débris. L’installation s’effectue avec une clé à choc ou dynamométrique en respectant le couple de serrage maximal. La vis doit rester serrée et ne pas se desserrer après installation.
Quelles performances mécaniques cette vis offre-t-elle en traction et cisaillement dans le béton fissuré ?
Pour un diamètre de 14 mm, la résistance maximale à la traction dans le béton fissuré peut atteindre jusqu’à 52,72 kN, et la résistance au cisaillement jusqu’à 38,79 kN, selon les conditions d’installation. Les charges maximales recommandées à la traction sont de l’ordre de 25,10 kN.
Cette vis répond-elle à des normes spécifiques garantissant sa sécurité et sa fiabilité ?
Oui, elle est conforme à la norme UNE EN 959:2021, certifiée CE, et répond au guide VdS CEA 4001 :2021-01(07) pour systèmes sprinklers. Sa résistance sismique a également été évaluée.
Dans quels contextes professionnels cette vis est-elle particulièrement adaptée ?
Cette vis est adaptée pour des fixations structurelles temporaires dans le béton fissuré et non fissuré, notamment pour auvents, enseignes temporaires, sièges de stade, structures bois-béton, rampes, clôtures, rayonnages, étagères, poutres et piliers structurels. Elle est aussi utilisée dans des travaux verticaux nécessitant un accès sécurisé avec cordes.
