Boitier commande clé déclenchement panneaux PLP anti-légionelle inox 10 panneaux secteur PRESTO - 88704
Référence : P22388704
.png?frz-width=260){kind=logo}
Découvrez Boitier commande clé déclenchement panneaux PLP anti-légionelle inox 10 panneaux secteur PRESTO - 88704 disponible à l'achat
- Permet de gérer jusqu’à 10 panneaux de douche PLP
- Temporisations désinfection et purge réglables de 1 seconde à 100 heures
- Fonctionnement sécurisé avec arrêt automatique et retour en position normale
- Indice de protection IP 65 pour une utilisation en milieu humide
- Boîtier en inox durable conforme aux normes CE et NF C15100
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents

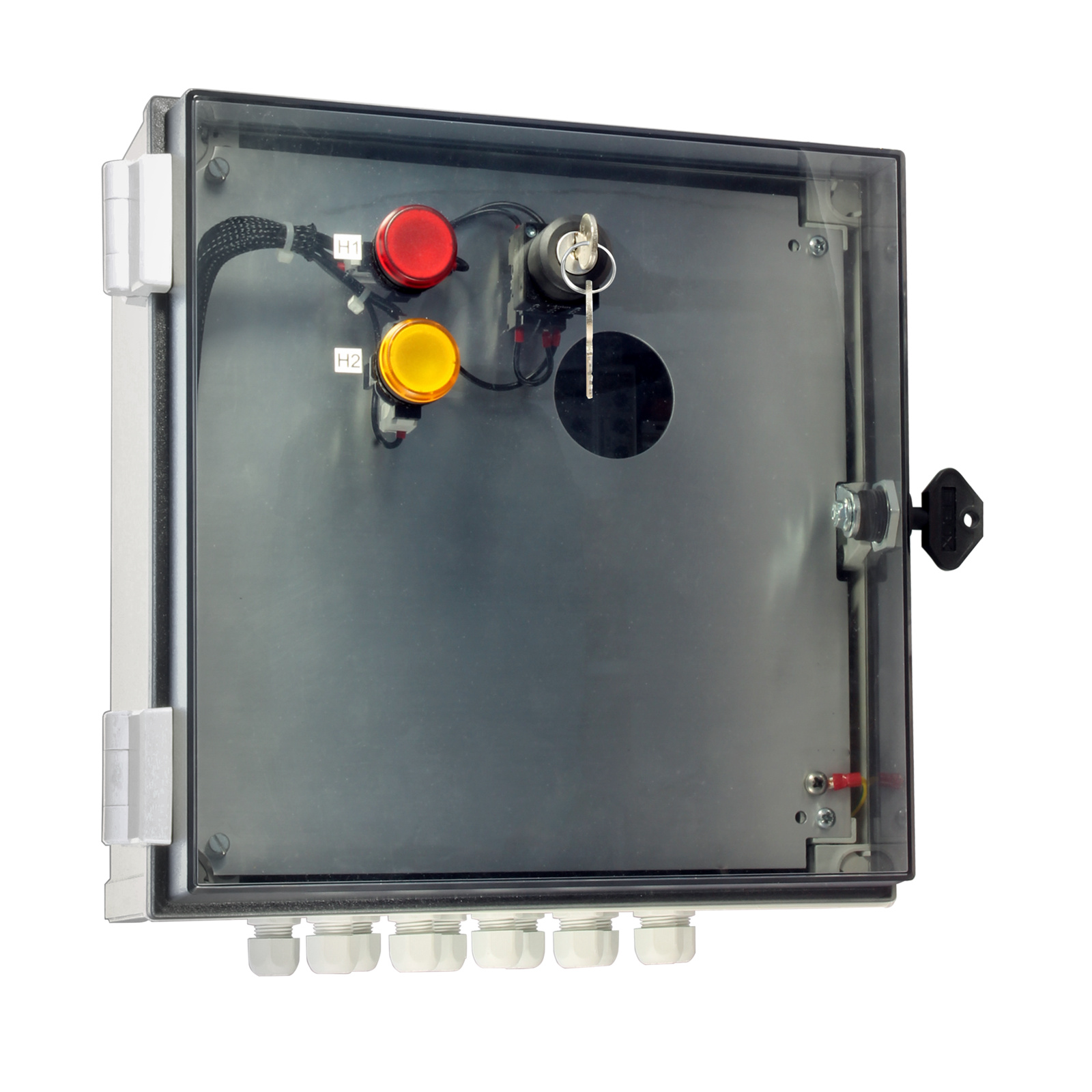

Boîtier de commande à clé conçu pour le déclenchement à distance des panneaux de douche anti-légionelle PLP inox et Prestotem 2 PLP.
Ce boîtier permet le raccordement simultané de jusqu’à 10 panneaux de douche PLP.
Il gère à la fois l’alimentation en continu des panneaux et les cycles de désinfection.
La temporisation de désinfection est préréglée à 30 minutes, réglable de 1 seconde à 100 heures.
La temporisation de purge est préréglée à 30 secondes, également réglable de 1 seconde à 100 heures.
L’alimentation s’effectue directement sur secteur 230 Vac ~50Hz avec une puissance fournie de 180 VA.
Le fonctionnement en cas de désinfection s’active par rotation de la clé dans le sens horaire, avec arrêt automatique du choc thermique en fin de cycle.
Un voyant rouge s’allume pendant la durée de désinfection et s’éteint à la fin de la temporisation.
Un voyant orange indique la durée de la purge et s’éteint à la fin de celle-ci.
Le boîtier assure la sécurité en revenant en position normale en cas de coupure de courant.
La désinfection peut être arrêtée par rotation antihoraire de la clé, ce qui lance automatiquement une purge pour des raisons de sécurité.
Les réglages des temporisations de désinfection et de purge sont accessibles via un plastron aluminium sécurisé.
Le boîtier est compatible avec les panneaux PLP inox références 88690, 88700, 88702 ainsi qu’avec les panneaux Prestotem 2 PLP références 88850, 88852.
Sa conception en inox lui confère une bonne résistance et durabilité.
L’indice de protection est IP 65, à condition que tous les presse-étoupes soient bouchés.
Les dimensions du boîtier sont de 300 mm de largeur, 300 mm de hauteur et 180 mm de profondeur.
Le produit est livré avec un boîtier de commande à clé et une notice d’installation.
Il est conforme aux normes CE et suit la norme NF C15100.
L’alimentation s’effectue directement sur secteur 230 Vac ~50Hz avec une puissance fournie de 180 VA. Le fonctionnement de la désinfection s’active par rotation de la clé dans le sens horaire, avec arrêt automatique du choc thermique en fin de cycle. Un voyant rouge s’allume pendant la durée de désinfection et s’éteint à la fin de la temporisation, tandis qu’un voyant orange indique la durée de la purge et s’éteint à la fin de celle-ci.
Le boîtier assure la sécurité en revenant en position normale en cas de coupure de courant. La désinfection peut être arrêtée par rotation antihoraire de la clé, ce qui lance automatiquement une purge pour des raisons de sécurité. Les réglages des temporisations de désinfection et de purge sont accessibles via un plastron aluminium sécurisé.
Le boîtier est compatible avec les panneaux PLP inox références 88690, 88700, 88702 ainsi qu’avec les panneaux Prestotem 2 PLP références 88850, 88852. Sa conception en inox garantit une bonne résistance et durabilité. L’indice de protection est IP 65, sous condition que tous les presse-étoupes soient bouchés.
Les dimensions du boîtier sont de 300 mm de largeur, 300 mm de hauteur et 180 mm de profondeur. Le produit est conforme aux normes CE et suit la norme NF C15100. Il est livré avec un boîtier de commande à clé et une notice d’installation.
- fonctionnalité : gestion alimentation continue et cycles de désinfection
- raccordement jusqu’à 10 panneaux de douche PLP
- temporisation désinfection préréglée 30 minutes, réglable de 1 seconde à 100 heures
- temporisation purge préréglée 30 secondes, réglable de 1 seconde à 100 heures
- alimentation secteur 230 Vac ~50Hz
- puissance fournie 180 VA
- fonctionnement désinfection : activation par rotation clé sens horaire, arrêt automatique fin cycle
- voyant rouge allumé pendant désinfection
- voyant orange allumé pendant purge
- sécurité : retour en position normale en cas de coupure de courant
- arrêt désinfection par rotation antihoraire clé, lancement automatique purge
- réglages temporisations accessibles via plastron aluminium sécurisé
- compatibilité : panneaux PLP inox 88690, 88700, 88702 et Prestotem 2 PLP 88850, 88852
- indice de protection IP 65 (si presse-étoupes bouchés)
- dimensions boîtier : 300 mm largeur, 300 mm hauteur, 180 mm profondeur
- matériau : inox
- normes : CE, NF C15100
- référence fournisseur : 88704
À la fin du cycle de désinfection, le choc thermique s’arrête automatiquement et un cycle de purge démarre, signalé par un voyant orange allumé. La purge dure également selon une temporisation réglable, préréglée à 30 secondes, et permet de faire redescendre la température aux points de puisage pour éliminer tout risque de brûlure.
Le boîtier revient ensuite en fonctionnement normal, avec arrêt de l’écoulement d’eau et extinction des voyants. En cas de coupure de courant, le système revient mécaniquement en position normale, interrompant le flux d’eau.
Il est possible d’arrêter la désinfection avant la fin du cycle en tournant la clé dans le sens antihoraire, ce qui interrompt la désinfection et lance automatiquement une purge pour des raisons de sécurité.
Les temporisations de désinfection et de purge sont accessibles et réglables via un plastron aluminium sécurisé sur le boîtier.
Ce système s’utilise dans des installations d’eau chaude sanitaire pour prévenir la légionellose par choc thermique des points de puisage mixtes, en injectant de l’eau chaude (idéalement à 70 °C) dans le réseau d’eau froide des panneaux de douche, avec gestion automatique du cycle et du rinçage post-désinfection.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
À quels panneaux de douche ce boîtier de commande est-il compatible ?
Ce boîtier est compatible avec les panneaux PLP inox références 88690, 88700, 88702 ainsi qu’avec les panneaux Prestotem 2 PLP références 88850 et 88852. Il permet le raccordement simultané de jusqu’à 10 panneaux.
Comment fonctionne la commande de désinfection thermique avec ce boîtier ?
La désinfection thermique s’active par rotation de la clé dans le sens horaire, ce qui déclenche un cycle de choc thermique avec allumage d’un voyant rouge. À la fin du cycle, le choc thermique s’arrête automatiquement. Un voyant orange s’allume ensuite pendant la durée de purge, qui permet de refroidir les points de puisage.
Quelles sont les plages de réglages disponibles pour les temporisations de désinfection et de purge ?
Les temporisations sont préréglées à 30 minutes pour la désinfection et 30 secondes pour la purge, mais elles sont réglables de 1 seconde à 100 heures via un plastron aluminium sécurisé accessible sur le boîtier.
Quelles sont les dimensions et caractéristiques de protection du boîtier ?
Le boîtier mesure 300 mm de largeur, 300 mm de hauteur et 180 mm de profondeur. Il est conçu en inox pour une bonne durabilité et bénéficie d’un indice de protection IP 65 à condition que tous les presse-étoupes soient bouchés.
Quelles sont les mesures de sécurité intégrées au boîtier ?
En cas de coupure de courant, le boîtier revient automatiquement en position normale, arrêtant le cycle de désinfection. Il est possible d’arrêter manuellement la désinfection par rotation antihoraire de la clé, ce qui lance automatiquement une purge pour assurer la sécurité.
Quelle alimentation électrique est nécessaire pour ce boîtier ?
Le boîtier est alimenté directement sur secteur 230 Vac 50 Hz, avec une puissance fournie de 180 VA.
