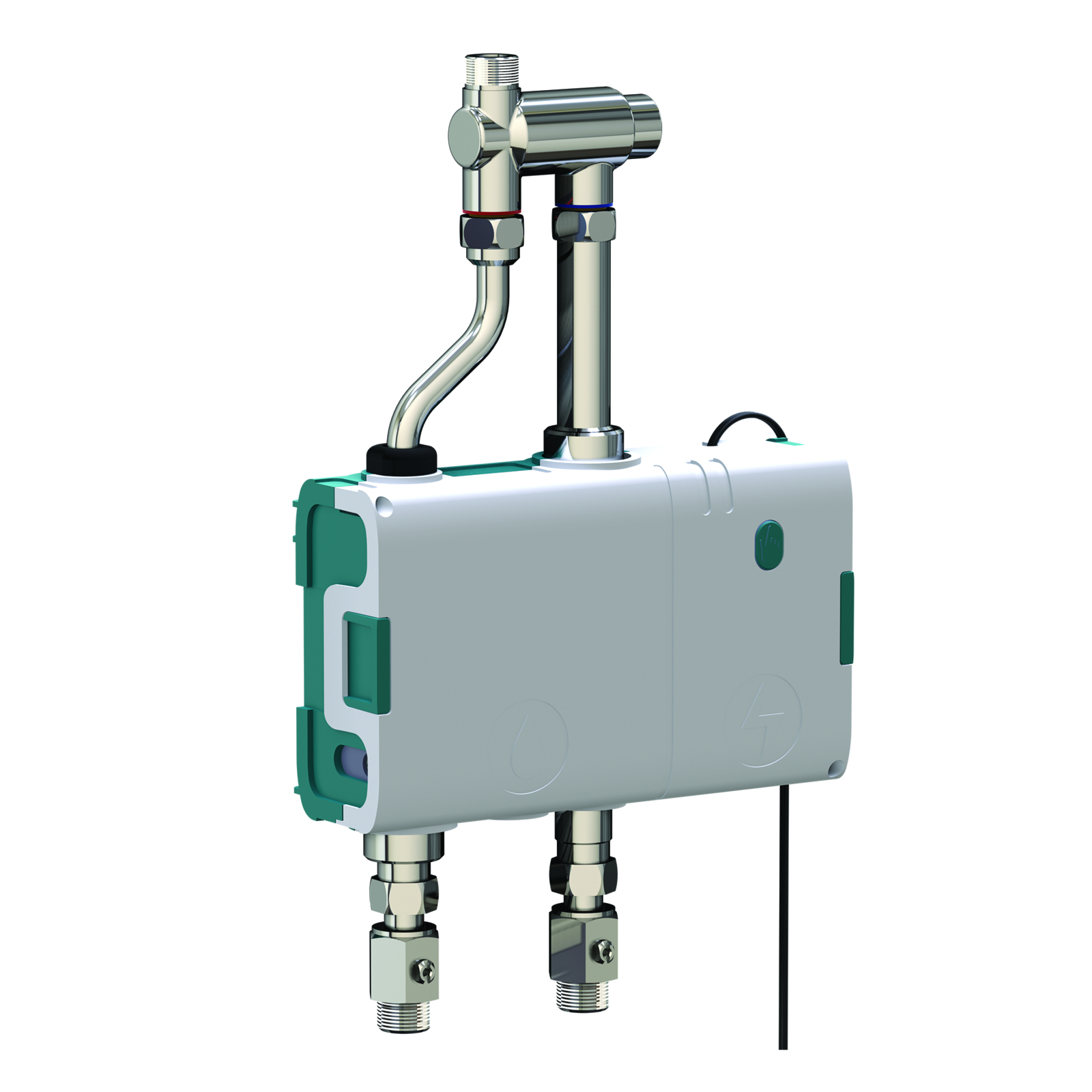

Boîtier électronique MasterMix 6 l/min secteur avec électrovannes SANIFIRST - 74005
Référence : P22374005
Découvrez Boîtier électronique MasterMix 6 l/min secteur avec électrovannes SANIFIRST - 74005 disponible à l'achat
- Débit régulé précis à 6 l/min pour un contrôle optimal
- Fonction anti-brûlure avec arrêt instantané de l’eau chaude
- Réglage thermostatique ajustable de 34 à 45°C
- Compatible avec les rejets électroniques Sanifirst
- Maintenance facilitée grâce aux robinets d’arrêt intégrés
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
Le boîtier électronique MasterMix est conçu pour un contrôle précis et sécurisé des rejets électroniques.
Il fonctionne avec une alimentation secteur 230 V via prise, assurant un débit régulé de 6 litres par minute.
Les arrivées d’eau chaude et froide ainsi que la sortie d’eau mitigée sont équipées de raccords filetés femelles G 3/8".
Ce boîtier intègre un régulateur thermostatique préréglé à 38°C, ajustable par l’installateur de plein chaud à plein froid, avec une plage recommandée entre 34 et 45°C.
La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C, et celle de l’eau froide entre 5 et 25°C.
La température différentielle minimale entre l’entrée eau chaude et la sortie mitigée est de 15°C.
Le boîtier permet une position de désinfection thermique jusqu’à 80°C.
Il est équipé de deux électrovannes à membranes silicone qui assurent une gestion fiable et sécurisée du flux d’eau.
Une fonction anti-brûlure est intégrée : en cas de coupure d’eau froide, l’eau chaude est arrêtée instantanément.
Ce produit est destiné à une installation nécessitant un contrôle électronique fiable et sécurisé des débits d’eau, notamment pour sécuriser les points de puisage comme les auges chirurgicales.
Il est compatible avec les rejets électroniques Sanifirst.
Le boîtier présente plusieurs avantages :
- Il réduit les risques d’intercommunication entre eau froide et eau chaude sanitaire ainsi que le développement de bactéries.
- Il ne possède pas de chambre de mélange sous pression en amont de l’obturateur, répondant aux exigences de la norme NF Médical.
- La maintenance est facilitée grâce à des vannes d’arrêt quart de tour intégrées et un régulateur thermostatique accessible.
- Le choc thermique est sécurisé et accessible uniquement par les services techniques via un appui long sur le bouton en façade.
Les caractéristiques hydrauliques précises sont : arrivée eau chaude F3/8", arrivée eau froide F3/8" et sortie eau mitigée M3/8".
La pression d’utilisation recommandée est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
Le boîtier est livré avec un régulateur thermostatique, deux électrovannes membranes silicone, deux robinets d’arrêt G 3/8" et un transformateur mural.
Ses dimensions sont de 301 mm de hauteur, 182 mm de largeur et 51 mm de profondeur.
Ce boîtier intègre un régulateur thermostatique préréglé à 38°C, ajustable par l’installateur de plein chaud à plein froid, avec une plage recommandée entre 34 et 45°C. La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C, celle de l’eau froide entre 5 et 25°C, avec une température différentielle minimale de 15°C entre l’entrée eau chaude et la sortie mitigée. Une position de désinfection thermique permet d’atteindre jusqu’à 80°C.
Les arrivées d’eau chaude et froide ainsi que la sortie d’eau mitigée sont équipées de raccords filetés femelles G 3/8". La pression d’utilisation recommandée est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
Le boîtier est équipé de deux électrovannes à membranes silicone qui assurent la gestion fiable et sécurisée du flux d’eau. Il intègre une fonction anti-brûlure qui arrête instantanément l’eau chaude en cas de coupure d’eau froide. Le choc thermique est sécurisé et accessible uniquement par les services techniques via un appui long sur le bouton en façade.
Ce produit est particulièrement adapté pour sécuriser les points de puisage sensibles, notamment les auges chirurgicales, en réduisant les risques d’intercommunication entre eau froide et eau chaude sanitaire ainsi que le développement de bactéries. Il ne possède pas de chambre de mélange sous pression en amont de l’obturateur, répondant aux exigences de la norme NF Médical.
La maintenance est facilitée grâce à des vannes d’arrêt quart de tour intégrées et un régulateur thermostatique accessible. Le boîtier est livré avec un régulateur thermostatique, deux électrovannes membranes silicone, deux robinets d’arrêt G 3/8" et un transformateur mural.
Ses dimensions sont de 301 mm de hauteur, 182 mm de largeur et 51 mm de profondeur.
Ce boîtier est compatible avec les rejets électroniques Sanifirst et bénéficie d’une garantie de 3 ans sur le régulateur thermostatique et d’1 an contre tout vice de fabrication sur les autres éléments.
- marque : presto
- référence fournisseur : 74005
- pression d’utilisation recommandée : 1 à 5 bar
- différence de pression admissible entre les entrées : 2:1
- débit : régulé à 6 l/min
- caractéristiques hydrauliques : arrivée eau chaude F3/8", arrivée eau froide F3/8", sortie eau mitigée M3/8"
- température préréglée : 38°C, ajustable de plein chaud à plein froid
- plage de réglage de température recommandée : 34 à 45°C
- température d’alimentation eau chaude sanitaire : 55 à 65°C
- température d’alimentation eau froide sanitaire : 5 à 25°C
- température différentielle minimale : 15°C (entre entrée eau chaude et sortie mitigée)
- position de désinfections thermiques : jusqu’à 80°C
- fonction anti-brûlure : arrêt instantané de l'eau chaude en cas de coupure d'eau froide
- alimentation électrique : secteur 220V AC / 7V DC à plugger (prise)
- boîtier livré avec : 1 régulateur thermostatique, 2 électrovannes membranes silicone, 2 robinets d’arrêt G 3/8", 1 transformateur mural
- dimensions : hauteur 301 mm, largeur 182 mm, profondeur 51 mm
Le produit utilise deux électrovannes à membranes silicone qui gèrent le flux d’eau de manière fiable et intègrent une fonction anti-brûlure : en cas de coupure d’eau froide, l’eau chaude est immédiatement arrêtée. Le boîtier est compatible avec les rejets électroniques Sanifirst, notamment pour sécuriser les points de puisage comme les auges chirurgicales (description produit).
Pour la mise en service, il est nécessaire de purger soigneusement les canalisations avant installation afin de ne pas endommager les mécanismes. La pression d’utilisation recommandée doit être comprise entre 1 et 5 bars avec une différence de pression maximale entre les entrées de 2:1 (pages 1 et 2).
En cas de dysfonctionnement, plusieurs causes sont identifiées et des solutions sont proposées, telles que l’ouverture des robinets d’arrêt, le nettoyage ou remplacement des filtres, la vérification des flexibles et pressions d’alimentation, ou encore le remplacement des piles ou électrovannes (pages 16 à 18).
L’utilisation du boîtier se fait en raccordant les différents éléments selon les schémas fournis (pages 5 à 11). Le choc thermique s’effectue en actionnant le bouton dédié, avec une durée d’au moins 5 secondes, puis en maintenant l’eau à 70°C pendant 30 minutes (page 12).
La maintenance inclut le remplacement des piles et des filtres selon les indications, en veillant à ne rien placer devant la cellule de détection pour ne pas modifier ses paramètres (pages 13 à 15).
En résumé, l’utilisateur met en place le boîtier en connectant les arrivées et sorties d’eau, en purgeant les canalisations, puis règle la température souhaitée via le régulateur. Le boîtier contrôle électroniquement le débit et la température, assure la sécurité anti-brûlure, et permet une désinfection thermique contrôlée. En cas de problème, l’utilisateur peut vérifier les éléments simples tels que les filtres, les pressions, les flexibles, ou remplacer les piles, selon les indications fournies.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Quels sont les critères de compatibilité à vérifier avant d’installer le boîtier électronique MasterMix ?
Le boîtier est compatible avec les rejets électroniques Sanifirst et nécessite une alimentation secteur 220 V AC / 7 V DC. Les raccordements hydrauliques doivent être en filetés femelles G 3/8" pour les arrivées d’eau chaude et froide ainsi que la sortie d’eau mitigée. La pression d’utilisation recommandée est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
Comment s’effectue le réglage de la température sur ce boîtier électronique ?
Le boîtier intègre un régulateur thermostatique préréglé à 38°C, ajustable par l’installateur de plein chaud à plein froid, avec une plage recommandée entre 34 et 45°C. La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C, celle de l’eau froide entre 5 et 25°C, et la température différentielle minimale entre l’entrée eau chaude et la sortie mitigée doit être de 15°C.
Quelles fonctions de sécurité sont intégrées dans le boîtier MasterMix ?
Le boîtier dispose d’une fonction anti-brûlure qui coupe instantanément l’eau chaude en cas de coupure d’eau froide. De plus, le choc thermique est sécurisé et accessible uniquement par les services techniques via un appui long sur le bouton en façade, permettant une désinfection thermique jusqu’à 80°C. Ces dispositifs contribuent à limiter les risques de brûlures et à assurer une hygiène conforme aux exigences médicales.
Quels éléments sont fournis avec le boîtier pour faciliter la maintenance et l’installation ?
Le boîtier est livré avec un régulateur thermostatique, deux électrovannes à membranes silicone, deux robinets d’arrêt G 3/8" et un transformateur mural. Les robinets d’arrêt quart de tour intégrés facilitent la maintenance en permettant d’isoler rapidement les circuits d’eau sans démontage complet.
Quelles sont les dimensions et caractéristiques hydrauliques du boîtier MasterMix ?
Les dimensions du boîtier sont de 301 mm de hauteur, 182 mm de largeur et 51 mm de profondeur. Les caractéristiques hydrauliques comprennent des arrivées eau chaude et froide en F3/8" et une sortie eau mitigée en M3/8". Le débit est régulé à 6 litres par minute, adapté aux exigences de contrôle précis des points de puisage.
Quelles sont les principales causes de dysfonctionnement et leurs solutions ?
Les problèmes les plus courants incluent l’absence d’eau en sortie due à des robinets d’arrêt fermés ou des filtres obstrués, un débit réduit causé par des filtres sales ou une pression insuffisante, et un mauvais mélange d’eau lié à un déséquilibre des pressions ou une inversion des arrivées d’eau chaude et froide. Les solutions consistent à ouvrir les robinets, nettoyer ou remplacer les filtres, équilibrer les pressions (ΔP < 1 bar) et vérifier les raccordements. En cas d’écoulement continu, il faut vérifier et nettoyer ou remplacer les électrovannes.
