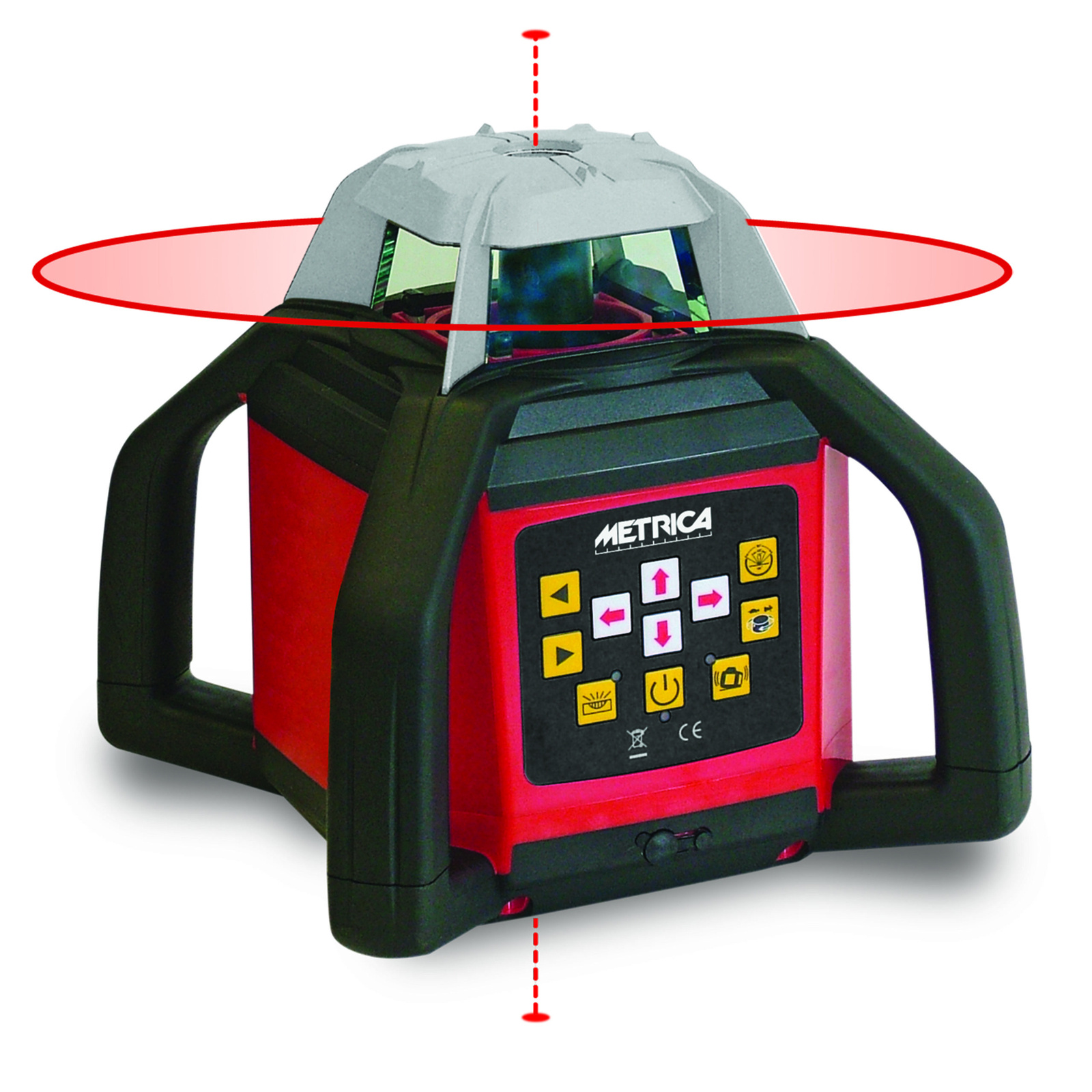

BRAVO LASER ROTATIVO HV4 METRICA - 61350

Le laser rotatif rouge autolissant BRAVO LASER ROTATIVO HV4 METRICA - 61350 est un instrument de haute précision destiné à la réalisation de plans horizontaux et verticaux grâce à un faisceau laser tournant visible.

Ce niveau laser automatique génère un plan horizontal auto-nivelé ainsi qu’une ligne horizontale d’aplomb.
En positionnant l’appareil à 90°, il produit un plan laser vertical et un rayon horizontal auto-stabilisé.
Le dispositif est équipé d’un récepteur 4 lignes haute sensibilité et d’un capot en alliage robuste assurant une excellente protection.
Son indice de protection IP 66 garantit une étanchéité optimale contre la poussière et l’eau, ce qui le rend adapté aux environnements exigeants.

Le BRAVO LASER ROTATIVO HV4 intègre plusieurs fonctions avancées facilitant son usage :
- La fonction SCANNER permet de projeter une ligne laser plus courte avec quatre largeurs réglables : 10°, 45°, 90° et 180°.
- La fonction SLOPE offre la possibilité de régler manuellement l’inclinaison du plan selon les axes X et Y.
- La fonction MANUELLE désactive l’auto-nivellement pour un contrôle manuel.
- La fonction TILT stoppe automatiquement le faisceau laser en cas de déplacement accidentel de l’appareil, assurant la fiabilité des mesures.

L’appareil dispose de quatre poignées en caoutchouc pour une prise en main confortable.
Une télécommande infrarouge permet de piloter à distance les principales fonctions, avec une réception possible sur les quatre côtés de l’appareil.
Le laser fonctionne avec quatre piles rechargeables Ni-MH de type C (4 x 4000 mAh, 1,2 V) fournies avec un chargeur, offrant une autonomie d’environ 30 heures.

Caractéristiques techniques détaillées :
- Précision de nivellement horizontal : ± 3 mm sur 30 m
- Précision de nivellement vertical : ± 5 mm sur 30 m
- Plage d’auto-nivellement : ± 5°
- Vitesse de rotation réglable : 0, 60, 120, 300, 600 tours par minute
- Portée de travail : diamètre de 500 m avec récepteur, selon conditions climatiques
- Type de laser : longueur d’onde 635 nm, puissance Classe 2 (1 mW)
- Dimensions : 220 x 220 x 210 mm
- Poids sans batteries : 3,5 kg
- Température d’utilisation : de -10 °C à +50 °C
- Étanchéité : indice IP 66
- Filetage pour trépied : 5/8”
- Portée télécommande : environ 30 m en réception, 10 m en émission

Le contrôle de calibration s’effectue à environ 30 mètres d’un mur, avec vérification de la précision du faisceau horizontal sur les axes X et Y.
La distance verticale entre deux points mesurés doit être inférieure à 3 mm pour garantir la précision.

Ce laser rotatif est livré à l’unité et se destine à des applications de nivellement précises, tant en intérieur qu’en extérieur.
Il combine polyvalence, robustesse et fiabilité grâce à ses multiples fonctions avancées et sa conception étanche.

• précision de nivellement horizontal : ± 3 mm sur 30 m
• précision de nivellement vertical : ± 5 mm sur 30 m
• plage d’auto-nivellement : ± 5°
• vitesse de rotation réglable : 0, 60, 120, 300, 600 tours par minute
• portée de travail : diamètre de 500 m avec récepteur, selon conditions climatiques
• type de laser : longueur d’onde 635 nm, puissance classe 2 (1 mW)
• dimensions : 220 x 220 x 210 mm
• poids sans batteries : 3,5 kg
• température d’utilisation : de -10 °C à +50 °C
• étanchéité : indice IP 66
• filetage pour trépied : 5/8”
• portée télécommande : environ 30 m en réception, 10 m en émission

Pour utiliser le BRAVO LASER ROTATIVO HV4 METRICA - 61350, il faut placer l’appareil dans la plage d’auto-nivellement de ± 5°, soit sur un plan horizontal (plan, trépied, support mural), soit en position verticale sur sa face plate. Après avoir allumé l’appareil en appuyant brièvement sur le bouton ON/OFF, le laser clignote jusqu’à ce que l’auto-nivellement soit effectué, puis le faisceau tourne à la vitesse sélectionnée.

La vitesse de rotation du faisceau laser se règle en appuyant plusieurs fois sur le bouton dédié, avec cinq niveaux possibles : arrêt (0 tr/min), 60, 120, 300 ou 600 tours par minute. À vitesse nulle, le point laser peut être déplacé progressivement à l’aide des boutons de réglage de rotation.

La fonction SCANNER permet de projeter une ligne laser avec quatre largeurs réglables (10°, 45°, 90°, 180°), accessibles via un bouton spécifique. Le faisceau peut être déplacé progressivement avec les mêmes boutons que pour la rotation.

La fonction TILT, activable lorsque l’appareil est en mode auto-nivellement, signale tout mouvement accidentel de l’appareil en arrêtant et faisant clignoter le faisceau laser. Pour désactiver cette fonction, il faut éteindre puis rallumer l’appareil.

Pour régler manuellement l’inclinaison des plans projetés, il faut passer en mode manuel via un bouton dédié. L’inclinaison s’ajuste alors sur les axes X et Y en orientant les axes dans la direction souhaitée et en utilisant les boutons de réglage correspondants. Le retour au mode auto-nivellement s’effectue par une nouvelle pression sur ce bouton.

L’appareil peut être piloté à distance par une télécommande infrarouge permettant de contrôler la rotation, la fonction scanner et les inclinaisons.

Le contrôle de calibration s’effectue en positionnant l’appareil à environ 30 mètres d’un mur, en orientant l’axe X vers ce mur, puis en interceptant le faisceau laser horizontal avant et après rotation à 180°. La distance verticale entre les deux points interceptés doit être inférieure à 3 mm pour garantir la précision. Cette procédure est à répéter pour l’axe Y.

L’appareil fonctionne avec un kit de quatre piles rechargeables NiMH de type C, fournies avec un chargeur, assurant une autonomie d’environ 30 heures.

Les conditions d’utilisation recommandées incluent une plage de température de -10 °C à +50 °C et un environnement compatible avec l’indice d’étanchéité IP66.
